公布日：2023.11.03
申请日：2023.07.31
分类号：C02F1/78(2023.01)I;C02F1/72(2023.01)I;C02F101/30(2006.01)N
摘要
本发明涉及工业废水处理设备技术领域，尤其涉及一种用于处理高浓度工业有机废水的臭氧催化设备。进水过滤器之前进水管道上设有手动球阀和压力表；原水箱通过进水管道和进水过滤器连接，进水管道上也设有压力表；臭氧发生器通过臭氧进气管道和进水管道连接，臭氧进气管道上设有阀门；加药箱通过加药管道和进水管道连接，所述加药管道上也设有手动球阀；臭氧催化反应罐通过进水分支管道和进水管道和原水箱连接；产水箱通过产水管道和臭氧催化反应罐连接，外供过滤器通过外送管道和产水箱相连，外送管道上设有外供泵。实现利用臭氧催化氧化技术处理工业废水，具有处理效果好、不会产生二次污染、处理效率高的优点。
权利要求书
1.一种用于处理高浓度工业有机废水的臭氧催化设备，其特征在于：包括进水管道、进水过滤器、原水箱、臭氧发生器、加药箱、进水分支管道、臭氧催化反应罐、产水箱与外供过滤器；所述进水管道与进水过滤器相连，进水过滤器之前进水管道上设有阀门和压力表；所述原水箱通过进水管道与进水过滤器相连，进水管道上设有压力表；所述臭氧发生器通过臭氧进气管道与进水管道相连，臭氧进气管道上设有阀门；所述加药箱通过加药管道与进水管道相连，加药管道上设有阀门；所述臭氧催化反应罐通过进水分支管道与进水管道与原水箱相连；所述产水箱通过产水管道与臭氧催化反应罐相连，外供过滤器通过外送管道与产水箱相连，外送管道上设有外供泵；所述外供过滤器前后端的外送管道上均设有压力表，外送管道上设有阀门。
2.根据权利要求1所述的一种用于处理高浓度工业有机废水的臭氧催化设备，其特征在于：所述原水箱之后的进水管道上设有原水提升泵；所述原水提升泵前后的进水管道上均设有阀门，原水提升泵后的进水管道上设有压力表。
3.根据权利要求2所述的一种用于处理高浓度工业有机废水的臭氧催化设备，其特征在于：还包括浮子流量计，浮子流量计设置在压力表之后的进水管道上，连接点位于进水分支管道之前。
4.根据权利要求1所述的一种用于处理高浓度工业有机废水的臭氧催化设备，其特征在于：还包括氧气储罐，氧气储罐通过氧气管道和臭氧发生器相连，氧气管道上设有氧气压力表和阀门。
5.根据权利要求3所述的一种用于处理高浓度工业有机废水的臭氧催化设备，其特征在于：还包括循环管道和循环支管，循环管道一端与臭氧催化反应罐相接，另一端与循环支管相连，循环支管上设有浮子流量计；所述臭氧进气管道与循环支管相连，连接点位于浮子流量计之后的循环支管，循环支管与臭氧催化反应罐相连。
6.根据权利要求5所述的一种用于处理高浓度工业有机废水的臭氧催化设备，其特征在于：还包括循环泵，循环泵设置在循环管道上，循环泵前后的循环管道均设有阀门，循环泵后的循环管道上设有压力表。
7.根据权利要求1所述的一种用于处理高浓度工业有机废水的臭氧催化设备，其特征在于：还包括加药泵，加药泵设置加药管道上，加药泵入口端通过加药管道与加药箱连通，加药泵出口端通过加药管道与进水管道相连。
8.根据权利要求1所述的一种用于处理高浓度工业有机废水的臭氧催化设备，其特征在于：还包括回流管道、尾气管道与放空管道，回流管道与尾气管道的一端分别与臭氧催化反应罐侧面及顶部相连，另一端与原水箱相连，放空管道与臭氧催化反应罐底部相连，放空管道上设有阀门。
9.根据权利要求1所述的一种用于处理高浓度工业有机废水的臭氧催化设备，其特征在于：所述臭氧催化反应罐内部设有催化剂；催化剂在臭氧催化反应罐内部分层分布。
10.根据权利要求1所述的一种用于处理高浓度工业有机废水的臭氧催化设备，其特征在于：所述臭氧催化反应罐的侧面设有多个人孔。
发明内容
为了克服现有技术的不足，本发明提供了一种用于处理高浓度工业有机废水的臭氧催化设备，实现利用臭氧催化氧化技术处理工业废水，具有处理效果好、不会产生二次污染、处理效率高的优点。
为了达到上述目的，本发明采用以下技术方案实现：

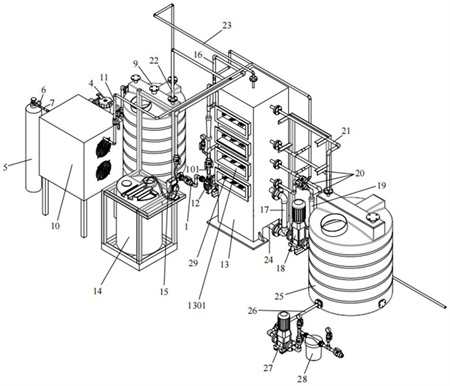

一种用于处理高浓度工业有机废水的臭氧催化设备，包括进水管道、进水过滤器、原水箱、臭氧发生器、加药箱、进水分支管道、臭氧催化反应罐、产水箱和外供过滤器。
进水管道与进水过滤器连接，进水过滤器之前进水管道上设有手动球阀和压力表；原水箱通过进水管道和进水过滤器连接，进水管道上也设有压力表；臭氧发生器通过臭氧进气管道和进水管道连接，臭氧进气管道上设有阀门；加药箱通过加药管道和进水管道连接，所述加药管道上也设有手动球阀；臭氧催化反应罐通过进水分支管道和进水管道和原水箱连接；产水箱通过产水管道和臭氧催化反应罐连接，外供过滤器通过外送管道和产水箱相连，外送管道上设有外供泵；外供过滤器前后端的所述外送管道上都设有压力表，外送管道上还设有手动球阀。
本发明臭氧和污水在进水管道中混合后通过进水分支管道进入臭氧催化反应罐内部，可以实现臭氧催化反应罐内部布水布气更加均匀，有利于提高设备去除效果。进水过滤器和外供过滤器的前后端都有压力表，用来反映实时的压差值，用于提醒更换过滤器滤芯，确保设备能正常运行。
进一步地，原水箱之后的所述进水管道上设有原水提升泵；原水提升泵前后的所述进水管道上都设有手动球阀，原水提升泵后的所述进水管道上还设有压力表。
进一步地，还包括浮子流量计，浮子流量计设置在所述压力表之后的进水管道上，连接点位于所述进水分支管道之前。
进一步地，还包括氧气储罐，氧气储罐通过氧气管道和臭氧发生器相连接，所述氧气管道上设有氧气压力表和阀门。
进一步地，还包括循环管道和循环支管，循环管道的一端和所述臭氧催化反应罐连接，循环管道另一端和所述循环支管相连，循环支管上也设有浮子流量计。臭氧进气管道和循环支管相连接，连接点位于浮子流量计之后的循环支管，循环支管也和臭氧催化反应罐相连。
进一步地，还包括循环泵，循环泵设置在所述循环管道上，所述循环泵前后的所述循环管道上都设有手动球阀，所述循环泵后的所述循环管道上也设有压力表。
进一步地，还包括加药泵，加药泵设置在所述加药管道上，所述加药泵入口端通过所述加药管道和所述加药箱连通，所述加药泵出口端通过所述加药管道和所述进水管道连接。
进一步地，还包括回流管道、尾气管道和放空管道，回流管道和尾气管道的一端分别和所述臭氧催化反应罐侧面和顶部相连，另一端和原水箱相连，放空管道和所述臭氧催化反应罐的底部相连，放空管道上也设有手动球阀。
进一步地，臭氧催化反应罐的内部设有催化剂；催化剂在所述臭氧催化反应罐内部是分层分布的。
进一步地，臭氧催化反应罐的侧面设有多个人孔。
与现有技术相比，本发明的有益效果是：
本发明臭氧和污水在进水管道中混合后通过进水分支管道进入臭氧催化反应罐内部，可以实现臭氧催化反应罐内部布水布气更加均匀，有利于提高设备去除效果；臭氧尾气回到原水箱不仅可以实现臭氧气体的重复利用，同时也避免尾气对环境的影响；化学药剂投加量也较少，不会产生二次污染；处理废水比较彻底，处理时间短、设备占地面积小、受季节影响小；氧化能力强、对有机污染物的选择性小、处理效率高、操作条件易于控制。
（发明人：王凯;杨飞;门枢;林燕莉;董明;黄集华）
