公布日：2023.10.27
申请日：2023.07.21
分类号：C02F9/00(2023.01)I;C02F1/44(2023.01)N;C02F1/04(2023.01)N;C02F1/52(2023.01)N;C02F1/72(2023.01)N;C02F1/66(2023.01)N;C02F101/30(2006.01)N
摘要
本发明提供高含盐废水处理回用零排放集成系统，涉及含盐废水处理技术领域。该高含盐废水处理回用零排放集成系统，包括优化模块和除盐识别模块；所述除盐识别模块由阈值判定单元、需求输入单元和展示单元组成；所述需求输入单元用于输入所处行业、人群类别、废水来源、废水相关数据和回用去处。通过需求输入单元填写相关数据，配合阈值判定单元进行比对，将结果通过步骤优化单元优化处理，减小了适用判断的难度，降低了成本，并且使用模拟运行单元进行模拟除盐过程和效果，配合结果比对单元进行比对，从而选取最优方法处理，能给更好的吸取前次的经验不断完善，从而提高质量和效率。
权利要求书
1.高含盐废水处理回用零排放集成系统，其特征在于：包括优化模块和除盐识别模块；所述除盐识别模块由阈值判定单元、需求输入单元和展示单元组成；所述需求输入单元用于输入所处行业、人群类别、废水来源、废水相关数据和回用去处，所述阈值判定单元用于根据所述需求输入单元的输入和预设阈值进行比对判断，所述展示单元用于展示所述阈值判定单元比对判断后的结果；所述优化模块由步骤优化单元、模拟运行单元、数据存储单元和结果比对单元组成；所述步骤优化单元用于对优化前的除盐方法步骤进行删减、置换和添加处理，以得到优化处理后的除盐方法，所述模拟运行单元用于根据优化处理后的除盐方法进行模拟除盐，所述结果比对单元用于对所述模拟运行单元得到的结果与优化前的除盐方法得到的结果进行比对，所述数据存储单元用于存储优化前的除盐方法以及优化后的除盐方法。
2.根据权利要求1所述的高含盐废水处理回用零排放集成系统，其特征在于：所述系统还包括预处理模块；所述预处理模块包括加药混凝单元、氧化处理单元和双膜法处理单元；所述加药混凝单元用于添加药物使废水进行混凝并使添加药物后的废水进行静置沉淀，所述氧化处理单元用于通过试剂对所述废水中有机污染物进行反应氧化，所述双膜法处理单元用于进行超滤工作，将所述废水中蛋白质、酶以及细菌胶体物质和大分子物质截留在浓缩液中，使溶剂、小分子和形成盐的离子通过膜进入水中。
3.根据权利要求2所述的高含盐废水处理回用零排放集成系统，其特征在于：所述预处理模块还包括复合处理单元和电驱动脱盐单元，所述复合处理单元用于将臭氧作为强氧化剂并复合催化剂和混凝剂，在预设的环境中进行充分的交联协同反应，所述电驱动脱盐单元用于在电驱动膜分离器在外加直流电场的作用下，利用离子交换膜的选择透过性，使离子从一部分水中迁移到另一部分水中，达到使水除盐的目的。
4.根据权利要求1所述的高含盐废水处理回用零排放集成系统，其特征在于：所述系统还包括结晶除盐模块；所述结晶除盐模块包括筛分单元和蒸发单元，所述筛分单元用于使用筛分装置进行固液分离，所述蒸发单元用于使用循环装置蒸发结晶。
5.根据权利要求1所述的高含盐废水处理回用零排放集成系统，其特征在于：所述系统还包括氧化辅助模块；所述氧化辅助模块包括分离单元和试剂中和单元，所述分离单元用于对污泥进行分离操作，所述试剂中和单元用于进行预调配中和，从而得到用于氧化处理单元的试剂。
6.根据权利要求5所述的高含盐废水处理回用零排放集成系统，其特征在于：所述用于氧化处理单元的试剂中含有H2O2和Fe2+。
7.根据权利要求2所述的高含盐废水处理回用零排放集成系统，其特征在于：所述双膜法处理单元中进行超滤的半透膜孔径尺寸≤100nm，所述双膜法处理单元中进行反渗透的半透膜孔径尺寸为0.1nm-0.7nm。
8.根据权利要求2所述的高含盐废水处理回用零排放集成系统，其特征在于：所述加药混凝单元进行除盐时需含盐原水COD浓度≤5000mg/L。
9.根据权利要求2所述的高含盐废水处理回用零排放集成系统，其特征在于：所述氧化处理单元进行氧化处理后进行40-60分钟的沉淀净化。
发明内容
针对现有技术的不足，本发明提供了高含盐废水处理回用零排放集成系统，解决了高含盐废水处理回用时，不同方法的使用是否符合不同的人群进行和不的同行业，增加了高含盐废水的处理成本，同时降低了处理效率，无法达到预期的处理效果，并且在进行处理后，无法对处理的过程和结果进行优化，再次进行处理时无法吸取经验的问题。

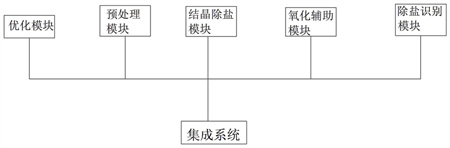

为实现以上目的，本发明通过以下技术方案予以实现：高含盐废水处理回用零排放集成系统，包括优化模块和除盐识别模块；
所述除盐识别模块由阈值判定单元、需求输入单元和展示单元组成；所述需求输入单元用于输入所处行业、人群类别、废水来源、废水相关数据和回用去处，所述阈值判定单元用于根据所述需求输入单元的输入和预设阈值进行比对判断，所述展示单元用于展示所述阈值判定单元比对判断后的结果；
所述优化模块由步骤优化单元、模拟运行单元、数据存储单元和结果比对单元组成；所述步骤优化单元用于对优化前的除盐方法步骤进行删减、置换和添加处理，以得到优化处理后的除盐方法，所述模拟运行单元用于根据优化处理后的除盐方法进行模拟除盐，所述结果比对单元用于对所述模拟运行单元得到的结果与优化前的除盐方法得到的结果进行比对，所述数据存储单元用于存储优化前的除盐方法以及优化后的除盐方法。
优选的，所述系统还包括预处理模块；
所述预处理模块包括加药混凝单元、氧化处理单元和双膜法处理单元；所述加药混凝单元用于添加药物使废水进行混凝并使添加药物后的废水进行静置沉淀，所述氧化处理单元用于通过试剂对所述废水中有机污染物进行反应氧化，所述双膜法处理单元用于进行超滤工作，将所述废水中蛋白质、酶以及细菌胶体物质和大分子物质截留在浓缩液中，使溶剂、小分子和形成盐的离子通过膜进入水中。
优选的，所述预处理模块还包括复合处理单元和电驱动脱盐单元，所述复合处理单元用于将臭氧作为强氧化剂并复合催化剂和混凝剂，在预设的环境中进行充分的交联协同反应，所述电驱动脱盐单元用于在电驱动膜分离器在外加直流电场的作用下，利用离子交换膜的选择透过性，使离子从一部分水中迁移到另一部分水中，达到使水除盐的目的。
优选的，所述系统还包括结晶除盐模块；
所述结晶除盐模块包括筛分单元和蒸发单元，所述筛分单元用于使用筛分装置进行固液分离，所述蒸发单元用于使用循环装置蒸发结晶。
优选的，所述系统还包括氧化辅助模块；
所述氧化辅助模块包括分离单元和试剂中和单元，所述分离单元用于对污泥进行分离操作，所述试剂中和单元用于进行预调配中和，从而得到用于氧化处理单元的试剂。
优选的，所述用于氧化处理单元的试剂中含有H2O2和Fe2+。
优选的，所述双膜法处理单元中进行超滤的半透膜孔径尺寸≤100nm，所述双膜法处理单元中进行反渗透的半透膜孔径尺寸为0.1nm-0.7nm。
优选的，所述加药混凝单元进行除盐时需含盐原水COD浓度≤5000mg/L。
优选的，所述氧化处理单元进行氧化处理后进行40-60分钟的沉淀净化。
工作原理：通过除盐识别模块中的需求输入单元填写自己所处行业、人群类别、废水来源、废水相关数据和回用去处，配合阈值判定单元根据填写的需求和设置的数据阈值进行比对判断，再通过展示单元是将判断后的结果进行呈现，将呈现的结果通过步骤优化单元将除盐方法步骤检索后进行删减、置换和添加的优化处理，减小了适用判断的难度，降低了处理使用成本，并且使用模拟运行单元按照优化后的步骤进行模拟除盐过程和效果，再配合结果比对单元对优化后模拟运行得到的结果与优化前的除盐结果进行比对，从而选取最优的方法进行处理，同时数据存储单元对模拟运行和选择使用的除盐方法进行存储，方便下次比对，能给更好的吸取前次的经验不断完善，从而提高质量和效率。
本发明提供了高含盐废水处理回用零排放集成系统。具备以下有益效果：
1、本发明通过除盐识别模块中的需求输入单元填写自己所处行业、人群类别、废水来源、废水相关数据和回用去处，配合阈值判定单元根据填写的需求和设置的数据阈值进行比对判断，再通过展示单元是将判断后的结果进行呈现，将呈现的结果通过步骤优化单元将除盐方法步骤检索后进行删减、置换和添加的优化处理，减小了适用判断的难度，降低了处理使用成本。
2、本发明通过使用模拟运行单元按照优化后的步骤进行模拟除盐过程和效果，再配合结果比对单元对优化后模拟运行得到的结果与优化前的除盐结果进行比对，从而选取最优的方法进行处理，同时数据存储单元对模拟运行和选择使用的除盐方法进行存储，方便下次比对，能给更好的吸取前次的经验不断完善，从而提高质量和效率。
（发明人：凌伍妹;贺杰）
