公布日：2024.04.16
申请日：2024.03.18
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/40(2023.01)N
摘要
本发明提供一种生活污水处理用隔油池，属于隔油池技术领域，包括隔油外箱、设置于隔油外箱腔内左右两侧的滤污排油池组以及滤油池组、连通设置于滤污排油池组左侧一旁的过滤进料机构、设置于滤污排油池组腔内中部的隔污滤网组、横向设置于滤污排油池组腔内上端的吹气刮油机构，通过滤污排油池组、过滤进料机构、隔污滤网组、吹气刮油机构、滤油池组、聚油桶于隔油外箱上的结构组合设计，构成一种生活污水处理用隔油池，此设备具有滤固状物质、齿轮泵进料、下层滤污沉泥、上层滤油、吹气移动刮油配合辅助敲击清理隔污滤网、双级再次滤油聚油等功能。
权利要求书

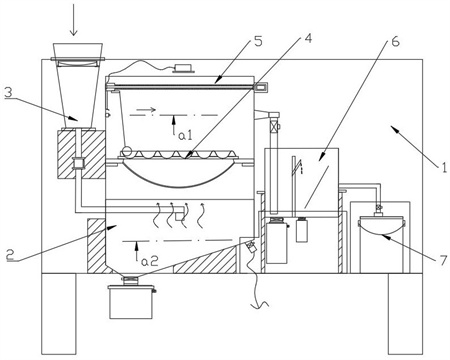

1.一种生活污水处理用隔油池，其特征在于：包括隔油外箱（1）、设置于隔油外箱（1）腔内左右两侧的滤污排油池组（2）以及滤油池组（6）、连通设置于滤污排油池组（2）左侧一旁的过滤进料机构（3）、设置于滤污排油池组（2）腔内中部的隔污滤网组（4）、横向设置于滤污排油池组（2）腔内上端的吹气刮油机构（5），所述滤污排油池组（2）右端延伸至滤油池组（6）左侧腔内，所述滤油池组（6）右侧下方放置有聚油桶（7），所述过滤进料机构（3）下端延伸至滤污排油池组（2）腔内下端，所述吹气刮油机构（5）下端活动延伸至隔污滤网组（4）顶面摆槽上，所述滤污排油池组（2）包括滤污池组（21）、活动连接于滤污池组（21）底面左端的沉污罐组（22），所述滤污池组（21）右侧上端连接有排油管组（23）,所述隔污滤网组（4）包括隔污外框（41）、设置于隔污外框（41）中部的隔污滤网（42）、横向设置于隔污外框（41）顶面中部的污网敲击架（43）、间隔开设于污网敲击架（43）顶面的若干个敲击球摆槽（44），各个所述敲击球摆槽（44）中部贯通开设有排水小孔（45），各个所述敲击球摆槽（44）呈弧形槽状，所述隔污滤网（42）呈下圆弧状；所述过滤进料机构（3）包括支撑座（31）、设置于支撑座（31）上的进料斗（32）、放置于进料斗（32）腔内的滤渣件（33）、连接于进料斗（32）底面的进污水管（34），所述进污水管（34）管体上设置有齿轮泵（35）；所述吹气刮油机构（5）包括丝杆（51）、螺纹连接于丝杆（51）上的丝杆托座（52）、横向套设于丝杆托座（52）前后两端的若干个托座稳定滑杆（53）、传动连接于丝杆（51）一端尾部的电机（54）、竖向设置于丝杆托座（52）上的吹气嘴组（55），所述吹气嘴组（55）上端通过进气软管连接有加气泵（56），所述丝杆托座（52）底端右侧连接有钢丝（57），所述钢丝（57）另一端连接有敲击球（58）；所述吹气嘴组（55）包括扩流板（551）、连通设置于扩流板（551）顶面的进气管（552），所述扩流板（551）前侧向下斜设置有吹气口（553）；所述滤油池组（6）包括滤油池（61）、设置于滤油池（61）腔内中部的滤室隔板（62）、向上斜设置于滤室隔板（62）上端的扁形溢油管（63）、活动连接于滤油池（61）底面左右两侧的第一沉水罐（64）以及第二沉水罐（65），所述滤油池（61）右侧中部设置有第二溢油管（66），所述第二溢油管（66）另一端延伸至所述聚油桶（7）上方。
2.根据权利要求1所述的一种生活污水处理用隔油池，其特征在于：所述隔油外箱（1）包括外箱（11）、设置于外箱（11）腔内左右两侧的滤污排油池底座（12）以及滤油池底座（13），所述外箱（11）前侧下端开设有排水罐室（14）以及聚油桶室（15）。
3.根据权利要求1所述的一种生活污水处理用隔油池，其特征在于：所述滤污池组（21）包括滤污池（211）、设置于滤污池（211）腔内上端左侧的油位感位器（212）、连接于滤污池（211）底面右侧的降水位排水管（213），所述滤污池（211）底面左侧连接有沉污通管（214）。
4.根据权利要求1所述的一种生活污水处理用隔油池，其特征在于：所述沉污罐组（22）包括沉污罐（221）、活动设置于沉污罐（221）上端的罐盖（222），所述沉污罐（221）罐体上端一侧连接有沉污罐排水管（223）。
5.根据权利要求1所述的一种生活污水处理用隔油池，其特征在于：所述排油管组（23）包括聚油嘴（231）、连通设置于聚油嘴（231）尾部的聚油方管（232），所述聚油方管（232）底面垂直连接有排油管（233）。
发明内容
针对现有技术存在的不足，本发明目的是提供一种生活污水处理用隔油池，以解决现有的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种生活污水处理用隔油池，包括隔油外箱、设置于隔油外箱腔内左右两侧的滤污排油池组以及滤油池组、连通设置于滤污排油池组左侧一旁的过滤进料机构、设置于滤污排油池组腔内中部的隔污滤网组、横向设置于滤污排油池组腔内上端的吹气刮油机构，所述滤污排油池组右端延伸至滤油池组左侧腔内，所述滤油池组右侧下方放置有聚油桶，所述过滤进料机构下端延伸至滤污排油池组腔内下端，所述吹气刮油机构下端活动延伸至隔污滤网组顶面摆槽上，所述滤污排油池组包括滤污池组、活动连接于滤污池组底面左端的沉污罐组，所述滤污池组右侧上端连接有排油管组。
进一步改进的是，所述隔油外箱包括外箱、设置于外箱腔内左右两侧的滤污排油池底座以及滤油池底座，所述外箱前侧下端开设有排水罐室以及聚油桶室。
进一步改进的是，所述滤污池组包括滤污池、设置于滤污池腔内上端左侧的油位感位器、连接于滤污池底面右侧的降水位排水管，所述滤污池底面左侧连接有沉污通管。
进一步改进的是，所述沉污罐组包括沉污罐、活动设置于沉污罐上端的罐盖，所述沉污罐罐体上端一侧连接有沉污罐排水管。
进一步改进的是，所述排油管组包括聚油嘴、连通设置于聚油嘴尾部的聚油方管，所述聚油方管底面垂直连接有排油管。
进一步改进的是，所述过滤进料机构包括支撑座、设置于支撑座上的进料斗、放置于进料斗腔内的滤渣件、连接于进料斗底面的进污水管，所述进污水管管体上设置有齿轮泵。
进一步改进的是，所述隔污滤网组包括隔污外框、设置于隔污外框中部的隔污滤网、横向设置于隔污外框顶面中部的污网敲击架、间隔开设于污网敲击架顶面的若干个敲击球摆槽，各个所述敲击球摆槽中部贯通开设有排水小孔，各个所述敲击球摆槽呈弧形槽状，所述隔污滤网呈下圆弧状。
进一步改进的是，所述吹气刮油机构包括丝杆、螺纹连接于丝杆上的丝杆托座、横向套设于丝杆托座前后两端的若干个托座稳定滑杆、传动连接于丝杆一端尾部的电机、竖向设置于丝杆托座上的吹气嘴组，所述吹气嘴组上端通过进气软管连接有加气泵，所述丝杆托座底端右侧连接有钢丝，所述钢丝另一端连接有敲击球。
进一步改进的是，所述吹气嘴组包括扩流板、连通设置于扩流板顶面的进气管，所述扩流板前侧向下斜设置有吹气口。
进一步改进的是，所述滤油池组包括滤油池、设置于滤油池腔内中部的滤室隔板、向上斜设置于滤室隔板上端的扁形溢油管、活动连接于滤油池底面左右两侧的第一沉水罐以及第二沉水罐，所述滤油池右侧中部设置有第二溢油管，所述第二溢油管另一端延伸至所述聚油桶上方。
进一步改进的是，所述降水位排水管、沉污通管、沉污罐排水管、排油管以及第二溢油管均设有阀门。
进一步改进的是，所述第一沉水罐以及第二沉水罐连接的滤油池下端管体上均设置有阀门。
进一步改进的是，所述电机为双向伺服电机。
进一步改进的是，所述加气泵为变频加气泵。
进一步改进的是，所述滤油池右侧腔室中部设置有沉水斜板。
发明的有益效果是：
本发明提供一种生活污水处理用隔油池，通过滤污排油池组、过滤进料机构、隔污滤网组、吹气刮油机构、滤油池组、聚油桶于隔油外箱上的结构组合设计，构成一种生活污水处理用隔油池，此设备具有滤固状物质、齿轮泵进料、下层滤污沉泥、上层滤油、吹气移动刮油配合辅助敲击清理隔污滤网、双级再次滤油聚油等功能，其中滤污排油池组以及隔污滤网组的配套设计，使污泥只会在滤污排油池组下端腔室内进行沉淀，能够使滤污排油池组上端的滤油层波动变小，不会受到滤进料机构的进料较大影响，使油层不易包裹到污泥，提升滤油效果，且清污泥操作简单。
而其中过滤进料机构的设计，使污水进入前会先滤掉固状物质，再采用齿轮泵抽取方式进料，使污水都能打入滤污排油池组内，不会受到滤污排油池组内腔水油位升高而出现无法进料现象。
而其中吹气刮油机构的设计，使滤污排油池组顶面的刮油层采用移动吹气方式实现，刮油效率高，且被刮油层的含水量低，而吹气刮油机构在刮油过程中还能辅助隔污滤网组进行初步除泥，另还能辅助滤污排油池组在排水降水位时对隔污滤网组进行深层次大流量吹气结合移动搞击清结，使隔污滤网组不会受污泥堵塞，影响水和油的正常向上穿过。
而其中滤油池组的设计，使刮离的油层再次进行双级滤水分离处理，使溢流出的油不会含有水分，而分离出的水能够分别被两个大小规格不一的沉水罐分开收集，取出沉水罐的排水操作也简便快捷。
（发明人：郭辉群;林锦琼）
