公布日：2023.10.27
申请日：2023.09.19
分类号：B01D29/03(2006.01)I;B01D29/72(2006.01)I
摘要
本发明属于冶金废水处理技术领域，具体的说是一种冶金废水过滤机构及废水处理机，包括处理座；传输管，传输管固接在所述处理座的上端面，传输管与外接输送泵连接；固定架，固定架固接在所述处理座的内壁，固定架设置多组；滤板，滤板通过转轴转动连接在两侧对齐的所述固定架之间，滤板呈倾斜式设计，滤板的端面开设有多个滤孔；遮挡框架，遮挡框架固接在所述处理座的内壁，且遮挡框架设置在滤板的靠下方，遮挡框架与滤板的下方接触但不固接，通过此种设计，能根据过滤出的金属杂质的自身重量，可自动对其进行回收处理，避免滤板表面储存杂质过多，导致难以对冶金废水正常过滤的问题，且严重时会造成设备无法工作或者积水等问题。
权利要求书

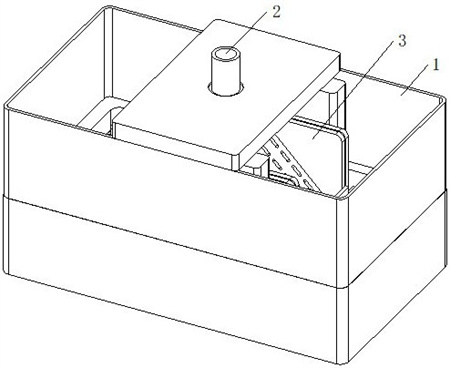

1.一种冶金废水处理机，其特征在于：包括处理座（1）；传输管（2），传输管（2）固接在所述处理座（1）的上端面，传输管（2）与外接输送泵连接；固定架（3），固定架（3）固接在所述处理座（1）的内壁，固定架（3）设置多组；滤板（4），滤板（4）通过转轴转动连接在两侧对齐的所述固定架（3）之间，滤板（4）呈倾斜式设计，滤板（4）的端面开设有多个滤孔；遮挡框架（5），遮挡框架（5）固接在所述处理座（1）的内壁，且遮挡框架（5）设置在滤板（4）的靠下方，遮挡框架（5）与滤板（4）的下方接触但不固接；限位机构，限位机构用以对所述滤板（4）进行限位；回收框（6），回收框（6）设置在所述处理座（1）内壁，且回收框（6）设置在所述滤板（4）以及所述遮挡框架（5）的下方；两侧对齐的所述固定架（3）的相对面均开设有环形槽（301）；所述滤板（4）的两侧壁均固接有支撑杆，支撑杆设置在环形槽（301）内，支撑杆的形状和环形槽（301）的形状相适配；所述限位机构包括固接在回收框（6）侧壁的L型撑柱（7）；所述L型撑柱（7）的侧壁固接有限位框架（8）；所述限位框架（8）内滑动连接有伸缩杆（9）；所述伸缩杆（9）远离限位框架（8）一侧与滤板（4）的下侧壁连接；所述限位框架（8）内壁开设有两个限位槽（10）；所述伸缩杆（9）的外壁与限位槽（10）对应位置处连接有两个限位圆座（11）；所述限位圆座（11）的形状为半圆形，所述限位圆座（11）的外壁套接有限位弹簧（12）；所述限位弹簧（12）的一端与限位圆座（11）的外壁固接，另一端连接在伸缩杆（9）的外表面；所述限位圆座（11）的形状和限位槽（10）的形状相适配，所述限位槽（10）倒有圆角；所述遮挡框架（5）的底端固接有横杆（14）；所述横杆（14）的外周面转动连接有多个晃动杆（15）；每个所述晃动杆（15）的上端面均固接有振动弹簧（16）；所述振动弹簧（16）远离晃动杆（15）的一侧与遮挡框架（5）的外壁固接，所述滤板（4）的底面与晃动杆（15）的底部接触；多个所述晃动杆（15）呈线性阵列设置在所述横杆（14）的外周面；每个所述晃动杆（15）的底部均固接有竖杆（151）。
2.根据权利要求1所述的一种冶金废水处理机，其特征在于：所述伸缩杆（9）的外壁套接有伸缩弹簧（901）；所述伸缩弹簧（901）的一端与伸缩杆（9）外壁固接，另一端与限位框架（8）的内壁固接。
3.根据权利要求1所述的一种冶金废水处理机，其特征在于：所述伸缩杆（9）的外壁固接有限位杆（902）；所述限位框架（8）的内壁开设有限位柱槽（13）；所述限位杆（902）滑动连接在限位柱槽（13）内。
4.根据权利要求1所述的一种冶金废水处理机，其特征在于：所述滤板（4）的下侧壁靠近伸缩杆（9）一侧固接有铰接架（17），所述伸缩杆（9）的顶端转动连接在铰接架（17）内，所述回收框（6）的表面开设有多个滤孔。
发明内容
为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种冶金废水处理机，包括处理座；传输管，传输管固接在所述处理座的上端面，传输管与外接输送泵连接；固定架，固定架固接在所述处理座的内壁，固定架设置多组；滤板，滤板通过转轴转动连接在两侧对齐的所述固定架之间，滤板呈倾斜式设计，滤板的端面开设有多个滤孔；遮挡框架，遮挡框架固接在所述处理座的内壁，且遮挡框架设置在滤板的靠下方，遮挡框架与滤板的下方接触但不固接；限位机构，限位机构用以对所述滤板进行限位；回收框，回收框设置在所述处理座内壁，且回收框设置在所述滤板以及所述遮挡框架的下方。
优选的，两侧对齐的所述固定架的相对面均开设有环形槽；所述滤板的两侧壁均固接有支撑杆，支撑杆设置在环形槽内，支撑杆的形状和环形槽的形状相适配；工作时，在固定架的端面开设了环形槽，且滤板的侧壁设置了支撑杆，能对滤板的转动位置进行限位，方便限位机构在不对滤板限位时，使滤板向靠近回收框一侧转动，有利于滤板底部储存的金属杂质掉落。
优选的，所述限位机构包括固接在回收框侧壁的L型撑柱；所述L型撑柱的侧壁固接有限位框架；所述限位框架内滑动连接有伸缩杆；所述伸缩杆远离限位框架一侧与滤板的下侧壁连接；所述限位框架内壁开设有两个限位槽；所述伸缩杆的外壁与限位槽对应位置处连接有两个限位圆座。
优选的，所述伸缩杆的外壁套接有伸缩弹簧；所述伸缩弹簧的一端与伸缩杆外壁固接，另一端与限位框架的内壁固接。
优选的，所述限位圆座的形状为半圆形，所述限位圆座的外壁套接有限位弹簧；所述限位弹簧的一端与限位圆座的外壁固接，另一端连接在伸缩杆的外表面；所述限位圆座的形状和限位槽的形状相适配，所述限位槽倒有圆角。
优选的，所述伸缩杆的外壁固接有限位杆；所述限位框架的内壁开设有限位柱槽；所述限位杆滑动连接在限位柱槽内；工作时，在伸缩杆的外壁设置了限位杆，且限位框架内开设了限位柱槽，限位杆滑动连接在限位柱槽内，如此能对伸缩杆的移动位置进行限位，且方便限位圆座从限位槽内脱出以及再次复位。
优选的，所述遮挡框架的底端固接有横杆；所述横杆的外周面转动连接有多个晃动杆；每个所述晃动杆的上端面均固接有振动弹簧；所述振动弹簧远离晃动杆的一侧与遮挡框架的外壁固接；所述滤板的底面与晃动杆的底部接触。
优选的，多个所述晃动杆呈线性阵列设置在所述横杆的外周面；每个所述晃动杆的底部均固接有竖杆；工作时，在晃动杆的底部设置了竖杆，当晃动杆跟随振动弹簧往复转动时，晃动杆会同时带动竖杆转动，在晃动杆和竖杆的作用下，扰乱金属杂质之间的排列，使金属杂质尽快掉落回收框内。
优选的，所述滤板的下侧壁靠近伸缩杆一侧固接有铰接架，所述伸缩杆的顶端转动连接在铰接架内，所述回收框的表面开设有多个滤孔；工作时，滤板的侧壁设置了铰接架，且伸缩杆顶端转动连接在铰接架内，能方便滤板挤压伸缩杆，从而使伸缩杆向限位框架移动，从而有利于对金属杂质的集中处理以及回收。
一种冶金废水过滤机构，该过滤机构安装在上述任意一项所述的一种冶金废水处理机内，该过滤机构包括滤板；两侧对齐的所述固定架之间靠上侧固接有连接杆；所述滤板转动连接在连接杆的外周面；所述滤板呈倾斜式设计，所述滤板的表面开设有滤孔，滤孔的开设直径小于金属杂质的直径。
本发明的有益效果如下：
1.本发明所述的一种冶金废水过滤机构及废水处理机，通过滤板向靠近回收框一侧转动，故处于其底部的金属杂质会掉落至回收框内部，通过此种设计，能根据过滤出的金属杂质的自身重量，可自动对其进行回收处理，避免滤板表面储存杂质过多，导致难以对冶金废水正常过滤的问题，且严重时会造成设备无法工作或者积水等问题。
2.本发明所述的一种冶金废水过滤机构及废水处理机，通过滤板与遮挡框架之间的距离逐渐增大，且滤板从倾斜方向向竖直方向转动，因此其底端的金属杂质会掉落至回收框内，如此设计，能根据金属杂质的自身重量而实现自动对其回收的功能，解决了现有技术中，处于滤板表面的金属杂质需要工作人员自行处理的问题，不仅有利于金属杂质的集中回收处理，而且还方便冶金废水的后续处理。
3.本发明所述的一种冶金废水过滤机构及废水处理机，通过滤板发生转动时，即滤板向远离晃动杆一侧转动时，此时晃动杆不再被挤压，且处于压缩状态下的振动弹簧恢复，从而振动弹簧带动晃动杆以较快的速度转动，使晃动杆能将处于滤板和遮挡框架之间的金属杂质尽快掉落，避免其之间存在大小不一的金属杂质，导致金属杂质难以掉落的问题。
（发明人：任桂余;冯加全;任桂道;周小祥）
