公布日：2024.04.09
申请日：2023.12.28
分类号：C02F3/30(2023.01)I;B01D21/04(2006.01)I;C02F101/16(2006.01)N
摘要
本发明涉及污水处理技术领域，尤其涉及一种基于生物倍增的污水处理系统。好氧模块；厌氧模块；沉淀模块；分析模块，用以根据氮含量对污水处理系统的运行是否满足预设标准进行判定，满足预设标准，分析模块将所述厌氧模块的对应运行参数调节至对应值；若不满足预设标准，分析模块根据好氧模块内水位对判定标准进行修正，或，确定不满足预设标准的原因。与现有技术相比，本发明的有益效果在于，本发明通过对好氧模块氮含量进行检测并与预设标准进行比较，从而对污水处理系统的运行是否满足预设标准进行判定，及时将对应运行参数调节至对应值，从而增加了污水处理系统的处理效率。
权利要求书
1.一种基于生物倍增的污水处理系统，其特征在于，包括：好氧模块，包括：设置在好氧模块中间位置用以将进入好氧模块的污水进行分散的分散板、设置在好氧模块底部用以促进自养反硝化反应的填充基层、设置在好氧模块底部的用以将污水排出好氧模块的排水短管以及用以检测好氧模块内氧气含量的氧含量检测器以及用以检测氮含量的氮含量检测器；厌氧模块，其设置在所述好氧模块下方且与好氧模块通过隔板相隔，包括一设置在厌氧区底部，用以将厌氧模块内的污泥泵送进好氧模块的潜污泵；沉淀模块，包括：一用以沉淀污水污泥的圆形沉淀槽以及用以刮泥的刮泥板，在圆形沉淀槽中间设置有所述厌氧模块，厌氧模块与沉淀槽底部相连通，且通过一升降机构相连接；分析模块，其分别与所述好氧模块、所述厌氧模块和所述沉淀模块相连接，用以根据所述好氧模块内的氮含量传感器测得的氮含量对污水处理系统的运行是否满足预设标准进行判定，若分析模块判定污水处理系统的运行满足预设标准，分析模块根据氮含量将所述厌氧模块的对应运行参数调节至对应值；若所述分析模块判定所述污水处理系统的运行不满足预设标准，分析模块根据好氧模块内水位对判定标准进行修正，或，确定不满足预设标准的原因。
2.根据权利要求1所述的基于生物倍增的污水处理系统，其特征在于，所述分析模块根据所述检测单元测得的好氧模块的氮含量对所述污水处理系统的运行是否满足预设标准进行判定，若分析模块判定污水处理系统的运行满足预设标准，分析模块根据氮含量将所述潜污泵的功率调节至对应值；若所述分析模块判定所述污水处理系统的运行不满足预设标准，分析模块根据好氧模块内水位将一级预设氮含量修正至对应值，或，根据所述检测单元测得的氧含量确定污水处理系统的运行不满足预设标准的原因。
3.根据权利要求2所述的基于生物倍增的污水处理系统，其特征在于，所述分析模块在判定污水处理系统的运行满足预设标准时，将所述一级预设氮含量与所述氮含量的差值记为氮含量差值并根据氮含量差值设置有若干针对所述潜污泵的功率的调节方式，且各调解方式针对潜污泵的功率的调节幅度均不相同。
4.根据权利要求2所述的基于生物倍增的污水处理系统，其特征在于，所述分析模块在判定所述污水处理系统的运行不满足预设标准时，根据好氧模块内的水位设置有若干针对一级预设氮含量的修正方式，且各修正方式针对一级预设氮含量的调节幅度均不相同。
5.根据权利要求4所述的基于生物倍增的污水处理系统，其特征在于，所述分析模块在第一预设条件下，根据氮含量对所述污水处理系统的运行是否满足预设标准进行二次判定，以及在所述分析模块判定所述污水处理系统的运行不满足预设标准时，根据所述检测单元测得的好氧模块的氧含量确定污水处理系统的运行不满足预设标准的原因；所述第一预设条件为所述分析模块完成针对所述一级预设氮含量的修正并将修正后的一级预设氮含量记为修正氮含量。
6.根据权利要求2所述的基于生物倍增的污水处理系统，其特征在于，所述分析模块在判定所述污水处理系统的运行不满足预设标准时，根据所述检测单元测得的好氧模块的氧含量确定所述污水处理系统的运行不满足预设标准的原因包括：所述好氧模块内废水的流速大于预设标准，所述好氧模块的氧气扩散不均匀。7.根据权利要求6所述的基于生物倍增的污水处理系统，其特征在于，所述分析模块在确定所述污水处理系统的运行不满足预设标准的原因为所述好氧模块内废水的流速大于预设标准时，将所述氧含量与所述预设氧含量的差值记为氧含量差值，并根据氧含量差值设置有若干针对所述潜污泵的功率调节方式且各调节方式针对所述潜污泵的功率的调节幅度均不相同。
8.根据权利要求6所述的基于生物倍增的污水处理系统，其特征在于，所述分析模块在判定所述污水处理系统的运行不满足预设标准的原因为所述好氧模块的氧气扩散不均匀时，将所述预设氧含量与所述氧含量的差值记为标准差值并根据标准差值设置有若干针对所述厌氧模块的高度调节方式，且各调节方式针对高度的调节方式均不相同。
9.根据权利要求8所述的基于生物倍增的污水处理系统，其特征在于，所述分析模块在第二预设条件下根据所选取的调节方式确定针对所述刮泥板的速度调节方式，且各速度调节方式针对所述刮泥板的速度的调节幅度均不相同；所述第二预设条件为所述分析模块完成针对所述厌氧模块的高度的调节。
10.根据权利要求4所述的基于生物倍增的污水处理系统，其特征在于，在厌氧模块底部设置一台潜污泵，潜污泵进水管口位于厌氧反应区中部，潜污泵出水管口位于好氧区中上部且穿过所述分散板。
发明内容
为此，本发明提供一种基于生物倍增的污水处理系统，用以克服现有技术中处理效率较低的问题。

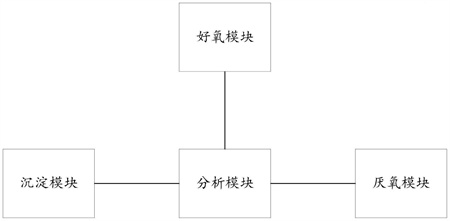

为实现上述目的，本发明提供一种基于生物倍增的污水处理系统。包括：
好氧模块，包括：设置在好氧模块中间位置用以将进入到好氧模块的污水进行分散的分散板、设置在好氧模块底部用以促进自养反硝化反应的填充基层、设置在好氧模块底部的用以将污水排出好氧模块的排水短管以及用以检测好氧模块内氧气含量的氧含量检测器以及用以检测氮含量的氮含量检测器；
厌氧模块，其设置在所述好氧模块下方且与好氧模块通过隔板相隔，包括一设置在厌氧区底部，用以将厌氧模块内的污泥泵送进好氧模块的潜污泵；
沉淀模块，包括：一用以沉淀污水污泥的圆形沉淀槽以及用以刮泥的刮泥板，在圆形沉淀槽中间设置有所述厌氧模块，厌氧模块与沉淀槽底部相连通，且通过一升降机构相连接；
分析模块，其分别与所述好氧模块、所述厌氧模块和所述沉淀模块相连接，用以根据所述好氧模块内的氮含量传感器测得的氮含量对污水处理系统的运行是否满足预设标准进行判定，若分析模块判定污水处理系统的运行满足预设标准，分析模块根据氮含量将所述厌氧模块的对应运行参数调节至对应值；
若所述分析模块判定所述污水处理系统的运行不满足预设标准，分析模块根据好氧模块内水位对判定标准进行修正，或，确定不满足预设标准的原因。
进一步地，所述分析模块根据所述检测单元测得的好氧模块的氮含量对所述污水处理系统的运行是否满足预设标准进行判定，若分析模块判定污水处理系统的运行满足预设标准，分析模块根据氮含量将所述潜污泵的功率调节至对应值；
若所述分析模块判定所述污水处理系统的运行不满足预设标准，分析模块根据好氧模块内水位将一级预设氮含量修正至对应值，或，根据所述检测单元测得的氧含量确定污水处理系统的运行不满足预设标准的原因。
进一步地，所述分析模块在判定污水处理系统的运行满足预设标准时，将所述一级预设氮含量与所述氮含量的差值记为氮含量差值并根据氮含量差值设置有若干针对所述潜污泵的功率的调节方式，且各调解方式针对潜污泵的功率的调节幅度均不相同。
进一步地，所述分析模块在判定所述污水处理系统的运行不满足预设标准时，根据好氧模块内的水位设置有若干针对一级预设氮含量的修正方式，且各修正方式针对一级预设氮含量的调节幅度均不相同。
进一步地，所述分析模块在第一预设条件下，根据氮含量对所述污水处理系统的运行是否满足预设标准进行二次判定，以及在所述分析模块判定所述污水处理系统的运行不满足预设标准时，根据所述检测单元测得的好氧模块的氧含量确定污水处理系统的运行不满足预设标准的原因；
所述第一预设条件为所述分析模块完成针对所述一级预设氮含量的修正并将修正后的一级预设氮含量记为修正氮含量。
进一步地，所述分析模块在判定所述污水处理系统的运行不满足预设标准时，根据所述检测单元测得的好氧模块的氧含量确定所述污水处理系统的运行不满足预设标准的原因包括：所述好氧模块内废水的流速大于预设标准，所述好氧模块的氧气扩散不均匀。
进一步地，所述分析模块在确定所述污水处理系统的运行不满足预设标准的原因为所述好氧模块内废水的流速大于预设标准时，将所述氧含量与所述预设氧含量的差值记为氧含量差值，并根据氧含量差值设置有若干针对所述潜污泵的功率调节方式且各调节方式针对所述潜污泵的功率的调节幅度均不相同。
进一步地，所述分析模块在判定所述污水处理系统的运行不满足预设标准的原因为所述好氧模块的氧气扩散不均匀时，将所述预设氧含量与所述氧含量的差值记为标准差值并根据标准差值设置有若干针对所述厌氧模块的高度调节方式，且各调节方式针对高度的调节方式均不相同。
进一步地，所述分析模块在第二预设条件下根据所选取的调节方式确定针对所述刮泥板的速度调节方式，且各速度调节方式针对所述刮泥板的速度的调节幅度均不相同；
所述第二预设条件为所述分析模块完成对所述厌氧模块的高度的调节。
进一步地，在厌氧模块底部设置一台潜污泵，潜污泵进水管口位于厌氧反应区中部，潜污泵出水管口位于好氧区中上部且穿过所述分散板。
与现有技术相比，本发明的有益效果在于，本发明通过对好氧模块氮含量进行检测并与预设标准进行比较，从而对污水处理系统的运行是否满足预设标准进行判定，从而在判定不满足预设标准时，及时将对应运行参数调节至对应值，从而增加了污水处理系统的处理效率；另一方面，本发明通过采用圆柱池体，有助于水体流动；本专利通过潜污泵和分散板，协同含有稀土尾矿和硫铁矿基质的填充基层，有助于控制低溶解氧，实现纵向短程硝化/反硝化脱氮，有助于控制高污泥浓度，确保处理高效持续稳定，从而进一步提高了污水处理系统的处理效率。
进一步地，本发明通过周期性将测得的好氧模块内的氮含量与预设标准进行比较，从而及时对污水处理系统的运行是否满足预设状态进行判定，在判定不满足预设运行状态时，及时进行调节，从而进一步提高了污水处理系统的处理效率。
进一步地，本发明通过计算氮含量差值并与预设标准进行比较，能够根据实际情况快速选取对应的功率调节系数，从而快速将潜污泵的功率调节至对应值，在保证处理效果的同时，加快处理速度，从而进一步提高了污水处理系统的处理效率。
进一步地，本发明根据好氧模块内的水位对一级预设氮含量进行修正，从而对污水处理系统的运行是否满足预设标准进行判断，从而在判断不满足预设标准时，检测含氧量进一步确定原因，从而进一步提高了污水处理系统的处理效率。
进一步地，本发明在修正完成后，对污水处理系统的运行是否满足预设标准进行重新判定，从而对实际情况进行多级判定，从而增加检测精度，从而进一步提高了污水处理系统的处理效率。
进一步地，本发明通过对氧含量进行检测，从而确定污水处理系统不满足预设标准的原因，从而根据确定的原因进行对应的操作，从而快速对问题进行修正，从而进一步提高了污水处理系统的处理效率。
进一步地，本发明通过计算标准差值并与预设标准进行比较，从而根据实际情况选取对应的功率调节系数，以将潜污泵的功率调节至对应值，从而减少好氧模块内废水的流速，从而进一步提高了污水处理系统的处理效率。
进一步地，本发明通过计算标准差值并预设标准进行比较，能够根据实际情况选取对应的调节系数对厌氧模块高度进行调节，避免使用同一调节系数造成调节过度或调节过小，从而快速进行精准调节，进一步提高了污水处理系统的处理效率。
进一步地，本发明通过在厌氧模块的高度进行调节时对刮泥板的速度进行同步调节，从而进一步提高了污水处理系统的处理效率。
进一步地，本发明从而进一步提高了污水处理系统的处理效率。
（发明人：张传兵;贾冰莹;徐亚萍;刘伟;崔荣荣;张真;腾涛;范金峰;王满军;付志鹏;王千千;陆旭阳）
