公布日：2023.08.29
申请日：2023.06.01
分类号：C02F11/13(2019.01)I
摘要
本发明公开了一种便于水汽回收的循环式污泥热泵干燥装置，包括：用于起承载限位作用的外筒体、外筒体内固定连接的内筒体、外筒体上端中部卡合贯穿的螺旋输送杆及外筒体左上端内侧螺钉固定安装的热风泵和热风泵右前侧设置的处理箱；还包括：所述外筒体的后上端内侧阻尼转动连接有筒盖；所述外筒体和内筒体的内侧形成空腔。该便于水汽回收的循环式污泥热泵干燥装置，便于循环通风对污泥进行干燥，并便于避免因污泥堵塞而影响通风干燥，便于对污泥进行搅拌和刮动，使得干燥的效果好、效率高，便于使干燥后的污泥进行完全出料，便于对水汽冷却和冷凝进行回收，以及便于保证密封性能，使之水汽回收、水分吸收、过滤和净化的效果好。
权利要求书

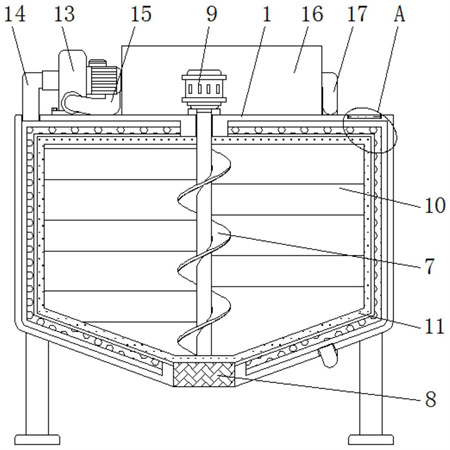

1.一种便于水汽回收的循环式污泥热泵干燥装置，包括：用于起承载限位作用的外筒体(1)、外筒体(1)内固定连接的内筒体(4)、外筒体(1)上端中部卡合贯穿的螺旋输送杆(7)及外筒体(1)左上端内侧螺钉固定安装的热风泵(13)和热风泵(13)右前侧设置的处理箱(16)；其特征在于，还包括：所述外筒体(1)的后上端内侧阻尼转动连接有筒盖(2)，且筒盖(2)的外侧粘贴固定有与外筒体(1)紧密贴合连接的第一密封垫(3)；所述外筒体(1)和内筒体(4)的内侧形成空腔(5)，且内筒体(4)的内部为多孔状结构；所述螺旋输送杆(7)的下方设置有与外筒体(1)固定安装的电磁阀(8)，且螺旋输送杆(7)的上侧经联轴器连接有电机(9)；所述热风泵(13)的左端和后端分别螺纹连接有通风管(14)和回风管(15)，且通风管(14)的下端螺纹连接在外筒体(1)的左上端内侧；所述处理箱(16)固定在外筒体(1)的前端上表面，且处理箱(16)的右端内侧螺纹连接有导风管(17)。
2.根据权利要求1所述的一种便于水汽回收的循环式污泥热泵干燥装置，其特征在于：所述内筒体(4)的内侧贴合设置有外端与之粘贴连接的透气膜(6)，且透气膜(6)的内表面与外筒体(1)和电磁阀(8)的内表面为同面，并且外筒体(1)的右上端内侧镶嵌安装有控制器(12)。
3.根据权利要求1所述的一种便于水汽回收的循环式污泥热泵干燥装置，其特征在于：所述螺旋输送杆(7)的外侧固定连接有交错设置的搅拌板(10)，且螺旋输送杆(7)和搅拌板(10)的外侧固定连接有刮板(11)。
4.根据权利要求3所述的一种便于水汽回收的循环式污泥热泵干燥装置，其特征在于：所述刮板(11)的外侧与外筒体(1)、透气膜(6)和电磁阀(8)为贴合连接，且回风管(15)和导风管(17)的外端分别螺纹连接在处理箱(16)的左端中部内侧和外筒体(1)的右下端内侧，并且通风管(14)和导风管(17)均与空腔(5)构成联通结构。
5.根据权利要求1所述的一种便于水汽回收的循环式污泥热泵干燥装置，其特征在于：所述处理箱(16)的前端内侧嵌套设置有箱盖(18)，且箱盖(18)的外侧粘贴固定有与外筒体(1)和处理箱(16)紧密贴合连接的第二密封垫(19)，并且处理箱(16)的上端前侧对称设置有与之阻尼转动连接的限位块(20)。
6.根据权利要求5所述的一种便于水汽回收的循环式污泥热泵干燥装置，其特征在于：所述限位块(20)贴合设置于箱盖(18)和第二密封垫(19)的上端前侧，且箱盖(18)和第二密封垫(19)的后侧贴合设置有盛水盒(21)、集水盒(26)、水分吸附板(27)、杂质过滤板(28)和活性炭净化板(29)。
7.根据权利要求6所述的一种便于水汽回收的循环式污泥热泵干燥装置，其特征在于：所述盛水盒(21)位于处理箱(16)的右下端内侧，且盛水盒(21)的右端内侧固定有限制条(22)，并且限制条(22)内卡扣贴合设置有导风管(17)。
8.根据权利要求6所述的一种便于水汽回收的循环式污泥热泵干燥装置，其特征在于：所述盛水盒(21)的左侧贴合设置有与处理箱(16)固定连接的支撑板(23)，且支撑板(23)的上端内侧等间距粘贴固定有第三密封垫(24)，并且第三密封垫(24)的内侧贴合贯穿有倾斜设置的冷凝管(25)，而且冷凝管(25)的左端下方设置有集水盒(26)。
9.根据权利要求6所述的一种便于水汽回收的循环式污泥热泵干燥装置，其特征在于：所述集水盒(26)的左侧依次设置有与处理箱(16)贴合连接的水分吸附板(27)、杂质过滤板(28)和活性炭净化板(29)，且杂质过滤板(28)的左右两侧分别与活性炭净化板(29)和水分吸附板(27)贴合连接。
发明内容
本发明的目的在于提供一种便于水汽回收的循环式污泥热泵干燥装置，以解决上述背景技术中提出在使用过程中，干燥箱体右端内部开设的第二通风孔易因污泥而堵塞，从而影响循环通风，干燥箱体的下端内侧易残留有污泥，难以使之出料完全，密封性能有限，且不便于对水汽进行回收，易影响污泥的干燥的问题。
为实现上述目的，本发明提供如下技术方案：一种便于水汽回收的循环式污泥热泵干燥装置，包括：用于起承载限位作用的外筒体、外筒体内固定连接的内筒体、外筒体上端中部卡合贯穿的螺旋输送杆及外筒体左上端内侧螺钉固定安装的热风泵和热风泵右前侧设置的处理箱；
还包括：
所述外筒体的后上端内侧阻尼转动连接有筒盖，且筒盖的外侧粘贴固定有与外筒体紧密贴合连接的第一密封垫；
所述外筒体和内筒体的内侧形成空腔，且内筒体的内部为多孔状结构；
所述螺旋输送杆的下方设置有与外筒体固定安装的电磁阀，且螺旋输送杆的上侧经联轴器连接有电机；
所述热风泵的左端和后端分别螺纹连接有通风管和回风管，且通风管的下端螺纹连接在外筒体的左上端内侧；
所述处理箱固定在外筒体的前端上表面，且处理箱的右端内侧螺纹连接有导风管。
作为本发明的优选技术方案，所述内筒体的内侧贴合设置有外端与之粘贴连接的透气膜，且透气膜的内表面与外筒体和电磁阀的内表面为同面，并且外筒体的右上端内侧镶嵌安装有控制器。
通过采用上述技术方案，由于内筒体的内侧贴合设置有外端与之粘贴连接的透气膜，且透气膜的内表面与外筒体和电磁阀的内表面为同面，并且外筒体的右上端内侧镶嵌安装有控制器，因此便于经透气膜、电磁阀和控制器进行透气、排料和控制。
作为本发明的优选技术方案，所述螺旋输送杆的外侧固定连接有交错设置的搅拌板，且螺旋输送杆和搅拌板的外侧固定连接有刮板。
通过采用上述技术方案，由于螺旋输送杆的外侧固定连接有交错设置的搅拌板，且螺旋输送杆和搅拌板的外侧固定连接有刮板，因此便于经搅拌板和刮板对污泥进行搅拌和刮动。
作为本发明的优选技术方案，所述刮板的外侧与外筒体、透气膜和电磁阀为贴合连接，且回风管和导风管的外端分别螺纹连接在处理箱的左端中部内侧和外筒体的右下端内侧，并且通风管和导风管均与空腔构成联通结构。
通过采用上述技术方案，由于刮板的外侧与外筒体、透气膜和电磁阀为贴合连接，且回风管和导风管的外端分别螺纹连接在处理箱的左端中部内侧和外筒体的右下端内侧，并且通风管和导风管均与空腔构成联通结构，因此便于使该装置对污泥进行循环干燥。
作为本发明的优选技术方案，所述处理箱的前端内侧嵌套设置有箱盖，且箱盖的外侧粘贴固定有与外筒体和处理箱紧密贴合连接的第二密封垫，并且处理箱的上端前侧对称设置有与之阻尼转动连接的限位块。
通过采用上述技术方案，由于处理箱的前端内侧嵌套设置有箱盖，且箱盖的外侧粘贴固定有与外筒体和处理箱紧密贴合连接的第二密封垫，并且处理箱的上端前侧对称设置有与之阻尼转动连接的限位块，因此便于经第二密封垫和限位块保证处理箱和箱盖之间的密封性能。
作为本发明的优选技术方案，所述限位块贴合设置于箱盖和第二密封垫的上端前侧，且箱盖和第二密封垫的后侧贴合设置有盛水盒、集水盒、水分吸附板、杂质过滤板和活性炭净化板。
通过采用上述技术方案，由于限位块贴合设置于箱盖和第二密封垫的上端前侧，且箱盖和第二密封垫的后侧贴合设置有盛水盒、集水盒、水分吸附板、杂质过滤板和活性炭净化板，因此便于经限位块对箱盖进行限位。
作为本发明的优选技术方案，所述盛水盒位于处理箱的右下端内侧，且盛水盒的右端内侧固定有限制条，并且限制条内卡扣贴合设置有导风管。
通过采用上述技术方案，由于盛水盒位于处理箱的右下端内侧，且盛水盒的右端内侧固定有限制条，并且限制条内卡扣贴合设置有导风管，因此便于使回流的水汽进入盛水盒内的水内冷却再排出。
作为本发明的优选技术方案，所述盛水盒的左侧贴合设置有与处理箱固定连接的支撑板，且支撑板的上端内侧等间距粘贴固定有第三密封垫，并且第三密封垫的内侧贴合贯穿有倾斜设置的冷凝管，而且冷凝管的左端下方设置有集水盒。
通过采用上述技术方案，由于盛水盒的左侧贴合设置有与处理箱固定连接的支撑板，且支撑板的上端内侧等间距粘贴固定有第三密封垫，并且第三密封垫的内侧贴合贯穿有倾斜设置的冷凝管，而且冷凝管的左端下方设置有集水盒，因此便于使通出水后的蒸汽进行冷凝，以达到对水汽进行回收的目的。
作为本发明的优选技术方案，所述集水盒的左侧依次设置有与处理箱贴合连接的水分吸附板、杂质过滤板和活性炭净化板，且杂质过滤板的左右两侧分别与活性炭净化板和水分吸附板贴合连接。
通过采用上述技术方案，由于集水盒的左侧依次设置有与处理箱贴合连接的水分吸附板、杂质过滤板和活性炭净化板，且杂质过滤板的左右两侧分别与活性炭净化板和水分吸附板贴合连接，因此便于使冷却和冷凝后的水汽进行水分吸收、过滤和净化。
与现有技术相比，本发明的有益效果是：该便于水汽回收的循环式污泥热泵干燥装置，便于循环通风对污泥进行干燥，并便于避免因污泥堵塞而影响通风干燥，便于对污泥进行搅拌和刮动，使得干燥的效果好、效率高，便于使干燥后的污泥进行完全出料，便于对水汽冷却和冷凝进行回收，以及便于保证密封性能，使之水汽回收、水分吸收、过滤和净化的效果好；
1.设置有外筒体、内筒体、空腔和透气膜，由于外筒体的内侧固定连接有内部呈多孔状结构的内筒体，外筒体和内筒体的内侧形成有空腔，而内筒体的内侧贴合设置有与之粘贴固定的透气膜，外筒体的左上端螺钉固定安装有外端螺纹连接通风管和回风管的热风泵，且通风管螺纹连接在外筒体的左上端与空腔构成联通结构，回风管和导风管分别螺纹连接在处理箱的左右两端中部内侧，导风管的外端螺纹连接在外筒体的右下端与空腔构成联通结构，因此便于循环通风对污泥进行干燥，并便于避免因污泥堵塞而影响通风干燥；
2.设置有外筒体、螺旋输送杆、搅拌板和刮板，由于外筒体的上端中部内侧卡合贯穿有外侧固定搅拌板和刮板的螺旋输送杆，螺旋输送杆上经联轴器连接有电机，外筒体的下端内侧固定安装有电磁阀，而刮板的外侧与外筒体、透气膜和电磁阀为贴合连接，因此便于对污泥进行搅拌和刮动，使得干燥的效果好、效率高，并便于使干燥后的污泥进行完全出料；
3.设置有第一密封垫、第二密封垫、水分吸附板和杂质过滤板，由于外筒体后上端阻尼转动连接筒盖的外侧粘贴固定有第一密封垫，第一密封垫与外筒体为紧密贴合连接，而箱盖的外侧粘贴固定有与处理箱紧密贴合连接的第二密封垫，外筒体、处理箱和箱盖的左侧内侧嵌套贴合有水分吸附板、杂质过滤板和活性炭净化板，因此便于保证该装置的密封性能，使之水汽回收、水分吸收、过滤和净化的效果好；
4.设置有处理箱、箱盖、盛水盒和限制条，由于处理箱和箱盖的右端内贴合设置有盛水盒，盛水盒的右上端内侧固定有与导风管卡扣贴合的限制条，且盛水盒的左侧贴合设置有与处理箱固定连接的支撑板，支撑板内等间距粘贴固定有内侧嵌套贴合冷凝管的第三密封垫，而冷凝管的左端下侧设置有集水盒，因此便于对水汽进行冷却和冷凝，达到回收的目的。
（发明人：黄志洋;李红军）
