公布日：2024.03.15
申请日：2023.12.27
分类号：B01J47/022(2017.01)I;B01J47/10(2017.01)I;B01J49/70(2017.01)I;C02F1/42(2023.01)I;C02F101/14(2006.01)N
摘要

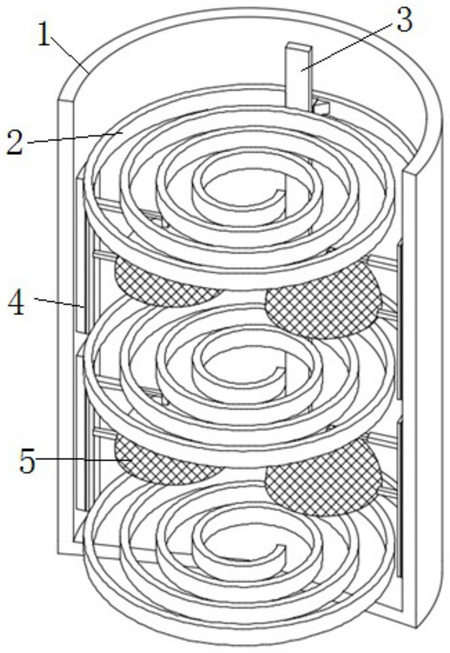

本发明涉及一种用于污水除氟的树脂吸附装置，包括吸附柱以及吸附柱内部的横向扰动机构和纵向扰动机构，吸附柱内装填除氟树脂；横向扰动机构包括由上至下设置的若干个螺旋形的转动导轨和一个搅拌杆，转动导轨水平设置，搅拌杆竖直贯穿若干个转动导轨，并能够沿着转动导轨移动，从而横向松动吸附柱内的树脂床层；纵向扰动机构包括若干个纵导轨组，纵导轨组包括两个竖直设置的纵导轨，两个纵导轨的高度和长度都相同，两个纵导轨以吸附柱的圆心为中心，对称设置在吸附柱的内壁上，每个纵导轨上滑动连接一个可开合转动的移动板，用于上下松动吸附柱内的树脂床层。
权利要求书
1.一种用于污水除氟的树脂吸附装置，其特征在于，包括吸附柱以及吸附柱内部的横向扰动机构和纵向扰动机构，吸附柱内装填除氟树脂；横向扰动机构包括由上至下设置的若干个螺旋形的转动导轨和一个搅拌杆，转动导轨水平设置，搅拌杆竖直贯穿若干个转动导轨，并能够沿着转动导轨移动，从而横向松动吸附柱内的树脂床层；纵向扰动机构包括若干个纵导轨组，纵导轨组包括两个竖直设置的纵导轨，两个纵导轨的高度和长度都相同，两个纵导轨以吸附柱的圆心为中心，对称设置在吸附柱的内壁上，每个纵导轨上滑动连接一个可开合转动的移动板，用于上下松动吸附柱内的树脂床层。
2.根据权利要求1所述的用于污水除氟的树脂吸附装置，其特征在于，所述吸附柱为中空的圆柱体，其内部装填树脂，形成树脂床层。
3.根据权利要求2所述的用于污水除氟的树脂吸附装置，其特征在于，所述横向扰动机构的若干个转动导轨沿着树脂床层的高度方向均匀设置，树脂床层的上方单独设置一个转动导轨，树脂床层的底部单独设置一个转动导轨；转动导轨以吸附柱的圆心为自身的圆心，以相等的间隔绕设若干圈，直至到达并固定连接吸附柱的内壁，使得转转动导轨呈螺旋形；搅拌杆通过牵引装置滑动连接转动导轨，搅拌杆始终保持竖直状态。
4.根据权利要求3所述的用于污水除氟的树脂吸附装置，其特征在于，所述搅拌杆在水平方向上具有弧度，使得搅拌杆能够与具有弧度的转动导轨和吸附柱内壁相适配。
5.根据权利要求3所述的用于污水除氟的树脂吸附装置，其特征在于，所述牵引装置连接转动导轨，沿着转动导轨具有弧度；牵引装置包括外壳和内部的机动机构，外壳的外侧按顺时针方向设有侧面一、侧面二、侧面三和侧面四，侧面一套接在转动导轨面对吸附柱圆心的侧面，机动机构的滚轮的一部分处于侧面一的外部，滚轮与转动导轨的侧面接触，用于带动牵引装置和搅拌杆移动；侧面三固定连接搅拌杆，侧面一和侧面二都设有至少一层楔形铲，使得牵引装置移动时，容易松动周围的树脂床层。
6.根据权利要求5所述的用于污水除氟的树脂吸附装置，其特征在于，所述楔形铲为具有一定硬度的橡胶片，既能松动牵引装置前进方向上的树脂层，又避免伤害树脂颗粒；楔形铲的高度不小于转动导轨的高度，使得楔形铲能清理排除牵引装置前进轨道上的所有树脂；楔形铲的一侧固定连接侧面二或侧面四，另一侧接触转动导轨面对吸附柱圆心的侧面，形成的接触点作为切点，该切点对应的转动导轨面上的切线与楔形铲形成夹角；楔形铲的上表面和下表面均封闭，避免树脂进入楔形铲与外壳之间。
7.根据权利要求2所述的用于污水除氟的树脂吸附装置，其特征在于，两个上下相邻的纵导轨组之间设置一个转动导轨；所有纵导轨组的两个对称设置的纵导轨中，一侧纵导轨都设在同一竖直线上，另一侧纵导轨设在另一条竖直线上；这两条竖直线在吸附柱的横截面上对应的点与该横截面的圆心的连线的夹角为180度，且与搅拌杆在该横截面上对应的点与该横截面的圆心的连线均呈90°夹角。
8.根据权利要求7所述的用于污水除氟的树脂吸附装置，其特征在于，所述纵导轨凹陷设置在吸附柱内壁上，吸附柱内壁向外凸出，该凸出的空间内设置纵导轨，纵导轨的外表面面对吸附柱内部，该面上设有两条对称布置的硬质橡胶片，用于阻挡大量树脂颗粒进入纵导轨；同一纵导轨的一对硬质橡胶片的远离彼此的一侧固定在纵导轨的外沿，靠近彼此的一侧相互接触彼此。
9.根据权利要求8所述的用于污水除氟的树脂吸附装置，其特征在于，所述纵导轨上滑动连接滑块一和滑块二，滑块一通过连接杆连接移动板，滑块二通过伸缩杆连接移动板，连接杆和伸缩杆从对应的一对硬质橡胶片的中间穿出，使得移动板沿着纵导轨移动；移动板铰接连接杆，通过改变伸缩杆长度，拉动移动板，使移动板向上或向下转动开合。
10.根据权利要求9所述的用于污水除氟的树脂吸附装置，其特征在于，同一纵导轨组的两个移动板都处于水平状态时，相互指向彼此、但不接触，避免相互影响移动；移动板为半圆形，且具有向上凸出的弧度，移动板表面为网面。
发明内容
针对上述问题，本发明提高一种用于污水除氟的树脂吸附装置，包括吸附柱以及吸附柱内部的横向扰动机构和纵向扰动机构，吸附柱内装填除氟树脂；
横向扰动机构包括由上至下设置的若干个螺旋形的转动导轨和一个搅拌杆，转动导轨水平设置，搅拌杆竖直贯穿若干个转动导轨，并能够沿着转动导轨移动，从而横向松动吸附柱内的树脂床层；
纵向扰动机构包括若干个纵导轨组，纵导轨组包括两个竖直设置的纵导轨，两个纵导轨的高度和长度都相同，两个纵导轨以吸附柱的圆心为中心，对称设置在吸附柱的内壁上，每个纵导轨上滑动连接一个可开合转动的移动板，用于上下松动吸附柱内的树脂床层。
可选的，所述吸附柱为中空的圆柱体，其内部装填树脂，形成树脂床层。
可选的，所述横向扰动机构的若干个转动导轨沿着树脂床层的高度方向均匀设置，树脂床层的上方单独设置一个转动导轨，树脂床层的底部单独设置一个转动导轨；
转动导轨以吸附柱的圆心为自身的圆心，以相等的间隔绕设若干圈，直至到达并固定连接吸附柱的内壁，使得转转动导轨呈螺旋形；
搅拌杆通过牵引装置滑动连接转动导轨，搅拌杆始终保持竖直状态。
进一步可选的，所述搅拌杆在水平方向上具有弧度，使得搅拌杆能够与具有弧度的转动导轨和吸附柱内壁相适配。
进一步可选的，所述牵引装置连接转动导轨，沿着转动导轨具有弧度；牵引装置包括外壳和内部的机动机构，外壳的外侧按顺时针方向设有侧面一、侧面二、侧面三和侧面四，侧面一套接在转动导轨面对吸附柱圆心的侧面，机动机构的滚轮的一部分处于侧面一的外部，滚轮与转动导轨的侧面接触，用于带动牵引装置和搅拌杆移动；
侧面三固定连接搅拌杆，侧面二和侧面四都设有至少一层楔形铲，使得牵引装置移动时，容易松动周围的树脂床层。
进一步可选的，所述楔形铲为具有一定硬度的橡胶片，既能松动牵引装置前进方向上的树脂层，又避免伤害树脂颗粒；楔形铲的高度不小于转动导轨的高度，使得楔形铲能清理排除牵引装置前进轨道上的所有树脂；
楔形铲的一侧固定连接侧面二或侧面四，另一侧接触转动导轨面对吸附柱圆心的侧面，形成的接触点作为切点，该切点对应的转动导轨面上的切线与楔形铲形成夹角；
楔形铲的上表面和下表面均封闭，避免树脂进入楔形铲与外壳之间。
可选的，两个上下相邻的纵导轨组之间设置一个转动导轨；所有纵导轨组的两个对称设置的纵导轨中，一侧纵导轨都设在同一竖直线上，另一侧纵导轨设在另一条竖直线上；这两条竖直线在吸附柱的横截面上对应的点与该横截面的圆心的连线的夹角为180度，且与搅拌杆在该横截面上对应的点与该横截面的圆心的连线均呈90°夹角。
可选的，所述纵导轨凹陷设置在吸附柱内壁上，即吸附柱内壁向外凸出，该凸出的空间内设置纵导轨，纵导轨的外表面面对吸附柱内部，该面上设有两条对称布置的硬质橡胶片，用于阻挡大量树脂颗粒进入纵导轨；
同一纵导轨的一对硬质橡胶片的远离彼此的一侧固定在纵导轨的外沿，靠近彼此的一侧相互接触彼此。
进一步可选的，所述纵导轨上滑动连接滑块一和滑块二，滑块一通过连接杆连接移动板，滑块二通过伸缩杆连接移动板，连接杆和伸缩杆从对应的一对硬质橡胶片的中间穿出，使得移动板沿着纵导轨移动；
移动板铰接连接杆，通过改变伸缩杆长度，拉动移动板，使移动板向上或向下转动开合。
进一步可选的，所述同一纵导轨组的两个移动板都处于水平状态时，相互指向彼此、但不接触，避免相互影响移动；移动板为半圆形，且具有向上凸出的弧度，移动板表面为网面。
（发明人：张传兵;李玉杰;徐亚萍;王强强;刘伟;郭全杰;张辉;朱海南;付志鹏;邢亮;侯乾坤;李志恒）
