公布日：2024.03.15
申请日：2024.01.02
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/32(2023.01)N;C02F3/28(2023.01)N;C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要

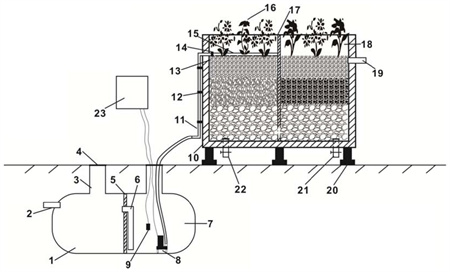

本发明提供了一种农村生活污水庭院式处理系统，包括预处理装置、主体反应器、控制箱，所述预处理装置出水端设置软管，所述主体反应器进水端设置第二进水管，所述软管与所述第二进水管连接，所述预处理装置进水端连接污水的排放管，所述主体反应器出水端设置净化水的排水管，所述预处理装置出水端低于所述主体反应器进水端，所述控制箱电连接所述预处理装置，所述预处理装置对生活污水中的悬浮物进行去除，所述主体反应器对生活污水进行协同净化，所述主体反应器顶部设置布水管，所述第二进水管通过活接连接布水管。本发明通过基质、植物和微生物的协同作用，具有较好的处理效果。
权利要求书
1.一种农村生活污水庭院式处理系统，包括预处理装置、主体反应器、控制箱(23)，其特征在于，所述预处理装置出水端设置软管，所述主体反应器进水端设置第二进水管(11)，所述软管与所述第二进水管(11)连接，所述预处理装置进水端连接污水的排放管，所述主体反应器出水端设置净化水的排水管(19)，所述预处理装置出水端低于所述主体反应器进水端，所述控制箱(23)电连接所述预处理装置，所述预处理装置对生活污水中的悬浮物进行去除，所述主体反应器对生活污水进行协同净化，所述主体反应器顶部设置布水管(15)，所述第二进水管(11)通过活接(14)连接布水管(15)。
2.根据权利要求1所述的一种农村生活污水庭院式处理系统，其特征在于，所述预处理装置设置于地下，所述主体反应器及控制箱(23)设置于地上，所述预处理装置与主体反应器均包括两级处理单元，所述预处理装置顶部安装有井筒(3)直至地面，所述井筒(3)顶部安装有井盖(4)。
3.根据权利要求2所述的一种农村生活污水庭院式处理系统，其特征在于，所述预处理装置具有罐体，所述罐体内通过第一隔板(5)分隔为第一单元(1)、第二单元(7)，所述预处理装置进水端位于第一单元(1)且设置第一进水管(2)，所述预处理装置出水端位于第二单元(7)且设置软管，所述第一隔板(5)固定连通管(6)以连通第一单元(1)与第二单元(7)，所述井筒(3)设置于所述第一单元(1)与第二单元(7)顶部。
4.根据权利要求3所述的一种农村生活污水庭院式处理系统，其特征在于，所述第一进水管(2)设置于罐体上部，所述连通管(6)为具有长段与短段的倒置“L”型通管结构，所述连通管(6)短段贯穿设置于所述第一隔板(5)上部，所述连通管(6)长段延伸至罐体下部。
5.根据权利要求3所述的一种农村生活污水庭院式处理系统，其特征在于，所述第二单元(7)内设置有潜污泵(8)、液位传感器(9)，所述潜污泵(8)设置于所述第二单元(7)底部，所述潜污泵(8)通过软管与第二进水管(11)连接，所述液位传感器(9)、潜污泵(8)均与控制箱(20)电连接。
6.根据权利要求2所述的一种农村生活污水庭院式处理系统，其特征在于，所述主体反应器具有箱体(10)，所述箱体(10)内腔通过第二隔板(17)分隔为一级处理单元(13)与二级处理单元(18)，所述主体反应器进水端位于一级处理单元(13)且设置第二进水管(11)，所述主体反应器出水端位于二级处理单元(18)且设置排水管(19)，所述第二隔板(17)下部设置有通孔,所述第二进水管(11)通过管夹(12)固定在所述箱体(10)上。
7.根据权利要求6所述的一种农村生活污水庭院式处理系统，其特征在于，所述箱体(10)内侧底板设置有沿所述一级处理单元(13)至所述二级处理单元(18)方向倾斜向下的坡度，所述一级处理单元(13)底部设置具有阀门的第一放空管(22)，所述二级处理单元(18)底部设置具有阀门的第二放空管(21)，所述箱体(10)底部外侧设置有底座(20)。
8.根据权利要求6所述的一种农村生活污水庭院式处理系统，其特征在于，所述一级处理单元(13)与所述二级处理单元(18)内均填装有高度相同的多级填料，所述填料高度低于所述箱体(10)顶部10cm，填料顶部栽种有水生植物(16)。
9.根据权利要求8所述的一种农村生活污水庭院式处理系统，其特征在于，所述一级处理单元(13)内填装的多级填料从下到上依次为粗砾石层(13-1)、中砾石层(13-2)和粗砂层(13-3)，所述粗砾石层(13-1)高度为20-40cm，所述中砾石层(13-2)高度为15-35cm，所述粗砂层(13-3)高度为15-35cm，所述二级处理单元(18)内填装的多级填料从下到上依次为粗砾石层(18-1)、褐铁矿层(18-2)和粗砂层(18-3)，所述粗砾石层(18-1)高度为20-40cm，所述褐铁矿层(18-2)高度为15-35cm，所述粗砂层(18-3)高度为15-35cm。
10.根据权利要求9所述的一种农村生活污水庭院式处理系统，其特征在于，所述布水管(15)设置在所述一级处理单元(13)的粗砂层(13-3)上，所述布水管(15)由多个穿孔管组成，所述穿孔管上设置有斜向下布置的多个配水孔。
发明内容
为解决上述问题，本发明提供一种农村生活污水庭院式处理系统，以解决现有技术中的净化效果不理想、系统化程度低、污水治理率低的问题。
本发明提供了一种农村生活污水庭院式处理系统，包括预处理装置、主体反应器、控制箱，所述预处理装置出水端设置软管，所述主体反应器进水端设置第二进水管，所述软管与所述第二进水管连接，所述预处理装置进水端连接污水的排放管，所述主体反应器出水端设置净化水的排水管，所述预处理装置出水端低于所述主体反应器进水端，所述控制箱电连接所述预处理装置，所述预处理装置对生活污水中的悬浮物进行去除，所述主体反应器对生活污水进行协同净化，所述主体反应器顶部设置布水管，所述第二进水管通过活接连接布水管。
进一步地，所述预处理装置设置于地下，所述主体反应器及控制箱设置于地上，所述预处理装置与主体反应器均包括两级处理单元，所述预处理装置顶部安装有井筒直至地面，所述井筒顶部安装有井盖。
进一步地，所述预处理装置具有罐体，所述罐体内通过第一隔板分隔为第一单元、第二单元，所述预处理装置进水端位于第一单元且设置第一进水管，所述预处理装置出水端位于第二单元且设置软管，所述第一隔板固定连通管以连通第一单元与第二单元，所述井筒设置于所述第一单元与第二单元顶部。
进一步地，所述第一进水管设置于罐体上部，所述连通管为具有长段与短段的倒置“L”型通管结构，所述连通管短段贯穿设置于所述第一隔板上部，所述连通管长段延伸至罐体下部。
进一步地，所述第二单元内设置有潜污泵、液位传感器，所述潜污泵设置于所述第二单元底部，所述潜污泵通过软管与第二进水管连接，所述液位传感器、潜污泵均与控制箱电连接。
进一步地，所述主体反应器具有箱体，所述箱体内腔通过第二隔板分隔为一级处理单元与二级处理单元，所述主体反应器进水端位于一级处理单元且设置第二进水管，所述主体反应器出水端位于二级处理单元且设置排水管，所述第二隔板下部设置有通孔，所述第二进水管通过管夹固定在所述箱体上。
进一步地，所述箱体内侧底板设置有沿所述一级处理单元至所述二级处理单元方向倾斜向下的坡度，所述一级处理单元底部设置具有阀门的第一放空管，所述二级处理单元底部设置具有阀门的第二放空管，所述箱体底部外侧设置有底座。
进一步地，所述一级处理单元与所述二级处理单元内均填装有高度相同的多级填料，所述填料高度低于所述箱体顶部10cm，填料顶部栽种有水生植物。
进一步地，所述一级处理单元内填装的多级填料从下到上依次为粗砾石层、中砾石层和粗砂层，所述粗砾石层高度为20-40cm，所述中砾石层高度为15-35cm，所述粗砂层高度为15-35cm。
进一步地，所述二级处理单元内填装的多级填料从下到上依次为粗砾石层、褐铁矿层和粗砂层，所述粗砾石层高度为20-40cm，所述褐铁矿层高度为15-35cm，所述粗砂层高度为15-35cm。
进一步地，所述布水管设置在所述一级处理单元的粗砂层上，所述布水管由多个穿孔管组成，所述穿孔管上设置有斜向下布置的多个配水孔。
本发明中农村生活污水庭院式处理系统采用了生物处理技术，基于基质、植物和微生物的协同作用，对污水中的悬浮物、有机物、氮、磷等污染物进行过滤、吸附、吸收、分解与转化，实现了对污染物的同步高效去除，出水水质好，工艺流程简捷，运行维护简单。
本发明中农村生活污水庭院式处理系统的预处理装置的设计可通过沉淀作用使污水中的粗颗粒污染物以污泥形式沉淀，对污水进行初步净化，避免了农户生活污水直接进入主体反应器，造成填料堵塞，影响处理效果。
本发明中农村生活污水庭院式处理系统的二级处理单元填料中使用了褐铁矿，引入了厌氧铁氨氧化反应，提高了主体反应器的脱氮性能。
本发明占地面积小、安装灵活，可直接放置于农户院中，实现了对农户生活污水的就地处理，植物的栽种使得本发明还兼具景观绿化功能。
（发明人：吴晓辉;蒋岩;王虹博;贾晋炜;秦禹）
