公布日：2023.09.22
申请日：2023.08.24
分类号：C02F9/00(2023.01)I;C02F1/52(2023.01)I;C02F1/50(2023.01)I;C02F1/72(2023.01)I;C02F1/74(2023.01)I;B01F33/82(2022.01)I;B01F35/221(2022.01)I;B01F35/
80(2022.01)I;C02F103/20(2006.01)N
摘要
本发明提供了一种海水养殖废水处理装置，属于废水处理技术领域，包括处理箱，所述处理箱的内部分隔成沉淀槽与消毒槽，所述处理箱的侧部安装有动力机构，所述动力机构包括安装槽，所述安装槽开设在处理箱的侧部，所述安装槽的内部转动安装有转动杆，所述转动杆贯穿至处理箱的外侧，所述进水箱固定安装在安装槽的侧部，所述进水箱与处理箱相连通，所述转动杆延伸至进水箱的内部且与进水箱的内部转动连接。本发明通过动力机构和搅拌机构的设置，在水泵在将废水吸取至进水箱内部时，水流下落的冲击力带动扇叶转动，进而可以使转动柱转动，以此对沉淀槽内部的废水进行搅拌，将悬浮物颗粒分散均匀，增加絮凝剂与悬浮物的接触机会，提高絮凝效果。
权利要求书

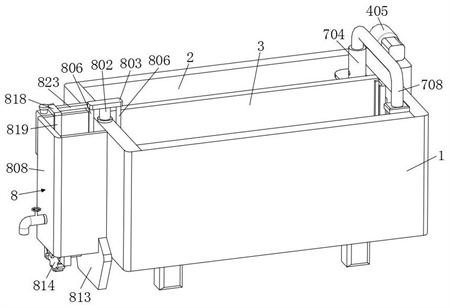

1.一种海水养殖废水处理装置及其处理方法，包括处理箱（1），其特征在于，所述处理箱（1）的内部分隔成沉淀槽（2）与消毒槽（3），所述处理箱（1）的侧部安装有动力机构（4），所述动力机构（4）包括：安装槽（401），所述安装槽（401）开设在处理箱（1）的侧部，所述安装槽（401）的内部转动安装有转动杆（402），所述转动杆（402）贯穿至处理箱（1）的外侧；进水箱（403），所述进水箱（403）固定安装在安装槽（401）的侧部，所述进水箱（403）与处理箱（1）相连通，所述转动杆（402）延伸至进水箱（403）的内部且与进水箱（403）的内部转动连接；扇叶（404），所述扇叶（404）固定安装在转动杆（402）的表面，所述扇叶（404）设置有多个；水泵（405），所述水泵（405）固定安装在进水箱（403）的顶部，所述水泵（405）的出水口延伸至进水箱（403）的内部；所述安装槽（401）的内部固定安装有安装架（406），所述转动杆（402）与安装架（406）转动连接，所述安装架（406）的侧部固定安装有安装块（407），所述安装块（407）的内部转动安装有螺纹筒（408），所述螺纹筒（408）贯穿整个安装块（407），所述螺纹筒（408）的内部螺纹安装有螺纹杆（409）；所述螺纹杆（409）的端部固定安装有连接头（410），所述安装架（406）的顶部滑动安装有支座（411），所述连接头（410）与支座（411）转动连接，所述连接头（410）的端部转动连接有第一连接杆（412），所述第一连接杆（412）的端部转动安装有第二连接杆（413），所述第二连接杆（413）的端部与转动杆（402）固定连接，所述转动杆（402）的表面固定安装有第一齿轮（414），所述安装架（406）的侧部转动安装有第二齿轮（415），所述第一齿轮（414）与第二齿轮（415）相啮合；所述第二齿轮（415）的侧部固定安装有连接轴（416），所述连接轴（416）贯穿至沉淀槽（2）的内部且端部连接有搅拌机构（5），所述搅拌机构（5）包括：第三齿轮（501），所述第三齿轮（501）固定安装在连接轴（416）的端部，所述第三齿轮（501）与沉淀槽（2）的内壁转动连接；第四齿轮（502），所述第四齿轮（502）与沉淀槽（2）的内壁转动连接，所述第四齿轮（502）与第三齿轮（501）相啮合；转动柱（503），所述转动柱（503）固定安装在第四齿轮（502）的侧壁，所述转动柱（503）与沉淀槽（2）的内壁转动连接，所述转动柱（503）表面固定安装有搅拌棒（504），所述搅拌棒（504）设置有多个；所述消毒槽（3）的内部安装有往复机构（6），所述往复机构（6）包括：滑轨（601），所述滑轨（601）固定安装在消毒槽（3）的侧壁，所述滑轨（601）的内部滑动安装有滑块（602）；第一连接板（603），所述第一连接板（603）固定安装在滑块（602）的表面，所述第一连接板（603）的侧部固定安装有第一齿板（604）；第五齿轮（605），所述第五齿轮（605）固定安装在螺纹筒（408）的表面，所述第五齿轮（605）与第一齿板（604）相啮合；安装框架（606），所述安装框架（606）固定安装在第一连接板（603）的侧壁，所述安装框架（606）滑动安装在消毒槽（3）的内部；第一滑槽（607），所述第一滑槽（607）开设在消毒槽（3）的内侧壁，所述第一滑槽（607）的内部固定安装有第一滑杆（608），所述安装框架（606）与第一滑杆（608）滑动连接；所述第三齿轮（501）的侧部安装有加气机构（7），所述加气机构（7）包括：转盘（701），所述转盘（701）固定安装在第三齿轮（501）的侧部，所述转盘（701）的偏心处转动安装有转动轴（702）；第一固定板（703），所述第一固定板（703）安装在第三齿轮（501）的顶部，所述第一固定板（703）与沉淀槽（2）固定连接，所述第一固定板（703）的顶部固定安装有气筒（704）；连接柱（705），所述连接柱（705）与转动轴（702）转动连接，所述连接柱（705）延伸至气筒（704）的内部，所述连接柱（705）的端部固定安装有活塞（706），所述活塞（706）滑动安装在气筒（704）的内部；通气孔（707），所述通气孔（707）开设在气筒（704）的表面，所述通气孔（707）设置有多个；气管（708），所述气管（708）固定安装在气筒（704）的顶部且与气筒（704）相连通，所述气管（708）延伸至消毒槽（3）的上方；通气软管（709），所述通气软管（709）固定安装在气管（708）的底部，所述通气软管（709）与安装框架（606）相连接；曝气盘（710），所述曝气盘（710）固定安装在安装框架（606）的顶部，所述曝气盘（710）设置有多个，多个所述曝气盘（710）均与通气软管（709）相连通；所述处理箱（1）的侧部设置有控制机构（8），所述控制机构（8）包括：第二滑槽（801），所述第二滑槽（801）开设在处理箱（1）的侧壁顶部，所述第二滑槽（801）的内部滑动安装有第二滑杆（802），所述第二滑杆（802）的顶部固定安装有横板（803）；第一固定杆（804），所述第一固定杆（804）固定安装在横板（803）的端部，所述第一固定杆（804）的底部固定安装有浮漂（805）；第二固定杆（806），所述第二固定杆（806）固定安装横板（803）的另一端，所述第二固定杆（806）的底部固定安装有第一挡板（807），所述第一挡板（807）与处理箱（1）滑动连接；药剂箱（808），所述药剂箱（808）固定安装在处理箱（1）的侧部，所述处理箱（1）的侧壁开设有通水口（809），所述药剂箱（808）通过通水口（809）与消毒槽（3）相连通；所述药剂箱（808）的内部滑动安装有滑板（810），所述滑板（810）与药剂箱（808）底部之间设置有弹簧（811），所述弹簧（811）设置有多个，所述滑板（810）的底部固定安装有第二齿板（812），所述第二齿板（812）贯穿至药剂箱（808）的底部且与药剂箱（808）滑动连接；所述药剂箱（808）的底部固定安装有竖板（813），所述竖板（813）的表面转动安装有第六齿轮（814），所述第六齿轮（814）与第二齿板（812）相啮合，所述药剂箱（808）的侧部固定安装有药粉箱（815），所述药剂箱（808）的侧壁开设有第一出料口（821），所述药剂箱（808）通过第一出料口（821）与药粉箱（815）相连通，所述沉淀槽（2）的侧壁开设有第二出料口（822），所述沉淀槽（2）通过第二出料口（822）与药粉箱（815）相连通，所述药粉箱（815）的侧壁滑动安装有第四连接板（816），所述第四连接板（816）的底部固定安装有第三齿板（817），所述第三齿板（817）与第六齿轮（814）相啮合；所述第四连接板（816）的顶部固定安装有第二固定板（818），所述第二固定板（818）的侧部固定安装有第二连接板（819），所述第二连接板（819）延伸至药剂箱（808）的内部，所述第二连接板（819）的端部固定安装有第二挡板（820），所述第二固定板（818）的另一端固定安装有第三固定板（823），所述第三固定板（823）的底部固定安装有第三连接板（824），所述第三连接板（824）的底部固定安装有第三挡板（825），所述第三连接板（824）的表面开设有控料孔（826），所述控料孔（826）设置有多个；浮漂（805）将跟随着水位的上升而上升，进而带动第二滑杆（802）在第二滑槽（801）的内部进行向上滑动，第二固定杆（806）将随着第二滑杆（802）的上升而上升，第一挡板（807）与通水口（809）相错开，废水进入到药剂箱（808）的内部，在水的压力作用下，滑板（810）在药剂箱（808）的内部向下滑动，滑板（810）的向下滑动可以使第二齿板（812）进行向下运动，向下运动的第二齿板（812）使第六齿轮（814）进行转动，第六齿轮（814）带动了第三齿板（817）进行向上进行运动，向上运动的第三齿板（817）带动了第四连接板（816）进行向上滑动，滑动的第四连接板（816）带动了第二固定板（818）和第三固定板（823）进行向上运动，进而可以使第二连接板（819）和第三连接板（824）进行向上运动，以此使第二挡板（820）和第三挡板（825）分别与第一出料口（821）和第二出料口（822）交错开来，使第一出料口（821）和第二出料口（822）裸露出来。
发明内容
为了弥补以上不足，本发明提供了一种克服上述技术问题或至少部分地解决上述问题的一种海水养殖废水处理装置。
本发明是这样实现的：
本发明提供一种海水养殖废水处理装置，包括处理箱，所述处理箱的内部分隔成沉淀槽与消毒槽，所述处理箱的侧部安装有动力机构，所述动力机构包括：
安装槽，所述安装槽开设在处理箱的侧部，所述安装槽的内部转动安装有转动杆，所述转动杆贯穿至处理箱的外侧；
进水箱，所述进水箱固定安装在安装槽的侧部，所述进水箱与处理箱相连通，所述转动杆延伸至进水箱的内部且与进水箱的内部转动连接；
扇叶，所述扇叶固定安装在转动杆的表面，所述扇叶设置有多个；
水泵，所述水泵固定安装在进水箱的顶部，所述水泵的出水口延伸至进水箱的内部。
在本发明的一种实施例中，所述安装槽的内部固定安装有安装架，所述转动杆与安装架转动连接，所述安装架的侧部固定安装有安装块，所述安装块的内部转动安装有螺纹筒，所述螺纹筒贯穿整个安装块，所述螺纹筒的内部螺纹安装有螺纹杆。
在本发明的一种实施例中，所述螺纹杆的端部固定安装有连接头，所述安装架的顶部滑动安装有支座，所述连接头与支座转动连接，所述连接头的端部转动连接有第一连接杆，所述第一连接杆的端部转动安装有第二连接杆，所述第二连接杆的端部与转动杆固定连接，所述转动杆的表面固定安装有第一齿轮，所述安装架的侧部转动安装有第二齿轮，所述第一齿轮与第二齿轮相啮合。
在本发明的一种实施例中，所述第二齿轮的侧部固定安装有连接轴，所述连接轴贯穿至沉淀槽的内部且端部连接有搅拌机构，所述搅拌机构包括：
第三齿轮，所述第三齿轮固定安装在连接轴的端部，所述第三齿轮与沉淀槽的内壁转动连接；
第四齿轮，所述第四齿轮与沉淀槽的内壁转动连接，所述第四齿轮与第三齿轮相啮合；
转动柱，所述转动柱固定安装在第四齿轮的侧壁，所述转动柱与沉淀槽的内壁转动连接，所述转动柱表面固定安装有搅拌棒，所述搅拌棒设置有多个。
在本发明的一种实施例中，所述消毒槽的内部安装有往复机构，所述往复机构包括：
滑轨，所述滑轨固定安装在消毒槽的侧壁，所述滑轨的内部滑动安装有滑块；
第一连接板，所述第一连接板固定安装在滑块的表面，所述第一连接板的侧部固定安装有第一齿板；
第五齿轮，所述第五齿轮固定安装在螺纹筒的表面，所述第五齿轮与第一齿板相啮合；
安装框架，所述安装框架固定安装在第一连接板的侧壁，所述安装框架滑动安装在消毒槽的内部；
第一滑槽，所述第一滑槽开设在消毒槽的内侧壁，所述第一滑槽的内部固定安装有第一滑杆，所述安装框架与第一滑杆滑动连接。
在本发明的一种实施例中，所述第三齿轮的侧部安装有加气机构，所述加气机构包括：
转盘，所述转盘固定安装在第三齿轮的侧部，所述转盘的偏心处转动安装有转动轴；
第一固定板，所述第一固定板安装在第三齿轮的顶部，所述第一固定板与沉淀槽固定连接，所述第一固定板的顶部固定安装有气筒；
连接柱，所述连接柱与转动轴转动连接，所述连接柱延伸至气筒的内部，所述连接柱的端部固定安装有活塞，所述活塞滑动安装在气筒的内部；
通气孔，所述通气孔开设在气筒的表面，所述通气孔设置有多个；
气管，所述气管固定安装在气筒的顶部且与气筒相连通，所述气管延伸至消毒槽的上方；
通气软管，所述通气软管固定安装在气管的底部，所述通气软管与安装框架相连接；
曝气盘，所述曝气盘固定安装在安装框架的顶部，所述曝气盘设置有多个，多个所述曝气盘均与通气软管相连通。
在本发明的一种实施例中，所述处理箱的侧部设置有控制机构，所述控制机构包括：
第二滑槽，所述第二滑槽开设在处理箱的侧壁顶部，所述第二滑槽的内部滑动安装有第二滑杆，所述第二滑杆的顶部固定安装有横板；
第一固定杆，所述第一固定杆固定安装在横板的端部，所述第一固定杆的底部固定安装有浮漂；
第二固定杆，所述第二固定杆固定安装横板的另一端，所述第二固定杆的底部固定安装有第一挡板，所述第一挡板与处理箱滑动连接；
药剂箱，所述药剂箱固定安装在处理箱的侧部，所述处理箱的侧壁开设有通水口，所述药剂箱通过通水口与消毒槽相连通。
在本发明的一种实施例中，所述药剂箱的内部滑动安装有滑板，所述滑板与药剂箱底部之间设置有弹簧，所述弹簧设置有多个，所述滑板的底部固定安装有第二齿板，所述第二齿板贯穿至药剂箱的底部且与药剂箱滑动连接。
在本发明的一种实施例中，所述药剂箱的底部固定安装有竖板，所述竖板的表面转动安装有第六齿轮，所述第六齿轮与第二齿板相啮合，所述药剂箱的侧部固定安装有药粉箱，所述药剂箱的侧壁开设有第一出料口，所述药剂箱通过第一出料口与药粉箱相连通，所述沉淀槽的侧壁开设有第二出料口，所述沉淀槽通过第二出料口与药粉箱相连通，所述药粉箱的侧壁滑动安装有第四连接板，所述第四连接板的底部固定安装有第三齿板，所述第三齿板与第六齿轮相啮合。
在本发明的一种实施例中，所述第四连接板的顶部固定安装有第二固定板，所述第二固定板的侧部固定安装有第二连接板，所述第二连接板延伸至药剂箱的内部，所述第二连接板的端部固定安装有第二挡板，所述第二固定板的另一端固定安装有第三固定板，所述第三固定板的底部固定安装有第三连接板，所述第三连接板的底部固定安装有第三挡板，所述第三连接板的表面开设有控料孔，所述控料孔设置有多个。
本发明提供的一种海水养殖废水处理装置，其有益效果包括有：
1.通过动力机构和搅拌机构的设置，工作人员只需要启动水泵，在水泵在将废水吸取至进水箱内部时，水流下落的冲击力带动扇叶进行转动，转动的扇叶使转动杆进行转动，进而可以使转动柱进行转动，对沉淀槽内部的废水进行搅拌，通过搅拌可以将悬浮物颗粒分散均匀，增加絮凝剂与悬浮物的接触机会，提高絮凝效果，整个过程不需要多余的工业设备，并且整个结构紧凑，便于小型海水养殖户进行安装。
2.通过往复机构和加气机构的设置，可以对废水进行曝气处理，同时对废水进行上下的搅动，加气机构通过将空气或氧气引入废水中，促使氧气与水体发生接触，从而增加溶解氧的含量，往复机构搅动废水可以增加气液界面面积，有助于氧气与废水中的污染物接触，有助于促进氧化反应的进行，加速废水中有机物的分解和氧化。
3.通过控制机构的设置，在废水进入到处理箱内部时，根据处理箱内部废水数量进行投放药剂量的控制，通过精确控制投放药量，可以避免过量使用药剂，从而节约成本，此外，准确的药剂投放量还能最大程度地减少药剂的浪费和处理过程中的负荷。
（发明人：王磊;李伟;李欣;陈会东）
