公布日：2023.08.04
申请日：2023.03.31
分类号：B02C1/14(2006.01)I;B02C7/08(2006.01)I;B02C7/12(2006.01)I;B02C23/16(2006.01)I
摘要
本发明涉及污泥制砖技术领域，尤其是一种污泥制砖筛分研磨装置，包括，研磨筛分机构，其包括处理仓，以及贯穿设于所述处理仓上的转动件，所述转动件的外部套设有一号弹簧，还包括设于所述转动件上的研磨筛盘组件；所述研磨筛盘组件包括固定设于所述处理仓内壁的中层研磨筛盘，以及固定设于所述转动件上的下层研磨筛盘，还包括滑移设于所述转动件上的上层研磨筛分件；所述一号弹簧提供下压力至上层研磨筛分件使其贴合中层研磨筛盘上表面。该污泥制砖筛分研磨装置，在粒径差较大的污泥混合物进行研磨筛分时可以分层处理，进行多级筛分研磨，保障污泥混合物的出料粒径，同时能够避免筛分孔堵塞和研磨盘卡死。
权利要求书

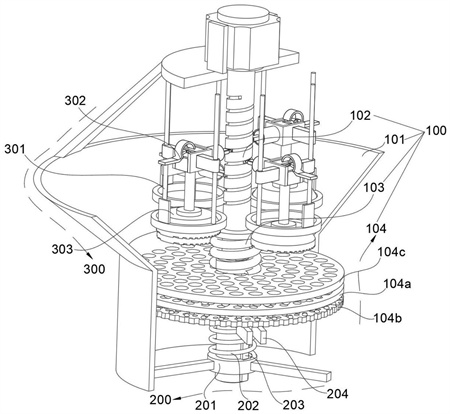

1.一种污泥制砖筛分研磨装置，其特征在于：包括，研磨筛分机构(100)，其包括处理仓(101)，以及贯穿设于所述处理仓(101)上的转动件(102)，所述转动件(102)的外部套设有一号弹簧(103)，还包括设于所述转动件(102)上的研磨筛盘组件(104)；所述研磨筛盘组件(104)包括固定设于所述处理仓(101)内壁的中层研磨筛盘(104a)，以及固定设于所述转动件(102)上的下层研磨筛盘(104b)，还包括滑移设于所述转动件(102)上的上层研磨筛分件(104c)；所述一号弹簧(103)提供下压力至上层研磨筛分件(104c)使其贴合中层研磨筛盘(104a)上表面。
2.如权利要求1所述的污泥制砖筛分研磨装置，其特征在于：所述转动件(102)包括设于所述处理仓(101)上的驱动电机，以及设于所述驱动电机上的转轴(102a)，所述转轴(102a)的外壁设有固定盘(102b)，还包括设于所述转轴(102a)上的斜槽(102c)；所述上层研磨筛分件(104c)包括滑移设于所述斜槽(102c)上的斜块(104c-2)，以及设于所述斜块(104c-2)上的上层研磨筛盘(104c-1)。
3.如权利要求2所述的污泥制砖筛分研磨装置，其特征在于：还包括，锤击机构(300)，其包括设于所述处理仓(101)上的限位组件(301)，以及设于所述限位组件(301)上的卡接提升组件(302)，还包括设于所述卡接提升组件(302)上的重力锤组件(303)，所述转动件(102)通过转动上提卡接提升组件(302)至某一高度后释放重力锤组件(303)下砸；所述卡接提升组件(302)包括滑移承重件(302a)，以及滑移设于滑移承重件(302a)外部的推移件(302b)，所述推移件(302b)内贯穿设有滑移的定位件(302c)；所述转动件(102)还包括设于所述转轴(102a)上的螺纹槽(102e)，所述螺纹槽(102e)用于引导定位件(302c)上移。
4.如权利要求3所述的污泥制砖筛分研磨装置，其特征在于：所述滑移承重件(302a)包括承重框(302a-1)，以及设于所述承重框(302a-1)内表面的定位块(302a-2)，还包括设于所述承重框(302a-1)表面的滑动槽(302a-3)；所述推移件(302b)包括滑移设于所述承重框(302a-1)上的限位框(302b-1)，以及设于所述限位框(302b-1)上的支撑桶(302b-2)，所述支撑桶(302b-2)的内部滑移连接有推板(302b-3)，还包括设于所述推板(302b-3)上的三号弹簧(302b-4)；所述定位件(302c)包括设于所述推板(302b-3)上的滑条(302c-1)，以及分别设于所述滑条(302c-1)两端的定位滑块(302c-2)和承重块(302c-3)，还包括设于所述承重块(302c-3)上的定位槽(302c-4)；所述定位滑块(302c-2)和螺纹槽(102e)滑动连接。
5.如权利要求4所述的污泥制砖筛分研磨装置，其特征在于：所述限位组件(301)包括设于所述处理仓(101)上的限位柱(301a)，以及滑移设于所述限位柱(301a)上的滑动块(301c)，所述滑动块(301c)的外壁和限位框(302b-1)的外壁固定连接。
6.如权利要求5所述的污泥制砖筛分研磨装置，其特征在于：所述重力锤组件(303)包括设于所述承重框(302a-1)上的连杆(303a)，以及设于所述连杆(303a)上的破碎锤(303b)，还包括开设于所述破碎锤(303b)底部的槽口(303c)。7.如权利要求6所述的污泥制砖筛分研磨装置，其特征在于：所述卡接提升组件(302)还包括设于所述承重框(302a-1)上的抵触件(302d)，所述抵触件(302d)包括旋转设于所述承重框(302a-1)上的弧形压条(302d-1)，以及设于所述弧形压条(302d-1)上的重力柄(302d-2)；所述滑移承重件(302a)还包括设于所述承重框(302a-1)上的插入槽(302a-4)；所述限位组件(301)还包括设于所述限位柱(301a)上的套环(301b)，以及设于所述套环(301b)上的阻挡块(301d)。
8.如权利要求2～7任一所述的污泥制砖筛分研磨装置，其特征在于：还包括，拍打机构(200)，其包括设于所述处理仓(101)内的固定件(201)，以及滑移设于所述固定件(201)上的滑动件(203)，所述滑动件(203)的外部套设有二号弹簧(202)，还包括设于所述滑动件(203)上的拍打臂(204)；所述转动件(102)还包括设于所述转轴(102a)上的推移槽(102d)，所述转轴(102a)转动时通过推移槽(102d)推动滑动件(203)滑移，配合二号弹簧(202)的弹力推动拍打臂(204)进行拍打。
9.如权利要求8所述的污泥制砖筛分研磨装置，其特征在于：所述推移槽(102d)包括下滑面(102d-1)、竖直面(102d-2)和环状面(102d-3)；所述固定件(201)包括设于所述处理仓(101)内的支撑环(201a)，以及开设于所述支撑环(201a)上的限位槽(201b)。
10.如权利要求9所述的污泥制砖筛分研磨装置，其特征在于：所述滑动件(203)包括滑移设于所述限位槽(201b)上的限位条(203b)，所述限位条(203b)上设有滑动套(203a)，还包括设于所述滑动套(203a)内壁的凸块(203c)。
发明内容
本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本申请的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊，而这种简化或省略不能用于限制本发明的范围。
鉴于上述或现有技术中存在粒径差较大时难以进行研磨筛分的问题，提出了本发明。
因此，本发明的目的是提供一种污泥制砖筛分研磨装置。
为解决上述技术问题，本发明提供如下技术方案：包括，研磨筛分机构，其包括处理仓，以及贯穿设于所述处理仓上的转动件，所述转动件的外部套设有一号弹簧，还包括设于所述转动件上的研磨筛盘组件；所述研磨筛盘组件包括固定设于所述处理仓内壁的中层研磨筛盘，以及固定设于所述转动件上的下层研磨筛盘，还包括滑移设于所述转动件上的上层研磨筛分件；所述一号弹簧提供下压力至上层研磨筛分件使其贴合中层研磨筛盘上表面。
作为本发明污泥制砖筛分研磨装置的一种优选方案，其中：所述转动件包括设于所述处理仓上的驱动电机，以及设于所述驱动电机上的转轴，所述转轴的外壁设有固定盘，还包括设于所述转轴上的斜槽；所述上层研磨筛分件包括滑移设于所述斜槽上的斜块，以及设于所述斜块上的上层研磨筛盘。
作为本发明污泥制砖筛分研磨装置的一种优选方案，其中：还包括，锤击机构，其包括设于所述处理仓上的限位组件，以及设于所述限位组件上的卡接提升组件，还包括设于所述卡接提升组件上的重力锤组件，所述转动件通过转动上提卡接提升组件至某一高度后释放重力锤组件下砸；所述卡接提升组件包括滑移承重件，以及滑移设于滑移承重件外部的推移件，所述推移件内贯穿设有滑移的定位件；所述转动件还包括设于所述转轴上的螺纹槽，所述螺纹槽用于引导定位件上移。
作为本发明污泥制砖筛分研磨装置的一种优选方案，其中：所述滑移承重件包括承重框，以及设于所述承重框内表面的定位块，还包括设于所述承重框表面的滑动槽；所述推移件包括滑移设于所述承重框上的限位框，以及设于所述限位框上的支撑桶，所述支撑桶的内部滑移连接有推板，还包括设于所述推板上的三号弹簧；所述定位件包括设于所述推板上的滑条，以及分别设于所述滑条两端的定位滑块和承重块，还包括设于所述承重块上的定位槽；所述定位滑块和螺纹槽滑动连接。
作为本发明污泥制砖筛分研磨装置的一种优选方案，其中：所述限位组件包括设于所述处理仓上的限位柱，以及滑移设于所述限位柱上的滑动块，所述滑动块的外壁和限位框的外壁固定连接。
作为本发明污泥制砖筛分研磨装置的一种优选方案，其中：所述重力锤组件包括设于所述承重框上的连杆，以及设于所述连杆上的破碎锤，还包括开设于所述破碎锤底部的槽口。
作为本发明污泥制砖筛分研磨装置的一种优选方案，其中：所述卡接提升组件还包括设于所述承重框上的抵触件，所述抵触件包括旋转设于所述承重框上的弧形压条，以及设于所述弧形压条上的重力柄；所述滑移承重件还包括设于所述承重框上的插入槽；所述限位组件还包括设于所述限位柱上的套环，以及设于所述套环上的阻挡块。
作为本发明污泥制砖筛分研磨装置的一种优选方案，其中：还包括，拍打机构，其包括设于所述处理仓内的固定件，以及滑移设于所述固定件上的滑动件，所述滑动件的外部套设有二号弹簧，还包括设于所述滑动件上的拍打臂；所述转动件还包括设于所述转轴上的推移槽，所述转轴转动时通过推移槽推动滑动件滑移，配合二号弹簧的弹力推动拍打臂进行拍打。
作为本发明污泥制砖筛分研磨装置的一种优选方案，其中：所述推移槽包括下滑面、竖直面和环状面；所述固定件包括设于所述处理仓内的支撑环，以及开设于所述支撑环上的限位槽。
作为本发明污泥制砖筛分研磨装置的一种优选方案，其中：所述滑动件包括滑移设于所述限位槽上的限位条，所述限位条上设有滑动套，还包括设于所述滑动套内壁的凸块。
本发明的污泥制砖筛分研磨装置的有益效果：本发明在研磨过程中，上层研磨筛盘和中层研磨筛盘之间较大的颗粒会上推上层研磨筛盘，通过一号弹簧对上层研磨筛盘提供下压力，致使内部较大的污泥混合物进行粉碎筛分，同时，三层研磨筛盘彼此之间的错位可以辅助推动污泥混合物掉落进入下级，避免堵塞和卡死，在粒径差较大的污泥混合物进行研磨筛分时可以分层处理，进行多级筛分研磨，保障污泥混合物的出料粒径，同时能够避免筛分孔堵塞和研磨盘卡死。
（发明人：潘政红;薛琦;邱雪;龙汪洋;李博文;刘鹏;李久浪）
