公布日：2024.03.08
申请日：2024.01.31
分类号：C02F1/40(2023.01)I;B08B9/087(2006.01)I;B08B9/093(2006.01)I
摘要
本发明公开了一种含油污水处理装置，涉及到污水处理领域，包括包括污水箱，污水箱的上方设置有圆柱型的污油箱，污水箱和污油箱之间连通有污油细管，污油箱的底部向污油细管倾斜；污油箱内设置有清洁组件；清洁组件包括升降单元、倾斜单元、驱动单元、传动单元、转动单元、底壁清扫单元和侧壁清扫单元。通过清扫轮在污油箱的侧壁上移动并自转，使清扫轮将污油箱上的油污刷下，清扫辊与倾斜的污油箱底壁贴合，将污油箱的底壁的油污刷下，且清扫辊能够进行伸缩移动，使清扫辊转动能够覆盖污油箱椭圆形的底壁，对污油箱内油污的清理效果更好，清扫死角更少，节省了人工清理污油箱，省时省力。
权利要求书

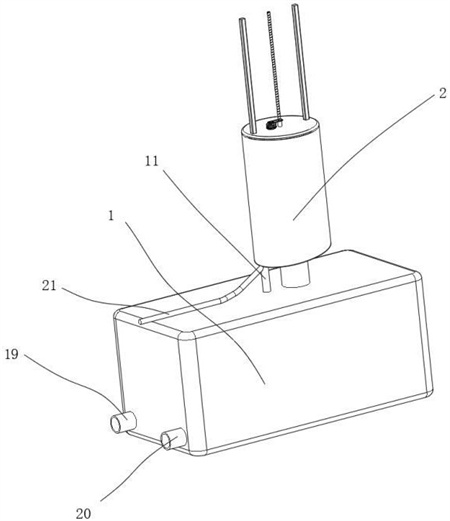

1.一种含油污水处理装置，包括污水箱（1），其特征在于：所述污水箱（1）的上方设置有圆柱型的污油箱（2），所述污水箱（1）和所述污油箱（2）之间连通有污油细管（11），所述污油箱（2）的底部向所述污油细管（11）倾斜；所述污油箱（2）内设置有清洁组件；所述清洁组件包括升降单元（3）、倾斜单元（4）、驱动单元（5）、传动单元（6）、转动单元（7）、底壁清扫单元（8）和侧壁清扫单元（9）；所述驱动单元（5）、传动单元（6）、转动单元（7）、底壁清扫单元（8）和侧壁清扫单元（9）均设置在所述倾斜单元（4）上，所述倾斜单元（4）设置在所述升降单元（3）上，且所述升降单元（3）能够带动所述倾斜单元（4）在所述污油箱（2）内垂直移动；所述底壁清扫单元（8）包括清扫辊（81）、伸缩筒（82）、伸缩杆（83）和压紧弹簧（84），所述侧壁清扫单元（9）包括清扫轮（91），所述压紧弹簧（84）能够通过伸缩杆（83）将所述清扫辊（81）移动，使所述清扫辊（81）带动所述清扫轮（91）移动压紧在所述污油箱（2）的内壁上；所述驱动单元（5）能够通过所述转动单元（7），使所述驱动单元（5）、传动单元（6）、底壁清扫单元（8）和侧壁清扫单元（9）转动；同时，所述驱动单元（5）能够驱动所述伸缩筒（82）转动，伸缩筒（82）通过伸缩杆（83）带动清扫辊（81）转动；当所述清扫辊（81）转动时，所述清扫辊（81）通过所述传动单元（6）带动所述清扫轮（91）转动；当所述倾斜单元（4）能够将所述底壁清扫单元（8）倾斜，使所述清扫辊（81）与所述污油箱（2）的底部贴合；所述伸缩杆（83）的截面为矩形设置，所述伸缩筒（82）的内壁截面为矩形设置，所述伸缩杆（83）滑动配合在所述伸缩筒（82）内并与所述伸缩筒（82）相匹配，所述压紧弹簧（84）的一端固定安装在所述伸缩筒（82）上，所述压紧弹簧（84）的另一端固定安装在所述伸缩杆（83）上，所述伸缩杆（83）远离所述压紧弹簧（84）的一端固定安装在所述清扫辊（81）上；所述侧壁清扫单元（9）还包括支撑架（92）和支撑杆（93），所述清扫轮（91）的两端均固定安装有转动轴，转动轴转动连接在所述支撑架（92）上，所述支撑杆（93）固定安装在所述支撑架（92）上，所述清扫辊（81）远离伸缩筒（82）的一端转动连接在所述支撑架（92）上；所述传动单元（6）包括主动锥齿轮（61）、被动锥齿轮（62）、传动轴和传动皮带件（63），传动轴转动连接在所述支撑杆（93）上，所述主动锥齿轮（61）固定套接在所述伸缩杆（83）上，所述被动锥齿轮（62）固定安装在传动轴远离所述支撑杆（93）的一端，且所述主动锥齿轮（61）与所述被动锥齿轮（62）相啮合；所述传动皮带件（63）包括传动主动皮带轮、传动被动皮带轮和传动皮带，传动主动皮带轮固定套接在传动轴上，传动被动皮带轮固定套接在转动轴上，传动皮带连接在传动主动皮带轮和传动被动皮带轮上；所述转动单元（7）包括转动盘（71）、固定轴（72）、滑动块（73）、固定板（74）、转动齿圈（75）和转动齿轮（76）；固定轴（72）固定安装在转动盘（71）的底部，所述滑动块（73）固定安装在固定轴（72）远离转动盘（71）的一端，所述支撑杆（93）贯穿所述滑动块（73）并与所述滑动块（73）滑动配合，所述转动齿圈（75）固定安装在所述转动盘（71）的底部并与所述转动齿轮（76）相啮合，所述驱动单元（5）能够带动所述转动齿轮（76）转动，所述固定板（74）固定安装在所述滑动块（73）上，所述固定板（74）上固定安装有支撑板（12），所述伸缩筒（82）转动连接在所述支撑板（12）上，所述驱动单元（5）设置在所述固定板（74）上；所述驱动单元（5）包括驱动电机（51）、驱动轴（52）和驱动皮带件（53）；所述驱动电机（51）固定安装在所述固定板（74）上，所述驱动轴（52）固定安装在所述驱动电机（51）的输出端，所述固定板（74）上固定安装有安装块，所述驱动轴（52）贯穿安装块并与安装块转动连接，所述转动齿轮（76）固定安装在所述驱动轴（52）远离驱动电机（51）的一端，所述驱动皮带件（53）包括驱动主动皮带轮、驱动被动皮带轮和驱动皮带，驱动主动皮带轮固定套接在所述驱动轴（52）上，驱动被动皮带轮固定套接在所述伸缩筒（82）上，驱动皮带连接在驱动主动皮带轮和驱动被动皮带轮上；所述倾斜单元（4）包括倾斜座（41）、倾斜杆（42）和电动推杆（43），所述倾斜座（41）固定安装在所述转动盘（71）上，所述倾斜杆（42）转动连接在所述倾斜座（41）上，所述电动推杆（43）转动连接在所述倾斜杆（42）上，所述电动推杆（43）的输出端转动连接在倾斜座（41）上。
2.根据权利要求1所述的一种含油污水处理装置，其特征在于：所述污油箱（2）的顶部可拆卸安装有顶盖（13）；所述升降单元（3）包括升降电机（31）、螺纹套筒（32）、螺纹杆（33）和升降皮带件（34）；所述升降电机（31）固定安装在所述顶盖（13）上，所述螺纹套筒（32）转动连接在所述顶盖（13）上，所述螺纹杆（33）固定安装在所述倾斜杆（42）上，所述螺纹杆（33）穿过所述螺纹套筒（32）并与所述螺纹套筒（32）螺纹配合，所述升降皮带件（34）包括升降主动皮带轮、升降被动皮带轮和升降皮带，升降主动皮带轮固定安装在所述升降电机（31）的输出端，升降被动皮带轮固定套接在所述螺纹套筒（32）上，升降皮带连接在升降主动皮带轮和升降被动皮带轮上。
3.根据权利要求2所述的一种含油污水处理装置，其特征在于：所述倾斜杆（42）上固定套接有限位盘（14），所述限位盘（14）为镂空设置，所述限位盘（14）与所述污油箱（2）的侧壁滑动配合，所述限位盘（14）固定安装有两根限位杆（15），所述限位杆（15）贯穿所述顶盖（13）并与所述顶盖（13）滑动配合；所述支撑架（92）上固定安装有清扫块（22），所述清扫块（22）与污油箱（2）的侧壁相抵。
4.根据权利要求1所述的一种含油污水处理装置，其特征在于：所述转动单元（7）、传动单元（6）、侧壁清扫单元（9）和底壁清扫单元（8）均设置在防护壳（18）内，所述防护壳（18）的底部和一侧为开口设置，所述清扫辊（81）通过防护壳（18）的底部开口伸出，所述清扫轮（91）通过防护壳（18）的一侧开口伸出，所述转动盘（71）转动连接在所述防护壳（18）上，所述固定板（74）上固定安装有清洁液箱（16），所述清洁液箱（16）内设置有喷洒泵，所述清洁液箱（16）外固定安装有喷洒管（17），所述喷洒管（17）上开设有喷洒孔，喷射泵与喷洒管（17）相连通，所述防护壳（18）对应喷洒管（17）位置开设有开放孔。
5.根据权利要求1所述的一种含油污水处理装置，其特征在于：所述污水箱（1）上固定连通有进水管（19）和出水管（20），所述污水箱（1）内设置有进水泵和出水泵，进水泵的输入端与所述进水管（19）连通，出水泵的输出端与所述出水管（20）连通，所述污油箱（2）的底部固定连通有出油管（21），所述出油管（21）和污油细管（11）内均安装有电磁阀。
发明内容
本申请的目的在于提供一种含油污水处理装置，通过清扫轮在污油箱的侧壁上移动并自转，使清扫轮将污油箱上的油污刷下，清扫辊与倾斜的污油箱底壁贴合，将污油箱的底壁的油污刷下，且清扫辊能够进行伸缩移动，使清扫辊转动能够覆盖污油箱椭圆形的底壁，对污油箱内油污的清理效果更好，清扫死角更少，节省了人工清理污油箱，省时省力。
为实现上述目的，本申请提供如下技术方案：一种含油污水处理装置，包括污水箱，所述污水箱的上方设置有圆柱型的污油箱，所述污水箱和所述污油箱之间连通有污油细管，所述污油箱的底部向所述污油细管倾斜；所述污油箱内设置有清洁组件；
所述清洁组件包括升降单元、倾斜单元、驱动单元、传动单元、转动单元、底壁清扫单元和侧壁清扫单元；所述驱动单元、传动单元、转动单元、底壁清扫单元和侧壁清扫单元均设置在所述倾斜单元上，所述倾斜单元设置在所述升降单元上，且所述升降单元能够带动所述倾斜单元在所述污油箱内垂直移动；
所述底壁清扫单元包括清扫辊、伸缩筒、伸缩杆和压紧弹簧，所述侧壁清扫单元包括清扫轮，所述压紧弹簧能够通过伸缩杆将所述清扫辊移动，使所述清扫辊带动所述清扫轮移动压紧在所述污油箱的内壁上；
所述驱动单元能够通过所述转动单元，使所述驱动单元、传动单元、底壁清扫单元和侧壁清扫单元转动；
同时，所述驱动单元能够驱动所述伸缩筒转动，伸缩筒通过伸缩杆带动清扫辊转动；
当所述清扫辊转动时，所述清扫辊通过所述传动单元带动所述清扫轮转动；
当所述倾斜单元能够将所述底壁清扫单元倾斜，使所述清扫辊与所述污油箱的底部贴合。
优选的，所述伸缩杆的截面为矩形设置，所述伸缩筒的内壁截面为矩形设置，所述伸缩杆滑动配合在所述伸缩筒内并与所述伸缩筒相匹配，所述压紧弹簧的一端固定安装在所述伸缩筒上，所述压紧弹簧的另一端固定安装在所述伸缩杆上，所述伸缩杆远离所述压紧弹簧的一端固定安装在所述清扫辊上；所述侧壁清扫单元还包括支撑架和支撑杆，所述清扫轮的两端均固定安装有转动轴，转动轴转动连接在所述支撑架上，所述支撑杆固定安装在所述支撑架上，所述清扫辊远离伸缩筒的一端转动连接在所述支撑架上。
优选的，所述传动单元包括主动锥齿轮、被动锥齿轮、传动轴和传动皮带件，传动轴转动连接在所述支撑杆上，所述主动锥齿轮固定套接在所述伸缩杆上，所述被动锥齿轮固定安装在传动轴远离所述支撑杆的一端，且所述主动锥齿轮与所述被动锥齿轮相啮合；所述传动皮带件包括传动主动皮带轮、传动被动皮带轮和传动皮带，传动主动皮带轮固定套接在传动轴上，传动被动皮带轮固定套接在转动轴上，传动皮带连接在传动主动皮带轮和传动被动皮带轮上。
优选的，所述转动单元包括转动盘、固定轴、滑动块、固定板、转动齿圈和转动齿轮；固定轴固定安装在转动盘的底部，所述滑动块固定安装在固定轴远离转动盘的一端，所述支撑杆贯穿所述滑动块并与所述滑动块滑动配合，所述转动齿圈固定安装在所述转动盘的底部并与所述转动齿轮相啮合，所述驱动单元能够带动所述转动齿轮转动，所述固定板固定安装在所述滑动块上，所述固定板上固定安装有支撑板，所述伸缩筒转动连接在所述支撑板上，所述驱动单元设置在所述固定板上。
优选的，所述驱动单元包括驱动电机、驱动轴和驱动皮带件；所述驱动电机固定安装在所述固定板上，所述驱动轴固定安装在所述驱动电机的输出端，所述固定板上固定安装有安装块，所述驱动轴贯穿安装块并与安装块转动连接，所述转动齿轮固定安装在所述驱动轴远离驱动电机的一端，所述驱动皮带件包括驱动主动皮带轮、驱动被动皮带轮和驱动皮带，驱动主动皮带轮固定套接在所述驱动轴上，驱动被动皮带轮固定套接在所述伸缩筒上，驱动皮带连接在驱动主动皮带轮和驱动被动皮带轮上。
优选的，所述倾斜单元包括倾斜座、倾斜杆和电动推杆，所述倾斜座固定安装在所述转动盘上，所述倾斜杆转动连接在所述倾斜座上，所述电动推杆转动连接在所述倾斜杆上，所述电动推杆的输出端转动连接在倾斜座上。
优选的，所述污油箱的顶部可拆卸安装有顶盖；所述升降单元包括升降电机、螺纹套筒、螺纹杆和升降皮带件；所述升降电机固定安装在所述顶盖上，所述螺纹套筒转动连接在所述顶盖上，所述螺纹杆固定安装在所述倾斜杆上，所述螺纹杆穿过所述螺纹套筒并与所述螺纹套筒螺纹配合，所述升降皮带件包括升降主动皮带轮、升降被动皮带轮和升降皮带，升降主动皮带轮固定安装在所述升降电机的输出端，升降被动皮带轮固定套接在所述螺纹套筒上，升降皮带连接在升降主动皮带轮和升降被动皮带轮上。
优选的，所述倾斜杆上固定套接有限位盘，所述限位盘为镂空设置，所述限位盘与所述污油箱的侧壁滑动配合，所述限位盘固定安装有两根限位杆，所述限位杆贯穿所述顶盖并与所述顶盖滑动配合；
所述支撑架上固定安装有清扫块，所述清扫块与污油箱的侧壁相抵。
优选的，所述转动单元、传动单元、侧壁清扫单元和底壁清扫单元均设置在防护壳内，所述防护壳的底部和一侧为开口设置，所述清扫辊通过防护壳的底部开口伸出，所述清扫轮通过防护壳的一侧开口伸出，所述转动盘转动连接在所述防护壳上，所述固定板上固定安装有清洁液箱，所述清洁液箱内设置有喷洒泵，所述清洁液箱外固定安装有喷洒管，所述喷洒管上开设有喷洒孔，喷射泵与喷洒管相连通，所述防护壳对应喷洒管位置开设有开放孔。
优选的，所述污水箱上固定连通有进水管和出水管，所述污水箱内设置有进水泵和出水泵，进水泵的输入端与所述进水管连通，出水泵的输出端与所述出水管连通，所述污油箱的底部固定连通有出油管，所述出油管和污油细管内均安装有电磁阀。
综上，本发明的技术效果和优点：
1、本发明中，污油箱的底部为倾斜设置，能够使污油箱内的污水通过污油细管排走，污油箱内不易残留，通过清扫轮在污油箱的侧壁上移动并自转，使清扫轮将污油箱上的油污刷下，当清扫辊下降至污油箱底部时，倾斜单元将底壁清扫单元倾斜，使清扫辊与倾斜的污油箱底壁贴合，清扫辊在污油箱的底壁转动并自转，将污油箱的底壁的油污刷下，且清扫辊能够进行伸缩移动，使清扫辊转动能够覆盖污油箱椭圆形的底壁，对污油箱内油污的清理效果更好，清扫死角更少，节省了人工清理污油箱，省时省力；
2、本发明中，限位盘保证倾斜杆和螺纹杆不易晃动，限位杆增加限位盘的稳定性，同时减小螺纹杆的侧向受力；
3、本发明中，通过清洁液箱向污油箱的侧壁喷出清洁液，能够分解油脂，提高对污油的清理效果。
（发明人：董海龙;陈军荣;程贤臣;王百青;王超;刘林华;吕树华）
