公布日：2023.09.19
申请日：2023.08.18
分类号：C02F1/66(2023.01)I;C02F1/00(2023.01)I;B01F35/71(2022.01)I;B01F27/90(2022.01)I;B01D33/04(2006.01)I;B01D33/46(2006.01)I;C02F103/18(2006.01)N
摘要
本发明涉及脱硫废水处理技术领域，提出了一种脱硫废水泥水混合装置及其方法，包括混合装置本体和第四安装台，所述第四安装台的顶部分别通过螺丝固定连接有壳体和底座，通过储料桶、推动块等结构的设置，启动第一电机，第一电机的输出轴带动第一主动轮和第一主动锥齿轮同时转动，第一主动锥齿轮通过立杆等带动搅拌叶转动，第一主动轮通过第一从动轮等带动传动杆转动，传动杆通过转盘等带动推动块前后往复移动将储料桶内部的碱性中和剂批次阶段的输入到壳体内部，使污水和碱性中和剂的反应更加充分。通过上述技术方案，解决了现有技术中的搅拌混合效果不理想，无法持续性进行固液分离，滤布容易堵塞问题。
权利要求书
1.一种脱硫废水泥水混合装置，其特征在于，包括混合装置本体（1）和第四安装台（6），所述第四安装台（6）的顶部分别通过螺丝固定连接有壳体（5）和底座（15），所述底座（15）的顶部安装有水泵（7），所述水泵（7）的输出端分别通过螺丝固定连接有排水管（8）和出水管（9），所述出水管（9）的另一端筒螺丝固定连接在所述壳体（5）的顶部，所述壳体（5）的顶部通过螺丝固定连接有进水管（16），所述混合装置本体（1）的内部分别设置有加料搅拌装置（2）、固液分离排放装置（3）以及防堵清理装置（4），所述加料搅拌装置（2）包括第一安装台（202），所述第一安装台（202）通过螺丝固定连接在所述壳体（5）的顶部，所述第一安装台（202）的顶部安装有第一电机（201），所述第一电机（201）的输出端分别通过联轴器连接有同轴设置的第一主动轮（203）和第一主动锥齿轮（217），所述第四安装台（6）的顶部通过螺丝固定连接有支撑板（14），所述支撑板（14）的内部转动安装有传动杆（206），所述传动杆（206）的外周面上通过螺丝固定连接有第一从动轮（205），所述传动杆（206）的一端通过螺丝固定连接有转盘（207）。
2.根据权利要求1所述的一种脱硫废水泥水混合装置，其特征在于，所述加料搅拌装置（2）还包括下料口（218），所述下料口（218）通过螺丝固定连接在所述壳体（5）的顶部，所述下料口（218）的顶部通过螺丝固定连接有盖板（219），所述下料口（218）的一侧通过螺丝固定连接有滑动套（211），所述滑动套（211）的内部滑动装配有推动块（210），所述推动块（210）的一侧通过螺丝固定连接有顶杆（209），所述顶杆（209）的内部转动安装有推杆（208），所述推杆（208）的另一端活动铰接在所述转盘（207）上，所述滑动套（211）的顶部通过螺丝固定连接有储料桶（212），所述壳体（5）的顶部通过螺丝固定连接有固定盘（213），所述壳体（5）和所述固定盘（213）的内部共同转动安装有立杆（214），所述立杆（214）的外周面上通过螺丝固定连接有若干个等距均布的搅拌叶（215），所述立杆（214）的顶部通过螺丝固定连接有固定杆（220），所述固定杆（220）的顶部通过螺丝固定连接有第一从动锥齿轮（216）。

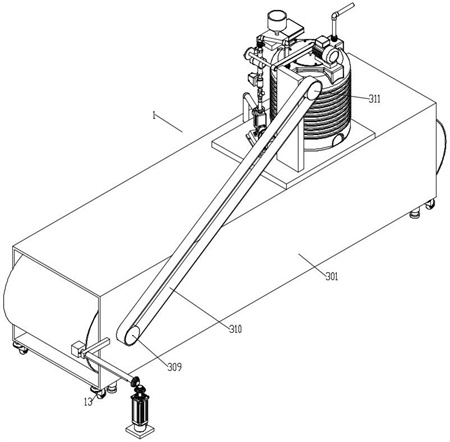

3.根据权利要求2所述的一种脱硫废水泥水混合装置，其特征在于，所述固液分离排放装置（3）包括防护罩（301），所述第四安装台（6）通过螺丝固定连接在所述防护罩（301）的顶部，所述防护罩（301）的内部分别转动安装有第一长杆（305）和第二长杆（306），所述第一长杆（305）和所述第二长杆（306）的外周面上均通过螺丝固定连接有滚筒（302），所述第二长杆（306）的一端通过螺丝固定连接有第二从动轮（309），所述防护罩（301）的内部通过螺丝固定连接有液体分离箱（304），所述防护罩（301）的一侧通过螺丝固定连接有第二安装台（307），所述第二安装台（307）的顶部安装有真空泵（308），所述传动杆（206）的另一端通过螺丝固定连接有第二主动轮（311），所述防护罩（301）的底部转动安装有四个对称布置的万向轮（13），所述防护罩（301）的底部通过螺丝固定连接有竖套（10），所述竖套（10）的内部螺纹安装有升降螺杆（11），所述升降螺杆（11）的底部通过螺丝固定连接有防滑块（12）。
4.根据权利要求3所述的一种脱硫废水泥水混合装置，其特征在于，所述防堵清理装置（4）包括第三安装台（409），所述第三安装台（409）的顶部安装有伺服电机（408），所述伺服电机（408）的输出端通过联轴器连接有同轴设置的第二主动锥齿轮（407），所述防护罩（301）的一侧通过螺丝固定连接有固定块（402），所述固定块（402）的内部转动安装有转动套（403），所述转动套（403）的一端通过螺丝固定连接有第二从动锥齿轮（406），所述转动套（403）的内部螺纹安装有第一螺杆（404），所述第一螺杆（404）的一端通过螺丝固定连接有清理块（401），所述清理块（401）的一侧通过螺丝固定连接有限位杆（405），所述限位杆（405）滑动装配在所述固定块（402）的内部。
5.根据权利要求4所述的一种脱硫废水泥水混合装置，其特征在于，所述第一主动锥齿轮（217）和所述第一从动锥齿轮（216）相啮合，所述第一主动轮（203）和所述第一从动轮（205）的表面上共同套设有第一皮带（204），所述支撑板（14）的内部开设有第一圆槽，所述传动杆（206）穿过所述第一圆槽的内部，所述第一从动轮（205）的内部开设有第二圆槽，所述传动杆（206）穿过所述第二圆槽的内部，所述滑动套（211）的内部开设有滑动槽，所述推动块（210）滑动连接在所述滑动槽的内部。
6.根据权利要求5所述的一种脱硫废水泥水混合装置，其特征在于，两个所述滚筒（302）的内部均开设有第三圆槽，所述第一长杆（305）和所述第二长杆（306）分别穿过两个所述第三圆槽的内部，所述防护罩（301）的内部开设有第四圆槽，所述排水管（8）的一端穿过所述第四圆槽的内部，所述防护罩（301）的内部开设有横槽，所述第二长杆（306）的一端穿过所述横槽的内部，所述第二主动轮（311）和所述第二从动轮（309）的表面上共同套设有第二皮带（310），两个所述滚筒（302）的表面上共同套设有滤布（303）。
7.根据权利要求6所述的一种脱硫废水泥水混合装置，其特征在于，所述第二主动锥齿轮（407）和所述第二从动锥齿轮（406）相啮合，所述固定块（402）的内部开设有转动槽，所述转动套（403）的一端嵌套在所述转动槽的内部，所述转动套（403）的内部开设有螺纹槽，所述第一螺杆（404）螺纹连接在所述螺纹槽的内部，所述第一螺杆（404）和所述螺纹槽的形状尺寸均相同，所述固定块（402）的内部开设有通槽，所述限位杆（405）穿过所述通槽的内部。
8.一种脱硫废水泥水混合方法，采用如权利要求7所述的一种脱硫废水泥水混合装置，其特征在于，具体步骤如下：S1、将待处理的脱硫废水从进水管（16）输入到壳体（5）内部，启动第一电机（201），第一电机（201）的输出轴带动第一主动轮（203）和第一主动锥齿轮（217）同时转动；S2、第一主动锥齿轮（217）带动第一从动锥齿轮（216）转动，第一从动锥齿轮（216）通过固定杆（220）带动立杆（214）转动，立杆（214）带动搅拌叶（215）转动，第一主动轮（203）通过第一皮带（204）带动第一从动轮（205）转动，第一从动轮（205）带动传动杆（206）转动，传动杆（206）带动转盘（207）和第二主动轮（311）同时转动；S3、转盘（207）转动通过推杆（208）带动顶杆（209）前后往复移动，顶杆（209）带动推动块（210）前后往复移动将储料桶（212）内部的碱性中和剂分批次阶段性的添加到壳体（5）内部，与待处理脱硫污水反应；S4、同时启动水泵（7）和真空泵（308），水泵（7）将反应完成的脱硫污水从排水管（8）排出，脱硫污水落到滤布（303）上，真空泵（308）通过液体分离箱（304）将污水吸入并通过真空泵（308）排出进行下一步处理，分离出的干燥污泥通过滤布（303）传输至滤布（303）尾部进行统一收集处理；S5、启动伺服电机（408），伺服电机（408）的输出轴通过第二主动锥齿轮（407）带动第二从动锥齿轮（406）转动，第二从动锥齿轮（406）带动转动套（403）转动，通过第一螺杆（404）带动清理块（401）往复移动对滤布（303）表面进行清理。
发明内容
本发明提出一种脱硫废水泥水混合装置及其方法，解决了相关技术中的搅拌混合效果不理想，无法持续性进行固液分离，滤布容易堵塞问题。
本发明的技术方案如下：一种脱硫废水泥水混合装置，包括混合装置本体和第四安装台，所述第四安装台的顶部分别通过螺丝固定连接有壳体和底座，所述底座的顶部安装有水泵，所述水泵的输出端分别通过螺丝固定连接有排水管和出水管，所述出水管的另一端筒螺丝固定连接在所述壳体的顶部，所述壳体的顶部通过螺丝固定连接有进水管，所述混合装置本体的内部分别设置有加料搅拌装置、固液分离排放装置以及防堵清理装置，所述加料搅拌装置包括第一安装台，所述第一安装台通过螺丝固定连接在所述壳体的顶部，所述第一安装台的顶部安装有第一电机，所述第一电机的输出端分别通过联轴器连接有同轴设置的第一主动轮和第一主动锥齿轮，所述第四安装台的顶部通过螺丝固定连接有支撑板，所述支撑板的内部转动安装有传动杆，所述传动杆的外周面上通过螺丝固定连接有第一从动轮，所述传动杆的一端通过螺丝固定连接有转盘。
作为本发明的一种优选方案，所述加料搅拌装置还包括下料口，所述下料口通过螺丝固定连接在所述壳体的顶部，所述下料口的顶部通过螺丝固定连接有盖板，所述下料口的一侧通过螺丝固定连接有滑动套，所述滑动套的内部滑动装配有推动块，所述推动块的一侧通过螺丝固定连接有顶杆，所述顶杆的内部转动安装有推杆，所述推杆的另一端活动铰接在所述转盘上，所述滑动套的顶部通过螺丝固定连接有储料桶，所述壳体的顶部通过螺丝固定连接有固定盘，所述壳体和所述固定盘的内部共同转动安装有立杆，所述立杆的外周面上通过螺丝固定连接有若干个等距均布的搅拌叶，所述立杆的顶部通过螺丝固定连接有固定杆，所述固定杆的顶部通过螺丝固定连接有第一从动锥齿轮。
作为本发明的一种优选方案，所述固液分离排放装置包括防护罩，所述第四安装台通过螺丝固定连接在所述防护罩的顶部，所述防护罩的内部分别转动安装有第一长杆和第二长杆，所述第一长杆和所述第二长杆的外周面上均通过螺丝固定连接有滚筒，所述第二长杆的一端通过螺丝固定连接有第二从动轮，所述防护罩的内部通过螺丝固定连接有液体分离箱，所述防护罩的一侧通过螺丝固定连接有第二安装台，所述第二安装台的顶部安装有真空泵，所述传动杆的另一端通过螺丝固定连接有第二主动轮，所述防护罩的底部转动安装有四个对称布置的万向轮，所述防护罩的底部通过螺丝固定连接有竖套，所述竖套的内部螺纹安装有升降螺杆，所述升降螺杆的底部通过螺丝固定连接有防滑块。
作为本发明的一种优选方案，所述防堵清理装置包括第三安装台，所述第三安装台的顶部安装有伺服电机，所述伺服电机的输出端通过联轴器连接有同轴设置的第二主动锥齿轮，所述防护罩的一侧通过螺丝固定连接有固定块，所述固定块的内部转动安装有转动套，所述转动套的一端通过螺丝固定连接有第二从动锥齿轮，所述转动套的内部螺纹安装有第一螺杆，所述第一螺杆的一端通过螺丝固定连接有清理块，所述清理块的一侧通过螺丝固定连接有限位杆，所述限位杆滑动装配在所述固定块的内部。
作为本发明的一种优选方案，所述第一主动锥齿轮和所述第一从动锥齿轮相啮合，所述第一主动轮和所述第一从动轮的表面上共同套设有第一皮带，所述支撑板的内部开设有第一圆槽，所述传动杆穿过所述第一圆槽的内部，所述第一从动轮的内部开设有第二圆槽，所述传动杆穿过所述第二圆槽的内部，所述滑动套的内部开设有滑动槽，所述推动块滑动连接在所述滑动槽的内部。
作为本发明的一种优选方案，两个所述滚筒的内部均开设有第三圆槽，所述第一长杆和所述第二长杆分别穿过两个所述第三圆槽的内部，所述防护罩的内部开设有第四圆槽，所述排水管的一端穿过所述第四圆槽的内部，所述防护罩的内部开设有横槽，所述第二长杆的一端穿过所述横槽的内部，所述第二主动轮和所述第二从动轮的表面上共同套设有第二皮带，两个所述滚筒的表面上共同套设有滤布。
作为本发明的一种优选方案，所述第二主动锥齿轮和所述第二从动锥齿轮相啮合，所述固定块的内部开设有转动槽，所述转动套的一端嵌套在所述转动槽的内部，所述转动套的内部开设有螺纹槽，所述第一螺杆螺纹连接在所述螺纹槽的内部，所述第一螺杆和所述螺纹槽的形状尺寸均相同，所述固定块的内部开设有通槽，所述限位杆穿过所述通槽的内部。
一种脱硫废水泥水混合方法，采用如前述的一种脱硫废水泥水混合装置，具体步骤如下：S1、将待处理的脱硫废水从进水管输入到壳体内部，启动第一电机，第一电机的输出轴带动第一主动轮和第一主动锥齿轮同时转动；S2、第一主动锥齿轮带动第一从动锥齿轮转动，第一从动锥齿轮通过固定杆带动立杆转动，立杆带动搅拌叶转动，第一主动轮通过第一皮带带动第一从动轮转动，第一从动轮带动传动杆转动，传动杆带动转盘和第二主动轮同时转动；S3、转盘转动通过推杆带动顶杆前后往复移动，顶杆带动推动块前后往复移动将储料桶内部的碱性中和剂分批次阶段性的添加到壳体内部，与待处理脱硫污水反应；S4、同时启动水泵和真空泵，水泵将反应完成的脱硫污水从排水管排出，脱硫污水落到滤布上，真空泵通过液体分离箱将污水吸入并通过真空泵排出进行下一步处理，分离出的干燥污泥通过滤布传输至滤布尾部进行统一收集处理；S5、启动伺服电机，伺服电机的输出轴通过第二主动锥齿轮带动第二从动锥齿轮转动，第二从动锥齿轮带动转动套转动，通过第一螺杆带动清理块往复移动对滤布表面进行清理。
本发明的工作原理及有益效果为：1、本发明通过储料桶、推动块等结构的设置，启动第一电机，第一电机的输出轴带动第一主动轮和第一主动锥齿轮同时转动，第一主动锥齿轮通过立杆等带动搅拌叶转动，第一主动轮通过第一从动轮等带动传动杆转动，传动杆通过转盘等带动推动块前后往复移动将储料桶内部的碱性中和剂批次阶段的输入到壳体内部，使污水和碱性中和剂的反应更加充分。
2、本发明通过真空泵、滤布等结构的设置，反应完成的污水经过水泵从排出管排出到滤布上，真空泵通过液体分离箱将污水吸进液体分离箱并排出进行下一步处理，分离出的污泥跟随滤布移动进行统一收集处理，滤布可持续的将污泥排出，无需停机对污泥进行处理，使污水处理效率更高。
3、本发明通过清理块、限位杆等结构的设置，伺服电机的输出轴带动第二主动锥齿轮转动，带动第二从动锥齿轮转动，转动套跟随第二从动锥齿轮转动，第一螺杆随着转动套转动前后往复移动，带动清理块前后往复移动对滤布进行清理，防止滤布堵塞影响固液分离效果。
（发明人：姜学辉;李硕;王庆明）
