公布日：2023.08.08
申请日：2023.05.11
分类号：F23G7/00(2006.01)I;F23G5/44(2006.01)I;F23J15/02(2006.01)I
摘要
本发明公开了一种污泥环保焚烧炉的炉体系统，移动座上设有驱动其左右往复运动的驱动机构；第一伺服电机用于驱动输送管内的绞龙，将输送管内的污泥从输送管右端开口处排出；焚烧炉左侧壁上设有用于密封筒体的开合机构；第一金属弯管和第二金属弯管互相连通，焚烧炉内部设有位于第二挡板右侧的喷头，第二金属弯管通过焚烧炉顶部的泵体连接于喷头；插接口内插接有过滤机构，本发明可将污泥均匀铺设在炉条板上，这样可避免污泥不均匀堆积在炉条板上，造成污泥燃烧不彻底；通过卡扣机构的设置，使得过滤板可实现快速安装和拆卸，过滤机构内部的过滤板可对燃烧产生的烟气和余下的较轻烟灰颗粒进行过滤，起到进一步的环保作用。
权利要求书

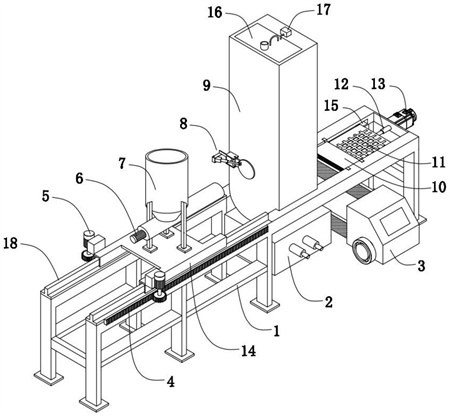

1.一种污泥环保焚烧炉的炉体系统，包括支架(1)，其特征在于：所述支架(1)的上端左侧滑接有移动座(35)，且移动座(35)上设有驱动其左右往复运动的驱动机构；所述移动座(35)上设有污泥斗(7)，所述污泥斗(7)的底部连接有输送管(21)，所述输送管(21)左端固定有第一伺服电机(6)，第一伺服电机(6)用于驱动输送管(21)内的绞龙，将输送管(21)内的污泥从输送管(21)右端开口处排出；所述支架(1)右侧内部固定有焚烧炉(9)，焚烧炉(9)底部设有燃烧器(2)，且焚烧炉(9)左侧内部设有用于输送管(21)伸入的筒体(26)，所述焚烧炉(9)左侧壁上设有用于密封筒体(26)的开合机构(8)；所述支架(1)右侧内壁开设有用于滑接炉条板(11)的滑槽(15)，且滑槽(15)延伸至焚烧炉(9)内部，使得炉条板(11)经由第一气缸(13)驱动后移动至焚烧炉(9)内部；所述支架(1)右侧顶部固定有刷板(10)，且刷板(10)底部设有金属刷(23)，在炉条板(11)移动至刷板(10)底部时，金属刷(23)将炉条板(11)上的炉渣刮落至刷板(10)下方的炉渣转运车(3)；所述焚烧炉(9)内部设有第一挡板(29)，焚烧炉(9)顶部右侧设有第二挡板(30)，且焚烧炉(9)内部设有位于第一挡板(29)顶部两侧的第一金属弯管(27)和第二金属弯管(28)，且第一金属弯管(27)和第二金属弯管(28)互相连通，焚烧炉(9)内部设有位于第二挡板(30)右侧的喷头(31)，第二金属弯管(28)通过焚烧炉(9)顶部的泵体(17)连接于喷头(31)；所述第一挡板(29)内部的排污口(32)经由焚烧炉(9)右侧壁伸出，且焚烧炉(9)右侧壁设有位于排污口(32)上侧的插接口(33)，所述插接口(33)内插接有过滤机构(34)，所述过滤机构(34)内部通过卡扣机构连接有过滤板(345)。
2.根据权利要求1所述的一种污泥环保焚烧炉的炉体系统，其特征在于：所述移动座(35)的前后两侧设有与其一体成型的滑座(14)，且滑座(14)内部左右两端内活动连接有滑轮(20)，所述滑轮(20)滑接于支架(1)顶部的滑轨(18)上。
3.根据权利要求2所述的一种污泥环保焚烧炉的炉体系统，其特征在于：所述驱动机构包括固定在滑座(14)侧边的第二伺服电机(5)，且第二伺服电机(5)底部输出端连接有齿轮(19)，所述齿轮(19)与支架(1)上部侧边的齿条(4)啮合。
4.根据权利要求1所述的一种污泥环保焚烧炉的炉体系统，其特征在于：所述污泥斗(7)底部侧边通过立柱(22)固定在移动座(35)上端。
5.根据权利要求1所述的一种污泥环保焚烧炉的炉体系统，其特征在于：所述炉条板(11)的侧边安装有移动轮(25)，且移动轮(25)设置在滑槽(15)内。
6.根据权利要求1所述的一种污泥环保焚烧炉的炉体系统，其特征在于：所述第一气缸(13)固定在支架(1)右端，并且第一气缸(13)输出端的第一活塞杆(12)连接于炉条板(11)右端中部。
7.根据权利要求1所述的一种污泥环保焚烧炉的炉体系统，其特征在于：所述开合机构(8)包括焚烧炉(9)左侧壁上固定的U形座(88)、U形座(88)通过第一销钉(87)连接的转动臂(84)、转动臂(84)端部连接的密封盖(82)、密封盖(82)内侧连接的密封塞(81)以及U形座(88)后端活动连接的第二气缸(86)；所述第二气缸(86)输出端的第二活塞杆(85)活动连接于密封盖(82)，所述密封塞(81)外侧嵌入有若干组密封圈(811)，第二气缸(86)驱动密封盖(82)转动，使得密封塞(81)插入至筒体(26)内。
8.根据权利要求7所述的一种污泥环保焚烧炉的炉体系统，其特征在于：所述U形座(88)后端通过连接板(881)连接有气缸连接架(882)，所述第二气缸(86)通过第二销钉(89)活动连接在气缸连接架(882)内，所述密封盖(82)外侧连接有连接块(83)，所述第二活塞杆(85)末端通过第三销钉(831)活动连接于连接块(83)。
9.根据权利要求1所述的一种污泥环保焚烧炉的炉体系统，其特征在于：所述第一金属弯管(27)和第二金属弯管(28)固定在安装板(16)底部，且安装板(16)固定在焚烧炉(9)左侧顶部，所述安装板(16)顶部设有与第一金属弯管(27)连通的注水管(271)。
10.根据权利要求1所述的一种污泥环保焚烧炉的炉体系统，其特征在于：所述过滤机构(34)插入至插接口(33)的插接筒(341)以及插接筒(341)内插入的内筒(344)；所述插接筒(341)左端中部设有进气口(343)，所述插接筒(341)右端外侧设有与其一体成型的密封环(342)；所述卡扣机构包括第一卡扣(3441)和位于第一卡扣(3441)右侧的第二卡扣(3445)，所述内筒(344)侧壁的凹槽(3444)内设有第一转轴(3442)和第二转轴(3446)，所述第一卡扣(3441)和第二卡扣(3445)分别通过第一转轴(3442)和第二转轴(3446)活动连接；所述凹槽(3444)左侧壁通过拉簧(3443)连接于第一卡扣(3441)左侧，所述凹槽(3444)右侧壁通过弹簧(3447)连接于第二卡扣(3445)右侧；所述过滤板(345)通过第一卡扣(3441)和第二卡扣(3445)固定时，第一卡扣(3441)卡在过滤板(345)表面的第一卡槽(3452)内，第二卡扣(3445)卡在过滤板(345)表面的第二卡槽(3451)内。
发明内容
本发明的目的在于提供一种污泥环保焚烧炉的炉体系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污泥环保焚烧炉的炉体系统，包括支架，所述支架的上端左侧滑接有移动座，且移动座上设有驱动其左右往复运动的驱动机构；
所述移动座上设有污泥斗，所述污泥斗的底部连接有输送管，所述输送管左端固定有第一伺服电机，第一伺服电机用于驱动输送管内的绞龙，将输送管内的污泥从输送管右端开口处排出；
所述支架右侧内部固定有焚烧炉，焚烧炉底部设有燃烧器，且焚烧炉左侧内部设有用于输送管伸入的筒体，所述焚烧炉左侧壁上设有用于密封筒体的开合机构；
所述支架右侧内壁开设有用于滑接炉条板的滑槽，且滑槽延伸至焚烧炉内部，使得炉条板经由第一气缸驱动后移动至焚烧炉内部；
所述支架右侧顶部固定有刷板，刷板的四个拐角处设有安装在支架顶部的固定爪，且刷板底部设有金属刷，在炉条板移动至刷板底部时，金属刷将炉条板上的炉渣刮落至刷板下方的炉渣转运车；
所述焚烧炉内部设有第一挡板，焚烧炉顶部右侧设有第二挡板，且焚烧炉内部设有位于第一挡板顶部两侧的第一金属弯管和第二金属弯管，且第一金属弯管和第二金属弯管互相连通，焚烧炉内部设有位于第二挡板右侧的喷头，第二金属弯管通过焚烧炉顶部的泵体连接于喷头；
所述第一挡板内部的排污口经由焚烧炉右侧壁伸出，且焚烧炉右侧壁设有位于排污口上侧的插接口，所述插接口内插接有过滤机构，所述过滤机构内部通过卡扣机构连接有过滤板。
与现有技术相比，本发明的有益效果是：本发明通过驱动机构的设置，可实现移动座上的污泥斗以及输送管的左右往复运动，这样在输送管将污泥经由其右端排出时，可将污泥均匀铺设在炉条板上，这样可避免污泥不均匀堆积在炉条板上，造成污泥燃烧不彻底；
对污泥进行焚烧时，将第一金属弯管和第二金属弯管内的水加热至沸腾，泵体工作，将沸水经由其上的三通管引出供日常生活使用，这样有利于利用焚烧产生的热能，且其与的沸水经由喷头向下喷出，对烟气中较轻的烟灰颗粒进行吸附溶解，这样有利于进一步降低烟灰颗粒含量，起到环保作用；
通过卡扣机构的设置，使得过滤板可实现快速安装和拆卸，便于其组装和更换新的过滤板，同时，通过过滤机构的设置，其内部的过滤板可对燃烧产生的烟气和余下的较轻烟灰颗粒进行过滤，起到进一步的环保作用；
通过开合机构的设置，开合机构的密封塞开启后，不会干扰输送管向焚烧炉内输送污泥，且开合机构的密封塞插入至筒体内完成对焚烧炉的密封，防止污泥燃烧时，热量散失，这样可避免输送管和焚烧炉一体连接时，焚烧炉内部热量使得输送管内部污泥受热变硬，堵塞输送管；
第一气缸的第一活塞杆可驱动炉条板移动，在炉条板向右移动时，通过刷板的设置，刷板上的金属刷将炉条板上的炉渣刮落至炉渣转运车上，这样便于对炉渣进行清理。
（发明人：瞿兆舟;龚润弘;阚伟荣;邓征兵;张虹;王震;胡杰;朱五松）
