公布日：2024.03.08
申请日：2023.12.07
分类号：C02F1/52(2023.01)I;B01F27/90(2022.01)I;B01F33/40(2022.01)I
摘要

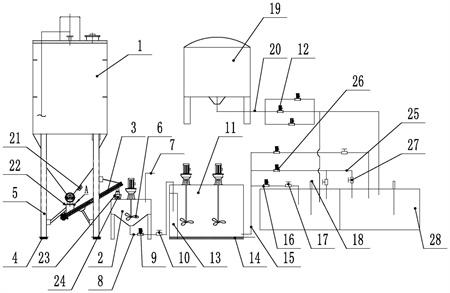

本发明公开了一种污水处理用石灰自动投加系统，包括石灰储罐、调配罐、螺旋输送器和称量装置，石灰储罐上设置有石灰添加管，石灰储罐罐底设置出粉口，螺旋输送器固定在机架上，螺旋输送器的进料口与出粉口固定连接，其出料口与调配罐对接；调配罐内设置搅拌装置，调配罐与加水管道连通，调配罐底部连接有第一石灰水输送管路，其下游连接储药池，储药池上安装有搅拌装置，储药池下方设置曝气装置，储药池的出药口通过第二石灰水输送管路与污水处理池连通，污水处理池内设置有PH值检测仪，污水处理池还连接有加药系统，系统还包括控制装置，该系统自动调配石灰水，根据PH值精确自动加入石灰水，提高效率。
权利要求书
1.一种污水处理用石灰自动投加系统，包括石灰储罐、调配罐、螺旋输送器和称量装置，所述石灰储罐设置于称量装置上，所述石灰储罐上设置有与槽罐车的输出口对接的石灰添加管，石灰储罐的罐底设置有出粉口，其特征在于：所述螺旋输送器固定在所述石灰储罐的机架上，所述螺旋输送器的进料口与所述出粉口之间固定连接，所述螺旋输送器的出料口与调配罐的进粉口对接；所述调配罐内设置有搅拌装置，调配罐上设置有加水口，该加水口有加水管道连通，所述调配罐底部的出药口连接有第一石灰水输送管路，所述第一石灰水输送管路上设置有第一输送泵和第一控制阀，所述第一石灰水输送管路的下游连接有储药池，所述储药池上安装有搅拌装置，所述储药池的下方设置有曝气装置，所述储药池的出药口通过第二石灰水输送管路与污水处理池连通，所述第二石灰水输送管路上设置有第二输送泵和第二控制阀，所述污水处理池内设置有PH值检测仪，所述污水处理池还连接有用于添加混凝剂的加药系统，所述自动投加系统还包括控制装置，所述第一输送泵、第二输送泵、PH值检测仪均与所述控制装置电连接。
2.如权利要求1所述的一种污水处理用石灰自动投加系统，其特征在于：所述储药池上还设置有液位计，所述液位计与所述控制装置电连接。
3.如权利要求1所述的一种污水处理用石灰自动投加系统，其特征在于：所述曝气装置包括固定于所述储药池底部的若干根曝气管，所述曝气管均与供气系统相连接，每根曝气管上均设置有若干个曝气头。
4.如权利要求3所述的一种污水处理用石灰自动投加系统，其特征在于：所述曝气头设置于所述曝气管的底部且朝下设置。
5.如权利要求1所述的一种污水处理用石灰自动投加系统，其特征在于：所述石灰储罐的罐壁上设置有对石灰储罐内部进行振动的振动装置。
6.如权利要求5所述的一种污水处理用石灰自动投加系统，其特征在于：所述螺旋输送器的进料口与所述出粉口之间通过浮动固定结构连接，所述浮动固定结构包括设置于设置于所述出粉口处的上连接法兰和设置于螺旋输送器的进料口的下连接法兰，所述下连接法兰上设置有密封圈安装槽，所述密封圈安装槽内安装有密封圈，所述上连接法兰和上连接法兰上均设置有若干个螺栓安装孔，所述螺栓安装孔内安装将上连接法兰和下连接法兰相连接的连接螺栓，所述螺栓安装孔的直径大于连接螺栓的直径，所述连接螺栓上套装有压缩弹簧。
7.如权利要求6所述的一种污水处理用石灰自动投加系统，其特征在于：所述调配罐的顶部进粉口处设置有料斗，所述螺旋输送器的出料口处安装有伸入到料斗内的柔性落料管。
8.如权利要求1所述的一种污水处理用石灰自动投加系统，其特征在于：所述储药池的出药口与污水处理池之间还连接有备用石灰水输送管路，该备用石灰水输送管路上设置有备用石灰水添加泵和备用控制阀。
发明内容
本发明所要解决的技术问题是：提供一种污水处理用石灰自动投加系统，该石灰自动投加系统能够自动调配石灰水，并且根据污水处理池的PH值精确定量自动加入石灰水，提高效率，避免造成石灰水的浪费。
为解决上述技术问题，本发明的技术方案是：一种污水处理用石灰自动投加系统，包括石灰储罐、调配罐、螺旋输送器和称量装置，所述石灰储罐设置于称量装置上，所述石灰储罐上设置有与槽罐车的输出口对接的石灰添加管，石灰储罐的罐底设置有出粉口，所述螺旋输送器固定在所述石灰储罐的机架上，所述螺旋输送器的进料口与所述出粉口之间固定连接，所述螺旋输送器的出料口与调配罐的进粉口对接；所述调配罐内设置有搅拌装置，调配罐上设置有加水口，该加水口有加水管道连通，所述调配罐底部的出药口连接有第一石灰水输送管路，所述第一石灰水输送管路上设置有第一输送泵和第一控制阀，所述第一石灰水输送管路的下游连接有储药池，所述储药池上安装有搅拌装置，所述储药池的下方设置有曝气装置，所述储药池的出药口通过第二石灰水输送管路与污水处理池连通，所述第二石灰水输送管路上设置有第二输送泵和第二控制阀，所述污水处理池内设置有PH值检测仪，所述污水处理池还连接有用于添加混凝剂的加药系统，所述自动投加系统还包括控制装置，所述第一输送泵、第二输送泵、PH值检测仪均与所述控制装置电连接。
作为一种优选的方案，所述储药池上还设置有液位计，所述液位计与所述控制装置电连接。
作为一种优选的方案，所述曝气装置包括固定于所述储药池底部的若干根曝气管，所述曝气管均与供气系统相连接，每根曝气管上均设置有若干个曝气头。
作为一种优选的方案，所述曝气头设置于所述曝气管的底部且朝下设置。
作为一种优选的方案，所述石灰储罐的罐壁上设置有对石灰储罐内部进行振动的振动装置。
作为一种优选的方案，所述螺旋输送器的进料口与所述出粉口之间通过浮动固定结构连接，所述浮动固定结构包括设置于所述出粉口处的上连接法兰和设置于螺旋输送器的进料口的下连接法兰，所述下连接法兰上设置有密封圈安装槽，所述密封圈安装槽内安装有密封圈，所述上连接法兰和上连接法兰上均设置有若干个螺栓安装孔，所述螺栓安装孔内安装将上连接法兰和下连接法兰相连接的连接螺栓，所述螺栓安装孔的直径大于连接螺栓的直径，所述连接螺栓上套装有压缩弹簧。
作为一种优选的方案，所述调配罐的顶部进粉口处设置有料斗，所述螺旋输送器的出料口处安装有伸入到料斗内的柔性落料管。
作为一种优选的方案，所述储药池的出药口与污水处理池之间还连接有备用石灰水输送管路，该备用石灰水输送管路上设置有备用石灰水添加泵和备用控制阀。
采用了上述技术方案后，本发明的效果是：由于石灰自动投加系统，包括石灰储罐、调配罐、螺旋输送器和称量装置，所述石灰储罐设置于称量装置上，所述石灰储罐上设置有与槽罐车的输出口对接的石灰添加管，石灰储罐的罐底设置有出粉口，所述螺旋输送器固定在所述石灰储罐的机架上，所述螺旋输送器的进料口与所述出粉口之间固定连接，所述螺旋输送器的出料口与调配罐的进粉口对接；所述调配罐内设置有搅拌装置，调配罐上设置有加水口，该加水口有加水管道连通，所述调配罐底部的出药口连接有第一石灰水输送管路，所述第一石灰水输送管路上设置有第一输送泵和第一控制阀，所述第一石灰水输送管路的下游连接有储药池，所述储药池上安装有搅拌装置，所述储药池的下方设置有曝气装置，所述储药池的出药口通过第二石灰水输送管路与污水处理池连通，所述第二石灰水输送管路上设置有第二输送泵和第二控制阀，所述污水处理池内设置有PH值检测仪，所述污水处理池还连接有用于添加混凝剂的加药系统，所述自动投加系统还包括控制装置，所述第一输送泵、第二输送泵、PH值检测仪均与所述控制装置电连接，因此，该自动投加系统首先先通过称重装置对石灰储罐和螺旋输送器整体进行称重，而螺旋输送器将石灰送出的量即为整体的质量差，因此可以更好的控制配置石灰的量，同时，螺旋输送器和石灰储罐之间就可以很好的固定，避免石灰的逸散。石灰进入到调配罐中与水进行搅拌混合配置成石灰水，石灰水会直接送入到储药池中进行储存，而调配罐中调配好一罐以后送入到储药池中储存，而调配罐可以方便进行清洗，清洗后的水也可以一并加入到储药池中，这样调配罐就不容易堵塞；而储药池中也设置了搅拌装置和曝气装置，可以使储药池中的石灰水翻滚而减少沉降堆积，保证石灰水的浓度一致，而储药池中的石灰水根据污水处理池内设置的PH值检测仪来控制石灰水的添加量，从而实现闭环的石灰水添加，节省了人工且减少了石灰水的浪费。
又由于所述储药池上还设置有液位计，所述液位计与所述控制装置电连接，通过液位计可以检测储药池的液位，当液位较低时可以启动调配罐的调配石灰水，从而实现石灰水的自动补充。
又由于所述曝气装置包括固定于所述储药池底部的若干根曝气管，所述曝气管均与供气系统相连接，每根曝气管上均设置有若干个曝气头。所述曝气头设置于所述曝气管的底部且朝下设置，该曝气头朝下设置可以避免在停止曝气检修的情况的下沉浸的石灰水堵塞曝气头。
又由于所述石灰储罐的罐壁上设置有对石灰储罐内部进行振动的振动装置，该振动装置可以对石灰储罐内的石灰进行振动，避免石灰板结。
又由于所述螺旋输送器的进料口与所述出粉口之间通过浮动固定结构连接，所述浮动固定结构包括设置于出粉口处的上连接法兰和设置于螺旋输送器的进料口的下连接法兰，所述下连接法兰上设置有密封圈安装槽，所述密封圈安装槽内安装有密封圈，所述上连接法兰和上连接法兰上均设置有若干个螺栓安装孔，所述螺栓安装孔内安装将上连接法兰和下连接法兰相连接的连接螺栓，所述螺栓安装孔的直径大于连接螺栓的直径，所述连接螺栓上套装有压缩弹簧，采用了上述结构后，在振动装置进行振动时，连接螺栓可以在螺栓安装孔的范围内滑动，从而可以使上连接法兰和下连接法兰之间发生左右微小位移，而连接螺栓上设置了压缩弹簧，该压缩弹簧可以迫使上连接法兰和下连接法兰之间可靠密封，而同时上连接法兰和下连接法兰之间可以发生上下的方向的微小位移，而这些微小位移并不会造成上连接法兰和下连接法兰的密封失效，因此，振动装置振动时上连接法兰的摆动就不会传递给下连接法兰，避免螺旋输送器的进料口也发生振动，这样可以保证螺旋输送器的内部结构稳定可靠。
又由于所述调配罐的顶部进粉口处设置有料斗，所述螺旋输送器的出料口处安装有伸入到料斗内的柔性落料管，该柔性落料管可以方便石灰的落入，同时又不会影响称重。
（发明人：沈怡;陆漾）
