公布日：2023.09.19
申请日：2023.07.21
分类号：B01D29/58(2006.01)I;B01D29/64(2006.01)I
摘要
本发明公开了一种高盐废水用除硬除氟设备及其操作方法，包括除硬除氟设备，所述除硬除氟设备的顶部连通有进水管，所述进水管的左侧连通有过滤箱，所述过滤箱的内部设置有过滤板，所述过滤板的底部设置有净化板，所述过滤箱的内部横向固定安装有金属网。本发明通过将废水接通废水管，通过废水管将废水传输到过滤箱的内部，之后通过金属网进行过滤其中的杂质，之后通过过滤板和净化板进行过滤其中的杂质，能够将废水中的杂质有效的过滤，能够对废水有效的预处理，使除硬除氟设备达到预处理的效果，替代现有利用不对废水进行预处理的效果的方式，从而可以对废水进行预处理，降低了清理除硬除氟设备的频率。
权利要求书

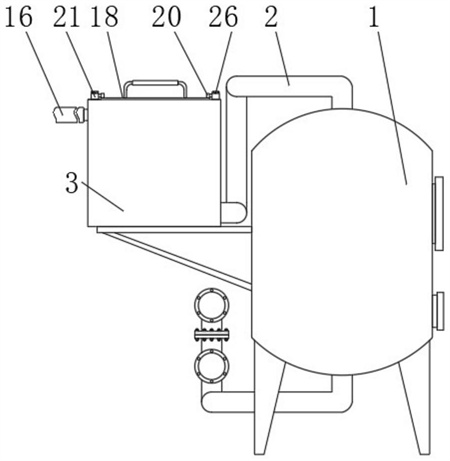

1.一种高盐废水用除硬除氟设备，包括除硬除氟设备(1)，其特征在于：所述除硬除氟设备(1)的顶部连通有进水管(2)，所述进水管(2)的左侧连通有过滤箱(3)，所述过滤箱(3)的内部设置有过滤板(4)，所述过滤板(4)的底部设置有净化板(5)，所述过滤箱(3)的内部横向固定安装有金属网(6)，所述过滤箱(3)内壁的后侧固定连接有传动箱(7)，所述传动箱(7)的内部固定连接有电机(8)，所述电机(8)的输出端固定连接有圆盘(9)，所述圆盘(9)的正面固定连接有圆杆(10)，所述圆杆(10)的表面滑动连接有传动架(11)，所述传动架(11)的底部固定连接有支杆(12)，所述传动箱(7)的底部开设有与支杆(12)滑动连接的支槽(13)，所述支杆(12)的底部固定连接有清理组件(14)，所述过滤箱(3)内壁的后侧固定连接有喷水组件(15)，所述喷水组件(15)的左侧连通有废水管(16)，所述过滤箱(3)的顶部开设有通口(17)，所述通口(17)的内部设置有堵头(18)。
2.根据权利要求1所述的一种高盐废水用除硬除氟设备，其特征在于：所述清理组件(14)的包括清理杆(141)，所述清理杆(141)固定连接在支杆(12)的底部，所述清理杆(141)的底部固定连接有橡胶刷(142)。
3.根据权利要求1所述的一种高盐废水用除硬除氟设备，其特征在于：所述喷水组件(15)包括喷水盒(151)，所述喷水盒(151)固定连接在过滤箱(3)内壁的后侧，所述喷水盒(151)的表面连通有喷水头(152)。
4.根据权利要求1所述的一种高盐废水用除硬除氟设备，其特征在于：所述过滤板(4)与净化板(5)底部的两侧均设置有支块(19)，所述支块(19)的外侧固定连接在过滤箱(3)的内部。
5.根据权利要求1所述的一种高盐废水用除硬除氟设备，其特征在于：所述堵头(18)顶部的两侧均固定连接有固定块(20)，所述固定块(20)位于过滤箱(3)的顶部。
6.根据权利要求1所述的一种高盐废水用除硬除氟设备，其特征在于：所述过滤箱(3)顶部的两侧均固定连接有固定盒(21)，所述固定盒(21)内壁的外侧通过轴承座活动连接有螺杆(22)，所述螺杆(22)的表面螺纹连接有螺套(23)，所述螺套(23)与固定块(20)配合使用。
7.根据权利要求1所述的一种高盐废水用除硬除氟设备，其特征在于：所述螺杆(22)的表面固定连接有蜗轮(24)，所述蜗轮(24)的正面啮合有蜗杆(25)，所述蜗杆(25)的顶部贯穿至固定盒(21)的顶部并固定连接有操作盘(26)。
8.根据权利要求1所述的一种高盐废水用除硬除氟设备的操作方法，其特征在于：包括以下步骤：S1：使用者需要对废水进行处理时，使用者将废水接通废水管(16)，通过废水管(16)将废水传输到过滤箱(3)的内部，之后通过金属网(6)进行过滤其中的杂质，之后通过过滤板(4)和净化板(5)进行过滤其中的杂质，能够将废水中的杂质有效的过滤，能够对废水有效的预处理，使用者需要对金属网(6)进行清理防止出现堵塞时，使用者执行S2；S2：启动电机(8)，电机(8)的输出端带动圆盘(9)进行旋转，圆盘(9)旋转带动圆杆(10)进行旋转，圆杆(10)旋转带动圆杆(10)进行旋转，圆杆(10)旋转带动传动架(11)进行移动，传动架(11)移动带动支杆(12)进行移动，支杆(12)移动带动清理组件(14)对金属网(6)进行清理，防止出现堵塞的现象，使用者需要对金属网(6)以及过滤板(4)和净化板(5)进行更换检修时，执行S3；S3：使用者旋转圆盘(9)，圆盘(9)带动蜗杆(25)进行旋转，蜗杆(25)旋转带动蜗轮(24)进行旋转，蜗轮(24)旋转带动螺杆(22)，螺杆(22)带动螺套(23)移动脱离固定块(20)的限位，可以将堵头(18)打开，进行检修。
发明内容
为解决上述背景技术中提出的问题，本发明的目的在于提供一种高盐废水用除硬除氟设备及其操作方法，具备了预处理废水的优点，解决了现有的除硬除氟设备使用中直接将高盐废水接通至除硬除氟设备的内部进行处理，并不没有对高盐废水进行预处理的结构，导致除硬除氟设备内部的杂质残留比较多，需要频繁进行清理，费时费力，不便于使用者使用的问题。
为实现上述目的，本发明提供如下技术方案：一种高盐废水用除硬除氟设备及其操作方法，包括除硬除氟设备，所述除硬除氟设备的顶部连通有进水管，所述进水管的左侧连通有过滤箱，所述过滤箱的内部设置有过滤板，所述过滤板的底部设置有净化板，所述过滤箱的内部横向固定安装有金属网，所述过滤箱内壁的后侧固定连接有传动箱，所述传动箱的内部固定连接有电机，所述电机的输出端固定连接有圆盘，所述圆盘的正面固定连接有圆杆，所述圆杆的表面滑动连接有传动架，所述传动架的底部固定连接有支杆，所述传动箱的底部开设有与支杆滑动连接的支槽，所述支杆的底部固定连接有清理组件，所述过滤箱内壁的后侧固定连接有喷水组件，所述喷水组件的左侧连通有废水管，所述过滤箱的顶部开设有通口，所述通口的内部设置有堵头。
作为本发明优选的，所述清理组件的包括清理杆，所述清理杆固定连接在支杆的底部，所述清理杆的底部固定连接有橡胶刷。
作为本发明优选的，所述喷水组件包括喷水盒，所述喷水盒固定连接在过滤箱内壁的后侧，所述喷水盒的表面连通有喷水头。
作为本发明优选的，所述过滤板与净化板底部的两侧均设置有支块，所述支块的外侧固定连接在过滤箱的内部。
作为本发明优选的，所述堵头顶部的两侧均固定连接有固定块，所述固定块位于过滤箱的顶部。
作为本发明优选的，所述过滤箱顶部的两侧均固定连接有固定盒，所述固定盒内壁的外侧通过轴承座活动连接有螺杆，所述螺杆的表面螺纹连接有螺套，所述螺套与固定块配合使用。
作为本发明优选的，所述螺杆的表面固定连接有蜗轮，所述蜗轮的正面啮合有蜗杆，所述蜗杆的顶部贯穿至固定盒的顶部并固定连接有操作盘。
作为本发明优选的，包括以下步骤：
S1：使用者需要对废水进行处理时，使用者将废水接通废水管，通过废水管将废水传输到过滤箱的内部，之后通过金属网进行过滤其中的杂质，之后通过过滤板和净化板进行过滤其中的杂质，能够将废水中的杂质有效的过滤，能够对废水有效的预处理，使用者需要对金属网进行清理防止出现堵塞时，使用者执行S2：
S2：启动电机，电机的输出端带动圆盘进行旋转，圆盘旋转带动圆杆进行旋转，圆杆旋转带动圆杆进行旋转，圆杆旋转带动传动架进行移动，传动架移动带动支杆进行移动，支杆移动带动清理组件对金属网进行清理，防止出现堵塞的现象，使用者需要对金属网以及过滤板和净化板进行更换检修时，执行S3:；
S3：使用者旋转圆盘，圆盘带动蜗杆进行旋转，蜗杆旋转带动蜗轮进行旋转，蜗轮旋转带动螺杆，螺杆带动螺套移动脱离固定块的限位，可以将堵头打开，进行检修。
与现有技术相比，本发明的有益效果如下：
1、本发明通过将废水接通废水管，通过废水管将废水传输到过滤箱的内部，之后通过金属网进行过滤其中的杂质，之后通过过滤板和净化板进行过滤其中的杂质，能够将废水中的杂质有效的过滤，能够对废水有效的预处理，使除硬除氟设备达到预处理的效果，替代现有利用不对废水进行预处理的效果的方式，从而可以对废水进行预处理，降低了清理除硬除氟设备的频率，便于使用者使用。
2、本发明通过清理组件的设置，有效的对金属网的表面进行清理，避免出现堵塞，提高了过滤效果，便于使用者使用。
（发明人：吕晓辉;张须媚;林明杰）
