公布日：2023.08.11
申请日：2023.07.12
分类号：C02F11/122(2019.01)I;C02F11/13(2019.01)I
摘要

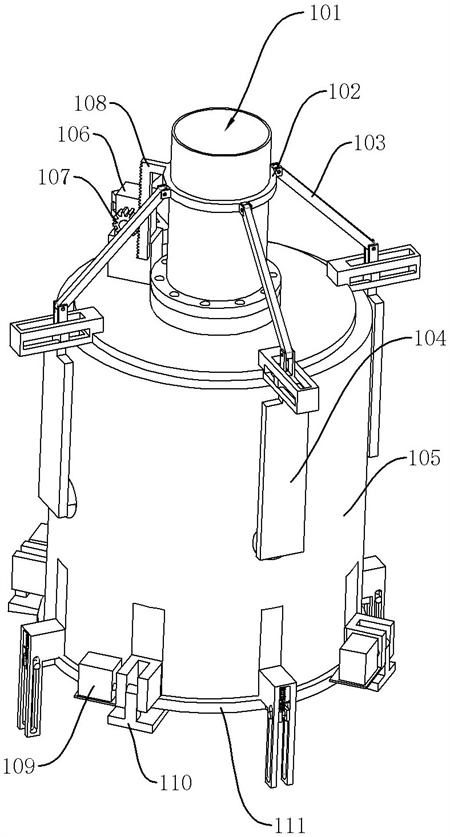

本发明涉及固液分离技术领域，提供了一种水中杂质的固液分离设备，包括入料管、筒体、压滤装置以及加热组件，入料管固定设置在筒体上，污泥能够从入料管内进入筒体，压滤装置设置在筒体内部，压滤装置能够去除污泥中的水分，压滤装置包括多个环形滤板，多个环形滤板之间形成的腔体能够容纳污泥，腔体的污泥的增多使得污泥被压缩，环形滤板上开设有滤水层，滤水层能够使得所述污泥中的水分流出，加热组件设置在所述筒体内部，加热组件能够去除所述污泥中的油污，多层环形滤板的设置减少了筒形压滤机的占用面积，使得筒形压滤机的结构简单，便于操作，且泥饼的分离效率高。
权利要求书
1.一种水中杂质的固液分离设备，其特征在于，包括：筒体，所述筒体上设置有入料管，所述筒体内用于容纳污水；压滤组件，所述压滤组件位于所述筒体内，所述压滤组件包括环形滤板，所述环形滤板有多个，多个环形滤板之间形成容纳腔；加热组件，所述加热组件位于筒体内，所述加热组件能够将污水中的油污乳化，所述环形滤板至少包括两个弧形滤板，弧形滤板滑动设置所述筒体内，所述弧形滤板在所述筒体内沿筒体径向移动以靠近或远离所述筒体的轴线；所述弧形滤板靠近所述筒体轴线移动时，所述弧形滤板的两个侧面紧密接触以形成圆筒形两个弧形滤板的两侧面紧密接触以形成完整的圆筒形，所述弧形滤板远离所述筒体轴线移动时，所述弧形滤板的两个侧面脱离，所述筒体的外周面上滑动设置有移动板，所述移动板与所述环形滤板连接，所述移动板能够带动所述环形滤板沿着所述筒体的径向移动，还包括连接组件，所述连接组件能够连接相邻两个环形滤板，使得相邻两个环形滤板能够向同一方向移动，所述连接组件包括连接凸块和连接凹块，所述连接凸块固定设置在相邻两个环形滤板中的其中一个环形滤板上，所述连接凹块固定设置在相邻两个环形滤板中的另一个环形滤板上，所述连接凸起能够带动所述连接凹块沿所述筒体的径向移动。
2.根据权利要求1所述的水中杂质的固液分离设备，其特征在于，入料管上套设有移动环，所述移动环与所述移动板铰接，所述移动环沿着所述入料管的轴线方向移动时能够使得所述移动板沿着所述筒体的径向方向移动。
3.根据权利要求1所述的水中杂质的固液分离设备，其特征在于，所述加热组件包括热源和加热箱，所述加热箱内存放有所述热源，所述加热箱的外部与污泥接触，所述加热箱能够对所述污泥进行加热。
4.根据权利要求1所述的水中杂质的固液分离设备，其特征在于，还包括排出装置，所述排出装置包括底板和弹性件，所述底板转动设置在所述筒体上，所述底板具有使得污泥在所述筒体内的第一位置和使得污泥排出所述筒体的第二位置，所述弹性件一端与所述筒体连接，所述弹性件另一端与所述底板连接，所述弹性件使得所述底板处于第二位置或总是使得所述底板具有恢复第二位置的趋势。
5.根据权利要求4所述的水中杂质的固液分离设备，其特征在于，所述排出装置还包括夹紧组件，所述夹紧组件能够使得所述底板处于所述第一位置，所述夹紧件包括挡板和驱动件，所述挡板转动设置在所述筒体上，所述驱动件固定设置在所述筒体上，所述驱动件能够驱动挡板转动以夹紧所述底板或使得所述底板脱离所述挡板。
6.根据权利要求5所述的水中杂质的固液分离设备，其特征在于，所述底板上设置有排水槽，污泥中的水分能够通过所述排水槽排出。
发明内容
基于此，有必要针对目前所存在的常见的板框式污泥脱水设备结构复杂，污泥脱水完毕后泥饼的脱离较为困难并且占地面积大，不易操作的问题，提供一种水中杂质的固液分离设备。
上述目的通过下述技术方案实现：
一种水中杂质的固液分离设备，包括：
筒体，所述筒体上设置有入料管，所述筒体内用于容纳污水；
压滤组件，所述压滤组件位于所述筒体内，所述压滤组件包括环形滤板，所述环形滤板有多个，多个环形滤板之间形成容纳腔；
加热组件，所述加热组件位于筒体内，所述加热组件能够将污水中的油污乳化。
进一步的，所述环形滤板至少包括两个弧形滤板，弧形滤板滑动设置所述筒体内，所述弧形滤板在所述筒体内沿筒体径向移动以靠近或远离所述筒体的轴线；
所述弧形板靠近所述筒体轴线移动时，所述弧形板的两个侧面紧密接触以形成圆筒形两个弧形滤板的两侧面紧密接触以形成完整的圆筒形，所述弧形板远离所述筒体轴线移动时，所述弧形板的两个侧面脱离。
进一步的，所述筒体的外周面上滑动设置有移动板，所述移动板与所述环形滤板连接，所述移动板能够带动所述环形滤板沿着所述筒体的径向移动。
进一步的，还包括连接组件，所述连接组件能够连接相邻两个环形滤板，使得相邻两个环形滤板能够向同一方向移动。
进一步的，所述连接组件包括连接凸块和连接凹块，所述连接凸块固定设置在相邻两个环形滤板中的其中一个环形滤板上，所述连接凹块固定设置在相邻两个环形滤板中的另一个环形滤板上，所述连接凸块能够带动所述连接凹块沿所述筒体的径向移动。
进一步的，入料管上套设有移动环，所述移动环与所述移动板铰接，所述移动环沿着所述入料管的轴线方向移动时能够使得所述移动板沿着所述筒体的径向方向移动。
进一步的，所述加热组件包括热源和加热箱，所述加热箱内存放有所述热源，所述加热箱的外部与污泥接触，所述加热箱能够对所述污泥进行加热。
进一步的，还包括排出装置，所述排出装置包括底板和弹性件，所述底板转动设置在所述筒体上，所述底板具有使得污泥在所述筒体内的第一位置和使得污泥排出所述筒体的第二位置，所述弹性件一端与所述筒体连接，所述弹性件另一端与所述底板连接，所述弹性件使得所述底板处于第二位置或总是使得所述底板具有恢复第二位置的趋势。
进一步的，所述排出装置还包括夹紧组件，所述夹紧组件能够使得所述底板处于所述第一位置，所述夹紧件包括挡板和驱动件，所述挡板转动设置在所述筒体上，所述驱动件固定设置在所述筒体上，所述驱动件能够驱动挡板转动以夹紧所述底板或使得所述底板脱离所述挡板。
进一步的，所述底板上设置有排水槽，污泥中的水分能够通过所述排水槽排出。
本发明的有益效果是：
本发明提供了一种水中杂质的固液分离设备，包括入料管、筒体、压滤装置以及加热组件，入料管固定设置在筒体上，污泥能够从入料管内进入筒体，压滤装置设置在筒体内部，压滤装置能够去除污泥中的水分，压滤装置包括多个环形滤板，多个环形滤板之间形成的腔体能够容纳污泥，腔体的污泥的增多使得污泥被压缩，环形滤板上开设有滤水层，滤水层能够使得所述污泥中的水分流出，加热组件设置在所述筒体内部，加热组件能够去除所述污泥中的油污，多层环形滤板的设置减少了筒形压滤机的占用面积。
加热组件的设置能够去除污泥中的油污的同时还能对泥饼进行烘干，进一步降低泥饼的含水量，使得泥饼凝结，不易松散便于泥饼的排出。
多个环形滤板能够在筒体内滑动，使得泥饼脱离环形滤板，进而提高泥饼的分离效率。
（发明人：杨春）
