公布日：2023.09.19
申请日：2023.04.04
分类号：B01D29/01(2006.01)I;B01D29/64(2006.01)I;C02F1/00(2023.01)I
摘要
本发明属于废水处理技术领域，尤其是一种组合式废水深度处理设备，针对现有的技术方案在对废水进行加药时，难以实现对废水进行均匀的加药，导致废水处理不彻底的问题，现提出如下方案，其包括底座，所述底座的顶部分别固定安装有输送泵、安装箱和加药箱，安装箱内固定安装有支撑管，且支撑管内安装有过滤组件，加药箱的右侧顶部内壁上固定安装有排水管，排水管的右端延伸至加药箱的右侧，安装箱的顶部卡装有盖板，本发明通过启动输送泵和驱动电机能够将实现对水进行多级过滤以及加药消毒处理，以便能够实现对废水进行净化处理，并且在对废水进行处理时，能够保证废水正常流动，因此不会降低废水的处理效率，具有良好的实用性。
权利要求书

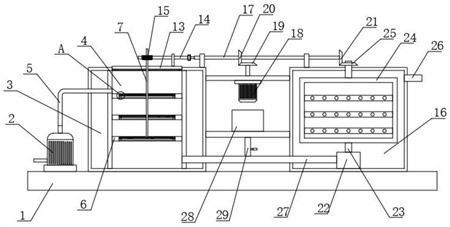

1.一种组合式废水深度处理设备，包括底座(1)，其特征在于，所述底座(1)的顶部分别固定安装有输送泵(2)、安装箱(3)和加药箱(16)，安装箱(3)内固定安装有支撑管(4)，且支撑管(4)内安装有过滤组件，加药箱(16)的右侧顶部内壁上固定安装有排水管(26)，排水管(26)的右端延伸至加药箱(16)的右侧，安装箱(3)的顶部卡装有盖板(13)，且过滤组件的顶端延伸至盖板(13)的上方并与盖板(13)相连接，过滤组件上连有位于盖板(13)上方的驱动组件，驱动组件与盖板(13)的顶部相连接，输送泵(2)的输出端上固定连接有输送管(5)，且输送管(5)的顶端延伸至支撑管(4)内并与支撑管(4)的左侧内壁固定连接；安装箱(3)和加药箱(16)相互靠近的一侧固定安装有同一个固定板，且固定板上连接有传动组件，传动组件分别与安装箱(3)的顶部和加药箱(16)的顶部相连接，支撑管(4)的右侧底部内壁上固定安装有输水管(27)，且输水管(27)的右端延伸至加药箱(16)内并连接有分散组件，分散组件顶端延伸至加药箱(16)的上方并与传动组件相连接，且传动组件与驱动组件箱连接，输水管(27)上连接有位于安装箱(3)和加药箱(16)之间的投药组件，且投药组件分别与安装箱(3)的右侧和加药箱(16)的左侧相连接。
2.根据权利要求1所述的一种组合式废水深度处理设备，其特征在于，所述过滤组件包括多个支撑环(6)、多个安装环(8)、多个固定环(10)、多个滤网(11)和传动杆(7)；多个支撑环(6)等间距固定安装在支撑管(4)的内壁上，且安装环(8)固定安装在对应的支撑环(6)的内壁上，安装环(8)的顶部对称固定安装有两个定位块(9)，且固定环(10)的底部对称开设有两个定位槽，定位块(9)的顶部延伸至对称的定位槽内并与定位槽的内壁相卡装，滤网(11)固定安装在对应的固定环(10)内，且传动杆(7)分别贯穿多个滤网(11)并分别与多个滤网(11)转动连接，传动杆(7)贯穿盖板(13)并与盖板(13)转动连接，且传动杆(7)与驱动组件相连接。
3.根据权利要求2所述的一种组合式废水深度处理设备，其特征在于，所述传动杆(7)的左侧和右侧均等间距固定安装有多个刮板(12)，且位于同一高度对称设置的两个刮板(12)均与同一个滤网(11)的顶部相接触。
4.根据权利要求1所述的一种组合式废水深度处理设备，其特征在于，所述驱动组件包括转动杆(14)、蜗杆(15)和蜗轮(30)；转动杆(14)转动连接在盖板(13)的顶部，且蜗杆(15)固定套设在转动杆(14)上，蜗轮(30)固定套设在传动杆(7)上，且蜗杆(15)与蜗轮(30)相啮合，转动杆(14)的右端与传动组件相连接。
5.根据权利要求1所述的一种组合式废水深度处理设备，其特征在于，所述传动组件包括驱动电机(18)、主动伞齿轮(19)、转轴(17)、连接伞齿轮(20)、传动伞齿轮(21)、从动伞齿轮(25)和定位构件；驱动电机(18)固定安装在固定板的底部，且驱动电机(18)的输出轴贯穿固定板，主动伞齿轮(19)固定安装在驱动电机(18)的输出轴上，且转轴(17)分别与安装箱(3)的顶部和加药箱(16)的顶部转动连接，连接伞齿轮(20)固定套设在转轴(17)上，连接伞齿轮(20)与主动伞齿轮(19)相啮合，且转轴(17)的左端开设有移动槽(31)，定位构件安装在移动槽(31)内，卡装构件的左侧延伸至转轴(17)的左侧并与转动杆(14)的右端相连接，传动伞齿轮(21)固定安装在转轴(17)的右端，且从动伞齿轮(25)与分撒组件相连接，传动伞齿轮(21)与从动伞齿轮(25)相啮合。6.根据权利要求5所述的一种组合式废水深度处理设备，其特征在于，所述定位构件包括移动杆(32)、压缩弹簧(35)、卡罩(33)和卡板(34)；移动杆(32)滑动连接在移动槽(31)内，且移动杆(32)的左端延伸至转轴(17)的左侧并与卡罩(33)固定连接，卡板(34)固定安装在转动杆(14)的右端，且卡板(34)的右侧延伸至卡罩(33)内并与卡罩(33)的内壁相卡装，压缩弹簧(35)的左端和右端分别与移动杆(32)的右端和移动槽(31)的右侧内壁固定连接。
7.根据权利要求1所述的一种组合式废水深度处理设备，其特征在于，所述投药组件包括支撑板、存药箱(28)、连接管(29)、第一限流板(36)、第二限流板(37)、伞齿环(38)、手柄杆(39)和驱动伞齿轮(40)；支撑板分别与安装箱(3)的右侧和加药箱(16)的左侧固定连接，且存药箱(28)固定安装在支撑板的顶部，连接管(29)固定安装在存药箱(28)的底部内壁上，连接管(29)的底端延伸至输水管(27)内并与输水管(27)的顶部内壁固定连接，且第一限流板(36)固定安装在连接管(29)的内壁上，第二限流板(37)与第一限流板(36)转动连接，且第一限流板(36)和第二限流板(37)上均对称开设有两个流动孔，手柄杆(39)贯穿连接管(29)的右侧内壁并与连接管(29)的右侧内壁转动连接，且伞齿环(38)固定安装在第二限流板(37)的顶部，驱动伞齿轮(40)固定安装在手柄杆(39)的左端，驱动伞齿轮(40)与伞齿环(38)相啮合。
8.根据权利要求5所述的一种组合式废水深度处理设备，其特征在于，所述分散组件包括连接箱(22)、转动管(23)、喷药格栅(24)和驱动轴；连接箱(22)固定安装在加药箱(16)的底部内壁上，且输水管(27)的右端延伸至连接箱(22)内并与连接箱(22)的左侧内壁固定连接，且转动管(23)转动连接在连接箱(22)的顶部内壁上，转动管(23)的顶端延伸至加药箱(16)内并与喷药格栅(24)固定连通，驱动轴固定安装在喷药格栅(24)的顶部，且驱动轴的顶端延伸至加药箱(16)的上方，从动伞齿轮(25)固定套设在驱动轴上。
发明内容
基于背景技术存在现有的技术方案在对废水进行加药时，难以实现对废水进行均匀的加药，导致废水处理不彻底的技术问题，本发明提出了一种组合式废水深度处理设备。
本发明提出的一种组合式废水深度处理设备，包括底座，所述底座的顶部分别固定安装有输送泵、安装箱和加药箱，安装箱内固定安装有支撑管，且支撑管内安装有过滤组件，加药箱的右侧顶部内壁上固定安装有排水管，排水管的右端延伸至加药箱的右侧，安装箱的顶部卡装有盖板，且过滤组件的顶端延伸至盖板的上方并与盖板相连接，过滤组件上连有位于盖板上方的驱动组件，驱动组件与盖板的顶部相连接，输送泵的输出端上固定连接有输送管，且输送管的顶端延伸至支撑管内并与支撑管的左侧内壁固定连接；
安装箱和加药箱相互靠近的一侧固定安装有同一个固定板，且固定板上连接有传动组件，传动组件分别与安装箱的顶部和加药箱的顶部相连接，支撑管的右侧底部内壁上固定安装有输水管，且输水管的右端延伸至加药箱内并连接有分散组件，分散组件顶端延伸至加药箱的上方并与传动组件相连接，且传动组件与驱动组件箱连接，输水管上连接有位于安装箱和加药箱之间的投药组件，且投药组件分别与安装箱的右侧和加药箱的左侧相连接。
借由上述结构，可启动输送泵后，将需要处理的废水输送至支撑管内，利用过滤组件对废水中的颗粒进行过滤，经过过滤后的废水可由输水管输送至加药箱内，并且经过分散组件的分散输送，能够使得废水散落在加药箱内，在输送废水时，可利用投药组件将药液输送至输水管内，以此能够在经过过滤后的废水中进行加药处理，以便能够实现对废水进行净化处理，之后可启动传动组件带动过滤组件和分散组件进行运行，以此能够对废水进行彻底的处理，所以具有良好的实用性。
优选的，所述过滤组件包括多个支撑环、多个安装环、多个固定环、多个滤网和传动杆；
多个支撑环等间距固定安装在支撑管的内壁上，且安装环固定安装在对应的支撑环的内壁上，安装环的顶部对称固定安装有两个定位块，且固定环的底部对称开设有两个定位槽，定位块的顶部延伸至对称的定位槽内并与定位槽的内壁相卡装，滤网固定安装在对应的固定环内，且传动杆分别贯穿多个滤网并分别与多个滤网转动连接，传动杆贯穿盖板并与盖板转动连接，且传动杆与驱动组件相连接。
进一步的，在固定环内设置了滤网，便可利用滤网对废水中的杂质颗粒进行过滤，以此能够实现对废水进行物理净化处理。
优选的，所述传动杆的左侧和右侧均等间距固定安装有多个刮板，且位于同一高度对称设置的两个刮板均与同一个滤网的顶部相接触。
进一步的，在传动杆接受到传动组件的动力后进行转动，此时能够带动多个刮板进行环形运动，即可将落在滤网上的杂质颗粒进行清理，保持废水正常流动。
优选的，所述驱动组件包括转动杆、蜗杆和蜗轮；
转动杆转动连接在盖板的顶部，且蜗杆固定套设在转动杆上，蜗轮固定套设在传动杆上，且蜗杆与蜗轮相啮合，转动杆的右端与传动组件相连接。
进一步的，在转动杆接受到传动组件的动力后能够进行转动，此时在蜗杆和蜗轮的啮合传动作用下，能够带动传动杆进行转动。
优选的，所述传动组件包括驱动电机、主动伞齿轮、转轴、连接伞齿轮、传动伞齿轮、从动伞齿轮和定位构件；
驱动电机固定安装在固定板的底部，且驱动电机的输出轴贯穿固定板，主动伞齿轮固定安装在驱动电机的输出轴上，且转轴分别与安装箱的顶部和加药箱的顶部转动连接，连接伞齿轮固定套设在转轴上，连接伞齿轮与主动伞齿轮相啮合，且转轴的左端开设有移动槽，定位构件安装在移动槽内，卡装构件的左侧延伸至转轴的左侧并与转动杆的右端相连接，传动伞齿轮固定安装在转轴的右端，且从动伞齿轮与分撒组件相连接，传动伞齿轮与从动伞齿轮相啮合。
进一步的，通过启动驱动电机经过主动伞齿轮和连接伞齿轮的传动啮合，可使得转轴进行转动，以此能够使得转动杆进行转动，并且在转轴进行转动时，可在传动伞齿轮和从动伞齿轮的啮合传动作用下，能够使得分散组件进行运转，以便能够使得废水与药液充分混合。
优选的，所述定位构件包括移动杆、压缩弹簧、卡罩和卡板；
移动杆滑动连接在移动槽内，且移动杆的左端延伸至转轴的左侧并与卡罩固定连接，卡板固定安装在转动杆的右端，且卡板的右侧延伸至卡罩内并与卡罩的内壁相卡装，压缩弹簧的左端和右端分别与移动杆的右端和移动槽的右侧内壁固定连接。
进一步的，在卡罩和卡板进行卡装配合时，可在转轴进行转动时，能够带动转动杆进行转动。
优选的，所述投药组件包括支撑板、存药箱、连接管、第一限流板、第二限流板、伞齿环、手柄杆和驱动伞齿轮；
支撑板分别与安装箱的右侧和加药箱的左侧固定连接，且存药箱固定安装在支撑板的顶部，连接管固定安装在存药箱的底部内壁上，连接管的底端延伸至输水管内并与输水管的顶部内壁固定连接，且第一限流板固定安装在连接管的内壁上，第二限流板与第一限流板转动连接，且第一限流板和第二限流板上均对称开设有两个流动孔，手柄杆贯穿连接管的右侧内壁并与连接管的右侧内壁转动连接，且伞齿环固定安装在第二限流板的顶部，驱动伞齿轮固定安装在手柄杆的左端，驱动伞齿轮与伞齿环相啮合。
进一步的，通过转动手柄杆，经过驱动伞齿轮和伞齿环的啮合传动作用下，能够带动第二限流板进行转动，以此可实现对流动孔的流动面积进行调节，对药液流量进行控制。
优选的，所述分散组件包括连接箱、转动管、喷药格栅和驱动轴；
连接箱固定安装在加药箱的底部内壁上，且输水管的右端延伸至连接箱内并与连接箱的左侧内壁固定连接，且转动管转动连接在连接箱的顶部内壁上，转动管的顶端延伸至加药箱内并与喷药格栅固定连通，驱动轴固定安装在喷药格栅的顶部，且驱动轴的顶端延伸至加药箱的上方，从动伞齿轮固定套设在驱动轴上。
进一步的，在驱动轴随着从动伞齿轮进行转动时，可带动喷药格栅进行转动，以此能够实现对药液和废水进行混合搅拌。
本发明的有益效果是：
1、本发明中，通过启动输送泵可将废水输送至支撑管内，此时可利用多个滤网能够实现对废水进行过滤，并且多个滤网由上到下设置孔径依次变小，所以能够实现对废水中的各种颗粒进行过滤，并且通过转动手柄杆，经过驱动伞齿轮和伞齿环的啮合传动作用下，能够带动第二限流板进行转动，以此可实现对流动孔的流动面积进行调节，在废水过滤之后可经过输水管可输送至连接箱内，之后经过转动管可将废水输送至喷药格栅内，以此可使得废水分散输送至加药箱内，存药箱内的药液可经过连接管可输送至输水管内，可向废水进行加药；
2、本发明中，通过启动驱动电机带动主动伞齿轮进行转动，此时通过连接伞齿轮的啮合传动作用下，能够带动转轴进行转动，在转轴进行转动时，可通过传动伞齿轮和从动伞齿轮的啮合传动作用下，能够带动喷药格栅进行转动，以此可将药液和废水进行充分混合，能够利用药液对废水进行处理；
3、本发明中，在转轴进行转动时，可通过卡罩和卡板的卡装配合下，能够带动转动杆进行转动，在转动杆进行转动时，可通过蜗杆和蜗轮的啮合传动作用下带动传动杆进行转动，以此可使得多个刮板进行环形运动，以此可清理落在滤网上的杂质，使得滤网不会发生堵塞，保证废水正常流动进行过滤，使得废水处理效率不会降低。
本发明通过启动输送泵和驱动电机能够将实现对水进行多级过滤以及加药消毒处理，以便能够实现对废水进行净化处理，并且在对废水进行处理时，能够保证废水正常流动，因此不会降低废水的处理效率，具有良好的实用性。
（发明人：乔治·王陶）
