公布日：2024.03.12
申请日：2024.02.04
分类号：C02F1/00(2023.01)I;C02F1/10(2023.01)I;C02F1/461(2023.01)I;B08B9/02(2006.01)I;C02F103/34(2006.01)N
摘要
本发明提供一种保险粉生产污水处理的装置和方法，属于污水处理技术领域；包括处理罐和电解池，处理罐的内表面设置有喷气组件，喷气组件用于向处理罐内喷射加热后的惰性气体，处理罐的表面固定连接有搅拌组件，搅拌组件用于搅拌处理罐内部的污水和反应材料，排污管的上表面设置有刮洗组件，刮洗组件用于刮洗排污管上表面积攒的沉淀物，刮洗组件与排污管相连接；通过设置喷气组件、搅拌组件和刮洗组件，喷气组件的设置可以大大提高污水与反应材料之间的反应速率和效果；搅拌桨和输气管的联合设置可以让污水和反应材料之间反应得更充分；软片和挡板的设计不仅可以提高刮板刮洗沉淀物的效果，而且可以防止刮板的表面积攒大量沉淀物。
权利要求书
1.一种保险粉生产污水处理的装置，包括处理罐和电解池，其特征在于，所述处理罐的下表面固定连接有排污管，所述排污管的外表面设置有阀门一，所述排污管的下表面固定连接有排污箱，所述处理罐的表面固定连接有输水管，所述输水管的表面设置有阀门二，所述处理罐和所述电解池之间通过输水管连接，所述电解池的内表面设置有正极片，所述电解池的内表面设置有负极片，所述排污箱的下表面固定连接有排水管，所述排水管的表面设置有阀门三，所述处理罐的上表面设置有罐盖，所述罐盖的上表面固定连接有注水管，所述罐盖的上表面固定连接有入料管；所述处理罐的内表面设置有喷气组件，所述喷气组件用于向所述处理罐内喷射加热后的惰性气体，所述喷气组件分别与所述罐盖和所述处理罐相连接；所述处理罐的表面固定连接有搅拌组件，所述搅拌组件用于搅拌所述处理罐内部的污水和反应材料，所述搅拌组件与所述处理罐相连接；所述排污管的上表面设置有刮洗组件，所述刮洗组件用于刮洗所述排污管上表面积攒的沉淀物，所述刮洗组件与所述排污管相连接；所述喷气组件包括固定连接在罐盖上表面的气泵，所述气泵的输出端固定连接有输气管，所述输气管的外表面设置有定位架，所述输气管的表面开设有小孔，所述输气管的数量为四组，所述输气管和处理罐之间通过定位架连接，所述输气管内输送的是加热后的惰性气体；所述刮洗组件包括固定连接在输气管下表面的机罩，所述机罩的内表面设置有电机二，所述电机二的输出端固定连接有转轴二，所述转轴二的下表面设置有驱轴，所述驱轴的外表面固定连接有夹片，所述夹片的内表面固定连接有刮板，所述排污管的表面开设有漏槽，所述刮板的下表面固定连接有软片，所述刮板的下表面固定连接有硬片，所述软片和所述硬片交错分布，所述排污管的上表面固定连接有隔板，所述排污管的上表面固定连接有挡板，所述隔板和所述挡板交错分布，所述排污箱的内表面滑动连接有收纳盒，所述收纳盒的外表面固定连接有把手，所述收纳盒的表面插设有箱门，所述箱门的表面开设有拉槽；所述刮板转动的过程中所述硬片会直接经过所述挡板和所述隔板之间缝隙，所述软片会在所述挡板的作用下产生形变，所述软片形变的过程中其表面粘连的沉淀物就会被所述挡板挡下，所述刮板和所述排污管二者形状是相互契合的；还包括保险粉生产污水处理的装置的使用方法，包括以下步骤：步骤一、把待处理的污水通过注水管注入处理罐内，污水注入完成后再把反应材料通过入料管添加到处理罐内，随后启动电机一，电机一会驱动转轴一进而带动搅拌桨发生转动，搅拌桨转动的过程中会对处理罐内部的污水和反应材料进行搅拌处理，进而让污水与反应材料混合反应；步骤二、打开气泵，气泵的一端连接加热后的惰性气体，气泵启动后气体会顺着输气管进入到处理罐的内部，随后气体从输气管表面的小孔排出，气体对处理罐内部的污水和反应材料进行搅拌和加热；步骤三、当污水和反应材料充分反应结束后，关闭电机一和气泵并打开阀门二，阀门二打开后反应完成后的污水会顺着输水管被输送到电解池内，反应过程中产生的沉淀物则会沉积在排污管内，被输送到电解池内的污水会在电解池内继续进行电解反应；步骤四、当污水全部被输送到电解池内后，关闭阀门二并打开阀门一和电机二，电机二启动后会驱动转轴二带动驱轴发生转动，驱轴转动的过程中刮板也会跟着驱轴发生转动，由于排污管的表面开设了漏槽，因此沉淀物会在刮板的刮洗作用下掉落到漏槽内；步骤五、从排污管上方掉落的沉淀物会直接落入收纳盒内，当沉淀物收集完毕后，使用者通过拉动收纳盒表面的把手把收纳盒从排污箱内拉出，收纳盒拉出后使用者拉动拉槽把箱门打开，箱门打开后就可以对收纳盒内收集的沉淀物进行集中处理了。
2.根据权利要求1所述的一种保险粉生产污水处理的装置，其特征在于，所述搅拌组件包括固定连接在处理箱外表面的安装座，所述安装座的外表面固定连接有电机一，所述电机一的输出端固定连接有转轴一，所述转轴一的外表面设置有搅拌桨。
3.根据权利要求2所述的一种保险粉生产污水处理的装置，其特征在于，所述搅拌组件的数量为两组，所述搅拌桨的外表面设置有护罩。
4.根据权利要求1所述的一种保险粉生产污水处理的装置，其特征在于，所述转轴二的外表面套设有密封垫，所述夹片和所述刮板的表面均插设有螺丝，所述夹片、刮板和漏槽的数量均为两组。
发明内容
本发明要解决的技术问题是提供一种保险粉生产污水处理的装置通过设置喷气组件、搅拌组件和刮洗组件，喷气组件的设置可以大大提高污水与反应材料之间的反应速率和效果；搅拌桨和输气管的联合设置可以让污水和反应材料之间反应得更充分；软片和挡板的设计不仅可以提高刮板刮洗沉淀物的效果，而且可以防止刮板的表面积攒大量沉淀物，通过以上的设置可以解决污水电解过程中悬浮物和重金属影响污水处理效率的问题。
为解决上述技术问题，本发明提供如下技术方案：

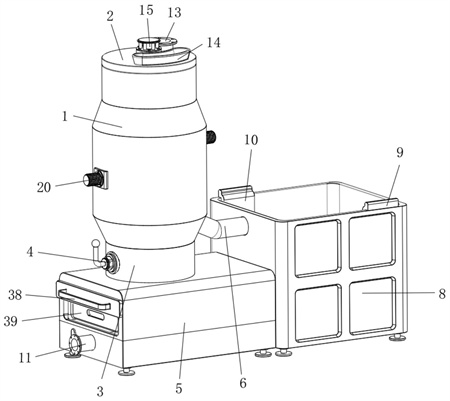

一种保险粉生产污水处理的装置，包括处理罐和电解池，所述处理罐的下表面固定连接有排污管，所述排污管的外表面设置有阀门一，所述排污管的下表面固定连接有排污箱，所述处理罐的表面固定连接有输水管，所述输水管的表面设置有阀门二，所述处理罐和所述电解池之间通过输水管连接，所述电解池的内表面设置有正极片，所述电解池的内表面设置有负极片，所述排污箱的下表面固定连接有排水管，所述排水管的表面设置有阀门三，所述处理罐的上表面设置有罐盖，所述罐盖的上表面固定连接有注水管，所述罐盖的上表面固定连接有入料管，所述处理罐的内表面设置有喷气组件，所述喷气组件用于向所述处理罐内喷射加热后的惰性气体，所述喷气组件分别与所述罐盖和所述处理罐相连接，所述处理罐的表面固定连接有搅拌组件，所述搅拌组件用于搅拌所述处理罐内部的污水和反应材料，所述搅拌组件与所述处理罐相连接，所述排污管的上表面设置有刮洗组件，所述刮洗组件用于刮洗所述排污管上表面积攒的沉淀物，所述刮洗组件与所述排污管相连接。
优选地，所述喷气组件包括固定连接在罐盖上表面的气泵，所述气泵的输出端固定连接有输气管，所述输气管的外表面设置有定位架，所述输气管的表面开设有小孔。
优选地，所述输气管的数量为四组，所述输气管和处理罐之间通过定位架连接，所述输气管内输送的是加热后的惰性气体。
优选地，所述搅拌组件包括固定连接在处理箱外表面的安装座，所述安装座的外表面固定连接有电机一，所述电机一的输出端固定连接有转轴一，所述转轴一的外表面设置有搅拌桨。
优选地，所述搅拌组件的数量为两组，所述搅拌桨的外表面设置有护罩。
优选地，所述刮洗组件包括固定连接在输气管下表面的机罩，所述机罩的内表面设置有电机二，所述电机二的输出端固定连接有转轴二，所述转轴二的下表面设置有驱轴，所述驱轴的外表面固定连接有夹片，所述夹片的内表面固定连接有刮板，所述排污管的表面开设有漏槽。
优选地，所述刮板的下表面固定连接有软片，所述刮板的下表面固定连接有硬片，所述软片和所述硬片交错分布，所述排污管的上表面固定连接有隔板，所述排污管的上表面固定连接有挡板，所述隔板和所述挡板交错分布。
优选地，所述转轴二的外表面套设有密封垫，所述夹片和所述刮板的表面均插设有螺丝，所述夹片、刮板和漏槽的数量均为两组。
优选地，所述排污箱的内表面滑动连接有收纳盒，所述收纳盒的外表面固定连接有把手，所述收纳盒的表面插设有箱门，所述箱门的表面开设有拉槽。
本申请还提供了一种保险粉生产污水处理的装置的使用方法，包括以下步骤：
步骤一、把待处理的污水通过注水管注入处理罐内，污水注入完成后再把反应材料通过入料管添加到处理罐内，随后启动电机一，电机一会驱动转轴一进而带动搅拌桨发生转动，搅拌桨转动的过程中会对处理罐内部的污水和反应材料进行搅拌处理，进而让污水与反应材料混合反应；
步骤二、打开气泵，气泵的一端连接加热后的惰性气体，气泵启动后气体会顺着输气管进入到处理罐的内部，随后气体从输气管表面的小孔排出，气体对处理罐内部的污水和反应材料进行搅拌和加热；
步骤三、当污水和反应材料充分反应结束后，关闭电机一和气泵并打开阀门二，阀门二打开后反应完成后的污水会顺着输水管被输送到电解池内，反应过程中产生的沉淀物则会沉积在排污管内，被输送到电解池内的污水会在电解池内继续进行电解反应；
步骤四、当污水全部被输送到电解池内后，关闭阀门二并打开阀门一和电机二，电机二启动后会驱动转轴二带动驱轴发生转动，驱轴转动的过程中刮板也会跟着驱轴发生转动，由于排污管的表面开设了漏槽，因此沉淀物会在刮板的刮洗作用下掉落到漏槽内；
步骤五、从排污管上方掉落的沉淀物会直接落入收纳盒内，当沉淀物收集完毕后，使用者通过拉动收纳盒表面的把手把收纳盒从排污箱内拉出，收纳盒拉出后使用者拉动拉槽把箱门打开，箱门打开后就可以对收纳盒内收集的沉淀物进行集中处理了。
本发明与现有技术相比，至少具有如下有益效果：
上述方案中，通过设置喷气组件、搅拌组件和刮洗组件，气泵会把加热后的惰性气体输送到输气管内，输气管内部的气体会从小孔排出，气体可以对处理罐内部的污水和反应材料进行搅拌和加热，进而大大提高污水与反应材料之间的反应速率和效果；搅拌桨旋转的过程中会对处理箱内部的污水和反应材料进行搅拌，搅拌桨和输气管的联合设置可以让污水和反应材料之间反应得更充分；刮板转动的过程中会对排污管上表面沉积的沉淀物进行刮洗，刮板转动的过程中硬片会直接经过挡板和隔板之间缝隙，软片会在挡板的作用下产生形变，软片形变的过程中其表面粘连的沉淀物就会被挡板挡下，这样的设计可以防止刮板因为长期使用表面粘连大量沉淀物，导致电机二负载过大，由于刮板和排污管二者形状是相互契合的，刮板表面粘连的沉淀物也会影响到刮板和排污管之间的契合度，因此软片和挡板的设计不仅可以提高刮板刮洗沉淀物的效果，而且可以防止刮板的表面积攒大量沉淀物。
（发明人：王国金;牛书祥;牛书庆;芮立忠;牛晟）
