公布日：2023.08.11
申请日：2023.05.31
分类号：C02F11/14(2019.01)I;B01F35/71(2022.01)I;B01F35/32(2022.01)I
摘要
本发明公开了一种污泥自动加药处理装置，包括处理箱和设于处理箱内部的药箱，处理箱外侧顶部设有驱动电机，驱动电机的输出端连接有驱动齿轮，驱动齿轮下方的处理箱内设有搅拌组件，搅拌组件底部的处理箱上设有出料口；药箱设于搅拌组件一侧，搅拌组件另一侧设有上料组件。通过驱动电机和上料组件的配合，将深层污泥抽送到搅拌组件中，在第一齿轮和驱动齿轮的配合下，挤压偏心轴挤压乳液泵头将药箱中的药液喷洒到搅拌组件中，实现对深层污泥的药液喷洒，保证深层污泥与药液充分接触，自动加药的同时进一步提高了污泥的处理效率。
权利要求书

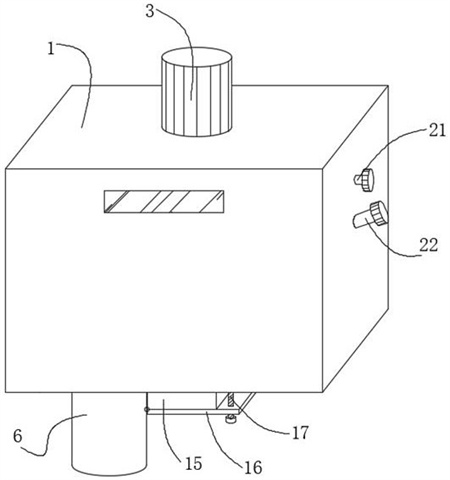

1.一种污泥自动加药处理装置，包括处理箱（1）和设于处理箱（1）内部的药箱（2），其特征在于：所述处理箱（1）外侧顶部设有驱动电机（3），驱动电机（3）的输出端连接有驱动齿轮（4），驱动齿轮（4）下方的处理箱（1）内设有搅拌组件（5），搅拌组件（5）底部的处理箱（1）上设有出料口（14）；所述药箱（2）设于搅拌组件（5）一侧，搅拌组件（5）另一侧设有上料组件（6）；所述药箱（2）正上方设有第一齿轮（7），第一齿轮（7）连接在处理箱（1）内侧顶部，第一齿轮（7）与驱动齿轮（4）相啮合，第一齿轮（7）底部连接有转轴（8），转轴（8）自由端贯穿药箱（2）顶部并延伸至药箱（2）内部，转轴（8）上设有若干搅拌叶片（9）；所述第一齿轮（7）底部靠近搅拌组件（5）一侧与偏心挤压轴（10）一端连接，偏心挤压轴（10）另一端与设于药箱（2）外侧顶部的乳液泵头（11）连接，乳液泵头（11）的进液端贯穿药箱（2）并延伸至药箱（2）内腔的底部；所述药箱（2）一侧由上至下依次设有注水管（21）和加药管（22），注水管（21）和加药管（22）一端贯穿药箱（2），另一端贯穿处理箱（1）；所述上料组件（6）包括上料管（24），上料管（24）底部贯穿处理箱（1）并延伸至处理箱（1）的下方，上料管（24）外壁与处理箱（1）固接，上料管（24）上方的处理箱（1）内壁设有低位朝向搅拌组件（5）的倾斜板（26），上料管（24）顶部贯穿倾斜板（26）；所述上料组件（6）还包括第二齿轮（23），第二齿轮（23）与驱动齿轮（4）相啮合，第二齿轮（23）通过轴承转动连接在处理箱（1）内侧顶部，第二齿轮（23）底部与设于上料管（24）内的螺旋上料轴（25）相连接。
2.如权利要求1所述的一种污泥自动加药处理装置，其特征在于：所述搅拌组件（5）包括搅拌筒（12），搅拌筒（12）内设有搅拌架（13），搅拌架（13）顶部与驱动齿轮（4）底部连接，所述搅拌筒（12）与出料口（14）连通。
3.如权利要求1所述的一种污泥自动加药处理装置，其特征在于：所述处理箱（1）外侧底部的出料口（14）外周设有隔离框（15），隔离框（15）底部靠近上料组件（6）一侧转动连接有封堵板（16）。
4.如权利要求3所述的一种污泥自动加药处理装置，其特征在于：所述封堵板（16）上远离上料组件（6）一侧由下至上贯穿有调节螺杆（17），所述调节螺杆（17）的顶端通过轴承转动连接有安装板（18），所述安装板（18）的顶部与弹簧（19）一端连接，弹簧（19）另一端与处理箱（1）底部连接。
5.如权利要求2所述的一种污泥自动加药处理装置，其特征在于：所述驱动齿轮（4）的底部连接有滴液网筒（20）。
6.如权利要求1-5任一项所述的一种污泥自动加药处理装置，其特征在于：所述驱动电机（3）的输出端与驱动齿轮（4）通过联轴器连接。
7.如权利要求1-5任一项所述的一种污泥自动加药处理装置，其特征在于：伸出所述处理箱（1）的注水管（21）和加药管（22）端部均设有封堵帽。
发明内容
本发明提供了一种污泥自动加药处理装置，解决了现有污泥处理方式无法保证药剂与深层污泥的有效混合，严重制约了污泥处理速度的问题。
本发明为一种污泥自动加药处理装置，包括处理箱和设于处理箱内部的药箱，处理箱外侧顶部设有驱动电机，驱动电机的输出端连接有驱动齿轮，驱动齿轮下方的处理箱内设有搅拌组件，搅拌组件底部的处理箱上设有出料口；药箱设于搅拌组件一侧，搅拌组件另一侧设有上料组件；所述药箱正上方设有第一齿轮，第一齿轮通过轴承转动连接在处理箱内侧顶部，第一齿轮与驱动齿轮相啮合，第一齿轮底部连接有转轴，转轴自由端贯穿药箱顶部并延伸至药箱内部，转轴上设有若干搅拌叶片；所述第一齿轮底部靠近搅拌组件一侧与偏心挤压轴一端连接，偏心挤压轴另一端与设于药箱外侧顶部的乳液泵头连接，乳液泵头的进液端贯穿药箱并延伸至药箱内腔的底部；药箱一侧由上至下依次设有注水管和加药管，注水管和加药管一端贯穿药箱，另一端贯穿处理箱；所述上料组件包括上料管，上料管底部贯穿处理箱并延伸至处理箱的下方，上料管外壁与处理箱固接，上料管上方的处理箱内壁设有低位朝向搅拌组件的倾斜板，上料管顶部贯穿倾斜板；上料组件还包括第二齿轮，第二齿轮与驱动齿轮相啮合，第二齿轮通过轴承转动连接在处理箱内侧顶部，第二齿轮底部与设于上料管内的螺旋上料轴相连接。
优选的，搅拌组件包括搅拌筒，搅拌筒内设有搅拌架，搅拌架顶部与驱动齿轮底部连接，搅拌筒与出料口连通。
优选的，处理箱外侧底部的出料口外周设有隔离框，隔离框底部靠近上料组件一侧转动连接有封堵板。
优选的，封堵板上远离上料组件一侧由下至上贯穿有调节螺杆，调节螺杆的顶端通过轴承转动连接有安装板，安装板的顶部与弹簧一端连接，弹簧另一端与处理箱底部连接。
优选的，驱动齿轮的底部连接有滴液网筒。
优选的，驱动电机的输出端与驱动齿轮通过联轴器连接。
优选的，伸出所述处理箱的注水管和加药管端部均设有封堵帽。
与现有技术相比，本发明的有益效果如下：1、本发明提供的污泥自动加药处理装置，通过驱动电机和上料组件的配合，将深层污泥抽送到搅拌组件中，在第一齿轮和驱动齿轮的配合下，挤压偏心轴挤压乳液泵头将药箱中的药液喷洒到搅拌组件中，实现对深层污泥的药液喷洒，保证深层污泥与药液充分接触，自动加药的同时进一步提高了污泥的处理效率。
2、本发明提供的污泥自动加药处理装置，在封堵板、调节螺杆和弹簧的配合下，当封堵板上的污泥超出弹簧对封堵板的拉力后，封堵板发生倾斜，实现加药后污泥的自动下料工作，有效避免搅拌组件中污泥的溢出，保障加药装置长时间稳定运行，调节螺杆还可对弹簧和封堵板间的拉力大小进行调节，便捷实用。
3、本发明提供的污泥自动加药处理装置，在驱动齿轮的底部连接有滴液网筒，乳液泵头喷出的药液先落在滴液网筒上，然后滴至搅拌组件中，增加药液与污泥的有效接触面积。
4、本发明提供的污泥自动加药处理装置，在第一齿轮、第二齿轮和驱动齿轮的配合下，利用驱动电机这一单独动力源就可以实现污泥的上料、加药和搅拌工作，实现了污泥加药处理的多功能化利用，设备自动化程度更高。
（发明人：贺耀文;陈茜;孙渊君;杜光焱;许菁）
