公布日：2023.08.11
申请日：2023.06.09
分类号：C02F11/13(2019.01)I
摘要

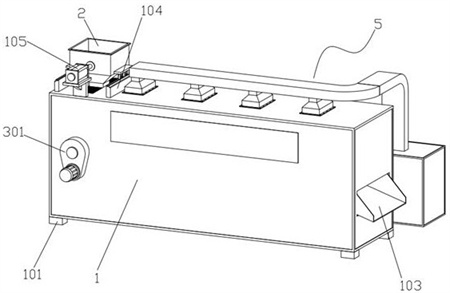

本发明涉及污泥处理技术领域，具体公开了一种污泥滤饼高效干燥机，包括干燥箱、进料斗、皮带输送装置、热风系统和抽气除湿系统，皮带输送装置包括设置在干燥箱内部的传输带，进料斗设置在传输带一端的正上方，干燥箱中设置有弹料装置，弹料装置包括旋转柱，旋转柱的下端连接有动力组件，旋转柱上套上有升降块，升降块上通过立杆连接有作用于传输带的顶动辊，连接架中设置有导向滑杆，升降块上开设有与导向滑杆相匹配的滑孔，连接架与升降块之间连接有弹簧；本发明公开的污泥滤饼高效干燥机实现了对污泥滤饼的连续式干燥处理，极大提高了对污泥滤饼的干燥效率，而且通过弹料装置的作用极大提高了对污泥滤饼的干燥均匀性。
权利要求书
1.一种污泥滤饼高效干燥机，包括干燥箱、进料斗、皮带输送装置、热风系统和抽气除湿系统，所述皮带输送装置包括设置在干燥箱内部的传输带，所述进料斗设置在传输带一端的正上方，其特征在于，所述干燥箱中设置有将传输带上的污泥滤饼瞬间弹射起来的弹料装置，所述弹料装置包括与干燥箱固定连接的条形板，所述条形板上设置有立板，所述立板上转动连接有旋转柱，所述旋转柱的下端连接有动力组件，所述旋转柱上套上有升降块，所述升降块上通过立杆连接有作用于传输带的顶动辊，所述立板上固定有连接架，所述连接架中设置有导向滑杆，所述升降块上开设有与导向滑杆相匹配的滑孔，且连接架与升降块之间连接有弹簧，所述顶动辊的外圆周上开设有由单程螺旋段和垂直线段首尾连接的弹射导向槽，所述升降块中设置有与弹射导向槽相匹配的滑轮。
2.根据权利要求1所述的污泥滤饼高效干燥机，其特征在于，所述皮带输送装置还包括若干皮带辊和一个张力调节辊，所述传输带绕设在皮带辊和张力调节辊之间，且其中一个皮带辊连接有驱动装置。
3.根据权利要求2所述的污泥滤饼高效干燥机，其特征在于，所述张力调节辊上连接有U型架，所述U型架与干燥箱的内壁之间连接有弹性伸缩组件。
4.根据权利要求1所述的污泥滤饼高效干燥机，其特征在于，所述干燥箱的上表面开设有垂直于传输带方向设置的条形口，所述进料斗的下端通过条形口伸入干燥箱内部设置，所述干燥箱上设置有推动进料斗沿条形口方向移动的推动气缸。
5.根据权利要求1所述的污泥滤饼高效干燥机，其特征在于，靠近所述进料斗处的干燥箱内部设置有将传输带上污泥滤饼均匀摊开的匀料组件。
6.根据权利要求1所述的污泥滤饼高效干燥机，其特征在于，所述热风装置包括热风生成器，所述热风生成器上连接有伸入干燥箱中的热风管，所述热风管上连接有两个平行于传输带方向设置的排风管，所述排风管上设置有出风口。
7.根据权利要求6所述的污泥滤饼高效干燥机，其特征在于，位于所述传输带两侧的干燥箱内壁上固定有弧形导风条。
8.根据权利要求1所述的污泥滤饼高效干燥机，其特征在于，所述抽气除湿系统包括设置在干燥箱顶部的抽气罩，所述抽气罩通过抽气管道连接有干燥过滤箱，所述干燥过滤箱上连接有抽气泵。
发明内容
本发明旨在于提供了一种用于污泥滤饼的高效干燥机，以解决现有污泥热干化机在对污泥滤饼进行干燥时存在干燥不均匀、干燥效率低下的问题。
本发明是通过以下技术方案实现的：一种污泥滤饼高效干燥机，包括干燥箱、进料斗、皮带输送装置、热风系统和抽气除湿系统，所述皮带输送装置包括设置在干燥箱内部的传输带，所述进料斗设置在传输带一端的正上方，所述干燥箱中设置有将传输带上的污泥滤饼瞬间弹射起来的弹料装置，所述弹料装置包括与干燥箱固定连接的条形板，所述条形板上设置有立板，所述立板上转动连接有旋转柱，所述旋转柱的下端连接有动力组件，所述旋转柱上套上有升降块，所述升降块上通过立杆连接有作用于传输带的顶动辊，所述立板上固定有连接架，所述连接架中设置有导向滑杆，所述升降块上开设有与导向滑杆相匹配的滑孔，且连接架与升降块之间连接有弹簧，所述顶动辊的外圆周上开设有由单程螺旋段和垂直线段首尾连接的弹射导向槽，所述升降块中设置有与弹射导向槽相匹配的滑轮。
作为上述方案的进一步设置，所述皮带输送装置还包括若干皮带辊和一个张力调节辊，所述传输带绕设在皮带辊和张力调节辊之间，且其中一个皮带辊连接有驱动装置。
作为上述方案的进一步设置，所述张力调节辊上连接有U型架，所述U型架与干燥箱的内壁之间连接有弹性伸缩组件。
作为上述方案的进一步设置，所述干燥箱的上表面开设有垂直于传输带方向设置的条形口，所述进料斗的下端通过条形口伸入干燥箱内部设置，所述干燥箱上设置有推动进料斗沿条形口方向移动的推动气缸。
作为上述方案的进一步设置，靠近所述进料斗处的干燥箱内部设置有将传输带上污泥滤饼均匀摊开的匀料组件。
作为上述方案的进一步设置，所述热风装置包括热风生成器，所述热风生成器上连接有伸入干燥箱中的热风管，所述热风管上连接有两个平行于传输带方向设置的排风管，所述排风管上设置有出风口。
作为上述方案的进一步设置，位于所述传输带两侧的干燥箱内壁上固定有弧形导风条。
作为上述方案的进一步设置，所述抽气除湿系统包括设置在干燥箱顶部的抽气罩，所述抽气罩通过抽气管道连接有干燥过滤箱，所述干燥过滤箱上连接有抽气泵。
本发明公开的污泥滤饼高效干燥机运行时，通过进料斗将粉碎后的污泥滤饼均匀撒在传输带的上表面，使其随着传输带在干燥箱的内部进行输送。热风系统通过热风生成器产生干燥热风，并通过热风管、排风管从传输带的两侧向上流动，部分干燥热风会通过传输带表面的气孔与传输带上底层的污泥滤饼相接触进行干燥，另一部分会通过传输带与干燥箱侧壁之间的缝隙向上流动，然后在弧形导风条的作用下使得热风吹向传输带上污泥滤饼的上表面进行干燥。
当污泥滤饼在传输带上移动输送的过程中，弹料装置会间隙式运行，通过动力组件使得旋转柱进行转动，然后通过旋转柱上弹射导向槽与升降块上滑轮之间的作用下使得升降块先向下移动进而对弹簧进行蓄势，然后再瞬间释放升降块从而使得顶动辊瞬间向上移动，通过顶动辊瞬间向上的冲击作用使得传输带向上跳动，此部分传输带上的污泥滤饼会被弹射起来，然后在弹射抛下的过程中与送入的热风进行充分接触，使得内部的污泥滤饼也能够被快速烘干。
在烘干过程中，与污泥滤饼接触后产生的湿热空气会被抽气除湿系统抽入到干燥过滤箱，经过干燥过滤箱内部过滤层的作用去湿、去异味后再进行排出。最后带污泥滤饼含水量下降至10%以下后再由传输带输送至排料斗中，并由排料斗将干燥后的污泥滤饼排出干燥箱。
本发明与现有技术相比，具有如下有益效果：本发明公开的污泥滤饼高效干燥机实现了对污泥滤饼的连续式干燥处理，极大提高了对污泥滤饼的干燥效率；同时，在污泥滤饼随着传输带进行输送的过程中，传输带底部污泥滤饼能够与气孔中流入的热风相接触，上层污泥滤饼能够与经过导流后的热风相接触，并通过弹料装置的作用使得污泥滤饼能够在输送过程中被弹射抛起，然后在抛起过程中能够与热风充分接触，充分保证了内层污泥滤饼的干燥效果，极大提高了对污泥滤饼的干燥均匀性。
本发明中的弹力装置结构设计巧妙，其以旋转柱的转动作用再加上滑轮与弹射导向槽之间的导向作用使得升降块先向下运动并对弹簧进行蓄势，然后再瞬间释放升降块使得顶动辊瞬间升起被撞击在传输带上，从而使得传输带上污泥滤饼能够被弹起一定距离，被弹起的污泥滤饼再与热风相接触，进而极大提高了其对污泥滤饼内部的干燥效果。
本发明公开的污泥滤饼高效干燥机还通过对进料斗、匀料组件的设计，使得污泥滤饼能够下料均匀，然后在利用匀料组件将传输带上的污泥滤饼进行均匀摊开，有效提高了污泥滤饼随传输带移动过程中与热风的有效接触面积，提高了对污泥滤饼的烘干速度。
（发明人：陈再贤;黄俊;成祝;谢鹏;李松竹;汪飞;陈昕;冯安;殷齐贺）
