公布日：2023.08.11
申请日：2023.07.11
分类号：C02F11/12(2019.01)I;C02F11/13(2019.01)I;C02F11/00(2006.01)I;B08B15/00(2006.01)I
摘要
本发明公开了一种具有除尘结构的污泥干化机，包括处理筒和定位支架，所述定位支架套设在处理筒上并与处理筒固定连接，还包括预处理装置，该预处理装置设置在处理筒内壁顶部，所述预处理装置通过支撑架固定在处理筒内壁顶部，所述预处理装置用于对污泥进行初步干化；切粒设备，该切粒设备设置在处理筒内部位于预处理装置下方的部分，所述切粒设备与处理筒内壁固定连接，所述切粒设备用于对经过预处理装置初步干化的物料进行切粒操作；烘干装置，该烘干装置设置在处理筒内部位于切粒设备下方的部分，本发明涉及污泥干化技术领域。该一种具有除尘结构的污泥干化机，方便提高污泥与热气的接触面积，从而提高干化效率。
权利要求书

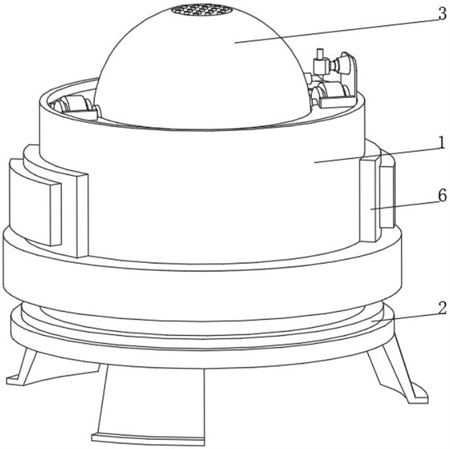

1.一种具有除尘结构的污泥干化机，包括处理筒（1）和定位支架（2），所述定位支架（2）套设在处理筒（1）上并与处理筒（1）固定连接，其特征在于：还包括预处理装置（3），该预处理装置（3）设置在处理筒（1）内壁顶部，所述预处理装置（3）通过支撑架固定在处理筒（1）内壁顶部，所述预处理装置（3）用于对污泥进行初步干化；切粒设备（4），该切粒设备（4）设置在处理筒（1）内部位于预处理装置（3）下方的部分，所述切粒设备（4）与处理筒（1）内壁固定连接，所述切粒设备（4）用于对经过预处理装置（3）初步干化的物料进行切粒操作；烘干装置（5），该烘干装置（5）设置在处理筒（1）内部位于切粒设备（4）下方的部分，所述烘干装置（5）与处理筒（1）内壁底部固定连接，所述烘干装置（5）用于对切粒设备（4）切好的粒状物料进行烘干；除尘机构（6），该除尘机构（6）设置在处理筒（1）两侧并与处理筒（1）内部连通，所述除尘机构（6）用于吸收处理筒（1）内部的灰尘。
2.根据权利要求1所述的一种具有除尘结构的污泥干化机，其特征在于：所述预处理装置（3）包括处理球壳（31），所述处理球壳（31）一侧固定连接有驱动电机（32），所述驱动电机（32）的驱动轴贯穿处理球壳（31）并延伸至处理球壳（31）内部，所述驱动电机（32）的驱动轴端部固定连接有控制装置（33），所述控制装置（33）远离驱动电机（32）的一侧固定连接有搅拌辊（34），所述处理球壳（31）顶部固定连接有挤压漏网（35），所述处理球壳（31）一侧连通有气管（36），所述气管（36）内壁滑动连接有充气嘴（37），所述充气嘴（37）远离气管（36）的一端与外部气泵连通，所述充气嘴（37）一侧固定连接有伸缩推杆（38），所述处理球壳（31）远离驱动电机（32）的一侧固定连接有翻转电机（39）的驱动轴。
3.根据权利要求2所述的一种具有除尘结构的污泥干化机，其特征在于：所述处理球壳（31）设置在处理筒（1）内壁顶部并通过支撑架与处理筒（1）内壁固定连接，所述驱动电机（32）、伸缩推杆（38）和翻转电机（39）均通过连接架固定在支撑架上。
4.根据权利要求2所述的一种具有除尘结构的污泥干化机，其特征在于：所述充气嘴（37）上套设并固定连接有与气管（36）相适配的密封圈，所述搅拌辊（34）内部设置有加热结构。
5.根据权利要求2所述的一种具有除尘结构的污泥干化机，其特征在于：所述控制装置（33）包括控制盘（331），所述控制盘（331）内壁转动连接有控制块（332），所述控制块（332）侧面固定连接有限位块（333），所述限位块（333）侧面固定连接有弧形弹簧（334），所述弧形弹簧（334）远离限位块（333）的一端与控制盘（331）内壁固定连接，所述限位块（333）远离控制块（332）的一侧固定连接有开关片（335），所述控制盘（331）内壁固定连接有与开关片（335）相适配的弧形滑片（336），所述开关片（335）和弧形滑片（336）均设置在翻转电机（39）的控制电路上，所述控制块（332）一侧固定连接有转动柱（337）。
6.根据权利要求5所述的一种具有除尘结构的污泥干化机，其特征在于：所述转动柱（337）远离控制块（332）的一端贯穿控制盘（331）并与控制盘（331）转动连接，所述转动柱（337）位于控制盘（331）外部的一端与搅拌辊（34）固定连接。
7.根据权利要求6所述的一种具有除尘结构的污泥干化机，其特征在于：所述控制盘（331）远离转动柱（337）的一侧与驱动电机（32）的驱动轴固定连接，所述限位块（333）设置有多组并且均匀分布在控制块（332）上。8.根据权利要求1所述的一种具有除尘结构的污泥干化机，其特征在于：所述烘干装置（5）包括烘干底座（51），所述烘干底座（51）顶部开设有烘干槽（52），所述烘干槽（52）内壁固定连接有热风机（53），所述烘干底座（51）顶部固定连接有振动器（54），所述振动器（54）顶部固定连接有风网（55），所述烘干槽（52）内壁固定连接有固定架（56），所述固定架（56）顶部固定连接有顶块（57）。
9.根据权利要求8所述的一种具有除尘结构的污泥干化机，其特征在于：所述烘干底座（51）设置在处理筒（1）内部并与处理筒（1）内壁固定连接，所述热风机（53）底部贯穿烘干底座（51）以及处理筒（1）并延伸至处理筒（1）外部，所述顶块（57）设置有多组并且均匀分布在固定架（56）上，所述顶块（57）顶部贯穿风网（55）并与风网（55）滑动连接。
发明内容
为实现以上目的，本发明通过以下技术方案予以实现：一种具有除尘结构的污泥干化机，包括处理筒和定位支架，所述定位支架套设在处理筒上并与处理筒固定连接，还包括预处理装置，该预处理装置设置在处理筒内壁顶部，所述预处理装置通过支撑架固定在处理筒内壁顶部，所述预处理装置用于对污泥进行初步干化；切粒设备，该切粒设备设置在处理筒内部位于预处理装置下方的部分，所述切粒设备与处理筒内壁固定连接，所述切粒设备用于对经过预处理装置初步干化的物料进行切粒操作；烘干装置，该烘干装置设置在处理筒内部位于切粒设备下方的部分，所述烘干装置与处理筒内壁底部固定连接，所述烘干装置用于对切粒设备切好的粒状物料进行烘干，方便提高污泥与热气的接触面积，从而提高干化效率；除尘机构，该除尘机构设置在处理筒两侧并与处理筒内部连通，所述除尘机构用于吸收处理筒内部的灰尘。
优选的，所述预处理装置包括处理球壳，所述处理球壳一侧固定连接有驱动电机，所述驱动电机的驱动轴贯穿处理球壳并延伸至处理球壳内部，所述驱动电机的驱动轴端部固定连接有控制装置，所述控制装置远离驱动电机的一侧固定连接有搅拌辊，所述处理球壳顶部固定连接有挤压漏网，所述处理球壳一侧连通有气管，所述气管内壁滑动连接有充气嘴，所述充气嘴远离气管的一端与外部气泵连通，所述充气嘴一侧固定连接有伸缩推杆，所述处理球壳远离驱动电机的一侧固定连接有翻转电机的驱动轴，排料时只需翻转充气即可，排料操作方便，并且可排出条状物料，方便后续切粒。
优选的，所述处理球壳设置在处理筒内壁顶部并通过支撑架与处理筒内壁固定连接，所述驱动电机、伸缩推杆和翻转电机均通过连接架固定在支撑架上。
优选的，所述充气嘴上套设并固定连接有与气管相适配的密封圈，所述搅拌辊内部设置有加热结构。
优选的，所述控制装置包括控制盘，所述控制盘内壁转动连接有控制块，所述控制块侧面固定连接有限位块，所述限位块侧面固定连接有弧形弹簧，所述弧形弹簧远离限位块的一端与控制盘内壁固定连接，所述限位块远离控制块的一侧固定连接有开关片，所述控制盘内壁固定连接有与开关片相适配的弧形滑片，所述开关片和弧形滑片均设置在翻转电机的控制电路上，所述控制块一侧固定连接有转动柱，方便根据处理球壳内部污泥的硬度自动控制处理球壳翻转，无需人工操作，实现全自动化，使用方便。
优选的，所述转动柱远离控制块的一端贯穿控制盘并与控制盘转动连接，所述转动柱位于控制盘外部的一端与搅拌辊固定连接。
优选的，所述控制盘远离转动柱的一侧与驱动电机的驱动轴固定连接，所述限位块设置有多组并且均匀分布在控制块上。
优选的，所述烘干装置包括烘干底座，所述烘干底座顶部开设有烘干槽，所述烘干槽内壁固定连接有热风机，所述烘干底座顶部固定连接有振动器，所述振动器顶部固定连接有风网，所述烘干槽内壁固定连接有固定架，所述固定架顶部固定连接有顶块，方便对粒状污泥进行挤压，使得粒状污泥能够不断变换位置，能够提高烘干效率。
优选的，所述烘干底座设置在处理筒内部并与处理筒内壁固定连接，所述热风机底部贯穿烘干底座以及处理筒并延伸至处理筒外部，所述顶块设置有多组并且均匀分布在固定架上，所述顶块顶部贯穿风网并与风网滑动连接。
本发明提供了一种具有除尘结构的污泥干化机。具备以下有益效果：1、该一种具有除尘结构的污泥干化机，使用时将污泥投入预处理装置内部，通过预处理装置对污泥进行预处理，使得污泥从流体状态变成固体状态，然后将污泥从预处理装置中排出，经过切粒设备切粒之后落在烘干装置上，通过烘干装置对粒状的污泥进行烘干，方便提高污泥与热气的接触面积，从而提高干化效率。
2、该一种具有除尘结构的污泥干化机，设置有预处理装置，使用时将污泥投入处理球壳内部，然后通过驱动电机带动搅拌辊转动，搅拌辊在搅动的同时对污泥进行加热，使污泥中的水分快速挥发，当污泥中的水分挥发到一定程度后，通过翻转电机带动处理球壳转动，将挤压漏网转动至正下方，污泥落在挤压漏网上，然后通过充气嘴向气管以及处理球壳内部充气，处理球壳内部气压增大，挤压污泥从挤压漏网的网孔中排出，排料时只需翻转充气即可，排料操作方便，并且可排出条状物料，方便后续切粒。
3、该一种具有除尘结构的污泥干化机，设置有控制装置，随着处理球壳内部污水中水分逐渐挥发，搅拌辊转动的阻力逐渐增大，搅拌辊受到的阻力传递到控制块上，阻力带动控制块朝向压缩弧形弹簧的方向转动，压缩弧形弹簧的同时带动限位块上的开关片移动，当阻力达到一定程度时开关片移动到弧形滑片上，此时翻转电机通电带动处理球壳翻转度，方便根据处理球壳内部污泥的硬度自动控制处理球壳翻转，无需人工操作，实现全自动化，使用方便。
4、该一种具有除尘结构的污泥干化机，设置有烘干装置，当粒状污泥落在风网上时，通过振动器带动风网震动，风网带动其上的粒状污泥震动，使得相邻粒状污泥之间能够在震动过程中产生缝隙，避免污泥堆积导致的烘干效率低以及烘干不均匀的情况，同时风网在震动的过程中，顶块不断从风网上突出，方便对粒状污泥进行挤压，使得粒状污泥能够不断变换位置，能够提高烘干效率。
（发明人：陆建国;吴明光;钱兵;蔡张林;邹美红）
