公布日：2024.03.12
申请日：2024.01.15
分类号：C02F3/12(2023.01)I;C02F7/00(2006.01)I
摘要
本发明涉及污水处理设备技术领域，具体涉及一种颗粒泥自回流的污水处理反应器，包括罐体、斜板、传导管、曝气盘以及升流管。罐体的底部设置有进水管，进水由布水包分配至布水器，罐体中的颗粒污泥在一定上升流速条件下，呈流动状态，通过斜板的截留，大部分颗粒下沉，部分颗粒污泥流动至斜板的上方并在斜板上进行沉积，曝气盘间歇曝气，经过升流管，在升流管上下产生压力差，斜板上部液体回流，并带动斜板上堆积的颗粒污泥回流至反应区。本发明结构简单，可操作性强，有效实现颗粒泥自回流，避免颗粒污泥流失，减少出水悬浮物浓度，保证反应器的良好运行以及对污水的处理效果。
权利要求书

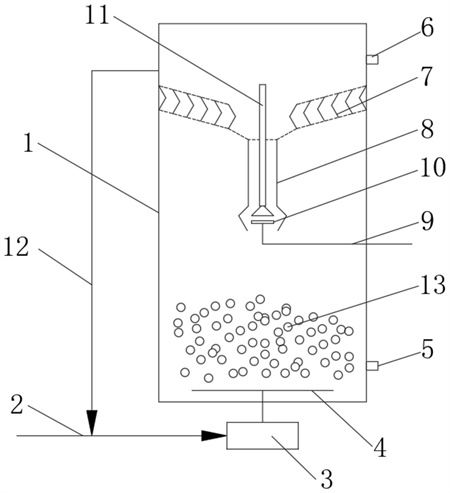

1.一种颗粒泥自回流的污水处理反应器，其特征在于：包括罐体(1)，所述的罐体(1)中接种有颗粒污泥(13)，在罐体(1)内部上方布置有多层斜板(7)，斜板(7)呈在中间部位设置有“>”型折的环型，在内层斜板(7)中心处的下方设置有传导管(8)，在传导管(8)的底部设置有曝气盘(10)，曝气盘(10)的下方与进气管(9)相连接，曝气盘(10)的上方设置有升流管(11)，曝气盘(10)间歇曝气，升流管(11)位于传导管(8)中，升流管(11)的上方延伸至斜板(7)的上方。
2.根据权利要求1所述的一种颗粒泥自回流的污水处理反应器，其特征在于：所述的斜板(7)布置在罐体(1)内部上方1/3～1/4处。
3.根据权利要求1所述的一种颗粒泥自回流的污水处理反应器，其特征在于：所述的罐体(1)的底部设置有进水管(2)，进水管(2)与布水包(3)相连接，布水包(3)与罐体(1)内部的布水器(4)相连接。
4.根据权利要求1所述的一种颗粒泥自回流的污水处理反应器，其特征在于：所述的罐体(1)底部设置有排泥口(5)，罐体(1)的上方设置有出水口(6)，出水口(6)位于斜板(7)的上方。
5.根据权利要求2所述的一种颗粒泥自回流的污水处理反应器，其特征在于：所述的斜板(7)在整体布置上与水平面的夹角为5～15°，单个斜板(7)斜面与水平面的夹角为40～60°。
6.根据权利要求1所述的一种颗粒泥自回流的污水处理反应器，其特征在于：所述的罐体(1)在斜板(7)的上方设置有外部循环管(12)，外部循环管(12)与进水管(2)相连通。
7.根据权利要求6所述的一种颗粒泥自回流的污水处理反应器，其特征在于：所述的罐体(1)中颗粒污泥堆积体积占罐体(1)有效容积的1/3，进水的上升流速为5～10m/h。
发明内容
本发明的目的是提供一种颗粒泥自回流的污水处理反应器，以解决现有的颗粒污泥反应器在进水负荷较高时，颗粒污泥易流失，从而导致反应器处理下降的问题。
为实现上述目的，本发明采用如下技术方案：一种颗粒泥自回流的污水处理反应器，包括罐体，所述的罐体中接种有颗粒污泥，在罐体内部上方布置有多层斜板，斜板呈在中间部位设置有“>”型折的环型，在内层斜板中心处的下方设置有传导管，在传导管的底部设置有曝气盘，曝气盘的下方与进气管相连接，曝气盘的上方设置有升流管，曝气盘间歇曝气，升流管位于传导管中，升流管的上方延伸至斜板的上方。
进一步地，所述的斜板布置在罐体内部上方1/3～1/4处。
进一步地，所述的罐体的底部设置有进水管，进水管与布水包相连接，布水包与罐体内部的布水器相连接。
进一步地，所述的罐体底部设置有排泥口，罐体的上方设置有出水口，出水口位于斜板的上方。
进一步地，所述的斜板在整体布置上与水平面的夹角为5～15°，单个斜板斜面与水平面的夹角为40～60°。
进一步地，所述的罐体在斜板的上方设置有外部循环管，外部循环管与进水管相连通。
进一步地，所述的罐体中颗粒污泥堆积体积占罐体有效容积的1/3，进水的上升流速为5～10m/h。
本发明的有益效果：
1、斜板截泥装置安装简单、投资省，可有效截留上浮的颗粒污泥，保证了颗粒污泥反应器的稳定运行；
2、通过间歇曝气实现颗粒污泥自回流，避免颗粒污泥堆积在斜板上，有效减少了颗粒污泥的流失，保证了反应器对污染物的处理能力，减少了出水悬浮物，实现反应器良好的运行；
3、无需额外增加搅拌设备，操作简单，减少了水处理成本。
（发明人：周继昌;丁秀峰;任彬;张冲;魏星;田敏慧;曹望;乔雅绮;丁镇;史振涛;刘辉;周晓红）
