公布日：2023.08.08
申请日：2023.04.07
分类号：F23G7/00(2006.01)I;F23G5/30(2006.01)I;F23G5/44(2006.01)I;F23G5/50(2006.01)I
摘要
本发明的目的在于克服现有技术中存在的上述不足，而提供一种结构设计合理的多功能污泥储存入炉系统及其工作方法，可以实现干污泥、半干污泥、湿污泥储存及入炉焚烧。干污泥输送至干污泥腔室内；半干污泥输送至半干污泥腔室内；湿污泥输送至湿污泥腔室内；干污泥腔室内干污泥在腔室内气化风作用下，充分流化，通过旋转给料阀控制给料量，进入污泥喷射泵，污泥喷射泵在输送风机的强力输送风作用下，产生强大输送力，把干污泥输送至流化床焚烧炉；湿污泥腔室内湿污泥流动性较好，通过螺杆输送泵直接将污泥送至流化床焚烧炉；半干污泥腔室内半干污泥有序的进入螺旋输送机的进料口，再转经计量给料机称重计量后，进入流化床焚烧炉。
权利要求书

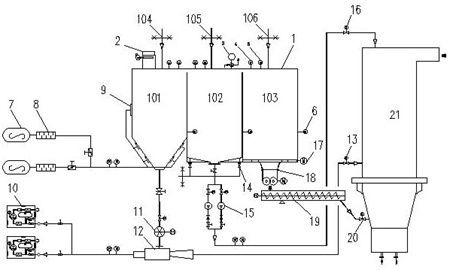

1.一种多功能污泥储存入炉系统，包括储存仓和流化床焚烧炉，其特征在于：还包括气化风系统、气力输送系统、螺杆泵输送系统和机械输送系统；所述的流化床焚烧炉上设置有干污泥入炉口、湿污泥入炉口和半干污入炉口，湿污泥入炉口位于流化床焚烧炉的顶部，干污泥入炉口位于流化床焚烧炉的中部，半干污入炉口位于流化床焚烧炉的底部；储存仓内设置有干污泥腔室、湿污泥腔室和半干污泥腔室；气化风系统包括气化风机、电加热器和气化装置，气化风机的出口与电加热器的进口连接，电加热器的出口与气化装置的进口连接，气化装置的出口与干污泥腔室连接；气力输送系统包括输送风机、旋转给料阀、污泥喷射泵和干污泥入炉阀；干污泥腔室的出口与旋转给料阀的进口连接，旋转给料阀的出口与污泥喷射泵的进料口连接，输送风机的出口与污泥喷射泵的进风口连接，污泥喷射泵的出口与干污泥入炉阀的进口连接，干污泥入炉阀的出口与流化床焚烧炉的干污泥入炉口连接；螺杆泵输送系统包括螺杆输送泵和污湿污泥入炉阀；湿污泥腔室的出口与螺杆输送泵的进口连接，螺杆输送泵的出口与湿污泥入炉阀的进口连接，湿污泥入炉阀的出口与流化床焚烧炉的湿污泥入炉口连接；机械输送系统包括螺旋输送机、计量给料机和半干污泥入炉阀；半干污泥腔室的出口与螺旋输送机的进口连接，螺旋输送机的出口与计量给料机的进口连接，计量给料机的出口与半干污泥入炉阀的进口连接，半干污泥入炉阀的出口与流化床焚烧炉的半干污泥入炉口连接。
2.根据权利要求1所述的多功能污泥储存入炉系统，其特征在于：还包括布袋除尘器，布袋除尘器设置在储存仓的顶部。
3.根据权利要求1所述的多功能污泥储存入炉系统，其特征在于：所述的储存仓的顶部设置有压力真空释放阀。
4.根据权利要求1所述的多功能污泥储存入炉系统，其特征在于：所述的干污泥腔室、湿污泥腔室和半干污泥腔室均设置连续料位计、高料位计和低料位计。
5.根据权利要求1所述的多功能污泥储存入炉系统，其特征在于：所述的污泥喷射泵为文丘里管输送泵。
6.根据权利要求1所述的多功能污泥储存入炉系统，其特征在于：所述的湿污泥腔室设置有反冲洗装置。
7.根据权利要求1所述的多功能污泥储存入炉系统，其特征在于：所述的半干污泥腔室底部设置有滑架推料机。
8.根据权利要求1所述的多功能污泥储存入炉系统，其特征在于：所述的计量给料机为称重式螺旋输送机。
9.根据权利要求1所述的多功能污泥储存入炉系统，其特征在于：所述的储存仓上设置有干污泥进料口、湿污泥进料口和半干污泥进料口；干污泥进料口与干污泥腔室连接，湿污泥进料口与湿污泥腔室连接，半干污泥进料口与半干污泥腔室连接。
10.一种权利要求1-9任一权利要求所述的多功能污泥储存入炉系统的工作方法，其特征在于：步骤如下：（1）0≤含水率＜30%的干污泥输送至干污泥腔室内暂存待用；（2）30%≤含水率＜70%的半干污泥输送至半干污泥腔室内暂存待用；（3）70%≤含水率＜90%的湿污泥输送至湿污泥腔室内暂存待用；（4）干污泥腔室内干污泥在腔室内气化风作用下，充分流化，通过旋转给料阀控制给料量，进入污泥喷射泵，污泥喷射泵在输送风机的强力输送风作用下，产生强大输送力，把干污泥输送至流化床焚烧炉；（5）湿污泥腔室内湿污泥流动性较好，通过螺杆输送泵直接将污泥送至流化床焚烧炉；（6）半干污泥腔室内半干污泥有序的进入螺旋输送机的进料口，再转经计量给料机称重计量后，进入流化床焚烧炉。
发明内容
本发明的目的在于克服现有技术中存在的上述不足，而提供一种结构设计合理的多功能污泥储存入炉系统及其工作方法，可以实现干污泥、半干污泥、湿污泥储存及入炉焚烧。
本发明解决上述问题所采用的技术方案是：一种多功能污泥储存入炉系统，包括储存仓和流化床焚烧炉，其特征在于：还包括气化风系统、气力输送系统、螺杆泵输送系统和机械输送系统；储存仓内设置有干污泥腔室、湿污泥腔室和半干污泥腔室；气化风系统包括气化风机、电加热器和气化装置，气化风机的出口与电加热器的进口连接，电加热器的出口与气化装置的进口连接，气化装置的出口与干污泥腔室连接；气力输送系统包括输送风机、旋转给料阀、污泥喷射泵和干污泥入炉阀；干污泥腔室的出口与旋转给料阀的进口连接，旋转给料阀的出口与污泥喷射泵的进料口连接，输送风机的出口与污泥喷射泵的进风口连接，污泥喷射泵的出口与干污泥入炉阀的进口连接，干污泥入炉阀的出口与流化床焚烧炉的干污泥入炉口连接；螺杆泵输送系统包括螺杆输送泵和污湿污泥入炉阀；湿污泥腔室的出口与螺杆输送泵的进口连接，螺杆输送泵的出口与湿污泥入炉阀的进口连接，湿污泥入炉阀的出口与流化床焚烧炉的湿污泥入炉口连接；机械输送系统包括螺旋输送机、计量给料机和半干污泥入炉阀；半干污泥腔室的出口与螺旋输送机的进口连接，螺旋输送机的出口与计量给料机的进口连接，计量给料机的出口与半干污泥入炉阀的进口连接，半干污泥入炉阀的出口与流化床焚烧炉的半干污泥入炉口连接。
本发明还包括布袋除尘器，布袋除尘器设置在储存仓的顶部。
本发明所述的储存仓的顶部设置有压力真空释放阀。
本发明所述的干污泥腔室、湿污泥腔室和半干污泥腔室均设置连续料位计、高料位计和低料位计。
本发明所述的污泥喷射泵为文丘里管输送泵。
本发明所述的湿污泥腔室设置有反冲洗装置。
本发明所述的半干污泥腔室底部设置有滑架推料机。
本发明所述的计量给料机为称重式螺旋输送机。
本发明所述的储存仓上设置有干污泥进料口、湿污泥进料口和半干污泥进料口；干污泥进料口与干污泥腔室连接，湿污泥进料口与湿污泥腔室连接，半干污泥进料口与半干污泥腔室连接。
一种多功能污泥储存入炉系统的工作方法，其特征在于：步骤如下：（1）0≤含水率＜30%的干污泥输送至干污泥腔室内暂存待用；（2）30%≤含水率＜70%的半干污泥输送至半干污泥腔室内暂存待用；（3）70%≤含水率＜90%的湿污泥输送至湿污泥腔室内暂存待用；（4）干污泥腔室内干污泥在腔室内气化风作用下，充分流化，通过旋转给料阀控制给料量，进入污泥喷射泵，污泥喷射泵在输送风机的强力输送风作用下，产生强大输送力，把干污泥输送至流化床焚烧炉；（5）湿污泥腔室内湿污泥流动性较好，通过螺杆输送泵直接将污泥送至流化床焚烧炉；（6）半干污泥腔室内半干污泥有序的进入螺旋输送机的进料口，再转经计量给料机称重计量后，进入流化床焚烧炉。
本发明与现有技术相比，具有以下优点和效果：1）系统采用全自动控制方式，自动化运行；2）各种不同含水率污泥可实现分类储存；3）根据污泥含水率不同采用不同的输送方式解决污泥入炉焚烧问题；4）污泥给料可实现精准在线计量；5）可实现全密闭运行，现场环境较好；6）污泥来源全覆盖，接受入炉分门别类；7）流化床焚烧炉采用三种物料三种不同位置入炉，湿污泥采用炉顶进料，具有稳定性高、不易堵料等优点，半干污泥采用炉底密相区进料，具有流化性好、燃烧充分等优点，干污泥采用炉膛中部进料，具有飞灰含碳量低、尾部积灰少等优点，三种不同水份的污泥在沸腾流化床内充分燃烧，高度释放热量，变废为宝。
（发明人：黄华;虞启义;李杰;朱浙乐;巨烈;华杰;王文祥;倪步宽;余刘发;郑吉;朱志阳）
