公布日：2023.09.19
申请日：2023.08.14
分类号：C02F1/28(2023.01)I;B08B1/00(2006.01)I;B08B1/04(2006.01)I
摘要
本发明公开了一种利用活性炭的工业废水降解处理装置，涉及工业废水技术领域。该利用活性炭的工业废水降解处理装置，包括罐体,所述罐体的顶部与底部分别开设有入水口与出水口，且罐体底部的中部固定安装有驱动电机，罐体内固定安装有用于堆放活性炭的网板，驱动电机的输出轴贯穿罐体的内底部并固定连接有转杆，且转杆贯穿网板，罐体内顶部的中部固定连接有铁柱。该利用活性炭的工业废水降解处理装置，通过主动刮擦机构运作与活性炭颗粒接触，从而对活性炭颗粒表面进行刮擦，促进附着在活性炭颗粒表面的膜状物脱落，达到对于活性炭颗粒的清洁效果，使其表面可有效持续吸附废水中的杂质与有毒物质。
权利要求书

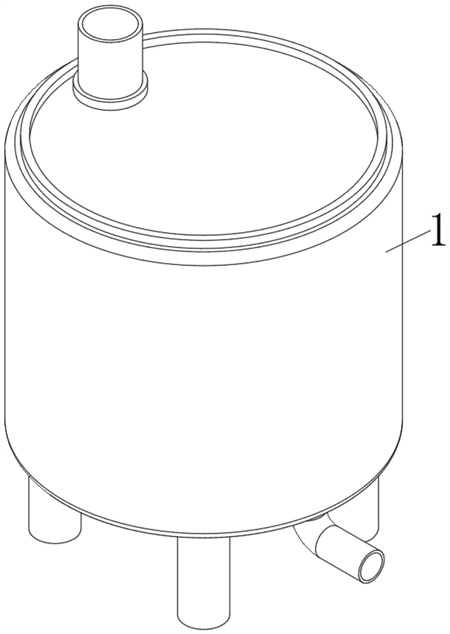

1.一种利用活性炭的工业废水降解处理装置，包括罐体(1),其特征在于：所述罐体(1)的顶部与底部分别开设有入水口与出水口，且罐体(1)底部的中部固定安装有驱动电机，罐体(1)内固定安装有用于堆放活性炭的网板，驱动电机的输出轴贯穿罐体(1)的内底部并固定连接有转杆(2)，且转杆(2)贯穿网板，罐体(1)内顶部的中部固定连接有铁柱(3)，铁柱(3)的底端延伸至转杆(2)内且不与转杆(2)的内壁接触，转杆(2)上固定安装有呈等距环绕状分布的数个主动刮擦机构(4)与数个被动刮擦机构(5)。
2.根据权利要求1所述的一种利用活性炭的工业废水降解处理装置，其特征在于：所述主动刮擦机构(4)包括刷除机构(41)、X形韧性带(42)和摩擦机构(43)，所述刷除机构(41)的数量为两个，且两个刷除机构(41)上下对称设置，两个刷除机构(41)的一端均与转杆(2)固定连接，数个X形韧性带(42)呈排状等距分布在两个刷除机构(41)之间，X形韧性带(42)的每一段上均固定连接有一个摩擦机构(43)。
3.根据权利要求2所述的一种利用活性炭的工业废水降解处理装置，其特征在于：所述刷除机构(41)包括空心筒(411)、转轴(412)、转环(413)、限位环(414)、磁块(415)、铁块(416)、固定块(417)和第一刷毛(418)，所述空心筒(411)的一端与转杆(2)固定连接，转轴(412)的两端分别插接在空心筒(411)内壁的两侧，且转轴(412)一端与空心筒(411)内壁的连接处套接有扭簧，X形韧性带(42)的上下两端分别贯穿两个空心筒(411)的相对一侧并固定连接在转轴(412)上，空心筒(411)上套接有数个呈排状等距分布的转环(413)，且转环(413)的两侧均设有限位环(414)，限位环(414)套接在空心筒(411)上，转轴(412)上固定连接有数量与转环(413)数量一致的磁块(415)，且磁块(415)的位置与转环(413)的位置相对应，转环(413)内嵌装有铁块(416)，固定块(417)固定连接在转环(413)的外圈，且固定块(417)上固定连接有第一刷毛(418)。
4.根据权利要求2所述的一种利用活性炭的工业废水降解处理装置，其特征在于：所述摩擦机构(43)包括套环(431)、转动球(432)、第一扭簧(433)、磁片(434)和第二刷毛(435)，所述套环(431)固定连接在X形韧性带(42)上，转动球(432)套接在套环(431)上，且第一扭簧(433)套装在套环(431)上，第一扭簧(433)的一端插接在转动球(432)内，磁片(434)嵌装在转动球(432)内，第二刷毛(435)固定连接在转动球(432)的表面。
5.根据权利要求2所述的一种利用活性炭的工业废水降解处理装置，其特征在于：所述被动刮擦机构(5)包括磁环(51)、弹性杆(52)和挤压机构(53)，所述磁环(51)通过轴承套装在转杆(2)上并位于同一主动刮擦机构(4)内的两个刷除机构(41)之间，数个弹性杆(52)呈等距环绕状与磁环(51)固定连接，弹性杆(52)相背磁环(51)的一端与罐体(1)的内侧壁固定连接，且弹性杆(52)上固定连接有数个呈排状等距分布的挤压机构(53)。
6.根据权利要求5所述的一种利用活性炭的工业废水降解处理装置，其特征在于：所述挤压机构(53)包括固定球(531)、磁球(532)和凸起(533)，所述固定球(531)内嵌装有磁球(532)，且固定球(531)套装在弹性杆(52)上，凸起(533)均匀固定连接在固定球(531)的表面。
发明内容
针对现有技术的不足，本发明提供了一种利用活性炭的工业废水降解处理装置，可有效清理活性炭颗粒表面附着的膜状物，以提高活性炭的吸附效果。
为实现以上目的，本发明通过以下技术方案予以实现：一种利用活性炭的工业废水降解处理装置，包括罐体,所述罐体的顶部与底部分别开设有入水口与出水口，且罐体底部的中部固定安装有驱动电机，罐体内固定安装有用于堆放活性炭的网板，驱动电机的输出轴贯穿罐体的内底部并固定连接有转杆，且转杆贯穿网板，罐体内顶部的中部固定连接有铁柱，铁柱的底端延伸至转杆内且不与转杆的内壁接触，转杆上固定安装有呈等距环绕状分布的数个主动刮擦机构与数个被动刮擦机构。
优选的，所述主动刮擦机构包括刷除机构、X形韧性带和摩擦机构，所述刷除机构的数量为两个，且两个刷除机构上下对称设置，两个刷除机构的一端均与转杆固定连接，数个X形韧性带呈排状等距分布在两个刷除机构之间，X形韧性带的每一段上均固定连接有一个摩擦机构。
优选的，所述刷除机构包括空心筒、转轴、转环、限位环、磁块、铁块、固定块和第一刷毛，所述空心筒的一端与转杆固定连接，转轴的两端分别插接在空心筒内壁的两侧，且转轴一端与空心筒内壁的连接处套接有扭簧，X形韧性带的上下两端分别贯穿两个空心筒的相对一侧并固定连接在转轴上，空心筒上套接有数个呈排状等距分布的转环，且转环的两侧均设有限位环，限位环套接在空心筒上，转轴上固定连接有数量与转环数量一致的磁块，且磁块的位置与转环的位置相对应，转环内嵌装有铁块，固定块固定连接在转环的外圈，且固定块上固定连接有第一刷毛。
优选的，所述摩擦机构包括套环、转动球、第一扭簧、磁片和第二刷毛，所述套环固定连接在X形韧性带上，转动球套接在套环上，且第一扭簧套装在套环上，第一扭簧的一端插接在转动球内，磁片嵌装在转动球内，第二刷毛固定连接在转动球的表面。
优选的，所述被动刮擦机构包括磁环、弹性杆和挤压机构，所述磁环通过轴承套装在转杆上并位于同一主动刮擦机构内的两个刷除机构之间，数个弹性杆呈等距环绕状与磁环固定连接，弹性杆相背磁环的一端与罐体的内侧壁固定连接，且弹性杆上固定连接有数个呈排状等距分布的挤压机构。
优选的，所述挤压机构包括固定球、磁球和凸起，所述固定球内嵌装有磁球，且固定球套装在弹性杆上，凸起均匀固定连接在固定球的表面。
本发明提供了一种利用活性炭的工业废水降解处理装置。具备以下有益效果：
(1)、该利用活性炭的工业废水降解处理装置，通过主动刮擦机构运作与活性炭颗粒接触，从而对活性炭颗粒表面进行刮擦，促进附着在活性炭颗粒表面的膜状物脱落，达到对于活性炭颗粒的清洁效果，使其表面可有效持续吸附废水中的杂质与有毒物质。
(2)、该利用活性炭的工业废水降解处理装置，利用主动刮擦机构的结构形态与分布方式，使其在移动过程中推动活性炭颗粒在有限的空间内相互摩擦，从而通过活性炭颗粒之间的相互接触与摩擦，对实现其表面膜状物清除的目的起到了辅助效果。
(3)、该利用活性炭的工业废水降解处理装置，主动刮擦机构在往复转动的过程中，推动活性炭颗粒朝向被动刮擦机构移动，在移动过程中被挤压的活性炭颗粒之间进一步相互摩擦，并在受到被动刮擦机构阻拦时提高活性炭颗粒所受挤压力，从而促使活性炭颗粒表面附着的膜状物被刮下，达到对活性炭颗粒表面的清洁效果。
(4)、该利用活性炭的工业废水降解处理装置，主动刮擦机构在接近被动刮擦机构时，基于磁力吸引主动刮擦机构内的磁片并带动刷毛偏转，从而使得刷毛与周围活性炭颗粒表面接触并对附着物进行刮除，进一步达到了对于活性炭颗粒表面膜状物的清洁效果，从而提高了活性炭颗粒对废水的净化效果以及利用率。
（发明人：黄剑峰;曾志超）
