公布日：2024.03.08
申请日：2023.11.03
分类号：C02F1/24(2023.01)I
摘要
本发明公开了污水处理用高效溶气气浮机，涉及气浮技术领域，包括有并排布置在机架上方的气浮池和接渣池，气浮池的内腔呈U形结构，气浮池的内腔前后壁之间共同转动连接有转筒，转筒的圆周面和气浮池的内壁之间共同设置有气浮腔，转筒的圆周面均匀安装有数个除渣板，除渣板与气浮腔滑动连接，气浮池上端设置有接渣板。本发明使得气泡在垂直方向上形成一定的间隔，减少了相互碰撞的可能性，还增加气泡与悬浮物质接触的机会，提高气泡的利用效率，除渣板可以顺着腔壁转动，不仅刮除气浮腔内壁上的浮渣，还可携带部分正在上浮的浮渣一起远离污水，避免浮渣积聚形成障碍物，提高了除渣的清理效率，还保持了除渣板的清洁状态。
权利要求书

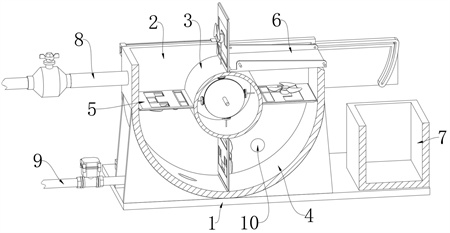

1.污水处理用高效溶气气浮机，包括有并排布置在机架（1）上方的气浮池（2）和接渣池（7），其特征在于：气浮池（2）的内腔呈U形结构，气浮池（2）的内腔前后壁之间共同转动连接有转筒（3），转筒（3）的圆周面和气浮池（2）的内壁之间共同设置有气浮腔（4），转筒（3）的圆周面均匀安装有数个除渣板（5），除渣板（5）与气浮池（2）内壁滑动连接，气浮池（2）上端设置有接渣板（6）；转筒（3）带动数个除渣板（5）转动，转动的除渣板（5）旋转至与接渣板（6）接触时，除渣板（5）驱动接渣板（6）朝向接渣池（7）移动的同时，除渣板（5）所携带的浮渣被刮落至接渣板（6）上，接渣板（6）上收集到的浮渣落入至接渣池（7）中，接渣板（6）复位后与下一个除渣板（5）重复相同的动作，直至污水处理完毕；当除渣板（5）与接渣板（6）接触时，接渣板（6）沿水平方向做远离气浮池（2）的直线运动，并刮除粘附在除渣板（5）上的浮渣，直至除渣板（5）与接渣板（6）分离后，接渣板（6）朝向靠近接渣池（7）的方向翻转，使得浮渣掉落至接渣池（7）内，随后，接渣板（6）复位，等待与下一个除渣板（5）的接触；除渣板（5）包括板体（51），板体（51）一端与转筒（3）的圆周面固定连接，板体（51）的另一端安装有刮刀（54）；板体（51）一端开设有贯通的开口（52），板体（51）内部开设有活动腔（511），活动腔（511）内滑动连接有与板体（51）相匹配的活动板（53）；板体（51）背离除渣板（5）旋转方向的一端活动安装有安装轴（512），安装轴（512）另一端固定安装有搅拌叶（513）；安装轴（512）的圆周面固定套接有第一伞齿（514），第一伞齿（514）啮合连接有第二伞齿（515），第二伞齿（515）一端安装有与板体（51）轴向呈平行设置的传动轴（516），传动轴（516）活动贯穿转筒（3）外壁并固定安装有行星齿轮（517），所有的行星齿轮（517）共同啮合连接有太阳齿轮（518），太阳齿轮（518）的轴心固定穿插连接有固定轴（519），固定轴（519）两端均固定安装有固定板（520），固定板（520）位于气浮池（2）外侧并与机架（1）固定连接。
2.根据权利要求1所述的污水处理用高效溶气气浮机，其特征在于：转筒（3）两端均安装有空心轴（31），空心轴（31）活动贯穿气浮池（2）侧壁，固定轴（519）贯穿空心轴（31）的内腔；空心轴（31）的圆周面固定套接有大链轮（32），机架（1）上安装有电机（35），电机（35）的输出端安装有小链轮（34），小链轮（34）和大链轮（32）之间共同套接有链带（33）。
3.根据权利要求1所述的污水处理用高效溶气气浮机，其特征在于：气浮池（2）前后侧壁均开设有呈水平设置的水平导槽（21）；气浮池（2）前后端面均安装有安装板（22），两个安装板（22）相互靠近的一端均安装有翻转导轨（23），翻转导轨（23）由呈水平设置的水平段（231）和弧线段（232）组成；接渣板（6）靠近转筒（3）的一侧安装有两个前后对称设置的第一导向杆（61），第一导向杆（61）与水平导槽（21）滑动连接，接渣板（6）远离转筒（3）的一侧安装有两个前后对称设置的第二导向杆（62），第二导向杆（62）与翻转导轨（23）滑动连接。
4.根据权利要求3所述的污水处理用高效溶气气浮机，其特征在于：气浮池（2）一端安装有电动缸（63），电动缸（63）的活动端安装有拉板（64），拉板（64）初始位于水平导槽（21）的正外侧。5.根据权利要求1所述的污水处理用高效溶气气浮机，其特征在于：气浮池（2）的一端上部安装有进水管（8），气浮池（2）的一端下部安装有溶气进管（9），气浮池（2）的另一端下部安装有出水管（10）。
发明内容
本发明的目的在于提供污水处理用高效溶气气浮机，以解决上述背景技术中提出的问题。
为实现上述目的，本发明采取的技术方案为：
污水处理用高效溶气气浮机，包括有并排布置在机架上方的气浮池和接渣池，其特征在于：气浮池的内腔呈U形结构，气浮池的内腔前后壁之间共同转动连接有转筒，转筒的圆周面和气浮池的内壁之间共同设置有气浮腔，转筒的圆周面均匀安装有数个除渣板，除渣板与气浮池内壁滑动连接，气浮池上端设置有接渣板；
转筒带动数个除渣板转动，转动的除渣板旋转至与接渣板接触时，除渣板驱动接渣板朝向接渣池移动的同时，除渣板所携带的浮渣被刮落至接渣板上，接渣板上收集到的浮渣落入至接渣池中，接渣板复位后与下一个除渣板重复相同的动作，直至污水处理完毕。
优选的，当除渣板与接渣板接触时，接渣板沿水平方向做远离气浮池的直线运动，并刮除粘附在除渣板上的浮渣，直至除渣板与接渣板分离后，接渣板朝向靠近接渣池的方向翻转，使得浮渣掉落至接渣池内，随后，接渣板复位，等待与下一个除渣板的接触。
优选的，除渣板包括板体，板体一端与转筒的圆周面固定连接，板体的另一端安装有刮刀。
优选的，板体一端开设有贯通的开口，板体内部开设有活动腔，活动腔内滑动连接有与板体相匹配的活动板。
优选的，板体背离除渣板旋转方向的一端活动安装有安装轴，安装轴另一端固定安装有搅拌叶；
安装轴的圆周面固定套接有第一伞齿，第一伞齿啮合连接有第二伞齿，第二伞齿一端安装有与板体轴向呈平行设置的传动轴，传动轴活动贯穿转筒外壁并固定安装有行星齿轮，所有的行星齿轮共同啮合连接有太阳齿轮，太阳齿轮的轴心固定穿插连接有固定轴，固定轴两端均固定安装有固定板，固定板位于气浮池外侧并与机架固定连接。
优选的，转筒两端均安装有空心轴，空心轴活动贯穿气浮池侧壁，固定轴贯穿空心轴的内腔；
空心轴的圆周面固定套接有大链轮，机架上安装有电机，电机的输出端安装有小链轮，小链轮和大链轮之间共同套接有链带。
优选的，气浮池前后侧壁均开设有呈水平设置的水平导槽；
气浮池前后端面均安装有安装板，两个安装板相互靠近的一端均安装有翻转导轨，翻转导轨由呈水平设置的水平段和弧线段组成；
接渣板靠近转筒的一侧安装有两个前后对称设置的第一导向杆，第一导向杆与水平导槽滑动连接，接渣板远离转筒的一侧安装有两个前后对称设置的第二导向杆，第二导向杆与翻转导轨滑动连接。
优选的，气浮池一端安装有电动缸，电动缸的活动端安装有拉板，拉板初始位于水平导槽的正外侧。
优选的，气浮池的一端上部安装有进水管，气浮池的一端下部安装有溶气进管，气浮池的另一端下部安装有出水管。
与现有技术相比，本发明具有如下有益效果：
（1）由于气泡在水中上浮的速度与气泡大小和水中的阻力有关，通过设置U形的气浮池内腔和转筒形成特殊形状的气浮腔，可以调整气泡在不同区域上浮的速度，靠近转筒区域的气泡由于受到转筒周围的流动影响，上浮速度较快，而远离转筒区域的气泡受到较少的干扰，上浮速度较慢，这样的设计使得气泡在垂直方向上形成一定的间隔，减少了相互碰撞的可能性，确保更多的气泡可以漂浮至水面上，提高了浮渣层的清理效率，且特殊形状的气浮腔可以使气泡之间形成一定的间隔，增加气泡与悬浮物质接触的机会，提高气泡的利用效率。
（2）在气浮腔内壁上可能会粘附一定量的浮渣，这些浮渣可能阻碍气泡的上浮和干扰气泡与悬浮物质的接触，通过转筒带动除渣板转动，除渣板可以顺着腔壁转动，将粘附在壁上的浮渣刮除，从而保持腔内壁的清洁，减少浮渣对气泡运动和浮渣分离的干扰，同时，转动的除渣板不仅刮除气浮腔内壁上的浮渣，还可携带部分正在上浮的浮渣一起远离污水，避免浮渣积聚形成障碍物，提高了除渣的清理效率。
（3）由于除渣板会与浮渣接触并刮除，因此会有部分浮渣粘附在除渣板上，通过除渣板的转动和接渣板的设计，可以将粘附在除渣板上的浮渣刮除，保持除渣板的清洁状态，避免浮渣的积聚和堵塞。
（4）在除渣板上设置可以转动的搅拌叶，搅拌叶的旋转可以引入空气并搅动水体，促使水中溶解的气体释放出来形成气泡，同时，搅拌叶的转动可以将水体进行搅拌和混合，使水中的悬浮物质均匀分散，并保持水体的均匀性，这有助于增加气泡与悬浮物质的接触面积，提高除渣效率，并减少浮渣在水体中重新沉淀的可能性。
（5）搅拌叶可以随着除渣板的转动而调整位置，对不同深度的水体进行搅拌，这样无论水体深浅，搅拌叶都能够达到理想的搅拌效果，确保水中的气泡和悬浮物质均匀分布。
（发明人：顾洪华）
