公布日：2023.08.08
申请日：2023.05.18
分类号：F23G5/44(2006.01)I;F23J15/00(2006.01)I;F23J15/04(2006.01)I
摘要

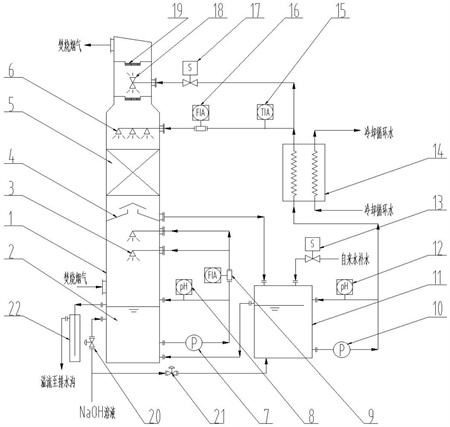

本发明公开了一种用于污泥焚烧烟气的脱酸降温装置及方法，包括：脱酸降温塔，包括沿塔体高度方向自下而上设置的脱酸喷淋装置、填料层、降温喷淋装置、清洗喷淋装置和除雾器；脱酸水循环装置，包括脱酸水箱和脱酸水循环泵，脱酸水箱设于脱酸降温塔的下方，脱酸水箱通过脱酸水循环泵与脱酸喷淋装置连通；冷凝水循环装置，包括冷凝水箱、冷凝水循环泵和集水帽，冷凝水箱通过冷凝水循环泵分别与降温喷淋装置和清洗喷淋装置连通，集水帽设于脱酸降温塔内，冷凝水箱通过管道与位于集水帽周缘上方的脱酸降温塔连通，冷凝水箱通过溢流方式与脱酸水箱连通。本发明的有益效果为：烟气在脱酸、降温及除雾所用的喷淋水实现了循环利用，节约资源。
权利要求书
1.一种用于污泥焚烧烟气的脱酸降温装置，其特征在于，包括：脱酸降温塔，其包括沿塔体高度方向自下而上依次设置的脱酸喷淋装置、填料层、降温喷淋装置、清洗喷淋装置和除雾器；脱酸水循环装置，其包括脱酸水箱和脱酸水循环泵；所述脱酸水箱设于所述脱酸降温塔的下方并与所述脱酸降温塔的底端连通；所述脱酸水箱通过所述脱酸水循环泵与所述脱酸喷淋装置连通；冷凝水循环装置，其包括冷凝水箱、冷凝水循环泵和集水帽；所述冷凝水箱通过所述冷凝水循环泵分别与所述降温喷淋装置和所述清洗喷淋装置连通；所述集水帽设于所述脱酸降温塔内且位于所述填料层和所述脱酸喷淋装置之间；所述冷凝水箱通过管道与位于所述集水帽周缘上方的脱酸降温塔连通；所述冷凝水箱通过溢流方式与所述脱酸水箱连通。
2.根据权利要求1所述的脱酸降温装置，其特征在于，所述降温喷淋装置和所述清洗喷淋装置与所述冷凝水循环泵之间设有换热器，利用外部冷却循环水对冷凝循环水进行降温。
3.根据权利要求1所述的脱酸降温装置，其特征在于，所述集水帽设为“伞”状且中心设有通气孔，降温喷淋水在所述集水帽周缘的上表面汇集，烟气通过所述通气孔向上运动。
4.根据权利要求1所述的脱酸降温装置，其特征在于，所述脱酸水箱设有第一回流口，所述脱酸水循环泵通过所述第一回流口与所述脱酸水箱连通；所述冷凝水箱设有第二回流口，所述冷凝水循环泵通过所述第二回流口与所述冷凝水箱连通。
5.根据权利要求4所述的脱酸降温装置，其特征在于，所述脱酸喷淋装置和所述脱酸水循环泵之间设有脱酸循环水流量计；所述第一回流口和所述脱酸水循环泵之间设有脱酸循环水pH计；所述降温喷淋装置和所述冷凝水循环泵之间设有冷凝循环水温度计和冷凝循环水流量计；所述第二回流口与所述冷凝水循环泵之间设有冷凝循环水pH计。
6.根据权利要求1所述的脱酸降温装置，其特征在于，所述脱酸水箱设有第一溢流口，所述脱酸水箱通过所述第一溢流口与水封筒连接；所述冷凝水箱设有第二溢流口，所述冷凝水箱通过所述第二溢流口与所述脱酸水箱连通；所述第二溢流口所处位置高于所述第一溢流口所处位置。
7.根据权利要求1所述的脱酸降温装置，其特征在于，所述脱酸水箱设有第一碱液投加口，所述冷凝水箱设有第二碱液投加口，所述第一碱液投加口和所述第二碱液投加口均与外部碱液容器连接。
8.根据权利要求1所述的脱酸降温装置，其特征在于，所述除雾器由两层除雾板构成，所述清洗喷淋装置位于所述两层除雾板中间，且所述除雾板的直径小于所述脱酸降温塔的内径，所述清洗喷淋装置采用双向喷头。
9.一种如权利要求1-8中任一项所述的一种用于污泥焚烧烟气的脱酸降温装置的脱酸降温方法，其特征在于，包括：污泥焚烧后的烟气进入脱酸降温塔中，通过脱酸水循环泵将所述脱酸水箱中的脱酸循环水输送至脱酸喷淋装置对所述烟气进行喷淋，所述烟气和所述脱酸循环水充分接触并发生中和反应，喷淋后的脱酸循环水回落至所述脱酸水箱实现脱酸水循环；在所述脱酸水循环过程中，通过脱酸循环水pH计实时监测所述脱酸循环水的酸碱度，当所述脱酸循环水的pH呈酸性时，开启脱酸水箱碱液控制阀对所述脱酸水箱进行碱液补充；中和反应后的烟气在所述脱酸降温塔中继续上升，通过冷凝水循环泵将冷凝水箱中的冷凝循环水输送至降温喷淋装置对所述烟气进行喷淋降温，喷淋后的冷凝循环水在集水帽的周缘上方进行汇集并通过管道回流至所述冷凝水箱中实现冷凝水循环；在所述冷凝水循环过程中，通过冷凝循环水pH计实时监测所述冷凝循环水的酸碱度，当所述冷凝循环水的pH呈酸性时，开启冷凝水箱碱液控制阀对所述冷凝水箱进行碱液补充；同时，通过冷凝循环水温度计实时监测所述冷凝循环水的水温，当水温高于50℃时，开启自来水补水电磁阀对所述冷凝循环水进行应急降温。
10.根据权利要求9所述的脱酸降温方法，其特征在于，还包括：当所述冷凝水箱中的液位高度超过第二溢流口时，所述冷凝循环水沿管道流入所述脱酸水箱中，实现对所述脱酸循环水的补充，当所述脱酸水箱中的液位高度超过第一溢流口时，所述脱酸循环水沿管道溢流至水封筒并进一步溢流排出。
发明内容
为解决上述问题，本发明的目的在于提供一种用于污泥焚烧烟气的脱酸降温装置及方法。
本发明提供了一种用于污泥焚烧烟气的脱酸降温装置，该装置包括：
脱酸降温塔，其包括沿塔体高度方向自下而上依次设置的脱酸喷淋装置、填料层、降温喷淋装置、清洗喷淋装置和除雾器；
脱酸水循环装置，其包括脱酸水箱和脱酸水循环泵；所述脱酸水箱设于所述脱酸降温塔的下方并与所述脱酸降温塔的底端连通；所述脱酸水箱通过所述脱酸水循环泵与所述脱酸喷淋装置连通；
冷凝水循环装置，其包括冷凝水箱、冷凝水循环泵和集水帽；所述冷凝水箱通过所述冷凝水循环泵分别与所述降温喷淋装置和所述清洗喷淋装置连通；所述集水帽设于所述脱酸降温塔内且位于所述填料层和所述脱酸喷淋装置之间；所述冷凝水箱通过管道与位于所述集水帽周缘上方的脱酸降温塔连通；所述冷凝水箱通过溢流方式与所述脱酸水箱连通。
作为本发明进一步的改进，所述降温喷淋装置和所述清洗喷淋装置与所述冷凝水循环泵之间设有换热器，利用外部冷却循环水对冷凝循环水进行降温。
作为本发明进一步的改进，所述集水帽设为“伞”状且中心设有通气孔，降温喷淋水在所述集水帽周缘的上表面汇集，烟气通过所述通气孔向上运动。
作为本发明进一步的改进，所述脱酸水箱设有第一回流口，所述脱酸水循环泵通过所述第一回流口与所述脱酸水箱连通；所述冷凝水箱设有第二回流口，所述冷凝水循环泵通过所述第二回流口与所述冷凝水箱连通。
作为本发明进一步的改进，所述脱酸喷淋装置和所述脱酸水循环泵之间设有脱酸循环水流量计；所述第一回流口和所述脱酸水循环泵之间设有脱酸循环水pH计；
所述降温喷淋装置和所述冷凝水循环泵之间设有冷凝循环水温度计和冷凝循环水流量计；所述第二回流口与所述冷凝水循环泵之间设有冷凝循环水pH计。
作为本发明进一步的改进，所述脱酸水箱设有第一溢流口，所述脱酸水箱通过所述第一溢流口与水封筒连接；所述冷凝水箱设有第二溢流口，所述冷凝水箱通过所述第二溢流口与所述脱酸水箱连通；所述第二溢流口所处位置高于所述第一溢流口所处位置。
作为本发明进一步的改进，所述脱酸水箱设有第一碱液投加口，所述冷凝水箱设有第二碱液投加口，所述第一碱液投加口和所述第二碱液投加口均与外部碱液容器连接。
作为本发明进一步的改进，所述除雾器由两层除雾板构成，所述清洗喷淋装置位于所述两层除雾板中间，且所述除雾板的直径小于所述脱酸降温塔的内径，所述清洗喷淋装置采用双向喷头。
本发明还提供了一种用于污泥焚烧烟气的脱酸降温方法，该方法包括：
污泥焚烧后的烟气进入脱酸降温塔中，通过脱酸水循环泵将所述脱酸水箱中的脱酸循环水输送至脱酸喷淋装置对所述烟气进行喷淋，所述烟气和所述脱酸循环水充分接触并发生中和反应，喷淋后的脱酸循环水回落至所述脱酸水箱实现脱酸水循环；
在所述脱酸水循环过程中，通过脱酸循环水pH计实时监测所述脱酸循环水的酸碱度，当所述脱酸循环水的pH呈酸性时，开启脱酸水箱碱液控制阀对所述脱酸水箱进行碱液补充；
中和反应后的烟气在所述脱酸降温塔中继续上升，通过冷凝水循环泵将冷凝水箱中的冷凝循环水输送至降温喷淋装置对所述烟气进行喷淋降温，喷淋后的冷凝循环水在集水帽的周缘上方进行汇集并通过管道回流至所述冷凝水箱中实现冷凝水循环；
在所述冷凝水循环过程中，通过冷凝循环水pH计实时监测所述冷凝循环水的酸碱度，当所述冷凝循环水的pH呈酸性时，开启冷凝水箱碱液控制阀对所述冷凝水箱进行碱液补充；同时，通过冷凝循环水温度计实时监测所述冷凝循环水的水温，当水温高于50℃时，开启自来水补水电磁阀对所述冷凝循环水进行应急降温。
作为本发明进一步的改进，当所述冷凝水箱中的液位高度超过第二溢流口时，所述冷凝循环水沿管道流入所述脱酸水箱中，实现对所述脱酸循环水的补充，当所述脱酸水箱中的液位高度超过第一溢流口时，所述脱酸循环水沿管道溢流至水封筒并进一步溢流排出。
本发明的有益效果为：第一、烟气在脱酸、降温及除雾所用的喷淋水实现了循环利用，节约了水资源；第二、独立又相互连通的循环系统确保与烟气接触的水体水质逐级提升，实现了效果最大化；第三、烟气下进上出，依次经过脱酸、降温、除雾，烟气质量逐步提升。
（发明人：武志飞;徐兴华;赵凤;申维真;岳丰;骆春晓;史青君;刘晓贞;刘明;宫福昕）
