公布日：2023.09.12
申请日：2023.08.11
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F1/66(2023.01)N;C02F3/30(2023.01)N;C02F11/04(2006.01)N;C02F11/122(2019.01)N;
C02F101/22(2006.01)N;C02F103/24(2006.01)N
摘要
本发明涉及制革废水的处理系统，包括综合废水处理主路、含铬废水处理支路、脱毛废水处理支路、脱脂废水处理支路及其他废水处理支路，综合废水处理主路采用格栅、调节池、混凝沉淀池、缺氧池、好氧池、污泥消化池和二沉池，其中污泥消化池的进水来自脱毛废水处理支路的含有小分子降解蛋白质的废液以及脱脂废水处理支路的含有残留脂肪酸的废液，污泥消化池中的污泥发酵产酸微生物在厌氧条件下进行水解与酸化反应得到乙酸，一方面达到污泥减量和回流污泥改性目的，另一方面乙酸回流引入混凝沉淀池作为pH调节剂和回流引入好氧池作为无机碳源，降低外加剂成本，并保证回流污泥的微生物活性，有助于降低出水pH值。
权利要求书
1.制革废水的处理系统，其特征在于，包括：综合废水处理主路，包括依次设置的格栅、调节池、混凝沉淀池、缺氧池、好氧池、污泥消化池、二沉池和曝气生物滤池，所述好氧池与缺氧池之间连通设置有混合液回流线，所述好氧池的出水端通过并联式出水线接至二沉池和污泥消化池，所述二沉池的出水端接至曝气生物滤池通过并联式乙酸回流线接至混凝沉淀池和好氧池，且所述二沉池的出泥端与缺氧池之间连通设置有污泥回流线，所述污泥消化池的出水端接至二沉池；含铬废水处理支路，含铬废水处理支路的废液出水汇入综合废水处理主路的格栅；脱毛废水处理支路，脱毛废水处理支路通过第一并联式废液出水线接至综合废水处理主路，第一并联式废液出水线的一端接至格栅而第一并联式废液出水线的另一端接至污泥消化池；脱脂废水处理支路，脱脂废水处理支路通过第二并联式废液出水线接至综合废水处理主路，第二并联式废液出水线的一端接至格栅而第二并联式废液出水线的另一端接至污泥消化池；其中综合废水处理主路的处理方法如下：S21、综合废水通过格栅筛出大颗粒杂物和调节池调节水量及均衡水质；S22、经步骤S21处理后的废水引入混凝沉淀池进行沉淀和脱水，混凝剂采用硫酸铝和石灰，通过并联式乙酸回流线引入的乙酸调节pH值在6.5-7.5；S23、经步骤S22处理后的废水引入缺氧池，与从好氧池回流的混合液以及从二沉池引入的回流污泥混合搅拌，使废水中基质与回流污泥充分反硝化反应和氨化反应，为后续的好氧硝化反应提供氨态氮以及将好氧硝化产生的硝酸盐和亚硝酸盐还原成气态氮排放；S24、经步骤S23处理后的废水引入好氧池，通过并联式乙酸回流线输入的乙酸为无机碳源，通过曝气提供充足氧气，污泥中的好氧自养型微生物进行硝化反应；S25、经步骤S24处理后的废水通过并联式出水线分流至污泥消化池，并联式出水线分流至污泥消化池和二沉池的分流比控制在1.5-2.4∶1，污泥消化池内的污泥中的发酵产酸微生物利用从脱毛废水处理支路引入的小分子降解蛋白质和从脱脂废水处理支路引入的残留脂肪酸为有机基质，协同超声波振动进行厌氧消化产生乙酸，降低废水pH值并达到污泥减量和回流污泥改性目的；S26、经步骤S25处理后的废水引入二沉池，与从好氧池引入二沉池的废水混合，在二沉池内沉淀得到上清液和沉淀污泥，沉淀污泥一部分作为回流污泥引入缺氧池而余下进行浓缩与压滤处理，上清液一部分回流引入混凝沉淀池作为pH调节剂和引入好氧池作为无机碳源而余下引入曝气生物滤池；S27、废水在曝气生物滤池中再进行生物处理，进一步降低BODs和COD，达标排放。
2.根据权利要求1所述的制革废水的处理系统，其特征在于：所述好氧池内设有曝气装置。
3.根据权利要求1所述的制革废水的处理系统，其特征在于：所述缺氧池和污泥消化池内分别设有搅拌装置，所述污泥消化池内还设有超声波发生装置。
4.根据权利要求1所述的制革废水的处理系统，其特征在于：所述二沉池采用周边进水周边出水辐流式沉淀池。
5.根据权利要求1所述的制革废水的处理系统，其特征在于：所述含铬废水处理支路采用碱沉淀法与板框压滤法处理得到废液并汇入格栅。
6.根据权利要求1所述的制革废水的处理系统，其特征在于：所述脱毛废水处理支路采用超滤法回收蛋白质和催化氧化法处理得到含有小分子降解蛋白质的废液并接至综合废水处理主路。
7.根据权利要求1所述的制革废水的处理系统，其特征在于：所述脱脂废水处理支路采用酸提取法处理得到含有残留脂肪酸的废液并接至综合废水处理主路。
8.制革废水的处理方法，其特征在于：采用如权利要求1至7任一项所述的处理系统完成如下步骤：S1、含铬废水、脱毛废水、脱脂废水及其他废水分别在各处理支路中处理后汇入综合废水处理主路形成综合废水；S2、综合废水在综合废水处理主路中处理后达标排放，具体为：S21、综合废水通过格栅筛出大颗粒杂物和调节池调节水量及均衡水质；S22、经步骤S21处理后的废水引入混凝沉淀池进行沉淀和脱水，混凝剂采用硫酸铝和石灰，通过并联式乙酸回流线引入的乙酸调节pH值在6.5-7.5；S23、经步骤S22处理后的废水引入缺氧池，与从好氧池回流的混合液以及从二沉池引入的回流污泥混合搅拌，使废水中基质与回流污泥充分反硝化反应和氨化反应，为后续的好氧硝化反应提供氨态氮以及将好氧硝化产生的硝酸盐和亚硝酸盐还原成气态氮排放；S24、经步骤S23处理后的废水引入好氧池，通过并联式乙酸回流线输入的乙酸为无机碳源，通过曝气提供充足氧气，污泥中的好氧自养型微生物进行硝化反应；S25、经步骤S24处理后的废水通过并联式出水线分流至污泥消化池，并联式出水线分流至污泥消化池和二沉池的分流比控制在1.5-2.4∶1，污泥消化池内的污泥中的发酵产酸微生物利用从脱毛废水处理支路引入的小分子降解蛋白质和从脱脂废水处理支路引入的残留脂肪酸为有机基质，协同超声波振动进行厌氧消化产生乙酸，降低废水pH值并达到污泥减量和回流污泥改性目的；S26、经步骤S25处理后的废水引入二沉池，与从好氧池引入二沉池的废水混合，在二沉池内沉淀得到上清液和沉淀污泥，沉淀污泥一部分作为回流污泥引入缺氧池而余下进行浓缩与压滤处理，上清液一部分回流引入混凝沉淀池作为pH调节剂和引入好氧池作为无机碳源而余下引入曝气生物滤池；S27、废水在曝气生物滤池中再进行生物处理，进一步降低BODs和COD，达标排放。
9.根据权利要求8所述的制革废水的处理方法，其特征在于：从二沉池引入缺氧池的回流污泥的污泥回流比为100％-150％，从好氧池引入缺氧池的混合液回流比为100％～200％。
10.根据权利要求8所述的制革废水的处理方法，其特征在于：所述缺氧池的水力停留时间为6h～8h；所述好氧池的水力停留时间为12h～15h；所述二沉池的表面负荷率为1-1.2m3/(m2·h)，水力停留时间3-5小时；所述混凝沉淀池的表面负荷为0.4-0.8m3/(m2·h)，水力停留时间4-6小时。
发明内容
本发明的目的在于提供一种制革废水的处理系统，它能够降低剩余污泥量、减少外加剂成本并达到达标排放。
为实现上述发明目的，本发明采用的技术方案是：
制革废水的处理系统，包括：

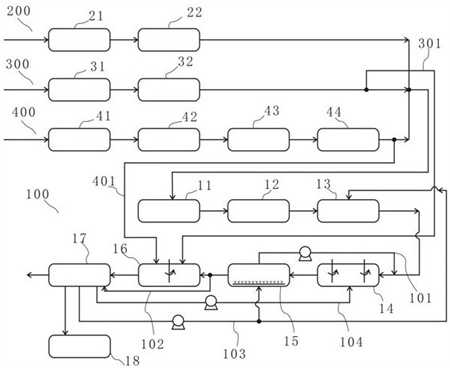

综合废水处理主路，包括依次设置的格栅、调节池、混凝沉淀池、缺氧池、好氧池、污泥消化池、二沉池和曝气生物滤池，所述好氧池与缺氧池之间连通设置有混合液回流线，所述好氧池的出水端通过并联式出水线接至二沉池和污泥消化池，所述二沉池的出水端接至曝气生物滤池通过并联式乙酸回流线接至混凝沉淀池和好氧池，且所述二沉池的出泥端与缺氧池之间连通设置有污泥回流线，所述污泥消化池的出水端接至二沉池；
含铬废水处理支路，含铬废水处理支路的废液出水汇入综合废水处理主路的格栅；
脱毛废水处理支路，脱毛废水处理支路通过第一并联式废液出水线接至综合废水处理主路，第一并联式废液出水线的一端接至格栅而第一并联式废液出水线的另一端接至污泥消化池；
脱脂废水处理支路，脱脂废水处理支路通过第二并联式废液出水线接至综合废水处理主路，第二并联式废液出水线的一端接至格栅而第二并联式废液出水线的另一端接至污泥消化池。
优选地，所述好氧池内设有曝气装置。
优选地，所述缺氧池和污泥消化池内分别设有搅拌装置，所述污泥消化池内还设有超声波发生装置。
优选地，所述二沉池采用周边进水周边出水辐流式沉淀池。
优选地，所述含铬废水处理支路采用碱沉淀法与板框压滤法处理得到废液并汇入格栅。
优选地，所述脱毛废水处理支路采用超滤法回收蛋白质和催化氧化法处理得到含有小分子降解蛋白质的废液并接至综合废水处理主路。
优选地，所述脱脂废水处理支路采用酸提取法处理得到含有残留脂肪酸的废液并接至综合废水处理主路。
本发明还提供一种制革废水的处理方法，采用上述处理系统完成如下步骤：
S1、含铬废水、脱毛废水、脱脂废水及其他废水分别在各处理支路中处理后汇入综合废水处理主路形成综合废水；
S2、综合废水在综合废水处理主路中处理后达标排放，具体为：
S21、综合废水通过格栅筛出大颗粒杂物和调节池调节水量及均衡水质；
S22、经步骤S21处理后的废水引入混凝沉淀池进行沉淀和脱水，混凝剂采用硫酸铝和石灰，通过并联式乙酸回流线引入的乙酸调节pH值在6.5-7.5；
S23、经步骤S22处理后的废水引入缺氧池，与从好氧池回流的混合液以及从二沉池引入的回流污泥混合搅拌，使废水中基质与回流污泥充分反硝化反应和氨化反应，为后续的好氧硝化反应提供氨态氮以及将好氧硝化产生的硝酸盐和亚硝酸盐还原成气态氮排放；
S24、经步骤S23处理后的废水引入好氧池，通过并联式乙酸回流线输入的乙酸为无机碳源，通过曝气提供充足氧气，污泥中的好氧自养型微生物进行硝化反应；
S25、经步骤S24处理后的废水通过并联式出水线分流至污泥消化池，并联式出水线分流至污泥消化池和二沉池的分流比控制在1.5-2.4∶1，污泥消化池内的污泥中的发酵产酸微生物利用从脱毛废水处理支路引入的小分子降解蛋白质和从脱脂废水处理支路引入的残留脂肪酸为有机基质，协同超声波振动进行厌氧消化产生乙酸，降低废水pH值并达到污泥减量和回流污泥改性目的；
S26、经步骤S25处理后的废水引入二沉池，与从好氧池引入二沉池的废水混合，在二沉池内沉淀得到上清液和沉淀污泥，沉淀污泥一部分作为回流污泥引入缺氧池而余下进行浓缩与压滤处理，上清液一部分回流引入混凝沉淀池作为pH调节剂和引入好氧池作为无机碳源而余下引入曝气生物滤池；
S27、废水在曝气生物滤池中再进行生物处理，进一步降低BODs和COD，达标排放。
优选地，从二沉池引入缺氧池的回流污泥的污泥回流比为100％-150％，从好氧池引入缺氧池的混合液回流比为100％～200％。
优选地，所述缺氧池的水力停留时间为6h～8h；所述好氧池的水力停留时间为12h～15h；所述二沉池的表面负荷率为1-1.2m3/(m2·h)，水力停留时间3-5小时；所述混凝沉淀池的表面负荷为0.4-0.8m3/(m2·h)，水力停留时间4-6小时。
（发明人：庄晓楠;庄汉珍;蒋永芳）
