公布日：2023.07.21
申请日：2023.04.10
分类号：B01D29/35(2006.01)I;C02F11/122(2019.01)I;B01D29/56(2006.01)I;B01D29/82(2006.01)I
摘要
本发明公开了一种推杆式污泥挤水机，包括挤水结构、液体收集结构、进料初滤结构和挤压驱动结构；所述的进料初滤结构由进料口和条缝筛构成，用于接纳调理后的污泥并将其自由水滤除而完成初步滤水；所述挤水结构包括挤压推料活塞、条缝筛筒一，以及锥形烧结滤水筒，通过挤压推料活塞将污泥加压挤出其部分吸附水而完成二次脱水；所述液体收集结构设置在挤水结构的底部，用于收集压滤产生的液体；本挤水机由液压驱动推杆及活塞缓慢平移而实现污泥挤压脱水，因此不会破坏化学调理污泥的絮凝结构而有利于污泥机械脱水。本机的体积小造价低，适用于乡镇级等小型污水厂就地初级脱水，填补了小型污水处理厂无小型脱水设备的空白。
权利要求书

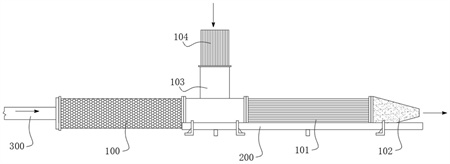

1.推杆式污泥挤水机，其特征在于：包括挤水结构、液体收集结构、进料初滤结构和挤压驱动结构；所述挤水结构包括挤压推料活塞(100)、条缝筛筒一(101)，锥形烧结滤水筒(102)；所述挤压驱动结构与挤水结构相连接，由液压推杆(300)以及液压工作站构成；该液压推杆(300)的输出端上连接有挤压推料活塞(100)，在条缝筛筒一(101)内部作水平往复运动而实现挤压脱水；所述液体收集结构为液体收集槽(200)，该液体收集槽(200)设置在条缝筛筒一(101)的底部以及条缝筛筒二(104)的圆周外围；所述进料初滤结构为条缝筛筒二(104)，以及三联接头(103)组成。
2.根据权利要求1所述的推杆式污泥挤水机，其特征在于：所述进料初滤结构呈竖直状设置，所述条缝筛筒二(104)为竖直与三联接头(103)相连接，该竖直部的中心线与所述挤水结构中心线构成垂直角。
3.根据权利要求1所述的推杆式污泥挤水机，其特征在于：所述锥形烧结滤水筒(102)为中空的圆锥状，且锥形烧结滤水筒(102)的表面具有均匀的滤水微孔，所述锥形烧结滤水筒(102)一端直径与所述条缝筛筒一(101)相等，另一端直径条缝筛筒一(101)直径的1/4-1/5。
4.根据权利要求1所述的推杆式污泥挤水机，其特征在于：所述液体收集槽(200)由一个上口宽下底窄的集水条盘和一个出水嘴组成。
5.根据权利要求1所述的推杆式污泥挤水机，其特征在于：锥形烧结滤水筒(102)由不锈钢粉末烧结而成，其滤水微孔直径小于0.01毫米。
6.根据权利要求1所述的推杆式污泥挤水机，其特征在于：所述条缝筛筒一(101)以及条缝筛筒二(104)均为楔型不锈钢丝编织并焊结而成，钢丝与钢丝的间隙为0.10-1毫米。
发明内容
本发明的目的在于提供一种推杆式污泥挤水机填补了污泥脱水小型设备的空白，解决了上述背景技术中提出的现有污泥脱水设备造价高、体积大，不适应小型企业的使用的不足，并且可以结合污泥生物调理技术来解决现有技术存在的脱水后的泥饼坚实坚硬，无法用作农田土壤使用的问题。
为实现上述目的，本发明提供由液压驱动推杆及活塞缓慢平移而实现污泥挤压脱水技术方案：推杆式污泥挤水机，包括挤水结构、液体收集结构、进料初滤结构和挤压驱动结构。
所述挤水结构包括挤压推料活塞、条缝筛筒一，锥形烧结滤水筒；所述挤压驱动结构由液压推杆以及液压工作站构成；该液压推杆的输出端上连接有挤压推料活塞，在条缝筛筒一内部作水平往复运动而实现污泥挤压脱水；这样，克服了传统的固液分离机采用螺旋圆周运动而破坏污泥絮凝结构的不足；
所述液体收集结构为液体收集槽，该液体收集槽设置在条缝筛筒一的底部以及条缝筛筒二的圆周外围；
所述进料初滤结构为条缝筛筒二，以及三联接头组成；是用于污泥进料后的初步滤水装置。
作为本发明中一种优选的技术方案，所述进料初滤结构呈竖直状设置，所述条缝筛筒二为竖直安装与三联接头相连接，该竖直部的中心线与所述挤水结构中心线构成垂直角。
作为本发明中一种优选的技术方案，所述锥形烧结滤水筒为中空的圆锥状，且锥形烧结滤水筒的表面均匀具有滤水微孔，所述锥形烧结滤水筒一端直径与所述条缝筛筒一相等，另一端直径条缝筛筒一直径的1/4-1/5，这样实现污泥体积压缩，该结构即可再次滤水又可承受高强的压力，使得污泥脱水并成型。
作为本发明中一种优选的技术方案，所述液体收集槽由一个上口宽下底窄的集水条盘和一个出水嘴组成，完成滤液收集与对外排放。
作为本发明中一种优选的技术方案，锥形烧结滤水筒由不锈钢粉末烧结而成，其滤水微孔直径小于0.01毫米。
作为本发明中一种优选的技术方案，所述条缝筛筒一以及条缝筛筒二均为楔型不锈钢丝编织并焊结而成，钢丝与钢丝的间隙为0.10-1毫米。
与现有技术相比，本发明的有益效果是：
1.本挤水机体积小造价低，适用于乡镇级小型污水厂就地初级脱水，同时可根据污泥产量多少随意并联组配使用；
2.挤水机的物料推进动力采用液压平移推杆，不仅压力大而且不会搅动破坏呈絮凝状态的污泥矾花，则有利于压榨工段的顺利脱水。
3.本挤水机与压榨成型脱水机配套使用可提高脱水工作效率，若利用挤水机作为初级脱水单元与高压脱水成型压榨机配套，则可减少压榨成型机的进料时间和挤压脱水时间；从而可增加单批次处理泥水数量而提升压榨机的处理效率，相当于一台压榨机作为两台使用，而整机造价、机体重量却可大大降低，并为压榨成型脱水设备的模块化制作或移动式机组设计提供了便利；
4.挤水机与压榨机配套使用时，挤水机的动力来源于压榨机的同一个液压站并且是前者工作时是后者的空闲时段，则不必增添动力源的投资成本；
5.本机采用不锈钢条缝筛加烧结滤水筒设计，不使用化纤过滤布，不存在滤布堵塞和消耗问题；
（发明人：郭强;李浩林;李定华;唐文魁）
