公布日：2024.12.27
申请日：2024.11.12
分类号：C02F1/38(2023.01)I;C02F1/00(2023.01)I
摘要
本发明涉及废水处理技术领域，具体地说就是一种高效废水过滤净化装置。一种高效废水过滤净化装置，包括分离部分、收集桶、支撑部分，所述分离部分用于对废水和絮凝物进行分离，所述分离部分包括分离箱、清水箱和螺旋形的分离通道，所述清水箱位于分离箱的上侧，分离通道与分离箱同轴心设置，分离通道的外侧与分离箱之间形成分离水腔，分离通道的末端与分离箱轴心相对的一侧与分离水腔之间贯通设置有分离水孔，分离水腔的顶部与清水箱内部贯通。本申请通过分离箱的旋转，对废水进行离心，使絮凝物沿分离通道的外侧向外排出，随着分离通道直径的增大，对絮凝物的离心力增大，使絮凝物沿着分离通道向外排出，提高对絮凝物的分离效果。
权利要求书

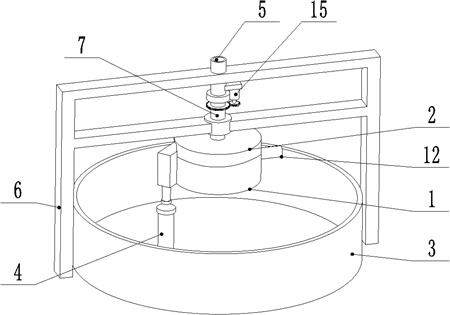

1.一种高效废水过滤净化装置，其特征在于：包括分离部分，用于对废水和絮凝物进行分离，所述分离部分包括分离箱(1)、清水箱(2)和螺旋形的分离通道(8)，所述清水箱(2)位于分离箱(1)的上侧，分离通道(8)与分离箱(1)同轴心设置，分离通道(8)的外侧与分离箱(1)之间形成分离水腔(9)，分离通道(8)的末端与分离箱(1)轴心相对的一侧与分离水腔(9)之间贯通设置有分离水孔(10)，分离水腔(9)的顶部与清水箱(2)内部贯通；收集桶(3)，设置于分离部分的下侧，收集桶(3)的内部设有排污桶(4)，所述排污桶(4)用于收集分离部分分离的絮凝物；支撑部分(6)，用于支撑分离部分，支撑部分(6)的上部设有连接管(5)，分离部分的顶部连接有驱动管(7)，驱动管(7)的上端与连接管(5)的底部转动密封连接，支撑管的外侧连接有驱动部分，驱动部分用于驱动分离部分转动。
2.根据权利要求1所述的一种高效废水过滤净化装置，其特征在于：所述分离箱(1)与所述清水箱(2)一体成型，所述分离箱(1)与清水箱(2)同轴心设置，所述清水箱(2)的侧面上部开设有排水口(11)。
3.根据权利要求1所述的一种高效废水过滤净化装置，其特征在于：所述分离通道(8)的外端穿过分离箱(1)的侧壁设置于分离箱(1)的外侧，所述分离箱(1)的侧立面设有配重块(12)，配重块(12)与分离通道(8)的外端沿竖直方向对称设置，分离通道(8)的外端底部设有排污管(13)，所述排污管(13)的底部连接有第一封口塞；所述排污桶(4)的顶部开口，开口上连接有第二封口塞。
4.根据权利要求1所述的一种高效废水过滤净化装置，其特征在于：所述分离水腔(9)的顶部与清水箱(2)之间贯通设有上水孔(14)。
5.根据权利要求1所述的一种高效废水过滤净化装置，其特征在于：所述分离通道(8)的螺距由内向外逐渐增大。
6.根据权利要求1所述的一种高效废水过滤净化装置，其特征在于：所述驱动管(7)与所述支撑部分(6)转动连接，所述驱动管(7)的外部设有连接齿轮，所述驱动部分包括驱动电机(15)，所述驱动电机(15)的输出轴连接有驱动齿轮，所述驱动齿轮与所述连接齿轮啮合连接。
7.根据权利要求1所述的一种高效废水过滤净化装置，其特征在于：所述支撑部分(6)包括设置于收集桶(3)上侧的支撑架，连接管(5)与所述支撑架固连，驱动管(7)与所述支撑架转动连接。
8.根据权利要求1所述的一种高效废水过滤净化装置，其特征在于：所述收集桶(3)的开口向上，所述收集桶(3)的直径大于所述分离部分的直径。
发明内容
为解决上述问题，本发明提供了一种高效废水过滤净化装置。
本发明解决其技术问题所采取的技术方案是：一种高效废水过滤净化装置，包括分离部分，用于对废水和絮凝物进行分离，所述分离部分包括分离箱、清水箱和螺旋形的分离通道，所述清水箱位于分离箱的上侧，分离通道与分离箱同轴心设置，分离通道的外侧与分离箱之间形成分离水腔，分离通道的末端与分离箱轴心相对的一侧与分离水腔之间贯通设置有分离水孔，分离水腔的顶部与清水箱内部贯通；收集桶，设置于分离部分的下侧，收集桶的内部设有排污桶，所述排污桶用于收集分离部分分离的絮凝物；支撑部分，用于支撑分离部分，支撑部分的上部设有连接管，分离部分的顶部连接有驱动管，驱动管的上端与连接管的底部转动密封连接，支撑管的外侧连接有驱动部分，驱动部分用于驱动分离部分转动。
作为优化，所述分离箱与所述清水箱一体成型，所述分离箱与清水箱同轴心设置，所述清水箱的侧面上部开设有排水口。
作为优化，所述分离通道的外端穿过分离箱的侧壁设置于分离箱的外侧，所述分离箱的侧立面设有配重块，配重块与分离通道的外端沿竖直方向对称设置，分离通道的外端底部设有排污管，所述排污管的底部连接有第一封口塞；所述排污桶的顶部开口，开口上连接有第二封口塞。
作为优化，所述分离水腔的顶部与清水箱之间贯通设有上水孔。
作为优化，所述分离通道的螺距由内向外逐渐增大。
作为优化，所述驱动管与所述支撑部分转动连接，所述驱动管的外部设有连接齿轮，所述驱动部分包括驱动电机，所述驱动电机的输出轴连接有驱动齿轮，所述驱动齿轮与所述连接齿轮啮合连接。
作为优化，所述支撑部分包括设置于收集桶上侧的支撑架，连接管与所述支撑架固连，驱动管与所述支撑架转动连接。
作为优化，所述收集桶的开口向上，所述收集桶的直径大于所述分离部分的直径。
本方案一种高效废水过滤净化装置，具有以下有益之处：本申请在分离箱的内部设置螺旋形的分离通道，且分离通道的宽度逐渐增大，通过分离箱的旋转，对废水进行离心，使絮凝物沿分离通道的外侧向外排出，随着分离通道直径的增大，对絮凝物的离心力增大，使絮凝物沿着分离通道向外排出，提高对絮凝物的分离效果；本申请在一定的旋转空间内，能够以较小的转速对废水和絮凝物进行分离，实现对絮凝物的逐步离心，并且螺旋形的分离通道实际上增加了液体的分离路径长度，使其在絮凝物到达分离通道的终点之前就能够完成固液分离，相对于沉淀静置的分离方法，分离效率较高；分离过程絮凝物沿分离通道的外侧移动，清水沿分离通道的内侧移动，方便对清水和絮凝物进行分离；无螺旋状隔板直接进行离心时，絮凝物容易贴紧于设备内壁，不易清理。
（发明人：张天风;杨丽丽）
