公布日：2024.01.23
申请日：2023.10.12
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/02(2023.01)N;C02F3/28(2023.01)N;C02F3/30(2023.01)N;C02F1/28(2023.01)N
摘要

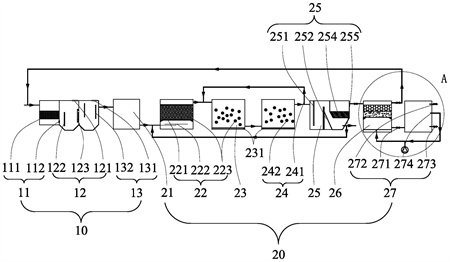

一种高效稳定的分散型农村生活污水处理系统，其包括多功能沉淀池，污水处理系统。所述多功能沉淀池设置有三个隔间，分别为初滤池，第一沉淀池，第二沉淀池。所述污水处理系统包括调节池，厌氧池，缺氧池，好氧池，沉淀池，脱氮除磷滤池，清水池。所述脱氮除磷滤池为顶部进水、底部出水，包括进水阀，双层填料床，脱氮滤料，除磷滤料，反冲洗系统，排泥阀。与现有技术相比，本发明采用所述脱氮滤料和除磷滤料的双层滤料结构，烧结改性低成本常效性吸附除磷的滤料技术的应用，进一步稳定有效除磷，有效提升污水的除磷效率。同时通过设置所述反冲洗系统，可以有效对所述脱氮除磷滤池进行冲洗，使得所述脱氮除磷滤池的运行维护更简单，成本更低。
权利要求书
1.一种高效稳定的分散型农村生活污水处理系统，其特征在于：所述高效稳定的分散型农村生活污水处理系统包括一个多功能沉淀池，以及一个设置在所述多功能沉淀池的出水方向上的污水处理系统，所述多功能沉淀池设置有三个隔间，分别为一个位于连接在进水口上初滤池，一个设置在所述初滤池的出水方向上的第一沉淀池，一个设置在所述第一沉淀池的出水方向上的第二沉淀池，所述污水处理系统包括一个设置在所述第二沉淀池的出水方向上的调节池，一个设置在所述调节池的出水方向上的厌氧池，一个设置在所述厌氧池的出水方向上的缺氧池，一个设置在所述缺氧池的出水方向上的好氧池，一个设置在所述好氧池的出水方向上的沉淀池，一个设置在所述沉淀池的出水方向上的脱氮除磷滤池，以及一个设置在所述脱氮除磷滤池的出水方向上的清水池，所述脱氮除磷滤池为顶部进水、底部出水，包括一个设置在所述脱氮除磷滤池的进水口上的进水阀，一个设置在所述脱氮除磷滤池中的双层填料床，一种设置在所述双层填料床上层的脱氮滤料，一种设置在所述双层填料床下层的除磷滤料，一个设置在所述脱氮除磷滤池内的反冲洗系统，以及一个设置所述双层填料床的排泥管上的排泥阀，所述双层填料床采用透水支撑板和金属支架固定在池壁上，所述脱氮滤料选用高流通性脱氮滤料，所述除磷滤料选用烧结改性低成本常效性吸附除磷的滤料，所述反冲洗系统包括一个设置在所述脱氮除磷滤池的池底的反冲洗口，一个连接所述清水池与所述反冲洗口的反冲洗管，一个设置在所述反冲洗管上的反冲洗泵，一个设置在所述双层填料床的靠近池顶一侧池壁上的反冲洗出水口，一个设置在所述反冲洗出水口上的反冲洗阀，以及一个连接所述反冲洗出水口与所述多功能沉淀池的进水口的反冲洗水回流管。
2.如权利要求1所述的高效稳定的分散型农村生活污水处理系统，其特征在于：所述初滤池内设置有一个篮式过滤器，以及一个设置在所述篮式过滤器下方的出水孔，所述出水孔设置在所述篮式过滤器的下方。
3.如权利要求1所述的高效稳定的分散型农村生活污水处理系统，其特征在于：所述第一沉淀池内设置有一个位于所述第一沉淀池的池顶的第一清理槽，一个设置在所述第一沉淀池内的第一隔板，以及一个设置在所述第一沉淀池的出水口处的导流管，所述导流管与所述第一沉淀池的出水口相连，且管身方向与出水方向垂直。
4.如权利要求1所述的高效稳定的分散型农村生活污水处理系统，其特征在于：所述第二沉淀池内设置有一个位于所述第二沉淀池的池顶的第二清理槽，以及两道彼此平行且间隔设置的第二隔板。
5.如权利要求1所述的高效稳定的分散型农村生活污水处理系统，其特征在于：所述厌氧池为底部进水、顶部出水，并包括一个悬浮填料床，一个设置在所述厌氧池的池底处的多孔布水器，以及一种投放在所述厌氧池的池内的改性MBBR填料，所述悬浮填料床为通过两个透水支撑板分别固定在与池壁焊接的支座上，远离所述多孔布水器设置的上透水支撑板与支座之间通过紧固件连接，所述多孔布水器连接在所述厌氧池的进水口上。
6.如权利要求1所述的高效稳定的分散型农村生活污水处理系统，其特征在于：所述缺氧池为顶部进水、底部出水，并包括一个设置在所述缺氧池池底的曝气管，以及一个设置在所述缺氧池的出水口处的透水挡板。
7.如权利要求1所述的高效稳定的分散型农村生活污水处理系统，其特征在于：所述好氧池为底部进水、顶部出水，并包括一个设置在其出水口的混合液回流管，以及一种加投在所述好氧池内的改性聚氨酯填料，且所述好氧池的池底设置有曝气管。
8.如权利要求1所述的高效稳定的分散型农村生活污水处理系统，其特征在于：所述沉淀池为顶部进水、顶部出水，包括一个设置所述沉淀池的进水口处的导流板，一个设置在所述沉淀池的池底的污泥斗，一个设置在所述沉淀池的出水口处的出水堰，多个设置在是所述沉淀池池中的斜管，以及一个设置在所述沉淀池的出泥口上的污泥回流管，所述导流板一端固定在所述沉淀池的池顶上，自由端朝向池底延伸，所述污泥斗为一个斗状结构，所述斜管设置在所述沉淀池内部的沉降区域，所述污泥回流管一端连接在所述沉淀池的出泥口，另一端连接在所述厌氧池进水口。
9.如权利要求1所述的高效稳定的分散型农村生活污水处理系统，其特征在于：所述清水池为一个蓄水池，并包括一个设置在所述清水池的进水口上的清水进水阀，一个设置在所述清水池的出水管上的清水出水阀，一个设置在所述清水池的靠近池底的池壁上的放空阀，以及一个设置在所述清水池的池体中央的反冲洗出水管。
10.如权利要求1所述的高效稳定的分散型农村生活污水处理系统，其特征在于：所述除磷滤料以锆改性沸石为主，辅以粉煤灰、黏土和硅酸盐，比例为锆改性沸石40％～45％，粉煤灰20％～22％，黏土10％～20％，硅酸盐30％～33％。将锆改性沸石研磨成粉末，加入粉煤灰、黏土和硅酸盐，通过搅拌进行混合，将混合好的材料放入模具，进行压缩成型，放入烧结炉中烘烤，温度设置为800℃～1200℃，通过烘烤完成后的材料放入模具进行施加压力。
发明内容
有鉴于此，本发明提供了一种可以解决上述问题的高效稳定的分散型农村生活污水处理系统。
一种高效稳定的分散型农村生活污水处理系统，其包括一个多功能沉淀池，以及一个设置在所述多功能沉淀池的出水方向上的污水处理系统。所述多功能沉淀池设置有三个隔间，分别为一个位于连接在进水口上初滤池，一个设置在所述初滤池的出水方向上的第一沉淀池，一个设置在所述第一沉淀池的出水方向上的第二沉淀池。所述污水处理系统包括一个设置在所述第二沉淀池的出水方向上的调节池，一个设置在所述调节池的出水方向上的厌氧池，一个设置在所述厌氧池的出水方向上的缺氧池，一个设置在所述缺氧池的出水方向上的好氧池，一个设置在所述好氧池的出水方向上的沉淀池，一个设置在所述沉淀池的出水方向上的脱氮除磷滤池，以及一个设置在所述脱氮除磷滤池的出水方向上的清水池。所述脱氮除磷滤池为顶部进水、底部出水，包括一个设置在所述脱氮除磷滤池的进水口上的进水阀，一个设置在所述脱氮除磷滤池中的双层填料床，一种设置在所述双层填料床上层的脱氮滤料，一种设置在所述双层填料床下层的除磷滤料，一个设置在所述脱氮除磷滤池内的反冲洗系统，以及一个设置所述双层填料床的排泥管上的排泥阀。所述双层填料床采用透水支撑板和金属支架固定在池壁上。所述脱氮滤料选用高流通性脱氮滤料。所述除磷滤料选用烧结改性低成本常效性吸附除磷的滤料。所述反冲洗系统包括一个设置在所述脱氮除磷滤池的池底的反冲洗口，一个连接所述清水池与所述反冲洗口的反冲洗管，一个设置在所述反冲洗管上的反冲洗泵，一个设置在所述双层填料床的靠近池顶一侧池壁上的反冲洗出水口，一个设置在所述反冲洗出水口上的反冲洗阀，以及一个连接所述反冲洗出水口与所述多功能沉淀池的进水口的反冲洗水回流管。
进一步地，所述初滤池内设置有一个篮式过滤器，以及一个设置在所述篮式过滤器下方的出水孔，所述出水孔设置在所述篮式过滤器的下方。
进一步地，所述第一沉淀池内设置有一个位于所述第一沉淀池的池顶的第一清理槽，一个设置在所述第一沉淀池内的第一隔板，以及一个设置在所述第一沉淀池的出水口处的导流管，所述导流管与所述第一沉淀池的出水口相连，且管身方向与出水方向垂直。
进一步地，所述第二沉淀池内设置有一个位于所述第二沉淀池的池顶的第二清理槽，以及两道彼此平行且间隔设置的第二隔板。
进一步地，所述厌氧池为底部进水、顶部出水，并包括一个悬浮填料床，一个设置在所述厌氧池的池底处的多孔布水器，以及一种投放在所述厌氧池的池内的改性MBBR填料，所述悬浮填料床为通过两个透水支撑板分别固定在与池壁焊接的支座上，远离所述多孔布水器设置的上透水支撑板与支座之间通过紧固件连接，所述多孔布水器连接在所述厌氧池的进水口上。
进一步地，所述缺氧池为顶部进水、底部出水，并包括一个设置在所述缺氧池池底的曝气管，以及一个设置在所述缺氧池的出水口处的透水挡板。
进一步地，所述好氧池为底部进水、顶部出水，并包括一个设置在其出水口的混合液回流管，以及一种加投在所述好氧池内的改性聚氨酯填料，且所述好氧池的池底设置有曝气管。
进一步地，所述沉淀池为顶部进水、顶部出水，包括一个设置所述沉淀池的进水口处的导流板，一个设置在所述沉淀池的池底的污泥斗，一个设置在所述沉淀池的出水口处的出水堰，多个设置在是所述沉淀池池中的斜管，以及一个设置在所述沉淀池的出泥口上的污泥回流管，所述导流板一端固定在所述沉淀池的池顶上，自由端朝向池底延伸，所述污泥斗为一个斗状结构，所述斜管设置在所述沉淀池内部的沉降区域，所述污泥回流管一端连接在所述沉淀池的出泥口，另一端连接在所述厌氧池进水口。
进一步地，所述清水池为一个蓄水池，并包括一个设置在所述清水池的进水口上的清水进水阀，一个设置在所述清水池的出水管上的清水出水阀，一个设置在所述清水池的靠近池底的池壁上的放空阀，以及一个设置在所述清水池的池体中央的反冲洗出水管。
进一步地，所述除磷滤料以锆改性沸石为主，辅以粉煤灰、黏土和硅酸盐，比例为锆改性沸石40％～45％，粉煤灰20％～22％，黏土10％～20％，硅酸盐30％～33％。将锆改性沸石研磨成粉末，加入粉煤灰、黏土和硅酸盐，通过搅拌进行混合，将混合好的材料放入模具，进行压缩成型，放入烧结炉中烘烤，温度设置为800℃～1200℃，通过烘烤完成后的材料放入模具进行施加压力。
与现有技术相比，本发明提供的高效稳定的分散型农村生活污水处理系统通过设置所述多功能沉淀池，同时进行有效除渣、隔油、固液分离的预处理，高效去除污水中的油渣和泥沙，达到初步污水处理效果。设置所述厌氧池、缺氧池、好氧池，通过投放所述改性MBBR填料与所述改性聚氨酯填料增加接触面积，密度接近水，有利于微生物附着，性价比高，生命周期长。同时采用所述脱氮滤料和除磷滤料的双层滤料结构，烧结改性低成本常效性吸附除磷的滤料技术的应用，界定了完全抑制NO2-累积的最佳C/N比阈值，有效同步脱氮效率比普通滤池提高20％，堵塞时间延长3-5倍以上，并进一步稳定有效除磷，通过反冲洗及重力作用沉淀到污泥中，有效提升污水的除磷效率。同时通过设置所述反冲洗系统与所述清水池的阀门配合，采用过滤后的清水对所述脱氮除磷滤池内部进行反冲洗，可以有效对所述脱氮除磷滤池进行冲洗，使得所述脱氮除磷滤池的运行维护更简单，成本更低。
（发明人：费文婷;金笑;周雅娟;戴晓慧）
