目前我国火电厂烟气脱硫主要采用石灰石—石膏湿法脱硫工艺，当烟气逆向经过脱硫塔进行气液接触时，大量二氧化硫被吸收并最终去除，烟气中的少量氯离子和氟离子也被吸收。为了维持脱硫装置浆液循环系统的物质平衡，防止烟气中的可溶部分（氯）超过规定值和保证石膏质量，必须从系统中排放一定量废水。该废水主要来自石膏脱水和清洗单元，盐、氯化物、悬浮物的含量高，硬度高，易结垢，腐蚀性强，水质变化大。
传统的脱硫废水处理工序包括中和、沉降、絮凝、浓缩澄清等，但目前很多地区污水排放标准对盐或氯化物含量有较严格的要求，采用传统工艺处理的脱硫废水仍存在盐和氯化物超标的问题，因此脱硫废水零排放十分必要。笔者以山东某电厂的脱硫废水零排放处理工程为例，提供一种脱硫废水零排放解决方案。
1、脱硫废水水量与水质

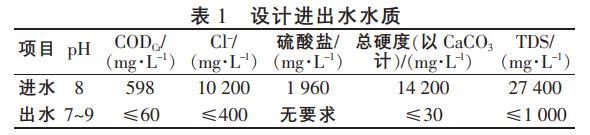

脱硫废水处理工程分2期建设，一期设计规模10m3/h，二期扩展到20m3/h，预处理段按二期设计规模建设，处理量20m3/h，膜浓缩段按一期设计规模建设，处理量10m3/h，蒸发结晶段按一期设计规模建设，处理量5m3/h（蒸发结晶装置1用1备），处理后的废水全部回用，其水质优于《循环冷却水用再生水水质标准》（HG/T3923—2007）要求，具体设计进、出水水质见表1。从水质情况可以看出，该废水的硬度和氯离子含量较高。
2、工艺流程及参数
2.1 工艺流程

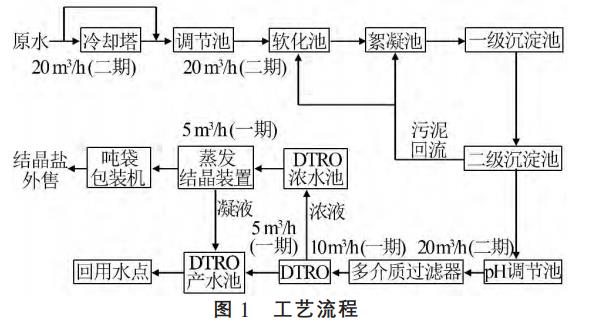

脱硫废水进入调节池进行水质水量调节，随后经提升泵加压后进入两级混凝沉淀系统，向软化池和絮凝池中投加氢氧化钠、碳酸钠、聚合硫酸铁和聚丙烯酰胺，软化去除水中硬度。二级沉淀池出水经调节pH后提升至多介质过滤器。多介质过滤器出水经高压泵增压后进入DTRO装置浓缩，产水进入回用水池，经提升泵送往回用水点，浓水进入DTRO浓水池。DTRO浓水经泵提升进入多效蒸发系统进行蒸发处理，多效蒸发系统的冷凝水进入回用水池，结晶盐经脱水处理后打包外售。具体工艺流程见图1。
2.2 主要单元参数
（1）调节池。
用于收集脱硫废水，对水质、水量进行调节，使来水水质均匀，避免水质水量波动对后续设备运行负荷产生过大冲击，保证设备的安全及稳定运行。设计1座，停留时间10h，尺寸6.7m×6.0m，有效水深5.0m。
（2）混凝反应沉淀池。
包括配水渠、软化池、絮凝池、一级沉淀池、二级沉淀池及pH调节池，集上述单元于一体，每个池体均设有排空管。设计流量20m3/h，软化池和絮凝池停留时间2.3h，一级沉淀池负荷0.7m3/（m2•h），二级沉淀池负荷0.7m3/（m2•h），控制pH在10~11。
（3）多介质过滤器。
通过过滤器内填料截留去除水中的悬浮物、有机物、胶质颗粒、微生物等。设计流量20m3/h×2套，1用1备，单套直径2m，过滤流速6.4m/h。
（4）DTRO装置。
主要用于去除水中的溶解盐类、小分子有机物及二氧化硅等，可去除水中95%以上的电解质（盐分）和粒径＞0.0005μm的杂质。设计流量5m3/h×2套，水温20~40℃，系统回收率≥50%，DTRO膜通量≤15L/（m2•h）。
（5）三效蒸发器及吨袋包装机。
工艺采用三效蒸发器处理来料，蒸发器采用抗盐析、抗结垢、适用性能强的强制循环蒸发器。原料液首先经预热器预热后进入蒸发器进行蒸发浓缩，蒸发达到一定浓度后出现大量晶体，出料后进入稠厚器增浓，然后进离心机进行固液分离，母液返回蒸发器重新蒸发，结晶盐进入吨袋包装机包装外运。进料流量5000kg/h，进料TDS约为50000mg/L，出料含水率≤5%，蒸发量4750kg/h。
（6）加药系统。
加药装置放置在加药间，1座，尺寸14.0m×13.0m×5.9m。放置氢氧化钠、碳酸钠、絮凝剂和助凝剂等药剂。
（7）污泥脱水系统。
主要处理来自混凝反应沉淀池的化学污泥，设计2套自动液压箱式压滤机，每套处理绝干污泥量7.2t/d，出泥含水率≤60%。
3、系统运行情况

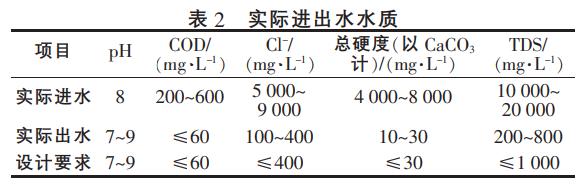

该系统完成调试并已运行1年多，系统运行顺畅，出水水质稳定，期间实际进出水水质如表2所示。
由表2可见，产水水质优于HG/T3923—2007《循环冷却水用再生水水质标准》的要求。当进水硬度在4000~8000mg/L时，软化后水的硬度在80mg/L以下，多介质过滤器产水浊度≤1.0NTU，DTRO回收率≥50%。由于废水中含有一定量的氨氮，在加碱除硬时有氨氮溢出，拟增设废气收集和酸洗设施，避免有害气体排放。每天产生化学污泥约8m3（含水率95%），以碳酸钙为主，经过箱式压滤机处理后污泥量为1.0m3（含水率≤60%），外运处理。

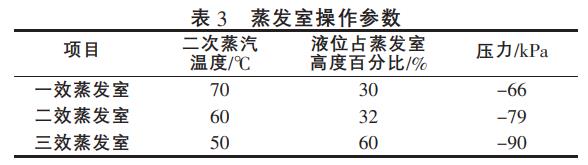

蒸发结晶系统主加热蒸汽压力约为0.8MPa、温度约为170℃、流量约为1.5t/h，蒸发室相关操作参数如表3所示。

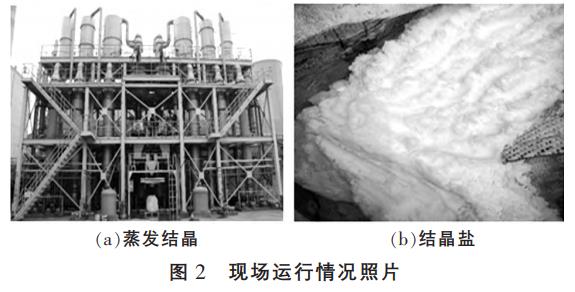

最后结晶析出的固体盐颗粒经离心机脱水后，经自动码垛打包后外运，实现脱硫废水的零排放。形成的混合结晶盐中NaCl和Na2SO4质量分数＞92%，含水率＜5%，外运出售。现场运行情况见图2。
4、运行费用
该工程运行费用主要包括电费、药剂费和蒸汽费。工程耗电为14kW•h/m3，按电价0.5元/（kW•h）计，电费为7.0元kW•h/m3；吨水平均消耗2.5kgNaOH（质量分数30%）、17.8kgNa2CO3（质量分数＞96%）、0.04kg聚合硫酸铁（一等品）、0.0053kgPAM（工业级阴离子型）、0.82kgHCl（质量分数30%），各药剂价格分别为800、1000、1380、16000、700元/t，则药剂费为27.28元/m3；吨水消耗蒸汽150kg，蒸汽按120元/t计，则蒸汽费为18元/m3；运行费用合计52.28元/m3。
除硬费用占总成本的50%，运行费用受水质影响较大。
5、结论
该电厂脱硫废水零排放处理系统已顺利投产，软化系统、膜系统及蒸发结晶系统运行正常，产水水质优于HG/T3923—2007《循环冷却水用再生水水质标准》要求，采用混凝沉淀+多介质过滤+DTRO+蒸发结晶工艺可完全实现脱硫废水的零排放要求，形成的结晶盐中NaCl和Na2SO4质量分数＞92%，含水率＜5%，外运出售。（来源：博天环境集团股份有限公司）
