申请日：2017.01.24
公开(公告)日：2017.05.17
IPC分类号：C02F1/00;：C02F1/48
摘要
本发明涉及污水处理技术领域。本发明公开了一种污水固液分离装置，污水固液分离装置包括下水管、过滤箱体、推板、过滤板、侧板、止水板、第一导向件、驱动机构、滤渣收集管道、污水收集管道和控制模块;下水管用于接收生活污水;过滤箱体开设有过滤腔、与过滤腔连通的推料通道和与推料通道连通的落料通道，过滤腔的顶壁开设有与下水管连通的下水开口。本发明实施例的污水固液分离装置，本发明实施例的污水固液分离装置在其过滤腔中设置有推板和驱动机构，驱动机构驱动推板运动，将过滤腔中的滤渣推入滤渣收集管道中，从而避免了生活污水中滤渣堵塞过滤腔。
说明书
一种污水固液分离装置
【技术领域】
本发明涉及污水处理技术领域，尤其涉及一种污水固液分离装置，用于生活污水处理。
【背景技术】
污水处理是指为使污水达到排水或者再次使用的水质要求对其净化的过程。按照污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生活污水处理一般包括过滤、曝气、沉淀等步骤。曝气是指将空气中的氧强制向液体中转移的过程，其目的是使得污水获得溶解氧，从而保证污水中的微生物在分解有机质时的具有充足的溶解氧。
申请号为201310635587.9的专利揭露了一种生活污水处理系统(图1)，该系统中的过滤网直接设置于管道中，长久使用会导致排水管道的堵塞，使用起来十分不便。
【发明内容】
本发明旨在克服现有技术的以上缺陷，提供了能一种污水固液分离装置。

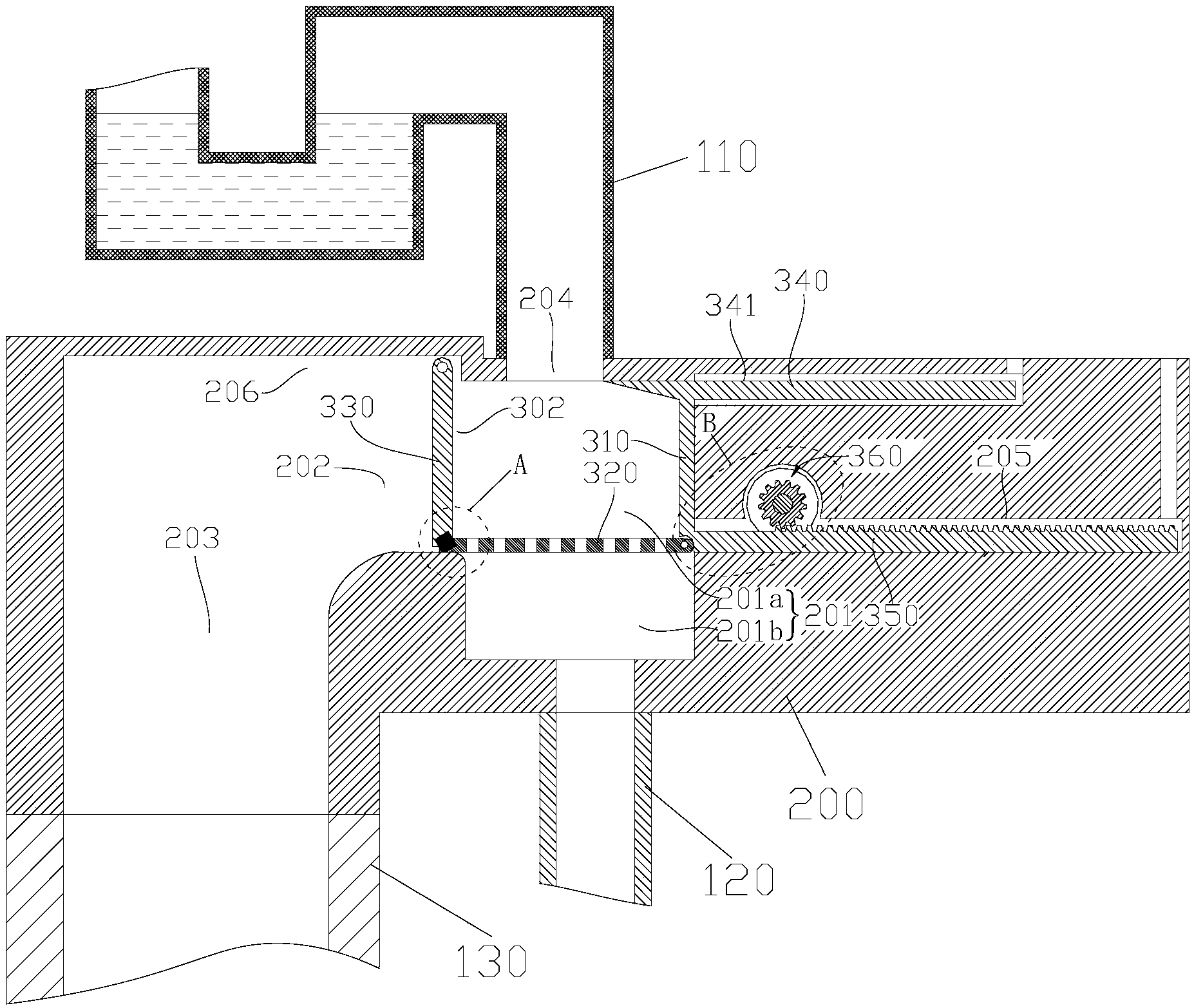

为了解决上述技术问题，本发明实施例提出了一种污水固液分离装置，所述污水固液分离装置包括下水管、过滤箱体、推板、过滤板、侧板、止水板、第一导向件、驱动机构、滤渣收集管道、污水收集管道和控制模块;所述下水管用于接收生活污水;所述过滤箱体开设有过滤腔、与所述过滤腔连通的推料通道和与所述推料通道连通的落料通道，所述过滤腔的顶壁开设有与所述下水管连通的下水开口;初始时，所述推板位于所述过滤腔，所述过滤板转动连接于所述推板、并抵靠于所述推料通道，所述过滤板将所述过滤腔分隔成第一腔和第二腔，所述过滤板设置有第一过滤孔，所述下水开口与所述第一腔连通，所述过滤板的第一侧边设置有第一密封软垫和由所述第一密封软垫覆盖的第一吸附部，所述侧板转动连接于所述推料通道，所述侧板的第一侧边设置有第二密封软垫和由所述第二密封软垫覆盖的第二吸附部，所述第一吸附部与所述第二吸附部相互吸引，所述第一密封软垫与所述第二密封软垫密封接触，所述过滤板、所说侧板和所述推板包夹形成待滤空间，所述下水开口流出的污水流入所述待滤空间;所述过滤箱体开设有与所述过滤腔连通的第一滑动腔，所述第一导向件滑动安装于所述第一滑动腔，所述第一导向件与所述推板固定连接;所述止水板滑动安装于所述第一腔的顶壁，所述止水板与所述推板固定连接，所述止水板的滑动方向平行于所述第一导向件的滑动方向;所述驱动机构用于驱动所述第一导向件以使所述第一导向件朝向所述侧板滑动;所述滤渣收集管道与所述落料通道连通;所述污水收集管道与所述第二腔连通;所述控制模块与所述驱动机构电性连接，所述控制模块用于控制所述驱动机构以使所述第一导向件朝向所述侧板滑动，当所述第一导向件运动第一预设距离后所述止水板封闭所述下水开口，所述侧板发生转动，且所述过滤板经所述推料通道进入所述落料通道，且所述过滤板以其自身重力矩转动至竖直方向;所述控制模块还用于控制所述驱动机构以使所述第一导向件回复至初始位置。
优选地，所述推料通道的底部设置有支撑滚轮，初始时，所述过滤板支撑于所述支撑滚轮，且所述过滤板底部与所述第一导向件的底部齐平;所述推料通道的顶部设置有容纳所述侧板的第一容纳空间，初始时所述侧板转动连接处位于所述第一容纳空间，当所述第一导向件运动第一预设距离后，所述侧板位于所述第一容纳空间。
优选地，所述侧板设置有多个第二过滤孔，所述侧板外侧面开设有导流槽，所述第二吸附部延伸至所述导流槽的槽底，所述过滤箱体开设有第一流通管道，所述第一流通管道一端连通所述推料通道的底部、一端连通至所述第二腔，所述推料通道的顶壁凸设有第三吸附部，所述第三吸附部的凸出高度与所述导流槽的槽深相等，初始时，所述侧板倾斜设置，经所述第二过滤孔过滤的污水经所述导流槽流入所述第一流通管道，当所述第一导向件运动所述第一预设距离后，所述侧板转动至所述第一容纳空间，且所述第三吸附部吸附所述第二吸附部。
优选地，所述侧板的内侧面设置有第一滚轮，所述推板延伸形成有一推移侧壁，所述推移侧壁具有一与所述第一滚轮接触的推移轮廓，所述推移轮廓与所述止水板平滑过渡，在所述推板的移动过程中，所述第一滚轮与所述推移轮廓始终接触。
优选地，所述推板开设有多个第三过滤孔，所述第一腔的侧壁开设有驻水腔，所述过滤箱体开设有第二流通管道，所述第二流通管道一端连通所述驻水腔、一端连通所述第二腔，初始时所述推板覆盖所述驻水腔。
优选地，所述过滤箱体开设有第一通气孔，所述第一通气孔一端连通所述第一滑动腔、另一端连通至所述过滤箱体外壁，所述过滤箱体开设有容纳所述止水板的容纳腔和第二通气孔，所述第二通气孔一端连通所述容纳腔、另一端连通至所述过滤箱体外壁，所述过滤箱体开设有牵引孔，所述污水固液分离装置还包括牵引绳，所述牵引绳一端连接所述侧板、另一端连接所述止水板的末端，所述牵引绳穿过所述牵引孔和所述第二通气孔;当所述第一导向件运动第一预设距离后，所述牵引绳将所述侧板牵引至所述第一容纳空间。
优选地，所述下水管设置有流水检测传感器，所述流水检测传感器用于检测所述下水管是否有水流动，所述流水检测传感器与所述控制模块电性连接，所述待滤空间内设置有滤渣检测传感器，所述滤渣检测传感器用于检测滤渣的高度是否达到预设高度，所述滤渣检测传感器与所述控制模块电性连接，当所述流水检测传感器检测到所述下水管停止流动且所述滤渣检测传感器检测到所述滤渣的高度超过预设高度时，所述控制模块控制所述驱动机构以使所述第一导向件朝向所述挡板滑动。
优选地，所述污水固液分离装置还包括滑动条、紧压机构、第三电机、扫刷，所述落料通道的内壁设置有滑动路径封闭的滑动槽，所述滑动条封闭，所述滑动条滑动安装于所述滑动槽内，所述紧压机构包括第四电机、第一紧压轮和第二紧压轮，所述第四电机与所述控制模块电性连接，所述第四电机安装于所述过滤箱体，所述第一紧压轮与所述第四电机的输出轴同轴固定，所述第一紧压轮转动安装于所述过滤箱体，所述第二紧压轮转动安装于所述过滤箱体，所述滑动条位于所述第一紧压轮与所述第二紧压轮之间，所述第一紧压轮与所述第二紧压轮挤压所述滑动条，所述滑动槽包括滚扫段和非滚扫段，所述第三电机固定安装于所述滑动条，所述滑动槽具有一连通至所述过滤箱体内壁的滑动开口，所述滑动开口供所述第三电机滑动，所述扫刷同轴固定于所述第三电机的输出轴，初始时，所述第三电机位于所述非滚扫段，当所述第一导向件运动第一预设距离后，所述推板和所述过滤板与所述滚扫段相邻，所述控制模块控制所述第四电机转动，所述滑动条滑动带动所述第三电机进入所述滚扫段，所述第四电机被触发，所述第四电机带动所述滚扫转动。
优选地，所述滑动条包括多个铰接块，所述扫刷安装于其中一所述铰接块，所述铰接块包括主体和铰接柱，所述主体的侧边缘包括依次相接第一半圆柱部、第一平面部、第二半圆柱部和第二平面部，所述第一平面部与所述第二平面部相互平行，所述主体贯通开设有铰接孔，所述铰接孔与所述第二半圆柱部同轴，所述主体还包括相互平行的内壁面和外壁面，所述主体的内壁面凸设有所述铰接柱，所述铰接柱与所述第一半圆柱部同轴，相邻的所述铰接块依次铰接，且相邻的所述铰接块的内壁面相贴覆，所述第一紧压轮的外缘由弹性材料制成，所述第二紧压轮的外缘由弹性材料制成，所述第一紧压轮抵靠于所述第一平面部，所述第二紧压轮抵靠于所述第二平面部，所述滑动开口的宽度小于所述第一平面部与所述第二平面部之间的距离。
优选地，所述滚扫段的滑动开口设置有第一导电条和第二导电条，所述污水固液分离装置还包括第一弹性元件、第二弹性元件、第一接线柱和第二接线柱，所述第三电机开设有第一接线孔和第二接线孔，所述第一接线孔连通至所述第三电机的外壁且与所述滑动开口的内壁相对，所述第二接线孔连通至所述第三电机的外壁且与所述滑动开口的内壁相对，所述第一接线柱滑动安装于所述第一接线孔中，所述第一接线柱与所述第三电机电性连接，所述第二接线柱滑动安装于所述第二接线孔中，所述第二接线柱与所述第三电机电性连接，所述第一弹性元件用于对所述第一接线柱施加向外的弹性力，所述第二弹性元件用于对所述第二接线柱施加向外的弹性力，当所述第三电机从所述非滚扫段运动至所述滚扫段时，所述第一接线柱与所述第一导电条接触，所述第二接线柱与所述第二导电条接触。
与现有技术相比，本发明的有益效果在于：本发明实施例的污水固液分离装置，本发明实施例的污水固液分离装置在其过滤腔中设置有推板和驱动机构，驱动机构驱动推板运动，将过滤腔中的滤渣推入滤渣收集管道中，从而避免了生活污水中滤渣堵塞过滤腔。
