申请日：2017.02.27
公开(公告)日：2017.05.24
IPC分类号：C02F7/00
摘要
本发明涉及的污水曝气提升一体化装置，包括集水井、潜水排污泵、曝气射流器、液位控制装置，集水井与外部的污水管道连通，潜水排污泵和曝气射流器以及液位控制装置的浮球液位计设置在集水井内，潜水排污泵和曝气射流器由扬水管路连接，液位控制装置的电控箱通过控制电缆分别与潜水排污泵、扬水管路的电动阀门连接。本发明涉及的污水曝气提升一体化装置将潜水排污泵与曝气射流器、液位控制装置结合起来，综合实现污水提升、曝气充氧、水力搅拌功能，提高污水处理效果。
说明书
一种污水曝气提升一体化装置
技术领域
本发明属于污水处理技术，特别是涉及污水集水池的污水曝气提升预处理技术。
背景技术
生活污水处理在城镇建设和工程施工中得到进一步重视，小型污水处理厂和污水传输管道的设置为污水处理提供更方便的条件。在小型污水处理厂前，一般需要配置小型污水泵站或污水调节池，以便污水汇集后提升处理。在长距离污水传输管道前，一般也需要配置小型污水泵站，进行加压传输。类似的污水泵站和调节池都具有一定的贮水容积，污水达到一定水量后启泵提升或加压，污水在此停留少则一两个小时，多则四五个小时。此类污水泵站和调节池仅作污水提升或加压的功能，对贮水容积和污水停留时间未有效利用。同时，污水泵站及调节池中由于厌氧微生物活动，产生的一氧化碳、硫化氢等容易影响环境空气质量并增加下井检修的安全风险;而且，污水泵站和调节池容易出现池底泥沙沉积，堵塞潜水排污泵的问题。
发明内容
针对现有小型污水泵站和调节池未充分利用贮水容积和污水停留时间，污水停留时影响环境空气质量和容易出现池底泥沙沉积、堵塞潜水排污泵等问题，本发明推出一种污水曝气提升一体化装置，充分利用既有潜水排污泵，将潜水排污泵与曝气射流器、液位控制装置结合起来，实现污水提升、曝气充氧、水力搅拌等功能，提高污水处理效果。
本发明涉及的污水曝气提升一体化装置，包括集水井、潜水排污泵、曝气射流器、液位控制装置，集水井与外部的污水管道连通，潜水排污泵和曝气射流器以及液位控制装置的浮球液位计设置在集水井内，潜水排污泵和曝气射流器由扬水管路连接，液位控制装置的电控箱通过控制电缆分别与潜水排污泵、扬水管路的电动阀门连接。

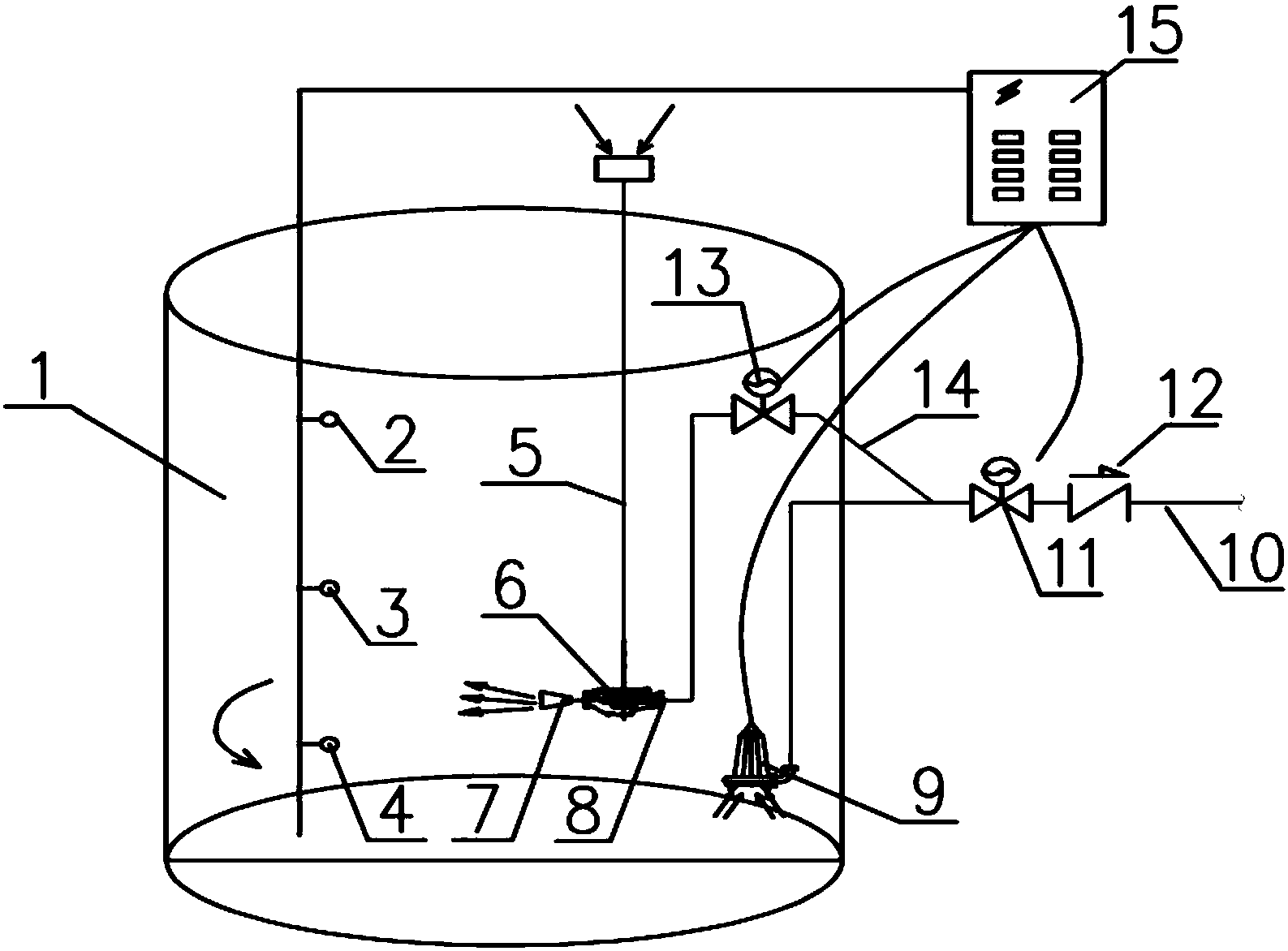

所述潜水排污泵固定在集水井底部，潜水排污泵的扬水管路包括扬水管、扬水支管、电动阀门和止回阀，电动阀门包括三通电动阀和电动阀。扬水管从潜水排污泵的出水口引出，通过三通电动阀连接扬水支管和止回阀，止回阀与外部连通。扬水支管与曝气射流器进水口连接，扬水支管上设有电动阀。
所述曝气射流器设置在集水井底部内侧，包括进水口、吸气管、喷射口，进水口连接潜水排污泵的扬水支管，吸气管伸出集水井并与外部连通。
所述液位控制装置包括电控箱和浮球液位装置，浮球液位装置包括分别设置在集水井内高、中、低三个水位上的浮球液位计。三个浮球液位计为浮球液位计A、浮球液位计B、浮球液位计C，浮球液位计通过控制电缆分别与电控箱连接。
所述电控箱通过控制电缆分别与潜水排污泵以及扬水管的三通电动阀和扬水支管的电动阀连接。
本发明涉及的污水曝气提升一体化装置应用时，污水进入集水井，水位达到浮球液位计B所在水位时，电控箱控制三通电动阀关闭，电动阀开启，潜水排污泵启动;污水提升后流经扬水支管，通过曝气射流器进水口流经曝气射流器，产生负压，空气从曝气喷射器吸气管吸入并在曝气射流器内与污水混合，气水混合物经曝气射流器喷射口高速射回集水井内，实现曝气搅拌功能;
当污水持续进入集水井，水位至浮球液位计A所在水位时，电控箱控制电动阀关闭扬水支管，三通电动阀开启，污水被提升后通过由扬水管路经止回阀排走;
当集水井内水位下降至浮球液位计C所在水位时，电控箱控制潜水排污泵关闭，三通电动阀关闭，污水提升停止;
污水持续进入集水井，再次达到浮球液位计B所在水位时，重复以上过程。
本发明涉及的污水曝气提升一体化装置，以一台潜水排污泵驱动曝气射流器进行曝气，同时实现污水提升和曝气搅拌;采用射流曝气，水气交换充分，曝气搅拌均匀，使污水处理更加方便快捷。
