申请日：2017.03.07
公开(公告)日：2017.05.24
IPC分类号：C02F9/14
摘要
本发明涉及用于水冲型移动厕所冲厕污水的内循环处理工艺，冲厕污水依次经过三级厌氧生物化粪池处理、水解酸化池处理、好氧生化池处理、MBR池处理、消毒池处理后，经恒压外输泵抽取消毒池内清水输出给移动厕所供冲洗厕所再利用。本发明还涉及了与该内循环处理工艺相对应的处理系统。本发明提供的冲厕污水的内循环处理工艺及系统，通过高效生物处理单元和消毒单元的联合作用，使冲厕污水得以彻底的净化转化为清洁水，水质达到我国中水回用相关标准要求，实现冲厕污水源头治理和资源化。利用该内循环系统的水冲型生态厕所实现了连续的、完整的系统化和资源化处理，突破了传统冲水式厕所对清洁水的依赖，满足了生态环境可持续发展的要求。
说明书
用于水冲型移动厕所冲厕污水的内循环处理工艺及系统
技术领域
本发明涉及移动厕所冲厕污水处理技术领域，具体是涉及用于水冲型移动厕所冲厕污水的内循环处理工艺，还涉及了该冲厕污水的内循环处理系统。
背景技术
生态厕所是指具有不对环境造成污染、能充分利用各种资源、强调污染物净化和资源循环利用概念和功能的一类厕所。如何能够将传统水冲型移动厕所的冲厕污水进行处理后再利用，则有助于将该类移动厕所打造具有环保、节能功能的生态厕所，十分具有推广价值。
发明内容
本发明所要解决的技术问题是提供一种用于水冲型移动厕所冲厕污水的内循环处理工艺及系统，用于实现水冲型移动厕所冲厕污水的净化处理及内循环利用。
为解决上述技术问题，本发明提供以下技术方案：用于水冲型移动厕所冲厕污水的内循环处理工艺，所述冲厕污水依次经过三级厌氧生物化粪池处理、水解酸化池处理、好氧生化池处理、MBR池处理、消毒池处理后，经恒压外输泵抽取消毒池内清水输出给移动厕所供冲洗厕所再利用;
在三级厌氧生物化粪池处理过程中，保持三级厌氧生物化粪池内温度处于23℃-27℃范围内，冲厕污水在三级厌氧生物化粪池内停留12-24小时，使冲厕污水与该池内的接种污泥充分混合接触;然后处理后的冲厕污水进入溢流均衡池内，利用提升泵提升入水解酸化池内;
在水解酸化池处理过程中，为水解酸化池充入空气，使池内含氧量控制在2mg/l以下，利用空气的扰动作用，池内接种污泥与污水充分混合接触，将污水中颗粒物质和胶体物质截留吸附，将大分子、难于生物降解物质转化为易于生物降解的小分子物质后，重新释放到液体中;然后污水自水解酸化池下方的过流孔进入好氧生化池内;
在好氧生化池处理过程中，在大量曝气的扰动下，使污水含氧量控制在2-5mg/l，利用其接种污泥降解或吸附水中含碳、氨氮、磷有机污染物质;然后污水自好氧生化池上部的溢流孔进入MBR池内;
在MBR池处理过程中，为MBR池充入空气，利用空气扰动作用，池内接种污泥与污水充分混合接触，利用MBR膜分离设备将活性污泥和大分子有机物截留住;当MBR池内液位高于预定值时，启动MBR自吸泵抽取MBR池内的清水置入消毒池内;
在消毒池处理过程中，利用臭氧发生器为消毒池内输入臭氧进行杀菌消毒，同时，在消毒池内配合进行进行紫外线杀菌处理，达到对清水的杀菌和脱色处理效果;经消毒池处理后的清水则通过恒压外输泵抽取供给移动厕所供冲洗厕所使用。
在上述方案基础上，所述三级厌氧生物化粪池包括有并排依次分布的第一池、第二池和第三池，所述第一池与第二池之间、第二池与第三池之间均通过溢流堰、与溢流堰相通的过流管连通;
冲厕污水进入第一池内，其污水中含有的颗粒物质在重力作用下沉淀、污水上流，实现固液分离，污水自溢流堰、过流管进入第二池内;然后自第二池底部向上运动，在水流扰动作用下，第二池内的接种污泥处于悬浮状态与污水混合接触，进行厌氧发酵;然后第二池内的污水自溢流堰、过流管进入第三池内，自第三池底部向上运动，在水流扰动作用下，第三池内的接种污泥处于悬浮状态与污水混合接触，进行厌氧发酵;冲厕污水经过第一池的沉淀、第二池及第三池的发酵后，进入溢流均衡池内。
在上述方案基础上，在MBR池与消毒池之间还连接有MBR反洗泵，利用MBR反洗泵抽取消毒池内的清水对MBR池内的MBR膜分离设备进行反洗处理;而且，MBR自吸泵工作10min则进行一次MBR反洗泵反洗MBR膜分离设备1min。
在上述方案基础上，经过消毒池处理后的清水在恒压外输泵输送给移动厕所再利用前，对该清水进行混入臭氧处理;同时，为消毒池配置一套用于蒸发清水的热蒸发系统，当消毒池内清水高于预定值时，启动热蒸发系统工作蒸发清水使消毒池内清水保持在预定值范围内。
在上述方案基础上，所述三级厌氧生物化粪池内的接种污泥为工业UASB反应器的颗粒污泥，且在接种前经过了活化淘洗处理;所述水解酸化池、好氧生化池、MBR池内采用聚氯乙烯组合填料作为生物载体，以城市污水处理厂的二沉池回流污泥为作为接种污泥，且在接种前将活性污泥中大颗粒杂质滤除。

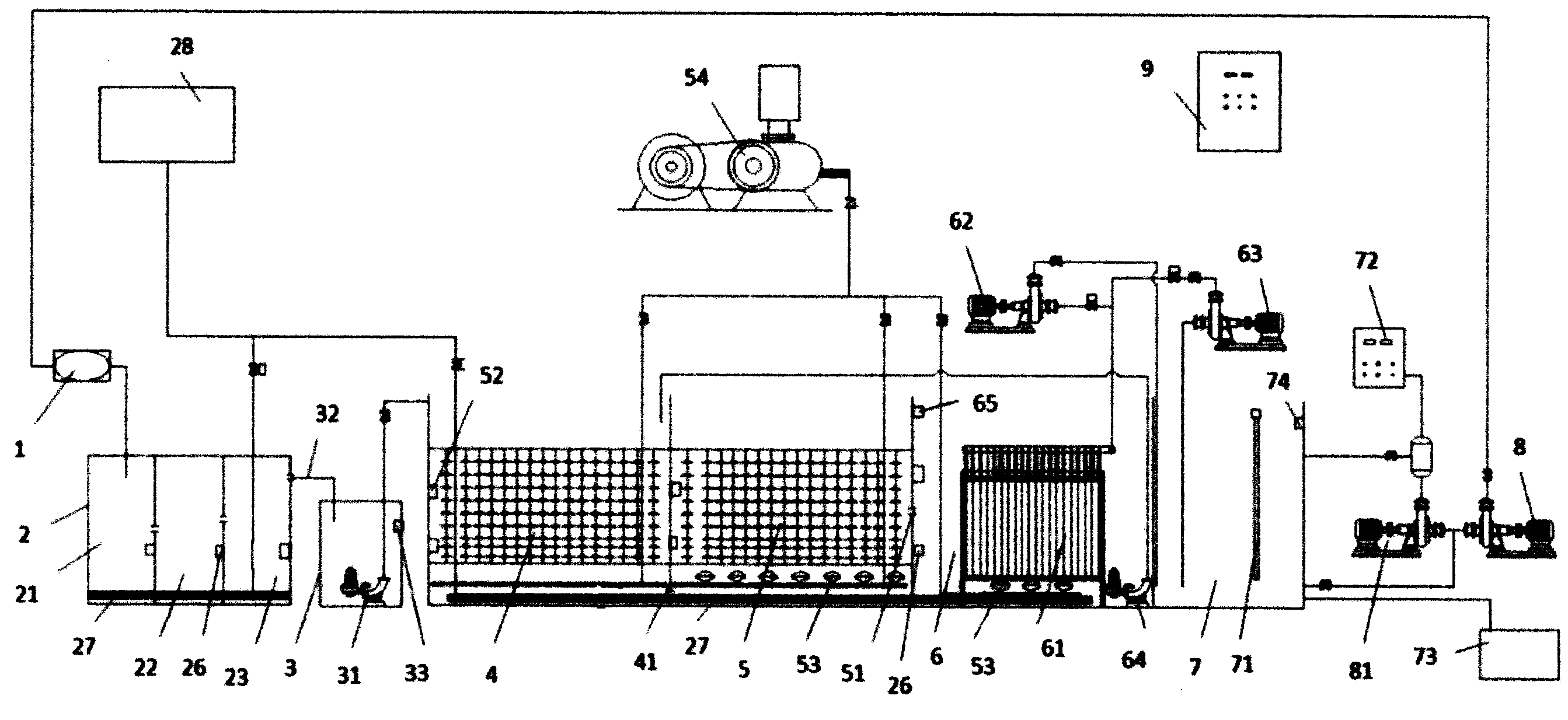

本发明提供的用于水冲型移动厕所冲厕污水的内循环处理系统，包括有三级厌氧生物化粪池、溢流均衡池、水解酸化池、好氧生化池、MBR池、消毒池、恒压外输泵、臭氧发生器、MBR自吸泵、PLC自动控制箱;
所述三级厌氧生物化粪池通过连通管连通于溢流均衡池，所述溢流均衡池内设有提升泵和第一液位传感器，所述提升泵输出端连通于水解酸化池，所述水解酸化池通过下部的过流孔连通于好氧生化池，所述好氧生化池通过上部的溢流孔连通于MBR池，所述MBR池内设有MBR膜分离设备，所述MBR自吸泵输入端连通于MBR池、输出端连通于消毒池，所述消毒池内固定有紫外线消毒灯，所述臭氧发生器连通于消毒池，所述恒压外输泵输入端连通于消毒池;所述MBR池内固定有第二液位传感器，所述第一液位传感器、第二液位传感器分别电连接于PLC自动控制箱输入端，所述提升泵、MBR自吸泵、臭氧发生器、恒压外输泵分别电连接于PLC自动控制箱输出端;
所述三级厌氧生物化粪池、水解酸化池、好氧生化池、MBR池内均接种有接种污泥且均固定有温度监控调节系统，所述解酸化池、好氧生化池、MBR池内均固定有氧含量监控调节系统。
在上述方案基础上，所述温度监控调节系统包括有用于检测水温的温度传感器、恒温加热管、电加热锅炉，所述三级厌氧生物化粪池、水解酸化池、好氧生化池、MBR池内均固定有温度传感器和恒温加热管，所述恒温加热管连通于电加热锅炉，所述温度传感器电连接于PLC自动控制箱输入端，所述电加热锅炉电连接于PLC自动控制箱输出端;所述氧含量监控调节系统包括用于检测水中含氧量的氧含量传感器、橡胶微孔曝气器、回转风机，所述水解酸化池、好氧生化池、MBR池内均固定有氧含量传感器和橡胶微孔曝气器，所述橡胶微孔曝气器连通于回转风机，所述氧含量传感器电连接于PLC自动控制箱输入端，所述回转风机电连接于PLC自动控制箱输出端。
在上述方案基础上，所述三级厌氧生物化粪池包括有并排依次分布的第一池、第二池和第三池，所述第一池与第二池之间、第二池与第三池之间均通过溢流堰、与溢流堰相通的过流管连通;所述第三池通过连通管连通于溢流均衡池。
在上述方案基础上，该系统还包括有一输入端连通于消毒池内、输出端连通于MBR膜分离设备的MBR反洗泵，所述MBR反洗泵电连接于PLC自动控制箱输出端。
在上述方案基础上，该系统还包括有一连通于消毒池内的热蒸发系统，所述消毒池内固定有第三液位传感器;还包括有一输入端连接于臭氧发生器、输出端连接于恒压外输泵输入端的臭氧混合泵;还包括有一输入端连接于MBR膜分离设备、输出端连接于水解酸化池内的污泥回流泵，所述第三液位传感器电连接于PLC自动控制箱输入端，所述热蒸发系统、臭氧混合泵、污泥回流泵分别电连接于PLC自动控制箱输出端。
本发明与现有技术相比具有的有益效果是：本发明提供的冲厕污水的内循环处理工艺及系统，通过高效生物处理单元和消毒单元的联合作用，使冲厕污水得以彻底的净化转化为清洁水，水质达到我国中水回用相关标准要求(GB/T18920)，从根本上实现了冲厕污水源头治理和资源化。利用该内循环系统的水冲型生态厕所在时间和空间上实现了连续的、完整的系统化和资源化处理，突破了传统冲水式厕所对清洁水的依赖，满足了生态环境可持续发展的要求，同时，全自动化的运行管理模式避免了手动接触，完全消除了交叉感染，十分具有推广价值。
