申请日：2017.01.19
公开(公告)日：2017.05.24
IPC分类号：C02F1/00
摘要
本发明公开了污水处理技术领域的一种地埋式污水处理系统的进水装置，包括进水管，所述进水管上安装有过滤腔室，所述过滤腔室包括左半壳和右半壳，所述左半壳与右半壳的连接处均安装有法兰盘，两组所述法兰盘通过螺栓连接，所述左半壳与右半壳组成的内腔中安装有过滤芯，且过滤芯的外壁包覆有活性炭吸附层，该地埋式污水处理系统的进水装置，通过过滤腔室的设置，对于污水进入进行初步过滤，通过左半壳与右半壳的分体设计，使得过滤芯的更换较为方便，通过分水调节装置的设置，使得三通管内污水的导向更加便携，通过支架的设置，减少分水管承受土壤的压力，增加该装置的使用寿命。
说明书
一种地埋式污水处理系统的进水装置
技术领域
本发明涉及污水处理技术领域，具体为一种地埋式污水处理系统的进水装置。
背景技术
污水处理是为使污水达到排水某一标准或再次使用的水质要求，对其进行净化的过程，污水处理系统作为城市污水处理必不可少的设施，在我国以及全世界得到广泛使用，城市发展带来用地紧张，地埋式污水处理厂作为一种节地型污水处理厂，充分利用地底空间，现有的地埋式污水处理进水装置对于污水的流量分离、初步过滤，还不具规模化，为此，我们提出了一种地埋式污水处理系统的进水装置。
发明内容
本发明的目的在于提供一种地埋式污水处理系统的进水装置，以解决上述背景技术中提出的现有的地埋式污水处理进水装置对于污水的流量分离、初步过滤，还不具规模化的问题。

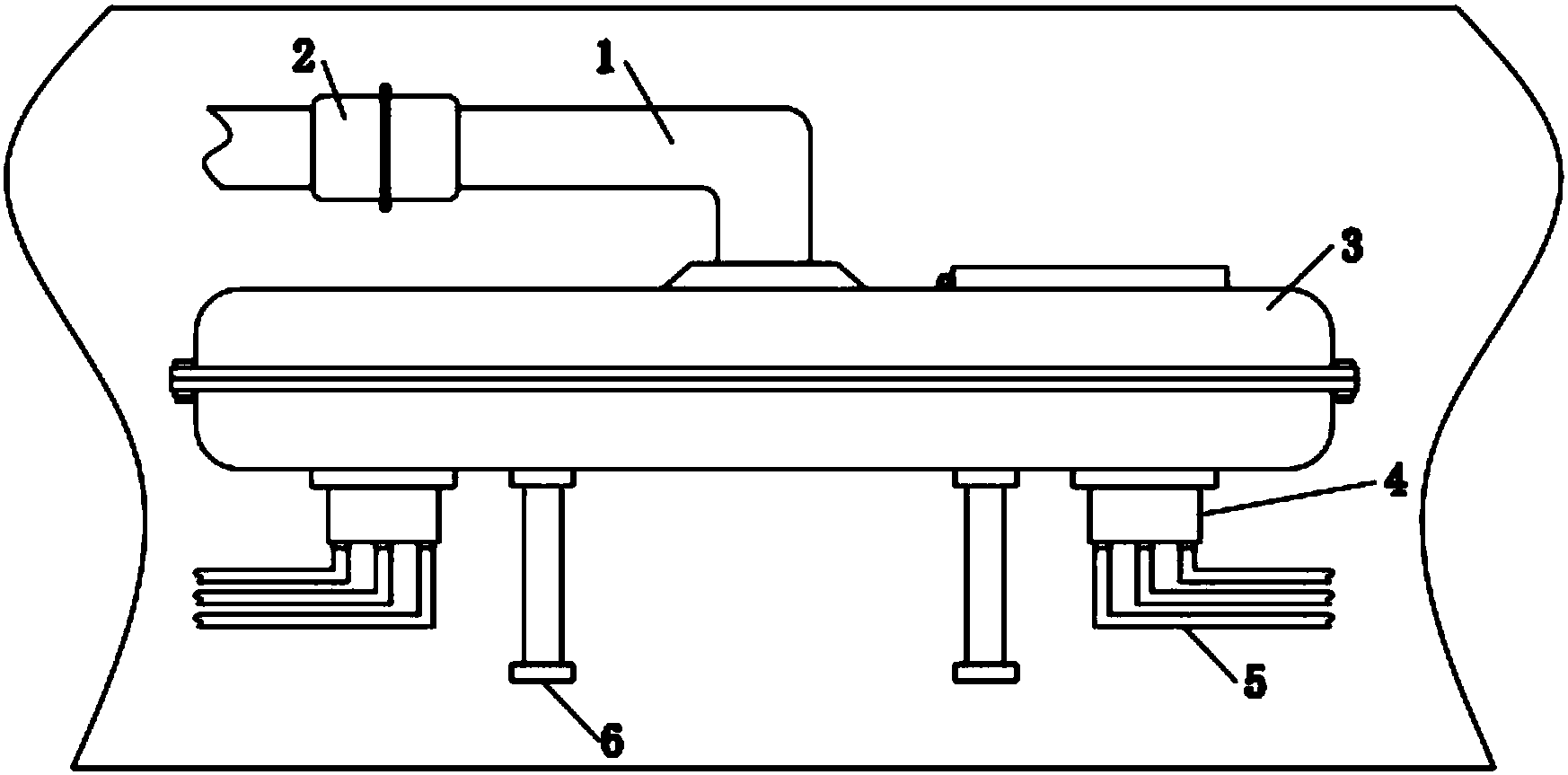

为实现上述目的，本发明提供如下技术方案：一种地埋式污水处理系统的进水装置，包括进水管，所述进水管上安装有过滤腔室，所述过滤腔室包括左半壳和右半壳，所述左半壳与右半壳的连接处均安装有法兰盘，两组所述法兰盘通过螺栓连接，所述左半壳与右半壳组成的内腔中安装有过滤芯，且过滤芯的外壁包覆有活性炭吸附层，所述左半壳与右半壳的左右两端的中心处均开有通水槽，所述左半壳与右半壳的左右侧壁的顶部与底部均开有连接孔，且两组连接孔分别位于通水槽的上下两端，所述进水管通过螺钉与连接孔连接，且进水管的端口与通水槽相对应，所述进水管的底部连接有分水槽，且进水管贯穿分水槽的顶部，所述分水槽包括下盖和上盖，所述下盖与上盖组成的内腔中设置有三通管，所述三通管的顶部端口与进水管的右端底部连接，所述三通管上安装有分水调节装置，所述分水调节装置包括调节手柄，所述调节手柄位于三通管的外壁，所述调节手柄的右端连接有传动轴，所述传动轴与三通管的外壁连接，所述传动轴的右端连接有分水板，所述分水板位于三通管的内腔，所述分水板的右端连接有轴承座，且轴承座与三通管的内壁连接，所述三通管底部的左右端口均连接有导水管，所述导水管的底部贯穿下盖，所述导水管上设置有阀门，所述上盖的顶部右端通过销轴连接有检测盖，所述导水管的底部连接有分水头，所述分水头位于分水槽的底部，所述分水头的底部均匀安装有分水管，所述分水槽的底部安装有两组支架，且两组支架位于两组分水头之间。
优选的，所述左半壳与右半壳的连接处、下盖和上盖的连接处均设置有密封垫。
优选的，所述传动轴与三通管的连接处设置有锁紧螺母，所述分水板为钢制分水板。
优选的，所述过滤芯的顶部与底部均开有槽口，且过滤芯的外径大于左半壳与右半壳组成内腔的内径。
优选的，所述分水管的数量为六组，且六组分水管的结构相同。
与现有技术相比，本发明的有益效果是：该地埋式污水处理系统的进水装置，通过过滤腔室的设置，对于污水进入进行初步过滤，通过左半壳与右半壳的分体设计，使得过滤芯的更换较为方便，通过分水调节装置的设置，使得三通管内污水的导向更加便携，通过支架的设置，减少分水管承受土壤的压力，增加该装置的使用寿命。
