申请日2017.06.21
公开(公告)日2017.08.11
IPC分类号C02F1/56
摘要
本发明公开了一种高效PAM加药装置，涉及污水处理技术领域，一种高效PAM加药装置，包括反应区和回流区，所述反应区包括入口、搅拌器，所述回流区包括计量泵、加药阀门、加药管、回流阀门、回流管，其特征是：还包括回流系统和加药系统，所述回流系统包括回流阀门和回流管，所述加药系统包括加药阀门和加药管;本发明的优点是能够对排出的PAM药剂进行回流循环池内，利于PAM药剂的充分混合，以达到PAM药剂在污水混凝阶段的高效应用效果。
权利要求书

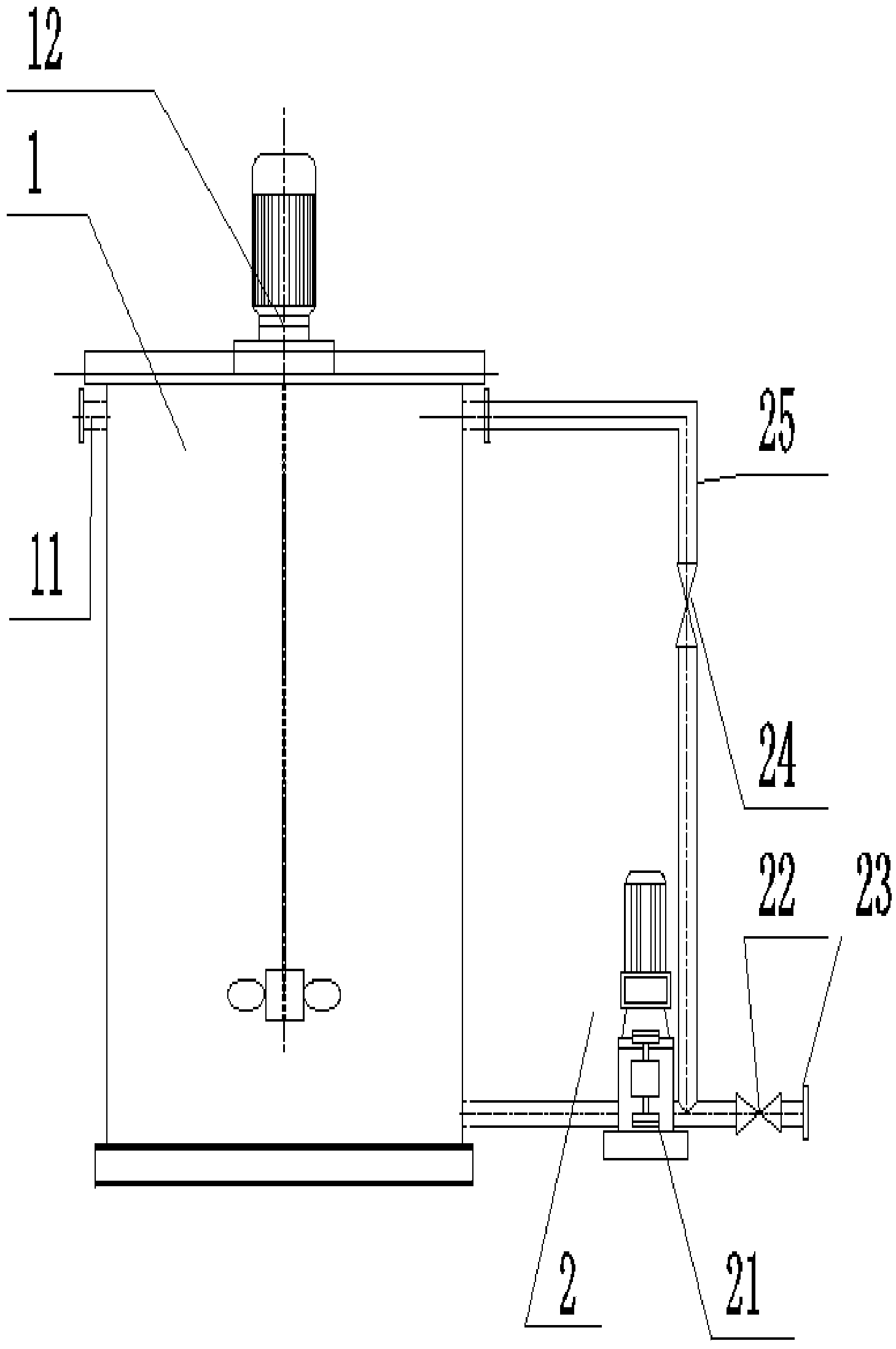

1.一种高效PAM加药装置，，其特征是：包括反应区(1)和回流区(2)，所述反应区(1)包括入口(11)、搅拌器(12)，所述回流区(2)包括计量泵(21)、加药阀门(22)、加药管(23)、回流阀门(24)、回流管(25)还包括回流系统。
2.根据权利要求1所述的一种高效PAM加药装置，其特征是，所述回流系统包括回流阀门(23)和回流管(24)。
3.根据权利要求1所述的一种高效PAM加药装置，其特征是，所述加药系统包括加药阀门(22)、加药管(23)。
说明书
一种高效PAM加药装置
技术领域
本发明涉及污水处理技术领域，特别涉及一种高效PAM加药装置。
背景技术
目前，我国对污水污泥的处理处置还没有象污水处理那样引起足够的重视，大部分污水处理厂对含有各种有害污泥多采用直接排放、用于农肥和填埋的办法，这对环境就造成了二次污染，对人体健康造成转移性危害，大大削弱污水处理厂水质净化的积极作用，也造成了经济上的巨大损失。所以，对污泥进行无害化处理具有极强的必要性和紧迫性。
在目前的各种污泥处理方案中，为了节约占地面积，减少脱水设备的体积和数量，絮凝剂、助凝剂的使用是其中必不可少的一种辅助措施，以往的絮凝剂和助凝剂的添加都是靠人工控制，经常使用的絮凝剂是聚丙烯酰胺，而聚丙烯酰胺只有充分溶解于水中才能最好的发挥其絮凝作用，其溶解时间大约是1-2个小时，(1)人工倾倒的药剂直接进入浓缩池的污泥中，药剂又没有经过溶解，有时聚丙烯酰胺还会聚集在池底成陀，其絮凝效果受到了很大的影响;(2)人工撒药无法实现量的控制，而药量的大小也会影响到絮凝效果;(3)人工加药缺乏及时性，药剂撒落不够均匀。以上这些最终都会影响到水质的处理结果。对于几万元一吨的高分子絮凝剂来说，长期非科学性的用量造成的资金损失也是非常可观的。
但现有的PAM加药装置大多混合程度不高，很难保证药剂充分溶解在水中。因此提供一种既能运行费用低又能药剂充分混合的PAM加药装置是十分必要的。
本发明的优点是能够对排出的PAM药剂进行回流循环池内，利于PAM药剂的充分混合，以达到PAM药剂在污水混凝阶段的高效应用效果。
发明内容
本发明的目的是提供一种高效PAM加药装置，其优点是能够对排出的PAM药剂进行回流循环池内，利于PAM药剂的充分混合，以达到PAM药剂在污水混凝阶段的高效应用效果。
本发明的上述技术目的是通过以下技术方案得以实现的：包括反应区和回流区，所述反应区包括入口、搅拌器，所述回流区包括计量泵、加药管、回流阀门，其特征是：还包括回流系统和加药系统，所述回流系统包括回流阀门和回流管。
通过上述技术方案，自来水和药剂通过入口先后加入到反应区，在搅拌器的搅拌作用下，对其进行充分的混合。混合后的药剂通过计量泵大部分打出至加药阀门和加药管，一部分通过回流阀门回流到回流管，回流至反应区进行再次混合，以达到药剂的充分混合。
本发明进一步设置为，所述加药系统包括加药阀门和加药管。
通过上述技术方案，可以对PAM这种分子量大的药剂进行充分混合后，智能化的加药阀开启来输出混合均匀的PAM药剂。
综上所述，本发明具有以下有益效果：
1、能够对排出的PAM药剂进行回流循环池内搅拌，利于PAM药剂的充分混合，以达到PAM药剂在净水混凝阶段的高效应用效果;
2、因为加药阀门和回流阀门的智能化控制，大大提高了PAM这种分子量大的药剂混合程度，提到了药剂的利用率。
