申请日2017.08.16
公开(公告)日2017.11.21
IPC分类号B01D36/04
摘要
本发明公开了一种升降式收集淤泥的污水过滤装置，包括条形无盖承载箱体，所述条形无盖承载箱体内设有升降收集淤泥机构，所述条形无盖承载箱体两相对侧表面分别设有进水口和出水口，所述条形无盖承载箱体侧表面且与出水口相对应设有过滤机构，所述条形无盖承载箱体下表面设有支撑固定机构。本发明的有益效果是，使用比较方便，便于更换地方，便于清理和收集淤泥，可多次使用，寿命良好，结构比较简单，对于污水治理是比较实用。
权利要求书

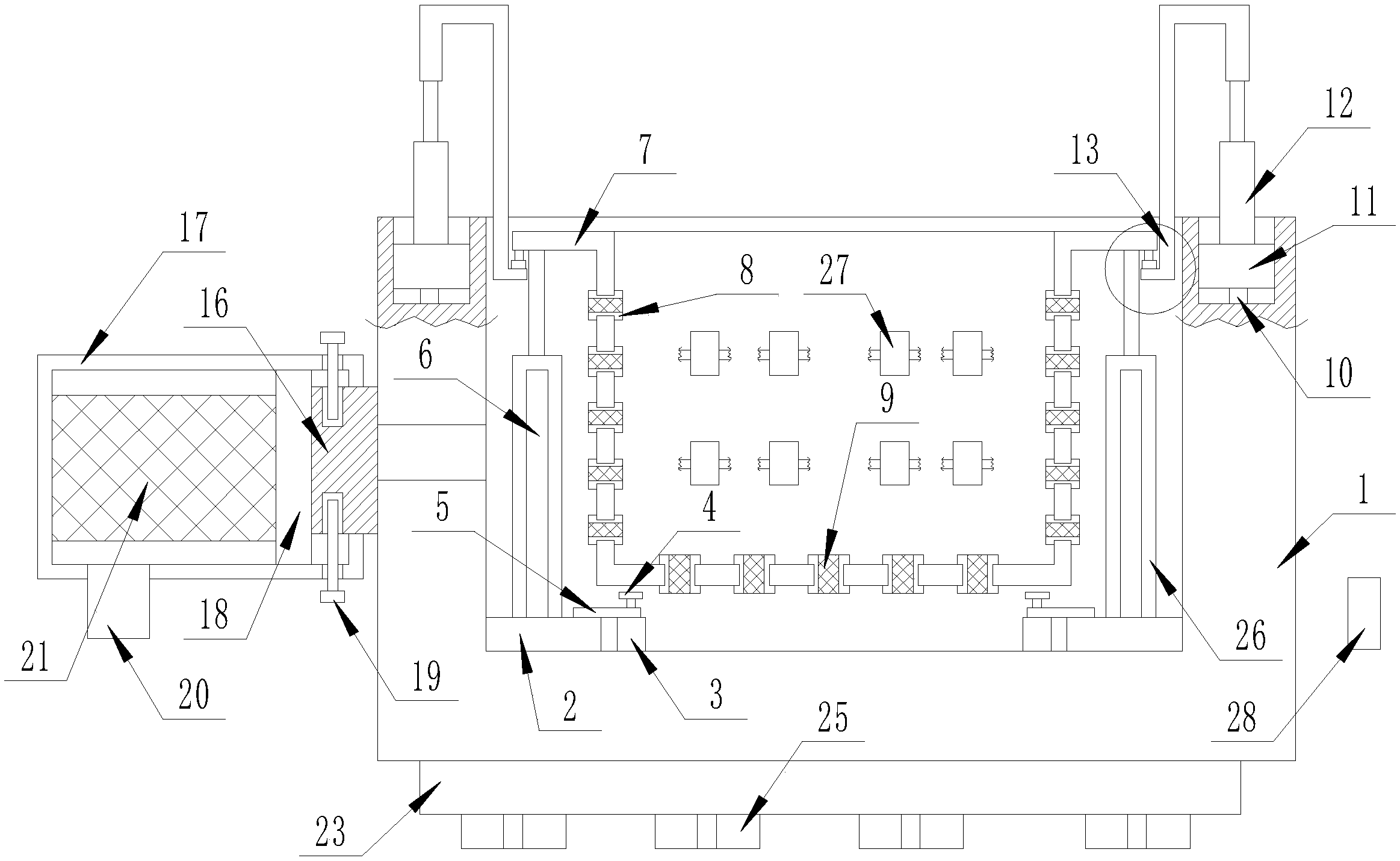

1.一种升降式收集淤泥的污水过滤装置，包括条形无盖承载箱体(1)，其特征在于，所述条形无盖承载箱体(1)内设有升降收集淤泥机构，所述条形无盖承载箱体(1)两相对侧表面分别设有进水口和出水口，所述条形无盖承载箱体(1)侧表面且与出水口相对应设有过滤机构，所述条形无盖承载箱体(1)下表面设有支撑固定机构，所述升降收集淤泥机构由固定连接在条形无盖承载箱体(1)内下表面四角处的两组矩形垫片(2)、固定连接在条形无盖承载箱体(1)下表面且位于每个矩形垫片(2)外侧的一组固定圆管(3)、设置在每个固定圆管(3)内的固定螺栓(4)、套装在每个固定螺栓(4)上且与所对应矩形垫片(2)上表面相搭接的条形限位板(5)、固定连接在每个矩形垫片(2)上表面中心处的一号液压千斤顶(6)、设置在两组一号液压千斤顶(6)上且与条形无盖承载箱体(1)相匹配的收集盒(7)、加工在收集盒(7)侧表面上的若干个透水口、嵌装在每个透水口内的空心拦截塞(8)、设置在每个空心拦截塞(8)内的过滤网(9)、加工在条形无盖承载箱体(1)上表面边缘处且位置相对的多组一号矩形凹槽、嵌装在每个一号矩形凹槽内下表面中心处的竖直圆杆(10)、套装在每个竖直圆杆(10)上且与所对应一号矩形凹槽相对应的承载块(11)、固定连接在每个承载块(11)上表面的二号液压千斤顶(12)、固定连接在每个二号液压千斤顶(12)上表面且与收集盒(7)边缘处相空连接的折形固定杆(13)、套装在每个折形固定杆(13)上且位于收集盒(7)边缘下方的条形固定板(14)、固定连接在条形无盖承载箱体(1)内侧表面上且与收集盒(7)侧表面相搭接的多组限位杆(15)共同构成的，所述过滤机构由固定连接在条形无盖承载箱体(1)侧表面且位于出水口外侧的固定圆环(16)、套装在固定圆环(16)上的圆形承载桶(17)、固定加工在固定圆环(16)侧表面上的多个一号螺纹凹槽、加工在圆形承载桶(17)上表面且与每个一号螺纹凹槽相匹配的圆形通孔、固定连接在圆形承载桶(17)内侧表面且与固定圆环(16)相搭接的的密封圆环(18)、设置在每个圆形通孔内且与所对应一号螺纹凹槽相对应的密封螺钉(19)、加工在圆形承载桶(17)下表面一端的排水口、嵌装在排水口内的排水管(20)、套装在圆形承载桶(17)内的过滤网兜(21)、固定连接在圆形承载桶(17)侧表面且位置相对的一组拉动把手(22)共同构成的。
2.根据权利要求1所述的一种升降式收集淤泥的污水过滤装置，其特征在于，所述支撑固定机构由固定连接在条形无盖承载箱体(1)下表面两端处的一组条形支撑板(23)、设置在一组条形支撑板(23)之间的三个水平固定板(24)、嵌装在每个条形支撑板(23)下表面多个的十字交叉固定架(25)共同构成的。
3.根据权利要求1所述的一种升降式收集淤泥的污水过滤装置，其特征在于，每个所述一号液压千斤顶(6)上均套装弹性防护层(26)。
4.根据权利要求1所述的一种升降式收集淤泥的污水过滤装置，其特征在于，多组所述一号矩形凹槽的数量为3-5组，每相邻一组所述一号矩形凹槽之间的距离相同。
5.根据权利要求1所述的一种升降式收集淤泥的污水过滤装置，其特征在于，多组所述限位杆(15)的数量为8-10组，每个所述限位杆(15)上均套装移动轮(27)。
6.根据权利要求1所述的一种升降式收集淤泥的污水过滤装置，其特征在于，所述密封圆环(18)的纵截面为T形。
7.根据权利要求1所述的一种升降式收集淤泥的污水过滤装置，其特征在于，多个所述一号螺纹凹槽的数量为3-6个，多个所述一号螺纹凹槽等角度位于同一圆周上。
8.根据权利要求1所述的一种升降式收集淤泥的污水过滤装置，其特征在于，所述条形无盖承载箱体(1)外设市电接口(28)。
9.根据权利要求1所述的一种升降式收集淤泥的污水过滤装置，其特征在于，所述收集盒(7)的每个壁面的纵截面均为倒L形。
10.根据权利要求1所述的一种升降式收集淤泥的污水过滤装置，其特征在于，每个所述条形固定板(14)上均固定连接防滑层(29)。
说明书
一种升降式收集淤泥的污水过滤装置
技术领域
本发明涉及污水治理领域，特别是一种升降式收集淤泥的污水过滤装置。
背景技术
污水是内部带有看得见和看不见垃圾的水，在对污水进行初级治理的时候，先将看的见的垃圾进行出去，同时将内部的淤泥经过沉淀进行除去。
传统中对于污水治理是一个比较大的操作，其设备占地面积也是比较大的，因此在移动方面是不方便的，对于沉淀池内的淤泥，对于现今的技术就是利用出淤泥的大型的器械进行刮动清理，由于刮动和排水在一个水槽内进行，因此在刮动时候，难免会携带一部分的淤泥进入到下个场所，对于大型的器械而然，需要布置的水槽的底面内，不方便进行维修，费用也是比较高的，收集淤泥不彻底，长期的泡在水下，寿命也不良好，因此为了解决这些问题，设计一种升降式的清理淤泥的装置对于污水治理来说是很有必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种升降式收集淤泥的污水过滤装置。
实现上述目的本发明的技术方案为，一种升降式收集淤泥的污水过滤装置，包括条形无盖承载箱体，所述条形无盖承载箱体内设有升降收集淤泥机构，所述条形无盖承载箱体两相对侧表面分别设有进水口和出水口，所述条形无盖承载箱体侧表面且与出水口相对应设有过滤机构，所述条形无盖承载箱体下表面设有支撑固定机构，所述升降收集淤泥机构由固定连接在条形无盖承载箱体内下表面四角处的两组矩形垫片、固定连接在条形无盖承载箱体下表面且位于每个矩形垫片外侧的一组固定圆管、设置在每个固定圆管内的固定螺栓、套装在每个固定螺栓上且与所对应矩形垫片上表面相搭接的条形限位板、固定连接在每个矩形垫片上表面中心处的一号液压千斤顶、设置在两组一号液压千斤顶上且与条形无盖承载箱体相匹配的收集盒、加工在收集盒侧表面上的若干个透水口、嵌装在每个透水口内的空心拦截塞、设置在每个空心拦截塞内的过滤网、加工在条形无盖承载箱体上表面边缘处且位置相对的多组一号矩形凹槽、嵌装在每个一号矩形凹槽内下表面中心处的竖直圆杆、套装在每个竖直圆杆上且与所对应一号矩形凹槽相对应的承载块、固定连接在每个承载块上表面的二号液压千斤顶、固定连接在每个二号液压千斤顶上表面且与收集盒边缘处相空连接的折形固定杆、套装在每个折形固定杆上且位于收集盒边缘下方的条形固定板、固定连接在条形无盖承载箱体内侧表面上且与收集盒侧表面相搭接的多组限位杆共同构成的，所述过滤机构由固定连接在条形无盖承载箱体侧表面且位于出水口外侧的固定圆环、套装在固定圆环上的圆形承载桶、固定加工在固定圆环侧表面上的多个一号螺纹凹槽、加工在圆形承载桶上表面且与每个一号螺纹凹槽相匹配的圆形通孔、固定连接在圆形承载桶内侧表面且与固定圆环相搭接的的密封圆环、设置在每个圆形通孔内且与所对应一号螺纹凹槽相对应的密封螺钉、加工在圆形承载桶下表面一端的排水口、嵌装在排水口内的排水管、套装在圆形承载桶内的过滤网兜、固定连接在圆形承载桶侧表面且位置相对的一组拉动把手共同构成的。
所述支撑固定机构由固定连接在条形无盖承载箱体下表面两端处的一组条形支撑板、设置在一组条形支撑板之间的三个水平固定板、嵌装在每个条形支撑板下表面多个的十字交叉固定架共同构成的。
每个所述一号液压千斤顶上均套装弹性防护层。
多组所述一号矩形凹槽的数量为3-5组，每相邻一组所述一号矩形凹槽之间的距离相同。
多组所述限位杆的数量为8-10组，每个所述限位杆上均套装移动轮。
所述密封圆环的纵截面为T形。
多个所述一号螺纹凹槽的数量为3-6个，多个所述一号螺纹凹槽等角度位于同一圆周上。
所述条形无盖承载箱体外设市电接口。
所述收集盒的每个壁面的纵截面均为倒L形。
每个所述条形固定板上均固定连接防滑层。
利用本发明的技术方案制作的升降式收集淤泥的污水过滤装置，使用比较方便，便于更换地方，便于清理和收集淤泥，可多次使用，寿命良好，结构比较简单，对于污水治理是比较实用。
