申请日2017.08.02
公开(公告)日2017.11.24
IPC分类号B01D21/02; B01D21/32; G05B19/05
摘要
本发明涉及一种基于物联网的具有反冲洗功能的泥浆水处理器，包括进水机构、水处理机构、PLC和稳压电路;所述进水机构包括进水管、排污管、电机、第二从动轮、第一驱动轮、第一从动轮、第二驱动轮、连杆、第一阀门和第二阀门，所述水处理机构包括净水管、第二沉淀箱、连通管、反冲洗水箱、反冲洗水泵、反冲洗水管、连通管和第一沉淀箱，在稳压电路中，利用第二集成电路U2的电流限制端通过第二电阻R2与接地端连接，限制了电流的大小，保证了输出端稳定的电压输出，由于第二集成电路U2的型号为LT3086，使得该电路运行时输出电压稳定性好、压差小且工作噪音小，进一步提高了装置的实用性和市场竞争力。

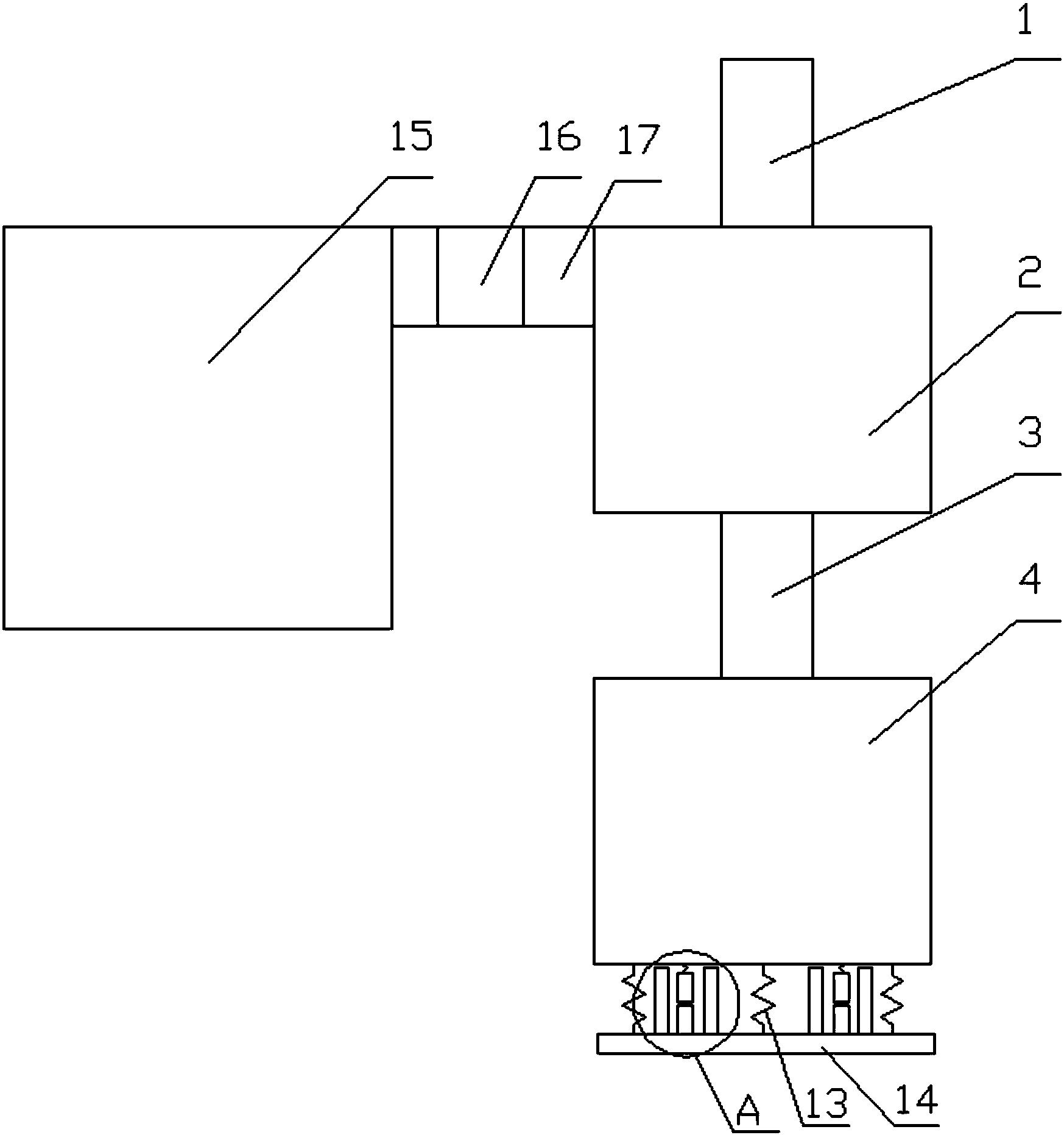

摘要附图
权利要求书
1.一种基于物联网的具有反冲洗功能的泥浆水处理器，其特征在于，包括进水机构、水处理机构、PLC和稳压电路;
所述进水机构包括进水管(7)、排污管(6)、电机(8)、第二从动轮(9)、第一驱动轮(11)、第一从动轮(5)、第二驱动轮(10)、连杆(12)、第一阀门(23)和第二阀门(24)，所述进水管(7)与排污管(6)连通，所述第一阀门(23)设置在排污管(6)上，所述第二阀门(24)设置在进水管(7)上，所述第一驱动轮(11)与第一阀门(23)同轴固定，所述第二驱动轮(10)与第二阀门(24)同轴固定，所述第一驱动轮(11)与第一从动轮(5)啮合，所述第二驱动轮(10)与第二从动轮(9)啮合，所述电机(8)驱动第一驱动轮(11)旋转，所述第二驱动轮(10)通过连杆(12)连接在第一驱动轮(11)上，所述第二驱动轮(10)与第一驱动轮(11)同轴设置，所述第一从动轮(5)与第二从动轮(9)均位于第一阀门(23)与第二阀门(24)之间，所述第一从动轮(5)与第二从动轮(9)的转动方向相反;
所述水处理机构包括净水管(1)、第二沉淀箱(2)、连通管(3)、反冲洗水箱(15)、反冲洗水泵(16)、反冲洗水管(17)、连通管(3)和第一沉淀箱(4)，所述净水管(1)设置在第二沉淀箱(2)的上方，所述第二沉淀箱(2)通过连通管(3)设置在第一沉淀箱(4)的上方，所述反冲洗水箱(15)通过反冲洗水管(17)与第二沉淀箱(2)连通，所述反冲洗水泵(16)位于反冲洗水泵(16)内，所述反冲洗水泵(16)与PLC电连接，所述进水管(7)与第一沉淀箱(4)的下部连通;
所述稳压电路包括第一集成电路(U1)、第二集成电路(U2)、第一电阻(R1)、第二电阻(R2)、第一电容(C1)、第二电容(C2)、第三电容(C3)、第四电容(C4)和第五电容(C5)，所述第一集成电路(U1)的型号为LT6650，所述第二集成电路(U2)的型号为LT3086，所述第一集成电路(U1)的输入端通过第一电容(C1)接地，所述第一集成电路(U1)的接地端接地，所述第一集成电路(U1)的输入端通过第三电容(C3)接地，所述第一集成电路(U1)的反馈端和第一集成电路(U1)的输出端均通过第二电容(C2)接地，所述第一集成电路(U1)的输出端与第二集成电路(U2)的设置端连接，所述第二集成电路(U2)的输入端与第一集成电路(U1)的输入端连接，所述第二集成电路(U2)的输出端通过第五电容(C5)接地，所述第二集成电路(U2)的接地端接地，所述第二集成电路(U2)的电流限制端通过第二电阻(R2)与第二集成电路(U2)的接地端连接，所述第二集成电路(U2)的电流限制端通过由第一电阻(R1)和第四电容(C4)组成的串联电路接地。
2.如权利要求1所述的基于物联网的具有反冲洗功能的泥浆水处理器，其特征在于，所述上触块(19)上还设有弹片(20)，所述弹片(20)位于上触块(19)与下触块(22)之间。
3.如权利要求1所述的基于物联网的具有反冲洗功能的泥浆水处理器，其特征在于，所述底座(14)上方还设有支柱(21)，所述支柱(21)竖直设置在底座(14)的上端面上，所述支柱(21)与第一沉淀池之间设有空隙，所述支柱(21)的长度大于上触块(19)和下触块(22)长度的总和。
4.如权利要求1所述的基于物联网的具有反冲洗功能的泥浆水处理器，其特征在于，所述第一弹簧(13)上还套设有波纹管。
5.如权利要求2所述的基于物联网的具有反冲洗功能的泥浆水处理器，其特征在于，所述波纹管为钢带波纹管。
6.如权利要求1所述的基于物联网的具有反冲洗功能的泥浆水处理器，其特征在于，所述反冲洗水箱(15)的高度高于第一沉淀箱(4)。
7.如权利要求1所述的基于物联网的具有反冲洗功能的泥浆水处理器，其特征在于，所述第一阀门(23)、第二阀门(24)均为为截止阀。
8.如权利要求1所述的基于物联网的具有反冲洗功能的泥浆水处理器，其特征在于，所述电机(8)为伺服电机。
9.如权利要求1所述的基于物联网的具有反冲洗功能的泥浆水处理器，其特征在于，所述第一驱动轮(11)与第一从动轮(5)之间涂有机油，所述第二驱动轮(10)与第二从动轮(9)之间涂有机油。
10.如权利要求1所述的基于物联网的具有反冲洗功能的泥浆水处理器，其特征在于，所述支柱(21)为的制作材料为钢材。
说明书
一种基于物联网的具有反冲洗功能的泥浆水处理器
技术领域
本发明涉及水处理领域，特别涉及一种基于物联网的具有反冲洗功能的泥浆水处理器。
背景技术
矿石的开采过程中，常采用水冲洗设备用水将矿石冲洗出来，从而产生大量的泥浆水。如果直接排放，势必对环境造成危害，现有的做法通常是用拦栅挡板拦截泥沙，但只能拦截大颗粒的泥沙,处理效果不佳，现有的泥浆水处理器一般耗能较大，或者用化学物进行处理，浪费大量资源，在处理过程中需要人工管理，不利于自动化管理，需要大量的劳动力成本, 在现有的稳压电路运行时，工作噪声大，不仅影响了电压输出的稳定性，而且压差较大，使得稳压效果较差。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种基于物联网的具有反冲洗功能的泥浆水处理器。
本发明解决其技术问题所采用的技术方案是：一种基于物联网的具有反冲洗功能的泥浆水处理器，包括进水机构、水处理机构、PLC和稳压电路;
所述进水机构包括进水管、排污管、电机、第二从动轮、第一驱动轮、第一从动轮、第二驱动轮、连杆、第一阀门和第二阀门，所述进水管与排污管连通，所述第一阀门设置在排污管上，所述第二阀门设置在进水管上，所述第一驱动轮与第一阀门同轴固定，所述第二驱动轮与第二阀门同轴固定，所述第一驱动轮与第一从动轮啮合，所述第二驱动轮与第二从动轮啮合，所述电机驱动第一驱动轮旋转，所述第二驱动轮通过连杆连接在第一驱动轮上，所述第二驱动轮与第一驱动轮同轴设置，所述第一从动轮与第二从动轮均位于第一阀门与第二阀门之间，所述第一从动轮与第二从动轮的转动方向相反;
所述水处理机构包括净水管、第二沉淀箱、连通管、反冲洗水箱、反冲洗水泵、反冲洗水管、连通管和第一沉淀箱，所述净水管设置在第二沉淀箱的上方，所述第二沉淀箱通过连通管设置在第一沉淀箱的上方，所述反冲洗水箱通过反冲洗水管与第二沉淀箱连通，所述反冲洗水泵位于反冲洗水泵内，所述反冲洗水泵与PLC电连接，所述进水管与第一沉淀箱的下部连通;
所述稳压电路包括第一集成电路U1、第二集成电路U2、第一电阻R1、第二电阻R2、第一电容C1、第二电容C2、第三电容C3、第四电容C4和第五电容C5，所述第一集成电路U1的型号为LT6650，所述第二集成电路U2的型号为LT3086，所述第一集成电路U1的输入端通过第一电容C1接地，所述第一集成电路U1的接地端接地，所述第一集成电路U1的输入端通过第三电容C3接地，所述第一集成电路U1的反馈端和第一集成电路U1的输出端均通过第二电容C2接地，所述第一集成电路U1的输出端与第二集成电路U2的设置端连接，所述第二集成电路U2的输入端与第一集成电路U1的输入端连接，所述第二集成电路U2的输出端通过第五电容C5接地，所述第二集成电路U2的接地端接地，所述第二集成电路U2的电流限制端通过第二电阻R2与第二集成电路U2的接地端连接，所述第二集成电路U2的电流限制端通过由第一电阻R1和第四电容C4组成的串联电路接地。
在该稳压电路中，第二集成电路U2的型号为LT3086，这是一款多功能、低压差、低噪声的稳压器，当运行电流在2.1A以下时，其可在一个1.4V至40V的输入电源范围内运作，在 2.1A 电流条件下的压差电压通常为330mV，通过在第二集成电路U2的电流限制端接入第二电阻R2并与第二集成电路U2的接地端连接，使第二集成电路U2的输出电压设定在0.4V至32V的范围内，输出电压容差在整个电压、负载和温度范围内保证为±2%。LT3086在采用陶瓷输出电容器 所需的最小值为 10μF时保持稳定。LT3086的可编程电缆压降补偿可消除由至负载的阻性连接所引起的输出电压误差。不仅如此，在第二集成电路U2的电流限制端接入由第一电阻R1和第四电容C4组成的串联电路以提供较高的负载电流和散热量，使该电路无需使用外部镇流电阻器。该电路运行时，由于第二集成电路U2的电流限制端通过第二电阻R2与第二集成电路U2的接地端连接，从而限制了电流的大小，以此保证了第二集成电路U2的输出端稳定的电压输出，由于第二集成电路U2的型号为LT3086，使得该电路运行时压差低且工作噪音小。
作为优选，为了增加导电性，所述上触块上还设有弹片，所述弹片位于上触块与下触块之间。
作为优选，为了防止水处理机构压坏上触块与下触块，所述底座上方还设有支柱，所述支柱竖直设置在底座的上端面上，所述支柱与第一沉淀池之间设有空隙，所述支柱的长度大于上触块和下触块长度的总和。
作为优选，为了保护弹簧，所述第一弹簧上还套设有波纹管。
作为优选，为了增加波纹管的牢固度，所述波纹管为钢带波纹管。
作为优选，为了使反冲洗更方便，所述反冲洗水箱的高度高于第一沉淀箱。
位于上方的反冲洗水箱与第一沉淀箱之间会产生一定的水压，从而方便反冲洗。
作为优选，为了方便开启和关闭阀门，所述第一阀门和第二阀门均为截止阀。
截止阀是通过旋转来开启与关闭的，正好方便通过设置在截止阀上齿轮的旋转来控制。
作为优选，为了方便控制，所述电机为伺服电机。
作为优选，为了保护第一驱动轮、第二驱动轮、第一从动轮和第二从动轮，所述第一驱动轮与第一从动轮之间涂有机油，所述第二驱动轮与第二从动轮之间涂有机油。
作为优选，为了增加支柱的牢固度，所述支柱为的制作材料为钢材。
本发明的有益效果是，该基于物联网的具有反冲洗功能的泥浆水处理器中，首先通过进水管使泥浆水进入，然后通过第一沉淀箱进行沉淀，较为洁净的水进入第二沉淀箱进行二次沉淀，从而获得合格的水，在第一沉淀箱与第二沉淀箱中的淤泥过多时，通过稳压电路控制进水管的关闭，排污管的开启，同时开启水泵进行反冲洗，实现了过滤泥浆水的自动化，且能循环使用, 在稳压电路中，利用第二集成电路U2的电流限制端通过第二电阻R2与接地端连接，限制了电流的大小，保证了输出端稳定的电压输出，由于第二集成电路U2的型号为LT3086，使得该电路运行时输出电压稳定性好、压差小且工作噪音小，进一步提高了装置的实用性和市场竞争力。
