申请日2017.07.13
公开(公告)日2017.09.19
IPC分类号C02F9/04; C02F9/10
摘要
本发明公开了一种污水处理装置，本发明涉及环境保护技术领域。该污水处理装置，包括沉淀池、曝气池和消毒池，所述沉淀池的顶板上开设有进水口，沉淀池的前侧壁和后侧壁之间且位于进水口一侧转动连接有L型过滤网;所述沉淀池的顶端固定安装有第一滑杆，所述第一滑杆的表面上滑动连接有第一滑块，且第一滑块的内部固定安装有第二滑杆，所述沉淀池的顶端且位于两根所述的第一滑杆之间固定安装有液压气缸;液压气缸上升带动第二滑杆上升，第二滑杆通过第二滑块和转动杆带动L型过滤网转动，将L型过滤网上过滤处的固体废物清除;这样的设计结构简单，易于操作，可轻易过滤掉大颗粒固体废物，有利于下一步的净化处理。
权利要求书

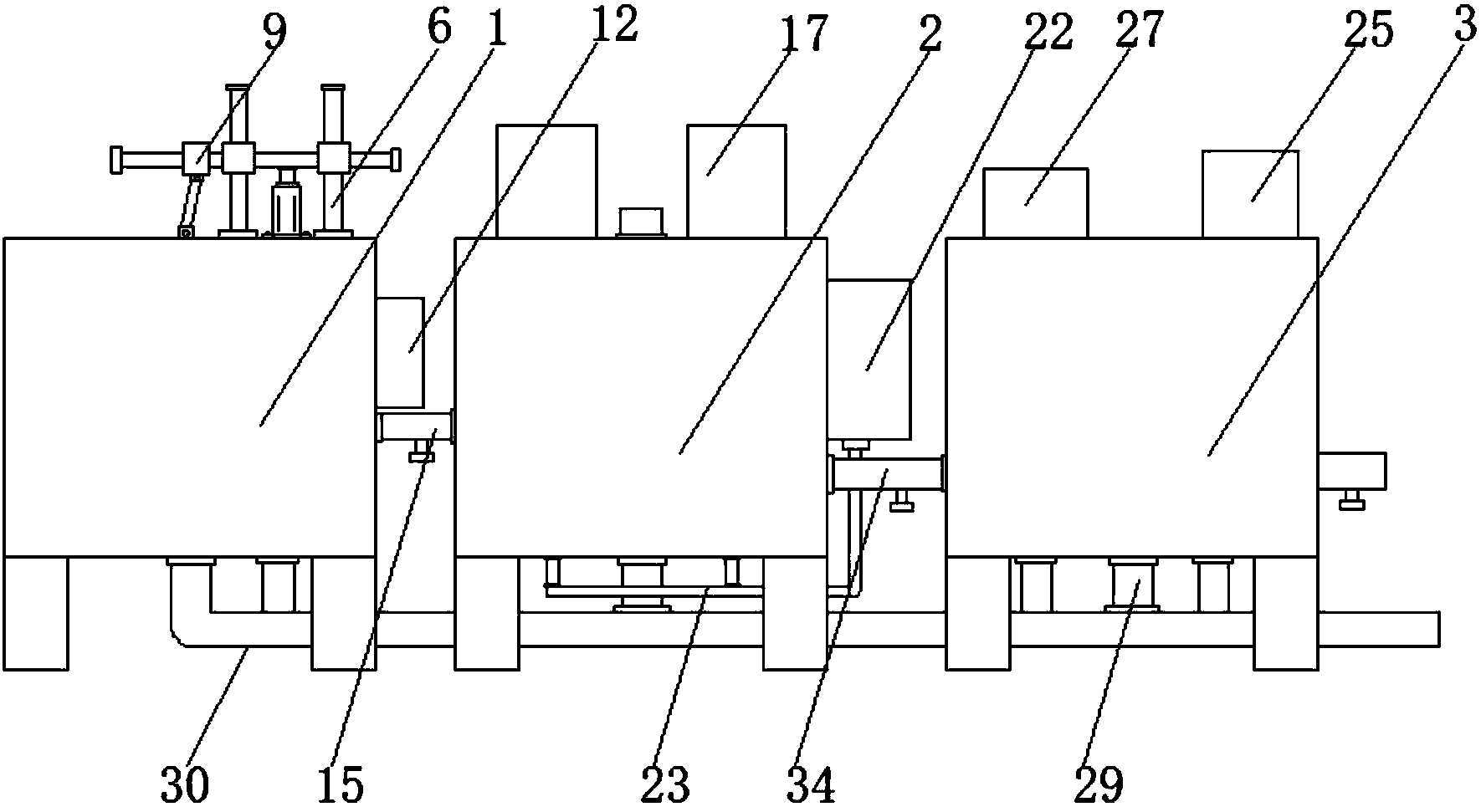

1.一种污水处理装置，包括沉淀池(1)、曝气池(2)和消毒池(3)，其特征在于：所述沉淀池(1)的顶板上开设有进水口(4)，沉淀池(1)的前侧壁和后侧壁之间且位于进水口(4)一侧转动连接有L型过滤网(5);所述沉淀池(1)的顶端固定安装有第一滑杆(6)，第一滑杆(6)的表面上滑动连接有第一滑块(7)，且第一滑块(7)的内部固定安装有第二滑杆(8)，所述沉淀池(1)的顶端且位于两根所述的第一滑杆(6)之间固定安装有液压气缸(11)，液压气缸(11)的动力输出端与第一滑杆(6)位于两根所述的第一滑杆(6)之间的部分的底端固定连接;第二滑杆(8)靠近进水口(4)的一侧上滑动套接有第二滑块(9)，所述第二滑块(9)的底端转动连接有转动杆(10)，且转动杆(10)的底端与L型过滤网(5)的顶端转动连接;所述沉淀池(1)的一侧外表面固定安装有絮凝剂池(12)，且絮凝剂池(12)的出液口上连通有输液管(13)，所述输液管(13)远离絮凝剂池(12)的一端贯穿沉淀池(1)的一侧壁并延伸至沉淀池(1)的另一侧壁，且输液管(13)与沉淀池(1)的侧壁为固定连接，所述输液管(13)上开设有输液口(14);所述沉淀池(1)的内部设置有第一连接管(15)，所述第一连接管(15)的一端贯穿沉淀池(1)的侧壁并延伸至沉淀池(1)的内部，且第一连接管(15)的另一端与曝气池(2)的内腔连通，所述第一连接管(15)位于沉淀池(1)内部的一端内部设置有泥沙过滤网(16)。
2.根据权利要求1所述的一种污水处理装置，其特征在于：所述曝气池(2)的顶端固定安装有电机箱(17)，且曝气池(2)的内腔固定安装有固定杆(20);所述电机箱(17)的内部固定安装有转动电机(18)，所述转动电机(18)的输出端通过联轴器固定连接有转动轴(19)，所述转动轴(19)远离转动电机(18)的一端分别贯穿电机箱(17)的底板、曝气池(2)的顶板和固定杆(20)并延伸至曝气池(2)的内部;所述转动轴(19)位于曝气池(2)内部的端部固定安装有扇叶(21);所述曝气池(2)的一侧固定安装有气泵(22)，且气泵(22)的出气口连通有输气管(23)，所述输气管(23)远离气泵(22)的一端连通有空气喷头(24)，所述空气喷头(24)远离输气管(23)的一端贯穿曝气池(2)的底部并延伸至曝气池(2)的内部;所述曝气池(2)的一侧设置有第二连接管(34)，所述第二连接管(34)远离曝气池(2)的一端与消毒池(3)连通。
3.根据权利要求1所述的一种污水处理装置，其特征在于：所述消毒池(3)的顶端固定安装有氯气发生器(25)，所述氯气发生器(25)的出气口连通有L型氯气喷管(26)，所述L型氯气喷管(26)远离氯气发生器(25)的一端贯穿消毒池(3)的顶板并延伸至毒池(3)的内腔，且L型氯气喷管(26)横杆远离氯气发生器(25)的一端与消毒池(3)内腔一侧固定连接;所述消毒池(3)的顶部固定安装有氯气回收器(27)，所述氯气回收器(27)的进气口设置有回收管(28)，所述回收管(28)远离氯气回收器(27)的一端贯穿消毒池(3)的顶板并延伸至消毒池(3)的内部。
4.根据权利要求1-3所述的一种污水处理装置，其特征在于：所述沉淀池(1)、曝气池(2)和消毒池(3)的底板内部均设置有污泥管(29)，所述污泥管(29)的顶端贯穿淀池(1)、曝气池(2)和消毒池(3)的底板并延伸至沉淀池(1)、曝气池(2)和消毒池(3)的内腔，所述污泥管(29)的底端连通有横管(30)。
5.根据权利要求1-4所述的一种污水处理装置，其特征在于：所述消毒池(3)的内壁上固定安装有电热板(31)，所述电热板(31)至少设置有两块，且对称分布在消毒池(3)的内壁上。
6.根据权利要求1-5所述的一种污水处理装置，其特征在于：所述曝气池(2)的顶板上开设有排气口(32);消毒池(3)远离曝气池(2)的一侧壁上开设有排水管(33)。
7.一种污水处理方法，其特征在于：工作时，通过进水口4将废水倒入到沉淀池2内，达到一定量的时候停止到废水，然后打开液压气缸11，液压气缸11上升带动第二滑杆8上升，第二滑杆8通过第二滑块9和转动杆10带动L型过滤网5转动，L型过滤网5转动杰克将停留在L型过滤网5的大颗粒固体废物排出;然后通过絮凝剂池12和输液管13将絮凝剂加入到废液中，待固体废物彻底沉淀将液体通过第一连接管15将液体引至曝气池内，此时，打开气泵22和转动电机18，气泵22将空气筒过输气管23和空气喷头24将空气吹进曝气池2，转动电机18通过带动转动轴19和扇叶21转动使曝气池2内的液体翻腾，使沉淀的固体翻腾，这样有利于与空气的接触提高曝气的效果;曝气完成后将液体引向消毒池3，此时，打开电热板31使废液保持一定的温度，然后打开氯气发生器25，氯气通过L型氯气喷管26将氯气喷入到消毒池3内，氯气对消毒池3内的废水进行消毒，剩余的废气通过回收管28和氯气回收器27重新回收利用;消毒完成的废水通过排水管33排出;最后通过横管30和污泥管29将污泥排出处理。
说明书
一种污水处理装置
技术领域
本发明涉及环境保护技术领域，具体为一种污水处理装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活;按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物;按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染，当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：⑴未经处理而排放的工业废水;⑵未经处理而排放的生活污水;⑶大量使用化肥、农药、除草剂的农田污水;⑷堆放在河边的工业废弃物和生活垃圾;⑸水土流失;⑹矿山污;村镇污水主要由生活污水和农业废水组成。生活污水成分比较固定，主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物，比较适合于细菌的生长，成为细菌、病毒生存繁殖的场所;但生活污水一般不含有毒性，且具有一定的肥效，可用来灌溉农田。农业废水的成分则多种多样，不同的季节，不同的地方，不同发展目标的村镇，其废水需要用不同的处理方法。在处理污水时，为减小污水排放量及其复杂程度，应结合国家正在大力推广的沼气池建设，将生活用水中的冲厕用水(黑水)和其他生活用水(灰水)分开。灰水用自然净化系统处理，黑水以及人畜粪便经厌氧沼气池处理，不但可以降低污水的排放量、复杂程度和处理费用，而且对发展农村清洁新能源，保护人居环境、促进农村经济社会的可持续发展等具有重要的意义。
现有的污水处理装置往往结构复杂，生产与使用都需要相当多的专业技术，这样就不利于装置的推广，生产成本高，没有价格优势不利于生产厂家的发展;还有的部分装置的曝气池的小铝较低，有与没有能增加空气与污水接触面积的装置，会导致曝气达不到理想效果，现有的装置的曝气池工作时底部一般会产升很多沉淀，二这些沉淀往往含有大量有机物，但这些沉淀很难与空气接触，达不到净化效果，还有的装置不设置有消毒池，这样污水中就很可能海含有大量的微生物，如果直接排放到自然界，很有可能会造成污染。
发明内容
针对现有技术的不足，本发明提供了一种污水处理装置，解决了现有设备净化不彻底的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种污水处理装置，包括沉淀池、曝气池和消毒池，所述沉淀池的顶板上开设有进水口，沉淀池的前侧壁和后侧壁之间且位于进水口一侧转动连接有L型过滤网;所述沉淀池的顶端固定安装有第一滑杆，所述第一滑杆的表面上滑动连接有第一滑块，且第一滑块的内部固定安装有第二滑杆，所述沉淀池的顶端且位于两根所述的第一滑杆之间固定安装有液压气缸，所述液压气缸的动力输出端与第一滑杆位于两根所述的第一滑杆之间的部分的底端固定连接;所述第二滑杆靠近进水口的一侧上滑动套接有第二滑块，所述第二滑块的底端转动连接有转动杆，且转动杆的底端与L型过滤网的顶端转动连接;所述沉淀池的一侧外表面固定安装有絮凝剂池，且絮凝剂池的出液口上连通有输液管，所述输液管远离絮凝剂池的一端贯穿沉淀池的一侧壁并延伸至沉淀池的另一侧壁，且输液管与沉淀池的侧壁为固定连接，所述输液管上开设有输液口;所述沉淀池的内部设置有第一连接管，所述第一连接管的一端贯穿沉淀池的侧壁并延伸至沉淀池的内部，且连接管的另一端与曝气池的内腔连通，所述连接管位于沉淀池内部的一端内部设置有泥沙过滤网。
优选的，所述曝气池的顶端固定安装有电机箱，且曝气池的内腔固定安装有固定杆;所述电机箱的内部固定安装有转动电机，所述转动电机的输出端通过联轴器固定连接有转动轴，所述转动轴远离转动电机的一端分别贯穿电机箱的底板、曝气池的顶板和固定杆并延伸至曝气池的内部;所述转动轴位于曝气池内部的端部固定安装有扇叶;所述曝气池的一侧固定安装有气泵，且气泵的出气口连通有输气管，所述输气管远离气泵的一端连通有空气喷头，所述空气喷头远离输气管的一端贯穿曝气池的底部并延伸至曝气池的内部;所述曝气池的一侧设置有第二连接管，所述第二连接管远离曝气池的一端与消毒池连通。
优选的，所述消毒池的顶端固定安装有氯气发生器，所述氯气发生器的出气口连通有L型氯气喷管，所述L型氯气喷管远离氯气发生器的一端贯穿消毒池的顶板并延伸至毒池的内腔，且L型氯气喷管横杆远离氯气发生器的一端与消毒池内腔一侧固定连接;所述消毒池的顶部固定安装有氯气回收器，所述氯气回收器的进气口设置有回收管，所述回收管远离氯气回收器的一端贯穿消毒池的顶板并延伸至消毒池的内部。
优选的，所述沉淀池、曝气池和消毒池的底板内部均设置有污泥管，所述污泥管的顶端贯穿淀池、曝气池和消毒池的底板并延伸至沉淀池、曝气池和消毒池的内腔，所述污泥管的底端连通有横管。
优选的，所述消毒池的内壁上固定安装有电热板，所述电热板至少设置有两块，且对称分布在消毒池的内壁上。
优选的，所述曝气池的顶板上开设有排气口;所述消毒池远离曝气池的一侧壁上开设有排水管。
有益效果
本发明提供了一种污水处理装置。具备以下有益效果：
(1)、该污水处理装置，通过第一滑、杆第二滑杆、第一滑块、第二滑块和转动杆等元件的配合使用达到了过滤较大固体废物的目的。液压气缸上升带动第二滑杆上升，第二滑杆通过第二滑块和转动杆带动L型过滤网转动，将L型过滤网上过滤处的固体废物清除;这样的设计结构简单，易于操作，可轻易过滤掉大颗粒固体废物，有利于下一步的净化处理。
(2)、该污水处理装置，通过转动电机、转动轴和空气喷头等元件的配合使用达到了提高曝气效果的目的。气泵通过输气管和空气喷头将空气吹进曝气池内;在通过电机转动带动扇叶转动将沉淀在曝气池内的沉淀物吹起，使污水和沉淀物翻滚，增加污水和沉淀物的接触面积，这样就提高了曝气效果，提高了该装置的净化效率。
(3)、该污水处理装置，通过消毒池内安装了电热板达到了优化消毒效果的目的。氯气在消毒过程中温度会对消毒的效率产生影响，在某些必要的时候可以通过加热污水，提高对污水的消毒效率，优化消毒效果。
