申请日2017.07.07
公开(公告)日2017.09.12
IPC分类号C02F9/14; C02F101/16
摘要
本发明公开了一种生活污水处理装置，包括集水池、曝气沉淀池、格栅、缺氧池、反应池和污泥浓缩池，集水池、曝气沉淀池、格栅、缺氧池和反应池从左到右依次排列，且两两之间均通过串联有压力泵的连接管连接。有益效果：本发明通过设置格栅对颗粒和悬浮杂质进行有效拦截，通过设置曝气沉淀池来调节污水水量和均匀水质，通过设置缺氧池从而利用硝酸盐来除磷，且缺氧池具有良好的脱氮功能，通过在反应池内设置多个膜组件，提高产水率，通过在反应池与缺氧池之间设置导管，通过电机驱动缺氧池内的叶轮，加速对污泥的除磷脱氮，通过设置污泥浓缩池来对污泥进行消化，减少剩余污泥的产量，节约成本。
权利要求书

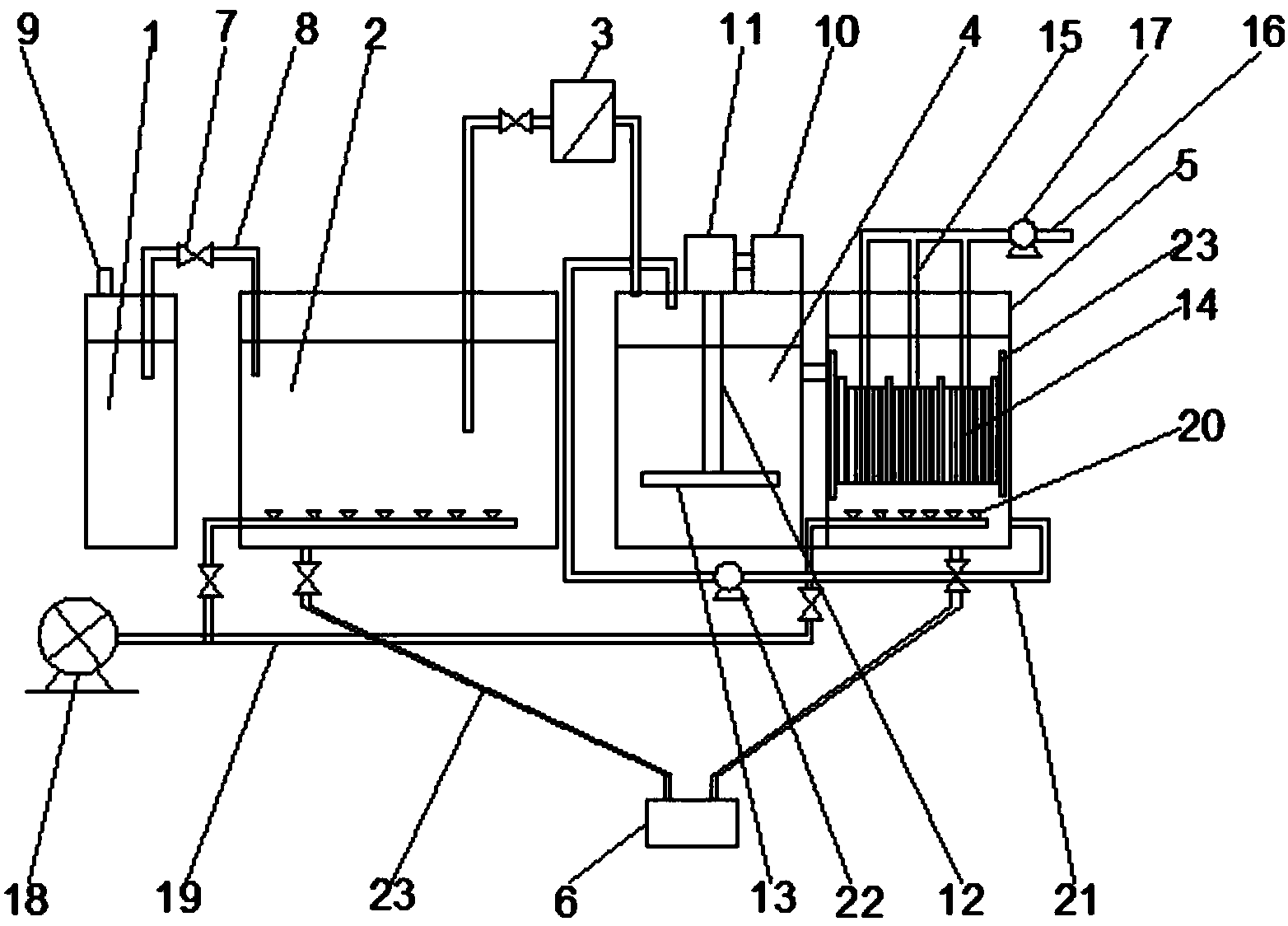

1.一种生活污水处理装置，其特征在于，包括集水池(1)、曝气沉淀池(2)、格栅(3)、缺氧池(4)、反应池(5)和污泥浓缩池(6)，所述集水池(1)、所述曝气沉淀池(2)、所述格栅(3)、所述缺氧池(4)和所述反应池(5)从左到右依次排列，且两两之间均通过串联有压力泵(7)的连接管(8)连接，所述集水池(1)的顶部设有污水进口(9)，所述缺氧池(4)的顶部设有电机(10)，所述电机(10)的输出轴的一端连接有变速箱(11)，所述变速箱(11)的转轴(12)穿插所述缺氧池(4)的一端设有叶轮(13)，所述反应池(5)内设有若干膜组件(14)，每个膜组件(14)均连接有出水管(15)，每个出水管(15)均穿插所述反应池(5)的顶部并连接有集水管(16)，所述集水管(16)上设置有抽水泵(17)，所述集水池(1)的下方设置有风机(18)，所述风机(18)通过曝气管(19)分别穿插所述曝气沉淀池(2)和所述反应池(5)并延伸至其底部，所述曝气管(19)且位于所述曝气沉淀池(2)和所述反应池(5)内部的一端均设置有若干曝气头(20)，所述反应池(5)底部一侧通过导管(21)与所述缺氧池(4)连接，所述导管(21)上设置有循环泵(22)，所述曝气沉淀池(2)与所述反应池(5)分别通过导流管(23)与所述污泥浓缩池(6)连接。
2.根据权利要求1所述的一种生活污水处理装置，其特征在于，所述曝气头(20)等距分布于所述曝气管(19)上。
3.根据权利要求1所述的一种生活污水处理装置，其特征在于，所述反应池(5)内且位于所述膜组件(14)的两侧对称设置有导流板(24)。
4.根据权利要求1所述的一种生活污水处理装置，其特征在于，所述膜组件(14)为板框式组件形式，其包括若干膜片和膜支架。
说明书
一种生活污水处理装置
技术领域
本发明涉及污水处理领域，具体来说，涉及一种生活污水处理装置。
背景技术
现有的污水处理设备中，一般都是传统水处理工艺，包括预处理、生物反应池、沉淀池、混凝池、沉淀池、过滤、消毒和清水池等处理工序，这种污水处理方法对场地要求太高，且出水质量不符合国家现行标准，占地面积大，本身耗水多，产水率底，且剩余污泥产量大，导致污泥处理费用高，污水处理效率低。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种生活污水处理装置，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种生活污水处理装置，包括集水池、曝气沉淀池、格栅、缺氧池、反应池和污泥浓缩池，所述集水池、所述曝气沉淀池、所述格栅、所述缺氧池和所述反应池从左到右依次排列，且两两之间均通过串联有压力泵的连接管连接，所述集水池的顶部设有污水进口，所述缺氧池的顶部设有电机，所述电机的输出轴的一端连接有变速箱，所述变速箱的转轴穿插所述缺氧池的一端设有叶轮，所述反应池内设有若干膜组件，每个膜组件均连接有出水管，每个出水管均穿插所述反应池的顶部并连接有集水管，所述集水管上设置有抽水泵，所述集水池的下方设置有风机，所述风机通过曝气管分别穿插所述曝气沉淀池和所述反应池并延伸至其底部，所述曝气管且位于所述曝气沉淀池和所述反应池内部的一端设置有若干曝气头，所述反应池底部一侧通过导管与所述缺氧池连接，所述导管上设置有循环泵，所述曝气沉淀池与所述反应池分别通过导流管与所述污泥浓缩池连接。
进一步的，所述曝气头等距分布于所述曝气管上。
进一步的，所述反应池内且位于所述膜组件的两侧对称设置有导流板。
进一步的，所述膜组件为板框式组件形式，其包括若干膜片和膜支架。
本发明通过设置格栅对颗粒和悬浮杂质进行有效拦截，防止管道堵塞，通过设置曝气沉淀池来调节污水水量和均匀水质，以提高系统的抗冲击性能，通过设置缺氧池从而利用硝酸盐来除磷，且缺氧池具有良好的脱氮功能，通过在反应池内设置多个膜组件，通过出水管相外输送过滤水，提高产水率，通过在反应池与缺氧池之间设置导管，通过循环泵抽取污泥输送到缺氧池，通过电机驱动缺氧池内的叶轮，加速对污泥的除磷脱氮，通过设置污泥浓缩池来对污泥进行消化，减少剩余污泥的产量，节约成本，本发明污水处理效率高，流程简单，运行稳定。
