申请日2016.12.23
公开(公告)日2017.10.20
IPC分类号C02F9/10
摘要
本实用新型提供一种脱硫废水回收利用及零排放系统，包括：依次相连的一预处理软化组件，一膜浓缩组件及一蒸发结晶组件;所述预处理软化组件，用以去除脱硫废水中的悬浮物及重金属，并降低脱硫废水硬度，获得软化处理水;所述膜浓缩组件，用以对软化处理水进行浓缩处理，其包括：依次相连的一管式微滤单元或一管式超滤单元，用以对软乎处理水进行膜浓缩过滤;一高压反渗透单元，用以对经膜浓缩过滤的软化处理水进行反渗透处理，获得可回用的淡水及浓水;所述蒸发结晶组件，用以对浓水进行蒸发结晶获得结晶产物。通过预处理、膜浓缩减量、蒸发结晶等一系列处理，最终达到废水大部分回用、少部分结晶成盐，最终达到零排放的目的。

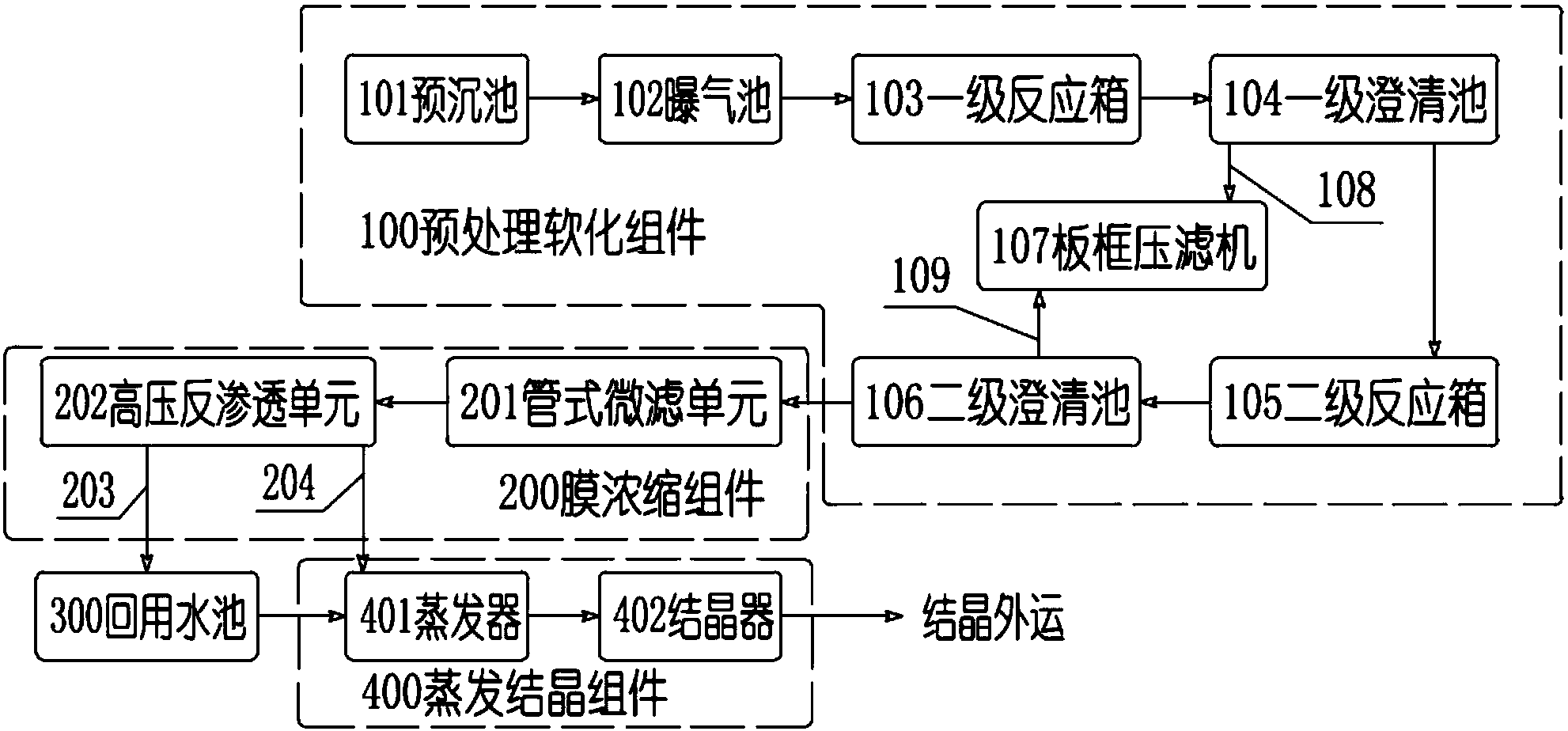

摘要附图
权利要求书
1.一种脱硫废水回收利用及零排放系统，其特征在于，包括：
依次相连的一预处理软化组件，一膜浓缩组件及一蒸发结晶组件;
所述预处理软化组件，用以去除脱硫废水中的悬浮物及重金属，并降低脱硫废水硬度，获得软化处理水;
所述膜浓缩组件，用以对软化处理水进行浓缩处理，其包括：依次相连的一管式微滤单元或一管式超滤单元，用以对软乎处理水进行膜浓缩过滤;一高压反渗透单元，用以对经膜浓缩过滤的软化处理水进行反渗透处理，获得可回用淡水及浓水;
所述蒸发结晶组件，用以对浓水进行蒸发结晶获得结晶产物。
2.如权利要求1所述的脱硫废水回收利用及零排放系统，其特征在于，所述预处理软化组件包括：依次相连的一预沉池、一曝气池、一一级反应箱、一一级澄清池、一二级反应箱、一二级澄清池;还包括与所述一级澄清池、二级澄清池底部相连的污泥脱水系统。
3.如权利要求2所述的脱硫废水回收利用及零排放系统，其特征在于，所述一级反应箱附设有一第一加药装置，用以投加石灰乳、NaOH及混凝剂;所述二级反应箱附设有一第二加药装置，用以投加碳酸钠。
4.如权利要求2所述的脱硫废水回收利用及零排放系统，其特征在于，所述一级澄清池、二级澄清池的底部均为锥形排泥斗，各连接一根排泥管，连接至所述污泥脱水系统。
5.如权利要求4所述的脱硫废水回收利用及零排放系统，其特征在于，所述污泥脱水系统包括排泥泵、污泥脱水机、冲洗系统;污泥脱水机的型式选自离心脱水机或板框压滤机。
6.如权利要求1所述的脱硫废水回收利用及零排放系统，其特征在于，所述高压反渗透单元采用碟管式反渗透或高压宽流道反渗透。
7.如权利要求1所述的脱硫废水回收利用及零排放系统，其特征在于，所述蒸发结晶组件包括一蒸发器及一结晶器;所述蒸发器的浓水出口与结晶器相连。
8.如权利要求7所述的脱硫废水回收利用及零排放系统，其特征在于，所述蒸发器选自多效强制循环蒸发系统、卧式喷淋机械蒸汽压缩蒸发系统、立管降膜机械蒸汽再压缩蒸发系统。
9.如权利要求1所述的脱硫废水回收利用及零排放系统，其特征在于，所述管式微滤单元的膜结构采用一体化膜结构，材质为PP聚丙烯。
10.如权利要求1所述的脱硫废水回收利用及零排放系统，其特征在于，所述管式微滤单元的膜结构在高流速水流下，使流体呈现湍流的形态。
说明书
一种脱硫废水回收利用及零排放系统
技术领域
本实用新型属于工业废水及资源循环利用技术领域，具体涉及一种脱硫废水回收利用及零排放系统。
背景技术
我国火电厂多数采用石灰石-石膏湿法脱硫技术，用来去除烟气中的二氧化硫。为了维持脱硫浆液中的氯离子浓度，需要定期排放脱硫废水，脱硫废水成分复杂，悬浮物、氯离子、硫酸根、钙镁离子、重金属含量均较高，含盐量一般在30000mg/L以上，氯离子含量在10000mg/L以上，污染性强，是火电厂最难处理的一种工业废水。目前脱硫废水常规处理方式是三联箱联合澄清池，投加化学药品，去除悬浮物、一部分硬度，但出水含盐量没有降低，无法回收利用，也很难达到外排要求。随着国家环保政策的收紧，对火电厂的排外要求越来越严格，因此必须对脱硫废水进行进一步处理。
实用新型内容
针对现有情况，本实用新型提供了一种脱硫废水回收利用及零排放系统，通过预处理、膜浓缩减量、蒸发结晶等一系列处理，最终达到废水大部分回用、少部分结晶成盐，最终达到零排放的目的。
为了达到上述目的，本实用新型采用的具体技术方案是：
一种脱硫废水回收利用及零排放系统，包括：
依次相连的一预处理软化组件，一膜浓缩组件及一蒸发结晶组件;
所述预处理软化组件，用以去除脱硫废水中的悬浮物及重金属，并降低脱硫废水硬度，获得软化处理水;
所述膜浓缩组件，用以对软化处理水进行浓缩处理，其包括：依次相连的一管式微滤单元或一管式超滤单元，用以对软乎处理水进行膜浓缩过滤;一高压反渗透单元，用以对经膜浓缩过滤的软化处理水进行反渗透处理，获得可回用淡水及浓水;
所述蒸发结晶组件，用以对浓水进行蒸发结晶获得结晶产物。
进一步地，所述预处理软化组件包括：依次相连的一预沉池、一曝气池、一一级反应箱、一一级澄清池、一二级反应箱、一二级澄清池;还包括与所述一级澄清池、二级澄清池底部相连的污泥脱水系统。
进一步地，所述一级反应箱附设有一第一加药装置，用以投加石灰乳、NaOH及混凝剂;所述二级反应箱附设有一第二加药装置，用以投加碳酸钠。
进一步地，所述高压反渗透单元采用碟管式反渗透(DTRO)或高压宽流道反渗透(STRO)。
进一步地，所述蒸发结晶组件包括一蒸发器及一结晶器;所述蒸发器的浓水出口与结晶器相连。
进一步地，所述一级澄清池、二级澄清池的底部均为锥形排泥斗，各连接一根排泥管，连接至所述污泥脱水系统。
进一步地，所述污泥脱水系统包括排泥泵、污泥脱水机、冲洗系统;污泥脱水机型式选自离心脱水机或板框压滤机。
进一步地，所述管式微滤单元的膜结构采用一体化膜结构，材质为PP聚丙烯。
进一步地，所述管式微滤单元的膜结构在高流速水流(错流流速3-5m/s)下，使流体呈现湍流的形态。
进一步地，所述蒸发器选自多效强制循环蒸发系统(强制循环MED)、卧式喷淋机械蒸汽压缩蒸发系统(卧式MVC)、立管降膜机械蒸汽再压缩蒸发系统(立管MVR)。
本实用新型通过两级澄清池预处理、膜浓缩减量、蒸发结晶等一系列的净化处理，能够去除废水中的悬浮物、硬度、氯离子、硫酸根、钠离子以及重金属等，淡水回收率达到60%～70%，真正达到国家或行业内要求的零排放。
