申请日2017.10.25
公开(公告)日2017.12.15
IPC分类号C02F9/02; B01D36/04
摘要
本发明提供一种循环处理式污水处理装置，包括进水管头、水泵主体和滤板;所述待处理水池的一侧底部固定设置有一个水池排沙口;所述水泵出水接头的一侧固定设置有一根出水管。水泵主体和泡沫塑料板的设置，有利于使用的方便性，先将初步处理的污水通过管道流入待处理水池中，当待处理水池内的水储存较多时会使泡沫塑料板处在漂浮状态，并且恰好可使四个进水管头没入水面，这时可将水泵电机开启，水池里污水中的泥沙多会沉淀到待处理水池的底部，吸入水泵主体中的水会在水泵主体的底部内侧进一步沉淀，然后在通过滤板过滤后继续向上移动，本装置在使用时经过两次沉淀和一次过滤，沉淀更加彻底，使用方便。
权利要求书
1.一种循环处理式污水处理装置，其特征在于：该循环处理式污水处理装置包括待处理水池、水池门导轨、水池排沙口、水池门、支撑杆、泡沫塑料板、水泵支撑台、出水管、水泵电机、抽水管、进水管头、进水管头固定环、水池门电动推杆、升降孔、水泵进水接头、进水盖、水泵主体、滤板、水泵出水接头和滤板插销;所述待处理水池的一侧底部固定设置有一个水池排沙口;所述水池排沙口的两侧对称设置有两根水池门导轨;所述水池门导轨的内侧活动安装有一个水池门;所述水池排沙口的顶部还固定安装有一个水池门电动推杆，且水池门电动推杆的底部与水池门的顶部固定连接;所述待处理水池的底部内侧固定安装有一个支撑杆;所述支撑杆的外侧活动设置有一个泡沫塑料板;所述泡沫塑料板的顶部通过进水管头固定环固定安装有四个进水管头;所述进水管头的顶部固定连接有一根抽水管;所述待处理水池的另一侧固定设置有一个水泵支撑台;所述水泵支撑台的顶部固定安装有一个水泵主体;所述水泵主体的顶部一侧通过螺纹嵌入安装有一个进水盖;所述进水盖的顶部固定设置有一个水泵进水接头;所述抽水管的另一侧与水泵进水接头的一侧固定连接;所述水泵主体的内侧还活动嵌入安装有一个滤板;所述滤板的另一侧嵌入安装与一个铝板插销;所述水泵主体的顶部另一侧固定安装有一个水泵电机;所述水泵主体的另一侧固定设置有一个水泵出水接头;所述水泵出水接头的一侧固定设置有一根出水管。
2.如权利要求1所述循环处理式污水处理装置，其特征在于：所述水池门为可上下移动式结构。
3.如权利要求1所述循环处理式污水处理装置，其特征在于：所述泡沫塑料板的中间设置有一个通孔状结构，且这个通孔的内径比支撑杆的外径大2cm。
4.如权利要求1或3所述循环处理式污水处理装置，其特征在于：所述泡沫塑料板为可上下移动式结构。
5.如权利要求1所述循环处理式污水处理装置，其特征在于：所述四个进水管头呈十字形安装，分别朝向待处理水池的四个方向。
6.如权利要求1或3或4或5所述循环处理式污水处理装置，其特征在于：所述泡沫塑料板为可漂浮式结构，且其重量恰好可使四个进水管头没入水面。
7.如权利要求1所述循环处理式污水处理装置，其特征在于：所述滤板距离水泵主体底部内侧的高度为10厘米。
8.如权利要求1或7所述循环处理式污水处理装置，其特征在于：所述水泵主体的顶部一侧也设置有与进水盖底部外侧对应的螺纹状结构。
9.如权利要求1或7所述循环处理式污水处理装置，其特征在于：所述滤板为可推拉式装置。
说明书
一种循环处理式污水处理装置
技术领域
本发明属于污水处理技术领域，尤其涉及一种循环处理式污水处理装置。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商。都属于发展较快，需求状况良好的行业。
基于上述，本发明人发现，现在的污水处理装置在对污水进行处理时通常需要将初步处理后的污水进行二次沉淀，但是现有的对污水处理的沉淀池多为一个普通的过滤池结构，中间设置有一道滤网，另一侧设置有一个抽水装置，这样在进行沉淀时可能会沉淀不彻底，使用不便。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种循环处理式污水处理装置，以期达到更具有更加实用价值性的目的。
发明内容
为了解决上述技术问题，本发明提供一种循环处理式污水处理装置，以解决现在的污水处理装置在对污水进行处理时通常需要将初步处理后的污水进行二次沉淀，但是现有的对污水处理的沉淀池多为一个普通的过滤池结构，中间设置有一道滤网，另一侧设置有一个抽水装置，这样在进行沉淀时可能会沉淀不彻底，使用不便的问题。
本发明循环处理式污水处理装置的目的与功效，由以下具体技术手段所达成：

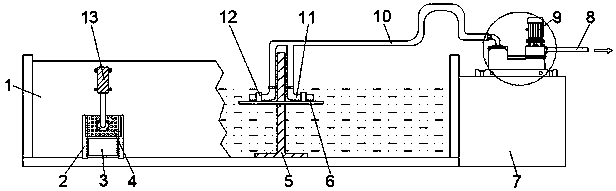

一种循环处理式污水处理装置，包括待处理水池、水池门导轨、水池排沙口、水池门、支撑杆、泡沫塑料板、水泵支撑台、出水管、水泵电机、抽水管、进水管头、进水管头固定环、水池门电动推杆、升降孔、水泵进水接头、进水盖、水泵主体、滤板、水泵出水接头和滤板插销;所述待处理水池的一侧底部固定设置有一个水池排沙口;所述水池排沙口的两侧对称设置有两根水池门导轨;所述水池门导轨的内侧活动安装有一个水池门;所述水池排沙口的顶部还固定安装有一个水池门电动推杆，且水池门电动推杆的底部与水池门的顶部固定连接;所述待处理水池的底部内侧固定安装有一个支撑杆;所述支撑杆的外侧活动设置有一个泡沫塑料板;所述泡沫塑料板的顶部通过进水管头固定环固定安装有四个进水管头;所述进水管头的顶部固定连接有一根抽水管;所述待处理水池的另一侧固定设置有一个水泵支撑台;所述水泵支撑台的顶部固定安装有一个水泵主体;所述水泵主体的顶部一侧通过螺纹嵌入安装有一个进水盖;所述进水盖的顶部固定设置有一个水泵进水接头;所述抽水管的另一侧与水泵进水接头的一侧固定连接;所述水泵主体的内侧还活动嵌入安装有一个滤板;所述滤板的另一侧嵌入安装与一个铝板插销;所述水泵主体的顶部另一侧固定安装有一个水泵电机;所述水泵主体的另一侧固定设置有一个水泵出水接头;所述水泵出水接头的一侧固定设置有一根出水管。
进一步的，所述水池门为可上下移动式结构。
进一步的，所述泡沫塑料板的中间设置有一个通孔状结构，且这个通孔的内径比支撑杆的外径大2cm。
进一步的，所述泡沫塑料板为可上下移动式结构。
进一步的，所述四个进水管头呈十字形安装，分别朝向待处理水池的四个方向。
进一步的，所述泡沫塑料板为可漂浮式结构，且其重量恰好可使四个进水管头没入水面。
进一步的，所述滤板距离水泵主体底部内侧的高度为10厘米。
进一步的，所述水泵主体的顶部一侧也设置有与进水盖底部外侧对应的螺纹状结构。
进一步的，所述滤板为可推拉式装置。
与现有技术相比，本发明具有如下有益效果：
水泵主体和泡沫塑料板的设置，有利于使用的方便性，先将初步处理的污水通过管道流入待处理水池中，当待处理水池内的水储存较多时会使泡沫塑料板处在漂浮状态，并且恰好可使四个进水管头没入水面，这时可将水泵电机开启，水池里污水中的泥沙多会沉淀到待处理水池的底部，吸入水泵主体中的水会在水泵主体的底部内侧进一步沉淀，然后在通过滤板过滤后继续向上移动，本装置在使用时经过两次沉淀和一次过滤，沉淀更加彻底，使用方便。
