申请日2017.02.22
公开(公告)日2017.09.01
IPC分类号C02F9/04
摘要
本发明公开了一种零排放废水的RO滤芯，包括壳体和设置壳体内部的滤芯，壳体内部还设置有罩住滤芯上半部的水道盖，所述水道盖内腔与滤芯间形成一容水腔，所述水道盖外周设置有用于流通浓水的环形凹槽，所述环形凹槽内填充有树脂颗粒，所述水道盖上设置第一出水口和第一进水口，所述第一出水口与第一进水口间联接有用于连通容水腔和环形凹槽的管道，所述管道上设置有第一滤棉，所述管道出水端与容水腔间设置有单向阀，该RO滤芯有效解决现有滤芯使用时排出大量废水难题，节约水资源，减少现有客户的抱怨及投诉，同时也达到了节能环保的要求。
权利要求书
1.一种零排放废水的RO滤芯，包括壳体和设置壳体内部的滤芯，壳体内部还设置有罩住滤芯上半部的水道盖，所述水道盖内腔与滤芯间形成一容水腔，其特征在于，所述水道盖外周设置有用于流通浓水的环形凹槽，所述环形凹槽内填充有树脂颗粒，所述水道盖上设置第一出水口和第一进水口，所述第一出水口与第一进水口间联接有用于连通容水腔和环形凹槽的管道，所述管道上设置有第一滤棉，所述管道出水端与容水腔间设置有单向阀。
2.根据权利要求1所述的一种零排放废水的RO滤芯，其特征在于，所述水道盖上第二出水口，所述第二出水口与壳体上的冲洗出水口相连通，所述冲洗出水口联接有冲洗电磁阀。
3.根据权利要求1或2所述的一种零排放废水的RO滤芯，其特征在于，位于水道盖下端的环形凹槽开口处设置有环形滤网。
4.根据权利要求3任一所述的一种零排放废水的RO滤芯，其特征在于，所述第二出水口与冲洗出水口间设置有第二滤棉。
5.根据权利要求4所述的一种零排放废水的RO滤芯，其特征在于，所述水道盖上设置有用于联接壳体进水口的第二进水口，所述水道盖上还设置有用于联接壳体出水口的纯水出水口。
说明书
一种零排放废水的RO滤芯
技术领域
本发明涉及净水设备，更具体的为一种零排放废水的RO滤芯。
背景技术
随着科学技术的不断发展，自然环境也随之遭到了相应的破坏，尤其是水，为了解决人们饮水的问题，从而诞生了过滤机，RO机就位过滤机的一种，其中RO机是一种通过国际流行的反渗透过滤办法，对原水进行加压，利用物理原理过滤处理，然后不添加任何化合物，生产出可供人类直接饮用的纯净水机器。而RO机重要的零部件为RO滤芯，现有RO滤芯一般有两个出水口，一个是纯水出水口(排出的为直饮水)，另一个为废水出水口;然而在正常使用时，RO滤芯会排放出大量的废水，这些废水直接排出口没有在利用，造成了水资源的浪费。
发明内容
为了解决上述技术问题，本发明的目的在于提供一种零排放废水的RO滤芯。
本发明通过以下技术方案来实现：

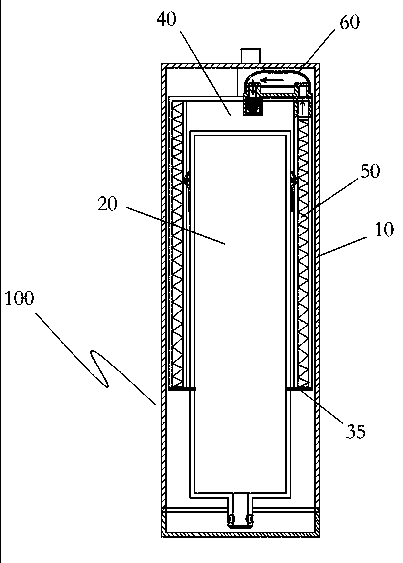

一种零排放废水的RO滤芯，包括壳体和设置壳体内部的滤芯，壳体内部还设置有罩住滤芯上半部的水道盖，所述水道盖内腔与滤芯间形成一容水腔，所述水道盖外周设置有用于流通浓水的环形凹槽，所述环形凹槽内填充有树脂颗粒，所述水道盖上设置第一出水口和第一进水口，所述第一出水口与第一进水口间联接有用于连通容水腔和环形凹槽的管道，所述管道上设置有第一滤棉，所述管道出水端与容水腔间设置有单向阀。
本发明实施例中，所述水道盖上第二出水口，所述第二出水口与壳体上的冲洗出水口相连通，所述冲洗出水口联接有冲洗电磁阀。
本发明实施例中，位于水道盖下端的环形凹槽开口处设置有环形滤网。
本发明实施例中，所述第二出水口与冲洗出水口间设置有第二滤棉。
本发明实施例中，所述水道盖上设置有用于联接壳体进水口的第二进水口，所述水道盖上还设置有用于联接壳体出水口的纯水出水口。
本发明的一种零排放废水的RO滤芯，具有如下有益效果：实现RO机使用过程中零排放废水，将之前直接排除的废水再利用，提高水利用率，达到节约用水目的。
