申请日2016.12.22
公开(公告)日2017.03.22
IPC分类号E03F11/00; E03F5/26; E03F5/22; C02F11/04
摘要
本发明涉及一种农业装置，尤其涉及一种农业用人畜粪便污水再利用装置。本发明要解决的技术问题是提供一种不污染环境、能充分利用污水、省时省力的农业用人畜粪便污水再利用装置。为了解决上述技术问题，本发明提供了这样一种农业用人畜粪便污水再利用装置，包括有底板、电机、污水箱、转轴、叶片、污水管Ⅰ、支板、污水管Ⅱ、水泵、阀门、盖子和把手，土壤内开有凹槽，凹槽底部设有底板，底板上部设有电机，电机上设有污水箱和转轴，转轴伸入污水箱内，转轴上设有叶片，污水箱右上侧连接有污水管Ⅰ，污水箱左上侧连接有支板和污水管Ⅱ。本发明达到了不污染环境、能充分利用污水、省时省力的效果。

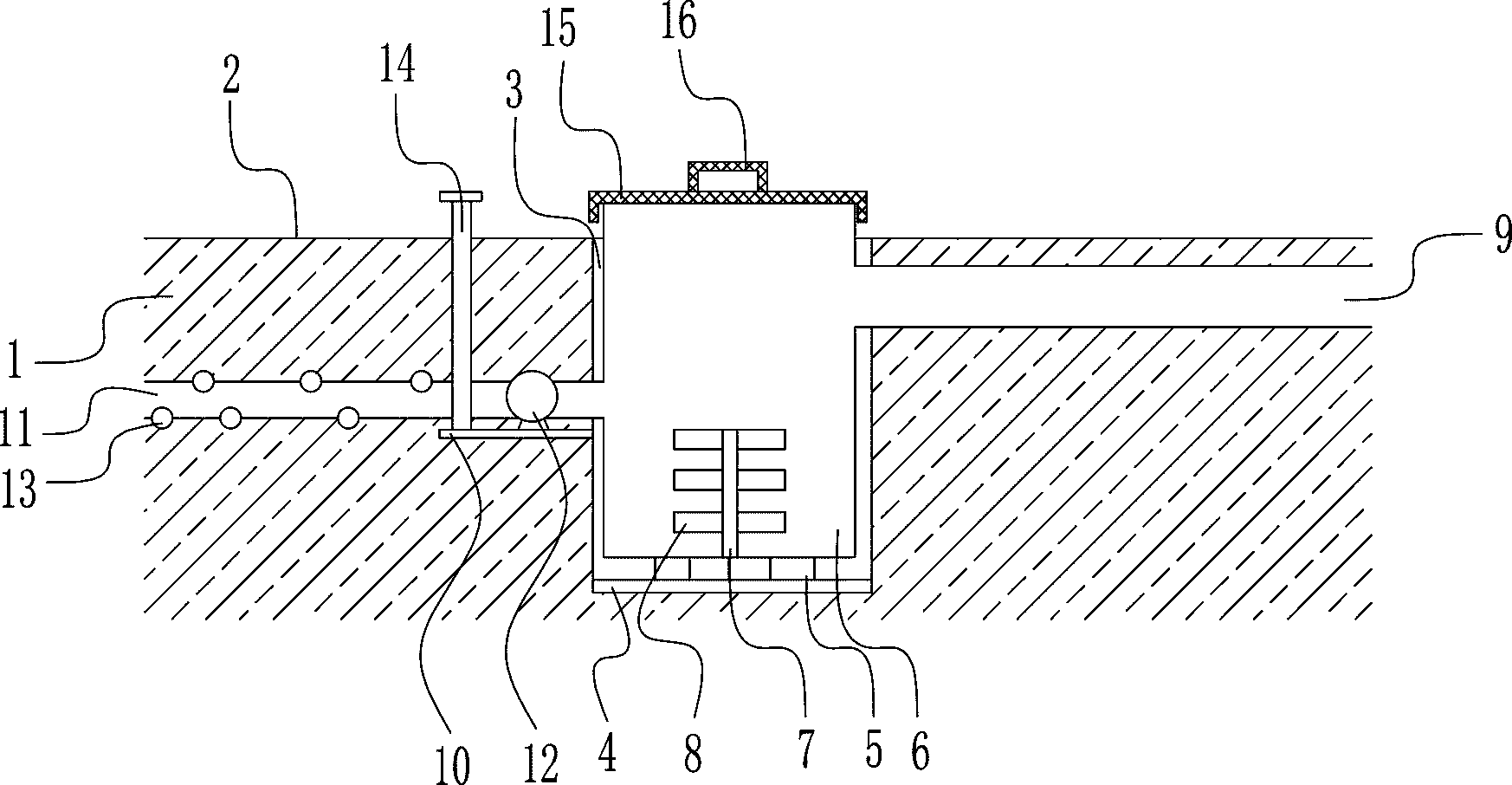

摘要附图
权利要求书
1.一种农业用人畜粪便污水再利用装置，其特征在于，包括有底板(4)、电机(5)、污水箱(6)、转轴(7)、叶片(8)、污水管Ⅰ(9)、支板(10)、污水管Ⅱ(11)、水泵(12)、阀门(14)、盖子(15)和把手(16)，土壤(1)内开有凹槽(3)，凹槽(3)底部设有底板(4)，底板(4)上部设有电机(5)，电机(5)上设有污水箱(6)和转轴(7)，转轴(7)伸入污水箱(6)内，转轴(7)上设有叶片(8)，污水箱(6)右上侧连接有污水管Ⅰ(9)，污水箱(6)左上侧连接有支板(10)和污水管Ⅱ(11)，支板(10)位于污水管Ⅱ(11)的正下方，污水管Ⅱ(11)上设有阀门(14)和水泵(12)，阀门(14)位于水泵(12)的左方，水泵(12)固定在支板(10)上，污水管Ⅱ(11)左端上开有孔(13)，污水箱(6)正上部盖有盖子(15)，盖子(15)上设有把手(16)。
2.根据权利要求1所述的一种农业用人畜粪便污水再利用装置，其特征在于，还包括有集气箱(17)、进气管Ⅰ(18)、气泵(19)、进气管Ⅱ(20)和输气管(21)，集气箱(17)设在地面(2)上，集气箱(17)位于污水箱(6)的右上方，集气箱(17)和污水箱(6)之间连接有进气管Ⅰ(18)，集气箱(17)上部设有气泵(19)，气泵(19)与集气箱(17)之间连接有进气管Ⅱ(20)，气泵(19)右端连接有输气管(21)。
说明书
一种农业用人畜粪便污水再利用装置
技术领域
本发明涉及一种农业装置，尤其涉及一种农业用人畜粪便污水再利用装置。
背景技术
农业为通过培育动植物生产食品及工业原料的产业。农业属于第一产业，研究农业的科学是农学。农业的劳动对象是有生命的动植物，获得的产品是动植物本身。我们把利用动物植物等生物的生长发育规律，通过人工培育来获得产品的各部门的认可，统称为农业。农业是支撑国民经济建设与发展的基础产品。简单地说是人类运用其智慧去改变自然环境，利用动植物的生长繁殖来获得产品，更进一步换取经济收益的一种系统。
传统人工处理畜粪便污水存在处理过程易污染环境、不能污水得到充分利用、耗时耗力的缺点，因此亟需研发一种不污染环境、能充分利用污水、省时省力的农业用人畜粪便污水再利用装置。
发明内容
(1)要解决的技术问题
本发明为了克服传统人工处理畜粪便污水存在处理过程易污染环境、不能污水得到充分利用、耗时耗力的缺点，本发明要解决的技术问题是提供一种不污染环境、能充分利用污水、省时省力的农业用人畜粪便污水再利用装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种农业用人畜粪便污水再利用装置，包括有底板、电机、污水箱、转轴、叶片、污水管Ⅰ、支板、污水管Ⅱ、水泵、阀门、盖子和把手，土壤内开有凹槽，凹槽底部设有底板，底板上部设有电机，电机上设有污水箱和转轴，转轴伸入污水箱内，转轴上设有叶片，污水箱右上侧连接有污水管Ⅰ，污水箱左上侧连接有支板和污水管Ⅱ，支板位于污水管Ⅱ的正下方，污水管Ⅱ上设有阀门和水泵，阀门位于水泵的左方，水泵固定在支板上，污水管Ⅱ左端上开有孔，污水箱正上部盖有盖子，盖子上设有把手。
优选地，还包括有集气箱、进气管Ⅰ、气泵、进气管Ⅱ和输气管，集气箱设在地面上，集气箱位于污水箱的右上方，集气箱和污水箱之间连接有进气管Ⅰ，集气箱上部设有气泵，气泵与集气箱之间连接有进气管Ⅱ，气泵右端连接有输气管。
工作原理：农业中人畜粪便污水随便乱倒对环境产生污染，可以用本装置。污水管Ⅰ与农村厕所下水道连接，污水管Ⅱ埋在土地里。人产生的粪便，通过污水管Ⅰ流入污水箱内。当污水箱内污水聚集一定程度时，启动电机转动，转轴和叶片转动搅动粪便加快粪便中和。启动水泵同时打开阀门，粪便被抽入污水管Ⅱ，并通过污水管Ⅱ的孔流入庄稼的底部，达到给庄稼施肥的目的。盖子可以防止脏物和泥土落入污水箱内，当需要大量肥料时，可以手工拉动把手打开盖子，人工把污水箱内的粪便取走。
因为还包括有集气箱、进气管Ⅰ、气泵、进气管Ⅱ和输气管，集气箱设在地面上，集气箱位于污水箱的右上方，集气箱和污水箱之间连接有进气管Ⅰ，集气箱上部设有气泵，气泵与集气箱之间连接有进气管Ⅱ，气泵右端连接有输气管，粪便长时间闷在污水箱内会产生沼气，沼气通过进气管Ⅰ进入集气箱，把输气管与家里瓦斯灶连接，气泵通过进气管Ⅱ把沼气从集气箱抽出，并通过输气管把沼气输入瓦斯灶内，人做饭时可以打开瓦斯，用沼气当做燃料来做饭。
(3)有益效果
本发明达到了不污染环境、能充分利用污水、省时省力的效果。
