申请日2016.12.23
公开(公告)日2017.09.05
IPC分类号C02F9/04; B01D53/60; B01D53/78; B01D53/79; C02F103/36
摘要
本实用新型公开了一种实现高盐分废水零排放的处理系统，其包括按照废水流动方向依次连接的预处理装置、预浓缩装置和膜浓缩装置，其还包括脱硫脱硝除尘一体化装置和循环流化床锅炉，所述膜浓缩装置浓水输出口与所述脱硫脱硝除尘一体化装置的进水口通过管路连接，所述循环流化床锅炉的烟气出口与所述脱硫脱硝除尘一体化装置的烟气输入口通过进气管连接，所述进气管上设有脱硫剂进口和脱硝剂进口，所述脱硫脱硝除尘一体化装置的烟气输出口与烟囱通过出气管连接。本实用新型通过将经浓缩的高盐分废水引入脱硫脱硝除尘一体化装置中，为烟气脱硫脱硝，产生的灰渣用于做砖，不会产生任何废弃物实现零排放。

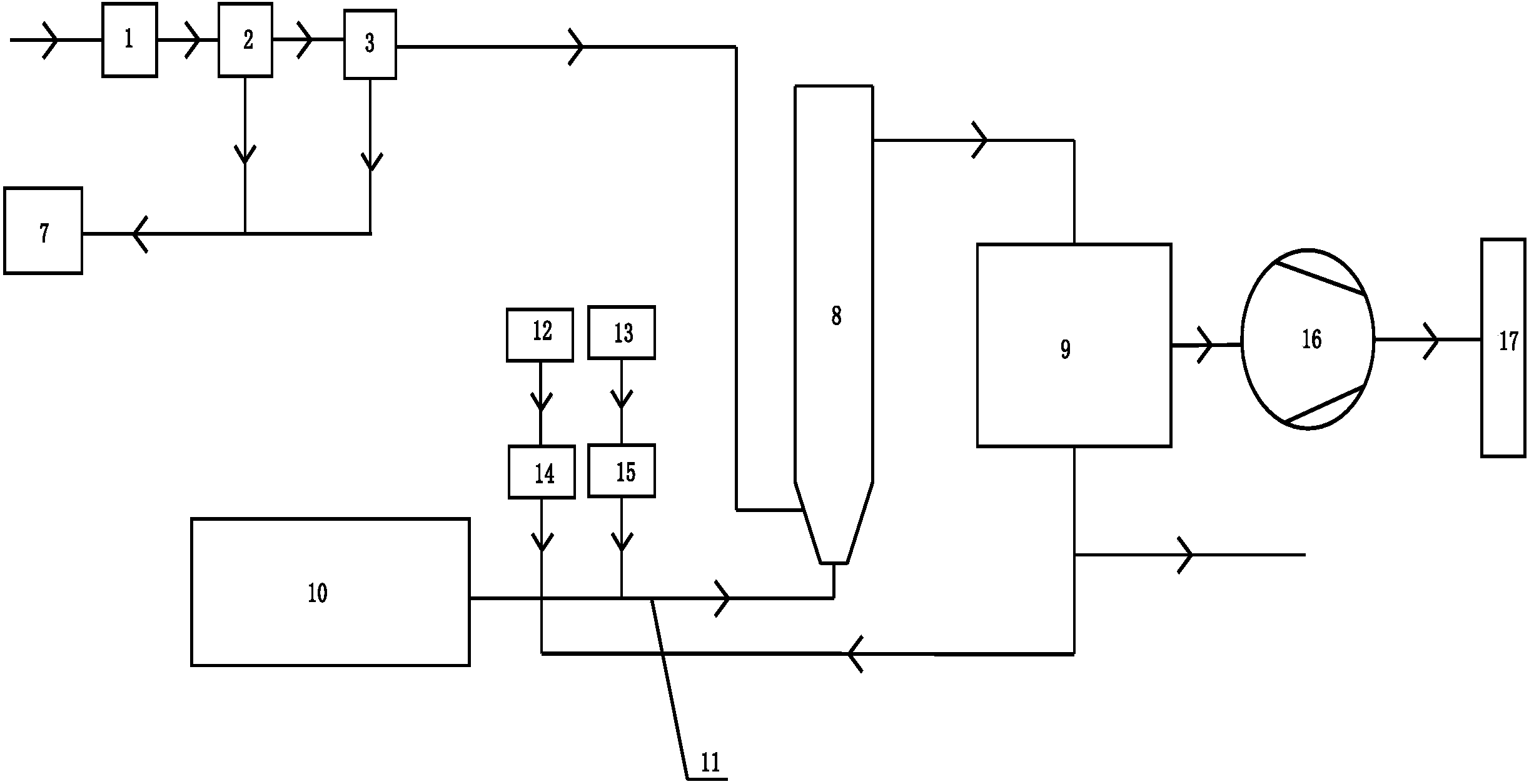

摘要附图
权利要求书
1.一种实现高盐分废水零排放的处理系统，其包括按照废水流动方向依次连接的预处理装置、预浓缩装置和膜浓缩装置，其特征在于，其还包括脱硫脱硝除尘一体化装置和循环流化床锅炉，所述膜浓缩装置浓水输出口与所述脱硫脱硝除尘一体化装置的进水口通过管路连接，所述循环流化床锅炉的烟气出口与所述脱硫脱硝除尘一体化装置的烟气输入口通过进气管连接，所述进气管上设有脱硫剂进口和脱硝剂进口，所述脱硫脱硝除尘一体化装置的烟气输出口与烟囱通过出气管连接。
2.根据权利要求1所述一种实现高盐分废水零排放的处理系统，其特征在于，所述脱硫脱硝除尘一体化装置包括吸收塔和布袋除尘器，所述循环流化床锅炉的烟气出口与所述吸收塔底部的烟气进口通过所述进气管连接，所述膜浓缩装置浓水输出口与所述吸收塔的进水口通过管路连接，所述吸收塔的排气口与所述布袋除尘器的烟气输入口通过管路连接，所述布袋除尘器的烟气输出口与所述烟囱通过所述出气管连接，所述出气管上设置有引风机，所述布袋除尘器的物料出口与所述进气管的脱硫剂进口通过管路连接。
3.根据权利要求2所述一种实现高盐分废水零排放的处理系统，其特征在于，其还包括脱硫剂储仓和脱硝剂储仓，所述脱硫剂储仓出料口和所述脱硝剂储仓出料口分别通过对应的给料机对应连接到所述脱硫剂进口和所述脱硝剂进口上。
说明书
一种实现高盐分废水零排放的处理系统
技术领域：
本实用新型涉及废水处理系统，特别是涉及一种实现高盐分废水零排放的处理系统。
背景技术：
环保问题是制约企业发展的关键问题，要解决环保问题必须首先解决废水的处理和排放问题。目前煤化工行业会产生大量高盐废水，这些废水直接排放会导致水体富营养化、污染环境，且这些废水的超标排放直接影响到企业废水的全面达标和正常生产，成为制约企业持续发展的瓶颈，目前国内外高盐废水处理的整个工艺系统分为预处理装置1、预浓缩装置2、膜浓缩装置3、机械蒸发装置4和结晶器5，参见图1所示的工艺系统图，原水经预处理装置1软化、澄清和过滤后，满足回用水质要求，然后经过预浓缩装置2预浓缩，浓水再采用膜浓缩装置3进一步浓缩，产水送至循环水回用装置7回用，高盐浓水进入机械蒸发装置4继续浓缩，浓水进入结晶器5产生杂盐，送到固废填埋场6，蒸馏液回到预浓缩装置2。一个年产180万吨甲醇的大型煤化工企业，高盐废水处理(不包含膜浓缩)需投资1～1.5亿元，年运行费用4000万元，废水“零排放”过程产生的结晶固体约6万吨，需作为危险固废进行安全填埋处理，需要配套建设高投资的危险固废填埋场，上述废水处理系统投资大、运行费用高，严重制约了废水零排放的发展。另外目前的烟气脱硫脱硝除尘系统需用大量水，若采用新鲜水每小时消耗需20m3,每立方水价格5.8元，则年用水费97.44万元，增加企业成本，浪费水资源。
实用新型内容：
本实用新型的目的在于提供了一种实现高盐分废水零排放的处理系统，解决目前高盐分废水处理方法导致投资大且会产生危险固废的问题。
为了解决上述技术问题，本实用新型提供了一种实现高盐分废水零排放的处理系统，其包括按照废水流动方向依次连接的预处理装置、预浓缩装置和膜浓缩装置，其特征在于，其还包括脱硫脱硝除尘一体化装置和循环流化床锅炉，所述膜浓缩装置浓水输出口与所述脱硫脱硝除尘一体化装置的进水口通过管路连接，所述循环流化床锅炉的烟气出口与所述脱硫脱硝除尘一体化装置的烟气输入口通过进气管连接，所述进气管上设有脱硫剂进口和脱硝剂进口，所述脱硫脱硝除尘一体化装置的烟气输出口与烟囱通过出气管连接。
进一步，所述脱硫脱硝除尘一体化装置包括吸收塔和布袋除尘器，所述循环流化床锅炉的烟气出口与所述吸收塔底部的烟气进口通过所述进气管连接，所述膜浓缩装置浓水输出口与所述吸收塔的进水口通过管路连接，所述吸收塔的排气口与所述布袋除尘器的烟气输入口通过管路连接，所述布袋除尘器的烟气输出口与所述烟囱通过所述出气管连接，所述出气管上设置有引风机，所述布袋除尘器的物料出口与所述进气管的脱硫剂进口通过管路连接。
进一步，其还包括脱硫剂储仓和脱硝剂储仓，所述脱硫剂储仓与所述脱硫剂进口通过脱硫剂物料管连接，所述脱硫剂物料管上设置有脱硫剂给料机，所述脱硝剂储仓与所述脱硝剂进口通过脱硝剂物料管连接，所述脱硝剂物料管上设置有脱硝剂给料机。
本实用新型的优点：本实用新型通过将高盐分废水处理系统和烟气脱硫脱硝除尘系统结合使用，将高盐废水用于给从循环流化床锅炉出来的烟气降温，并和脱硫剂与脱硝剂配合为烟气脱硫脱硝，一是解决高盐分废水排放污染环境，二是可以为烟气脱硫脱硝系统提供废水，避免浪费水资源，节约企业成本，实现以废治废。真正实现废水零排放，减少废水的处理费用，可以帮助企业解决制约发展的环保问题。
