申请日2016.12.23
公开(公告)日2017.09.05
IPC分类号C02F9/08
摘要
本实用新型公开了一种基于UV‑Fenton法的高浓度难降解有机废水处理系统。一种基于UV‑Fenton法的高浓度难降解有机废水处理系统，包括依次连接的预处理单元、UV‑Fenton光反应器单元和后处理单元，所述的UV‑Fenton光反应单元包括上大下小的锥形外壳，设置在锥形外壳内的竖向导水柱，设置在锥形外壳上部的进水口，在锥形外壳内壁设有纳米二氧化钛涂层，在竖向导水柱外围设有UV光管，竖向导水柱的底部进水，竖向导水柱的顶部通过管路连接后处理单元。本实用新型具有结构简单，集成化程度高，操作简单，便于维护，处理效果好，同时耐受水量水质的波动。

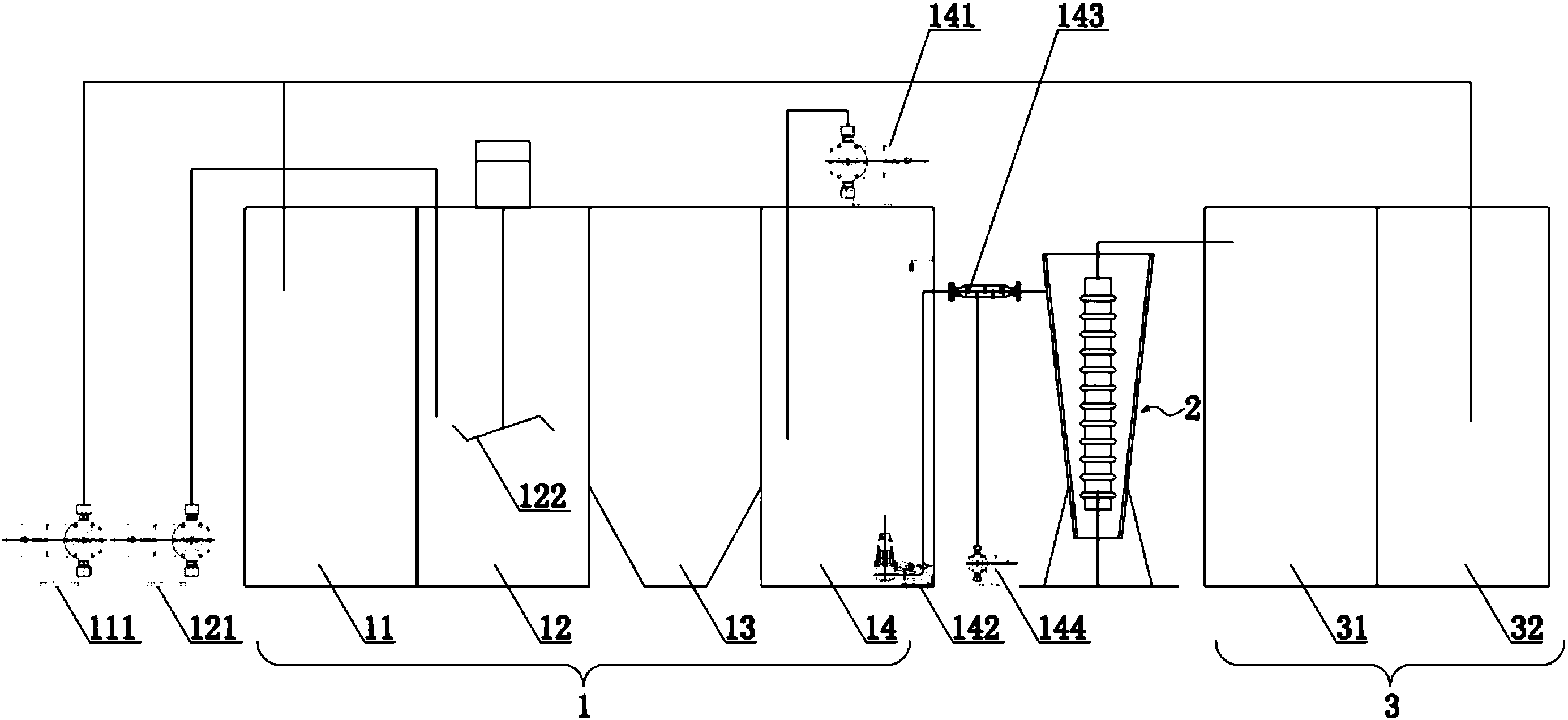

摘要附图
权利要求书
1.一种基于UV-Fenton法的高浓度难降解有机废水处理系统，包括依次连接的预处理单元(1)、UV-Fenton光反应器单元(2)和后处理单元(3)，其特征在于，所述的UV-Fenton光反应器单元(2)包括上大下小的锥形外壳(21)，设置在锥形外壳(21)内的竖向导水柱(22)，设置在锥形外壳(21)上部的进水口(23)，在锥形外壳(21)内壁设有纳米二氧化钛涂层，在竖向导水柱(22)外围设有UV光管(24)，竖向导水柱(22)的底部进水，竖向导水柱(22)的顶部通过管路连接后处理单元(3)。
2.根据权利要求1所述的一种基于UV-Fenton法的高浓度难降解有机废水处理系统，其特征在于，所述的UV-Fenton光反应器单元(2)的锥形外壳(21)为圆锥形，进水口(23)位于锥形外壳(21)的切向位置;所述的UV光管(24)为环形，多条UV光管(24)沿竖向导水柱(22)间隔分布。
3.根据权利要求1所述的一种基于UV-Fenton法的高浓度难降解有机废水处理系统，其特征在于，所述的预处理单元(1)包括依次溢流连通的pH调节池(11)、混凝池(12)、沉淀池(13)和pH二次调节池(14)。
4.根据权利要求1或2所述的一种基于UV-Fenton法的高浓度难降解有机废水处理系统，其特征在于，所述的后处理单元(3)包括依次溢流连通的中间水池(31)和pH回调池(32)。
5.根据权利要求3所述的一种基于UV-Fenton法的高浓度难降解有机废水处理系统，其特征在于，所述的后处理单元(3)包括依次溢流连通的中间水池(31)和pH回调池(32)。
6.根据权利要求3或5所述的一种基于UV-Fenton法的高浓度难降解有机废水处理系统，其特征在于，所述的pH调节池(11)设有投加装置(111);所述的混凝池(12)设有混凝剂加药装置(121)和搅拌器(122); 在pH二次调节池(14)设有酸投加装置(141)。
7.根据权利要求3所述的一种基于UV-Fenton法的高浓度难降解有机废水处理系统，其特征在于，所述的pH二次调节池(14)底部设有废水提升装置(142)，废水提升装置(142)管路连接管道混合器(143)，管道混合器(143)管路连接UV-Fenton光反应器单元(2)的锥形外壳(21)上部进水口(23);管道混合器(143)还通过支管连接双氧水加药装置(144)。
8.根据权利要求6所述的一种基于UV-Fenton法的高浓度难降解有机废水处理系统，其特征在于，所述的投加装置(111)管路连接至pH回调池(32)。
说明书
一种基于UV-Fenton法的高浓度难降解有机废水处理系统
技术领域
本实用新型涉及废水处理领域，尤其涉及一种基于UV-Fenton法的高浓度难降解有机废水处理系统领域。
背景技术
随着化学工业和相关企业的迅速发展，含有高浓度有机物的废水种类和废水量日益增多，对水体的污染愈发严重，威胁人们健康安全，破坏环境。高浓度有机废水多指COD浓度在2000mg/L以上的废水。如石油化工废水、塑料、合成纤维加工废水，电子清洗废水以及卫生填埋处理产生的垃圾渗滤液等。其主要具备以下特点：首先，有机物浓度高，一般COD浓度超过2000mg/L，甚至可达几万甚至几十万mg/L，同时BOD较低，BOD/COD比值低于0.3;其次，成分复杂，难降解废水中多含有芳香族化合物、杂环化合物以及硫化物、氮化物、重金属和有毒有害物质。
垃圾渗滤液作为一种特殊的高浓度有机物难生物降解废水一直备受关注。其高COD浓度，高氨氮，水质水量随时间变化大，含有大量细菌和病原微生物的特性使得其处理难度大。渗滤液水量水质波动对处理系统中的微生物可产生致命的影响。
实用新型内容
本实用新型的目的是提供一种基于UV-Fenton法的高浓度难降解有机废水处理系统，以解决高浓度难降解有机物废水，水质水量波动对生物处理系统损伤大等问题。
为实现上述目的，本实用新型提供一种基于UV-Fenton法的高浓度难降解有机废水处理系统，包括依次连接的预处理单元、UV-Fenton光反应器单元和后处理单元，所述的UV-Fenton光反应单元包括上大下小的锥形外壳，设置在锥 形外壳内的竖向导水柱，设置在锥形外壳上部的进水口，在锥形外壳内壁设有纳米二氧化钛涂层，在竖向导水柱外围设有UV光管，竖向导水柱的底部进水，竖向导水柱的顶部通过管路连接后处理单元。
作为本实用新型的进一步改进，所述的UV-Fenton光反应器单元的锥形外壳为圆锥形，进水口位于锥形外壳的切向位置;所述的UV光管为环形，多条UV光管沿竖向导水柱间隔分布。
作为本实用新型的更进一步改进，所述的预处理单元包括依次溢流连通的pH调节池、混凝池、沉淀池和pH二次调节池。
作为本实用新型的更进一步改进，所述的后处理单元包括依次溢流连通的中间水池和pH回调池。
作为本实用新型的更进一步改进，所述的后处理单元包括依次溢流连通的中间水池和pH回调池。
作为本实用新型的更进一步改进，所述的pH调节池设有投加装置;所述的混凝池设有混凝剂加药装置和搅拌器;在pH二次调节池设有酸投加装置。
作为本实用新型的更进一步改进，所述的pH二次调节池底部设有废水提升装置，废水提升装置管路连接管道混合器，管道混合器管路连接UV-Fenton光反应单元的锥形外壳上部进水口;管道混合器还通过支管连接双氧水加药装置。
作为本实用新型的更进一步改进，所述的投加装置管路连接至pH回调池。
有益效果
与现有技术相比，本实用新型的一种基于UV-Fenton法的高浓度难降解有机废水处理系统，该实用新型设计合理，结构简单，集成化程度高，操作简单，便于维护，同时处理效果好，耐受水量及水质的波动。本实用新型还能有效去除水中难降解有机物，降低COD含量，提高废水可生化性，对有机物没有选择 性、处理效果稳定，使用范围广。
通过以下的描述并结合附图，本实用新型将变得更加清晰，这些附图用于解释本实用新型的实施例。
