申请日2017.02.22
公开(公告)日2017.09.05
IPC分类号C02F1/00
摘要
本实用新型公开了一种应用于FA型全自动高效净水装置的污泥回流装置，包括正压进水套管和污泥回流管;所述正压进水套管连通FA型全自动高效净水装置的进水口;所述正压进水套管内设置负压进泥内管;所述污泥回流管连通FA型全自动高效净水装置的集泥室和负压进泥内管;FA型全自动高效净水装置集泥室中的污泥从污泥回泥管流向负压进泥内管，在负压进泥内管的出口处与正压进水套管中的原水混合后，进入FA型全自动高效净水装置。所述污泥回流管上设有污泥回流控制电动阀和污泥流量控制阀。本实用新型能够使FA型全自动高效净水装置集泥室中的药剂重新进入高浊反应区进行二次反应，降低运行费用，实现节能环保。
权利要求书
1.一种应用于FA型全自动高效净水装置的污泥回流装置，其特征在于，包括正压进水套管和污泥回流管;所述正压进水套管连通FA型全自动高效净水装置的进水口，原水从正压进水套管进入FA型全自动高效净水装置;所述正压进水套管内设置负压进泥内管;所述污泥回流管的两端分别连通FA型全自动高效净水装置的集泥室和负压进泥内管;所述FA型全自动高效净水装置集泥室中的污泥从污泥回泥管流向负压进泥内管，在负压进泥内管的出口处与正压进水套管中的原水混合后，进入FA型全自动高效净水装置。
2.根据权利要求1所述的一种应用于FA型全自动高效净水装置的污泥回流装置，其特征在于，所述正压进水套管上设置在线浊度仪，用以测量原水浊度;所述污泥回流管上设有污泥回流控制电动阀;所述在线浊度仪连接污泥回流控制电动阀，并将测量到的原水浊度数据传输给污泥回流控制电动阀，污泥回流控制电动阀根据接收到的浊度数据工作。
3.根据权利要求1所述的一种应用于FA型全自动高效净水装置的污泥回流装置，其特征在于，所述污泥回流管上设有污泥流量控制阀，所述污泥流量控制阀连接在线浊度仪，在线浊度仪将测量到的原水浊度数据反馈给污泥流量控制阀，污泥流量控制阀根据原水浊度自动调整污泥回流量。
说明书
一种应用于FA型全自动高效净水装置的污泥回流装置
技术领域
本实用新型涉及污水处理技术，具体涉及一种应用于FA型全自动高效净水装置的污泥回流装置。
背景技术
FA型全自动高效净水装置是目前水源净化设备中工艺先进的水源净化设备(国家博览会金奖产品和国家劳动部推荐产品，占地面积小、效率高、运行费用低、操作简便劳动强度低)。其结构示意图如图3所示。FA型全自动高效净水装置技术参数：进水浊度：1500mg/l以下;出水浊度：3mg/l以下;沉淀区设计表面负荷：7-8m3/h.m2;过滤区设计滤速：8-10m/h(分多个滤室);滤池冲洗强度：14-16l/m2.s;冲洗历时：4-6min(根据截污量自动反冲洗，自动停止，非电控);总停留时间：90min;进水压力：0.06-0.25Mpa。
FA型全自动高效净水装置存在的主要缺陷是不能处理低温低浊水。冬季的水源进入枯水期，也就是低温低浊水(水温：5℃左右，浊度：≤20mg/l)。当水源温度低于5℃时药剂的反应速度明显变缓，为了达到净水的目的只有增大加药量，此时未能反应的药剂一部分停留在高浊反应区内，另一部分随污泥进入了集泥室。因此进入FA型全自动高效净水装置集泥室的污泥中含有大量未完全反应的剩余药剂。剩余药剂随污泥排出FA型全自动高效净水装置造成浪费、污染环境。
实用新型内容
针对上述现有技术的不足，本实用新型提供一种应用于FA型全自动高效净水装置的污泥回流装置，能够使FA型全自动高效净水装置集泥室中的药剂重新进入高浊反应区进行二次反应，降低运行费用，实现节能环保。
为实现上述目的，本实用新型采用如下技术方案：

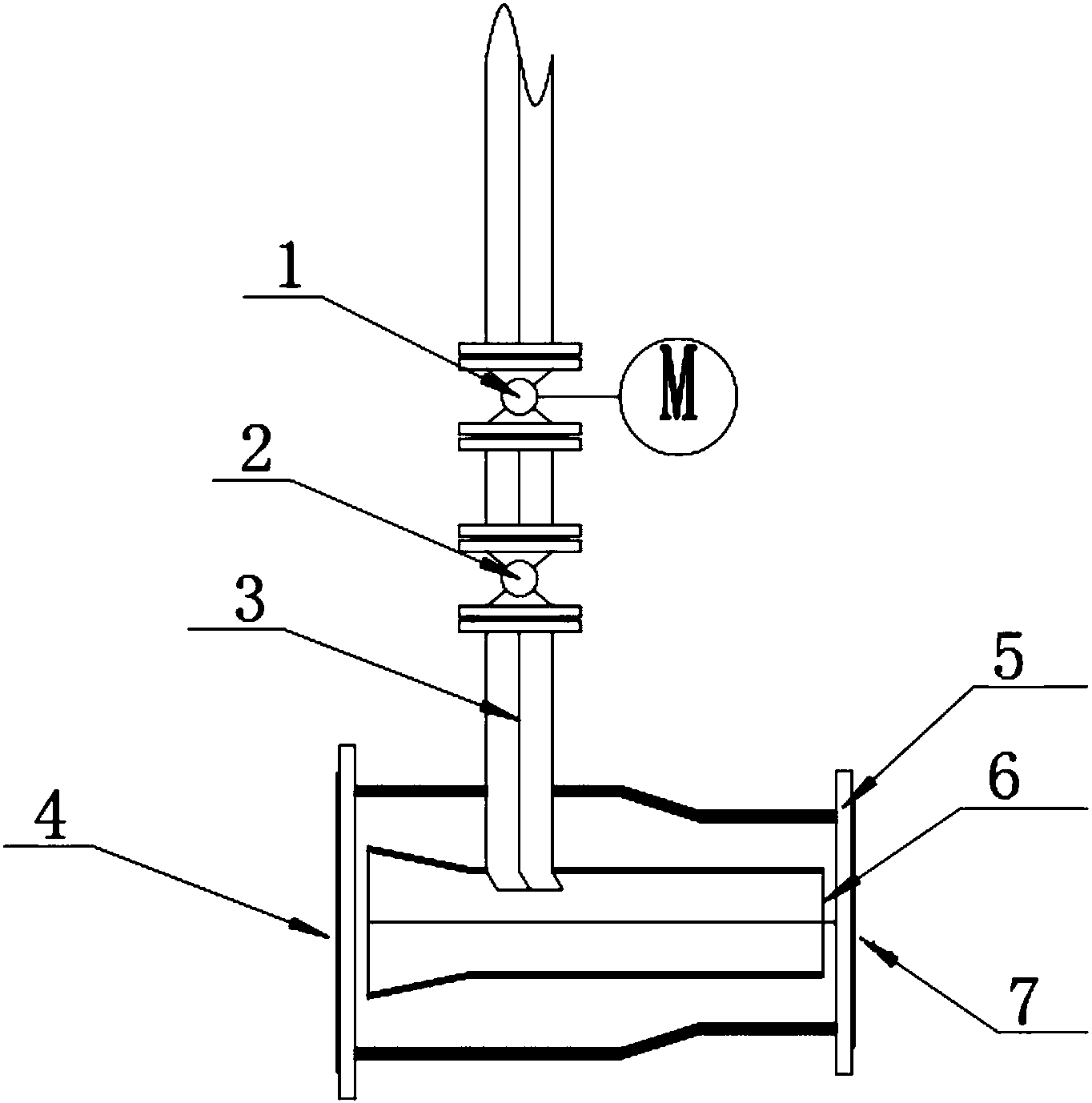

一种应用于FA型全自动高效净水装置的污泥回流装置，包括正压进水套管和污泥回流管;所述正压进水套管连通FA型全自动高效净水装置的进水口，原水从正压进水套管进入FA型全自动高效净水装置;所述正压进水套管内设置负压进泥内管;所述污泥回流管连通FA型全自动高效净水装置的集泥室和负压进泥内管;FA型全自动高效净水装置集泥室中的污泥从污泥回泥管流向负压进泥内管，在负压进泥内管的出口处与正压进水套管中的原水混合后，进入FA型全自动高效净水装置。
进一步的，所述正压进水套管上设置在线浊度仪，用以测量原水浊度;所述污泥回流管上设有污泥回流控制电动阀;所述在线浊度仪连接污泥回流控制电动阀，并将测量到的原水浊度数据传输给污泥回流控制电动阀，污泥回流控制电动阀根据接收到的浊度数据工作。
进一步的，所述污泥回流管上设有污泥流量控制阀，所述污泥流量控制阀连接在线浊度仪，在线浊度仪将测量到的原水浊度数据反馈给污泥流量控制阀，污泥流量控制阀根据原水浊度自动调整污泥回流量。
本实用新型的有益效果：1、使FA型全自动高效净水装置集泥室中的药剂重新进入高浊反应区进行二次反应，节约药剂，实现节能环保;2、保证FA型全自动高效净水装置设计运行水量和沉降效果;3、由于排泥量的减少和过滤室反冲洗水量减少，节约水源提升费用和水资源费;4、结构简单，操作方便。
