申请日2016.08.31
公开(公告)日2016.11.16
IPC分类号C02F1/52; B01F7/00; B01F7/02; B01F15/02
摘要
本发明属于环保机械，尤其涉及污水处理设备，具体说是一种污水过滤加药装置，包括药泥混合搅拌器，药泥混合搅拌器内设置有搅拌轴，在药泥混合搅拌器入口处连接有污泥泵，药泥混合搅拌器的出口连接至污泥脱水设备，在搅拌轴上设置有药剂喷射入口和药剂出口，药剂喷射入口连接有药剂投料器和高压喷射系统。本发明采用药剂高压喷射系统把药剂喷射到药泥混合搅拌器内，通过搅拌轴的搅拌，能够充分的把药剂混合到污泥中，有助于强化污泥中的颗粒表面吸附水和毛细孔道中的束缚水转变为自由水和外部水，并将污水中的有毒有害物质固定在固化形成的网链中，使其转化为类似土壤或交结强度更大的固体，可使脱水后的污泥含水率能降低十个百分点以上。

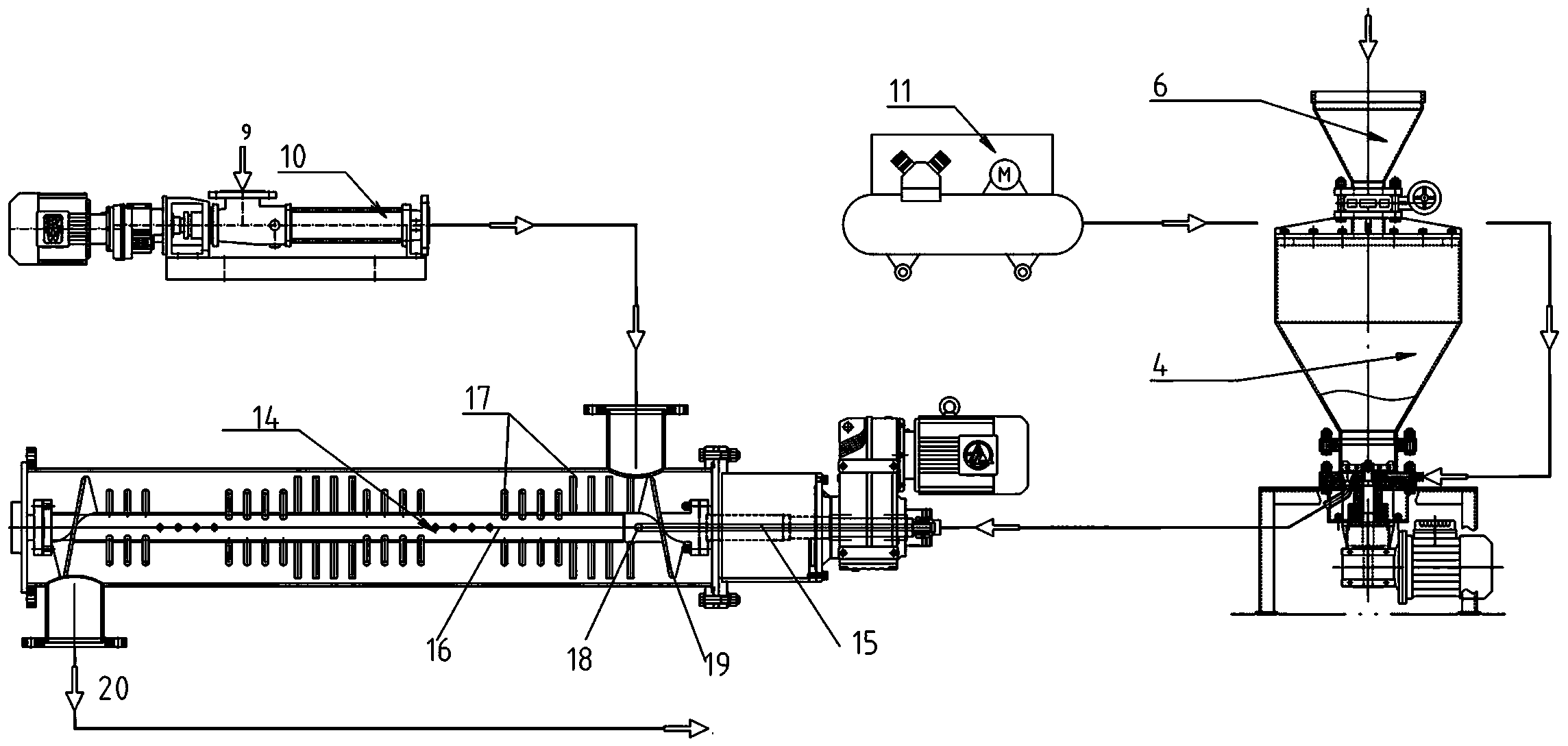

摘要附图
权利要求书
1.污水过滤加药装置，其特征在于：包括药泥混合搅拌器，药泥混合搅拌器内设置有搅拌轴，在药泥混合搅拌器入口处连接有污泥泵，药泥混合搅拌器的出口连接至污泥脱水设备，在搅拌轴上设置有药剂喷射入口和药剂出口，药剂喷射入口连接有药剂投料器和高压喷射系统。
2.根据权利要求1所述的污水过滤加药装置，其特征在于：药剂投料器包括依次连接的料斗、料仓和投料器，高压喷射系统与投料器连通，投料器上设置有与药剂喷射入口连接的接口。
3.根据权利要求2所述的污水过滤加药装置，其特征在于：高压喷射系统为空压机。
4.根据权利要求2所述的污水过滤加药装置，其特征在于：料斗和料仓之间设置有蝶阀。
5.根据权利要求2所述的污水过滤加药装置，其特征在于：投料器包括与料仓连接的圆筒，在圆筒的下端设置有圆筒底座，在圆筒的中心设置有旋转轴，旋转轴与圆筒底座铰接，在旋转轴上设置有搅拌器，在圆筒底座上设置有投料口，在圆筒底座的下端设置有与高压喷射系统连通的旋转进料装置。
6.根据权利要求5所述的污水过滤加药装置，其特征在于：旋转进料装置包括设置在圆筒底座的下侧随旋转轴旋转的旋转投料盘，旋转投料盘由密封板密封，旋转投料盘上均布有与投料口对应的投料孔，在圆筒底座上设置有与投料孔对应的进气孔，在密封板上对应设置有出气孔，出气孔上设置有与药剂喷射入口连接的接口。
7.根据权利要求1所述的污水过滤加药装置，其特征在于：药泥混合搅拌器包括圆筒型筒体，搅拌轴设置在筒体的中心，搅拌轴通过由电机驱动的空心杆与药剂高压喷射系统连接。
8.根据权利要求7所述的污水过滤加药装置，其特征在于：搅拌轴为空心结构，在搅拌轴的两端设置有螺旋推送端，在两端的螺旋推送端之间均布有搅拌棒和药剂出口。
9.根据权利要求7所述的污水过滤加药装置，其特征在于：螺旋推送端为螺旋叶片。
10.根据权利要求7所述的污水过滤加药装置，其特征在于：搅拌棒在搅拌轴上长短交错螺旋设置。
说明书
污水过滤加药装置
技术领域
本发明属于环保机械，尤其涉及污水处理设备，具体说是一种污水过滤加药装置。
背景技术
随着国家的经济发展和现代化进程，各种类型的环境污染也在日益严重的影响着我们的生活，尤其是水污染更是第一大威胁。为了治理污水对环境的污染，现在都是将污水集中到污水处理厂进行综合处理，以达到国家规定的排放标准。本发明所涉及的污水过滤加药系统，是污水处理工程中的最后一道环节，即药物稀释、药泥混合、物化反应、机械搅拌输送等，而后再进入压榨脱水过程。现有技术是将传统的絮凝剂通过一槽体搅拌、稀释、熟化后，再与污泥混合输送至脱水装置，现有技术的加药系统是为适应传统的絮凝药剂的药物特性而设计的，而现有技术的最头疼的问题是污水处理后的污泥降解困难，放回自然界后久久无法还原成无害的可利用物质，故对生态又形成局部的二次污染，尤其是现有技术在药泥渗析反应过程中仍不能很好的解决污水颗泥的持水性等诸多因素，故在采用常规压滤设备脱泥时，其压榨脱水后的干泥含水率及干泥特性仍难以达到理想效果。
发明内容
本发明要解决的技术问题是：现有的药泥渗析反应过程中不能很好的解决污水颗泥的持水性等诸多因素，在压榨脱水后的干泥含水率及干泥特性仍难以达到理想效果，为解决上述问题，提供一种污水过滤加药装置。
本发明的目的是以下述方式实现的：
污水过滤加药装置，包括药泥混合搅拌器，药泥混合搅拌器内设置有搅拌轴，在药泥混合搅拌器入口处连接有污泥泵，药泥混合搅拌器的出口连接至污泥脱水设备，在搅拌轴上设置有药剂喷射入口和药剂出口，药剂喷射入口连接有药剂投料器和高压喷射系统。
药剂投料器包括依次连接的料斗、料仓和投料器，高压喷射系统与投料器连通，投料器上设置有与药剂喷射入口连接的接口。
高压喷射系统为空压机。
料斗和料仓之间设置有蝶阀。
投料器包括与料仓连接的圆筒，在圆筒的下端设置有圆筒底座，在圆筒的中心设置有旋转轴，旋转轴与圆筒底座铰接，在旋转轴上设置有搅拌器，在圆筒底座上设置有投料口，在圆筒底座的下端设置有与高压喷射系统连通的旋转进料装置。
旋转进料装置包括设置在圆筒底座的下侧随旋转轴旋转的旋转投料盘，旋转投料盘由密封板密封，旋转投料盘上均布有与投料口对应的投料孔，在圆筒底座上设置有与投料孔对应的进气孔，在密封板上对应设置有出气孔，出气孔上设置有与药剂喷射入口连接的接口。
药泥混合搅拌器包括圆筒型筒体，搅拌轴设置在筒体的中心，搅拌轴通过由电机驱动的空心杆与药剂高压喷射系统连接。
搅拌轴为空心结构，在搅拌轴的两端设置有螺旋推送端，在两端的螺旋推送端之间均布有搅拌棒和药剂出口。
螺旋推送端为螺旋叶片。
搅拌棒在搅拌轴上长短交错螺旋设置。
相对于现有技术，本发明采用药剂高压喷射系统把药剂喷射到药泥混合搅拌器内，通过搅拌轴的搅拌，能够充分的把药剂混合到污泥中，有助于强化污泥中的颗粒表面吸附水和毛细孔道中的束缚水转变为自由水和外部水，并将污水中的有毒有害物质固定在固化形成的网链中，使其转化为类似土壤或交结强度更大的固体，从而降低污泥的持水性等，为后续设备加速脱泥进程提供充足的条件，即可使脱水后的污泥含水率能降低十个百分点以上。
