公开(公告)日2017.08.22
IPC分类号C02F9/14
摘要

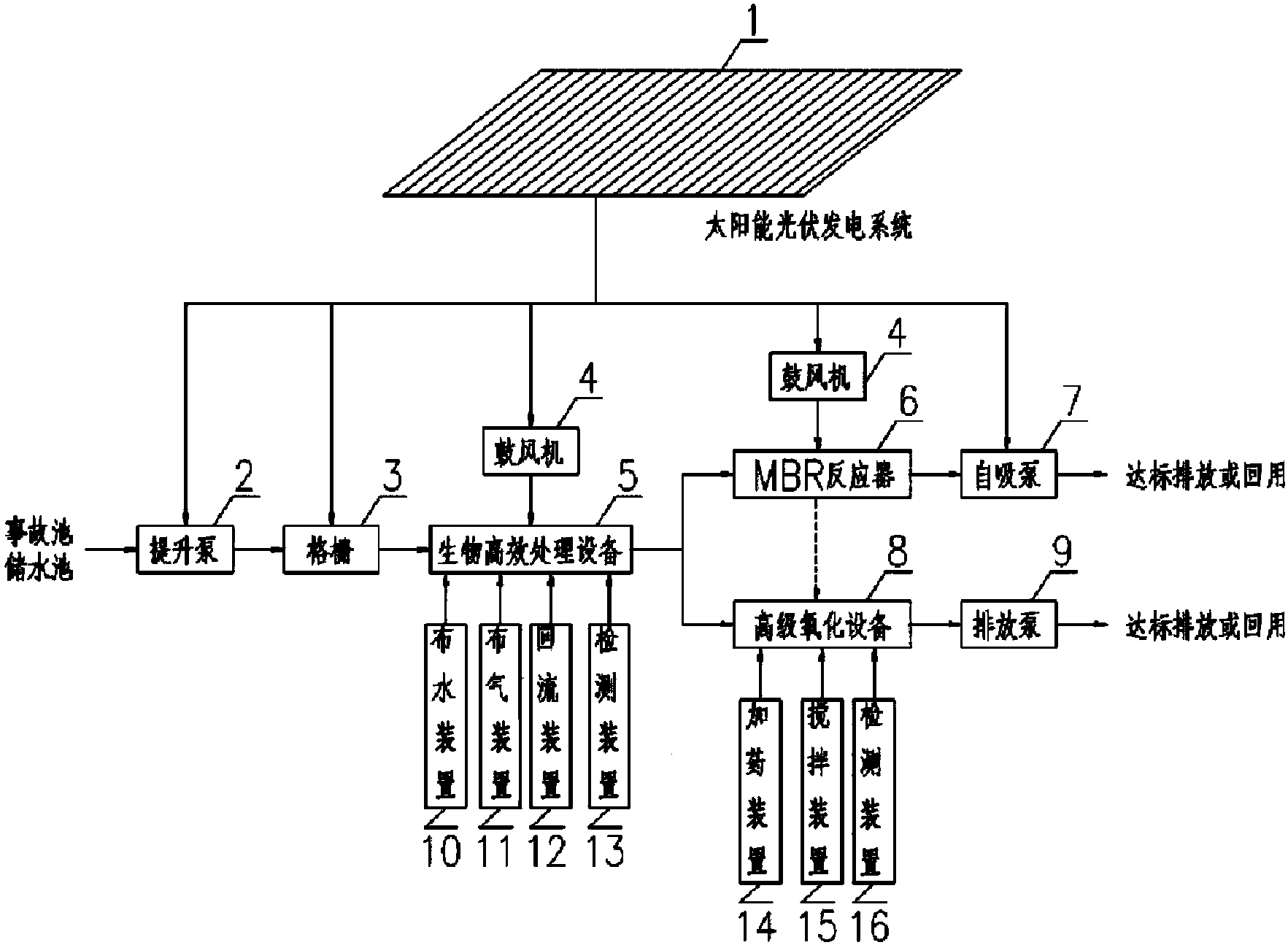

本实用新型提供了一种移动式污水处理系统，该移动式污水处理系统包括：可移动式的载体;位于所述载体上的生物高效处理设备，其内部设有模块化的缺氧区、厌氧区、好氧区和沉淀区;位于所述生物高效处理设备下游的MBR反应器，所述MBR反应器为膜‑生物反应器，与所述生物高效处理设备相连;位于所述生物高效处理设备下游的高级氧化设备，其与所述生物高效处理设备相连，也与所述MBR反应器相连;管道系统，所述管道系统内连接所述生物高效处理设备、所述MBR反应器和所述高级氧化设备;能源系统为该移动式污水处理系统动力的来源。
权利要求书
1.一种移动式污水处理系统，该移动式污水处理系统包括：
可移动式的载体;
位于所述载体上的生物高效处理设备，其内部设有模块化的缺氧区、厌氧区、好氧区和沉淀区;
位于所述生物高效处理设备下游的MBR反应器，所述MBR反应器与所述生物高效处理设备相连;
位于所述生物高效处理设备下游的高级氧化设备，所述高级氧化设备与所述生物高效处理设备相连，并且所述高级氧化设备也与所述MBR反应器相连;
管道系统，所述管道系统包括有：将所述生物高效处理设备连接至MBR反应器的管路、将所述生物高效处理设备连接至所述高级氧化设备的管路以及将所述生物高效处理设备连接至MBR反应器然后再连接至所述高级氧化设备的管路。
2.根据权利要求1所述的移动式污水处理系统，其特征在于，所述移动式污水处理系统还包括用于提供动力的能源系统。
3.根据权利要求2所述的移动式污水处理系统，其特征在于，所述能源系统为太阳能光伏发电系统，所述太阳能光伏发电系统包括太阳能板、储电装置、电路系统。
4.根据权利要求1至3之一所述的移动式污水处理系统，其特征在于，所述生物高效处理设备内设置有鼓风机、布水装置、布气装置、回流装置和水质检测装置。
5.根据权利要求4所述的移动式污水处理系统，其特征在于，所述MBR反应器内设置有鼓风机、布气装置、自吸泵;
所述高级氧化设备包括加药装置、搅拌装置、PH在线检测装置、排放泵。
6.根据权利要求5所述的移动式污水处理系统，其特征在于，该移动式污水处理系统还包括用于将污水抽取至所述生物高效处理设备的提升泵。
7.根据权利要求6所述的移动式污水处理系统，其特征在于，该移动式污水处理系统还包括：
格栅，所述格栅设于所述提升泵和所述生物高效处理设备之间，用于过滤污水中大尺寸的杂物。
8.根据权利要求7所述的移动式污水处理系统，其特征在于，该移动式污水处理系统还包括：
控制系统，所述控制系统为自动控制系统，其与该移动式污水处理系统内的各机电设备连接。
9.根据权利要求8所述的移动式污水处理系统，其特征在于，该移动式污水处理系统还包括：
供污水进入的进水管;
供处理后的污水排放的排放管。
10.根据权利要求9所述的移动式污水处理系统，其特征在于，所述载体为车载移动式。
说明书
一种移动式污水处理系统
技术领域
本实用新型涉及污水处理系统，特别涉及一种移动式污水处理系统。
背景技术
1、偏远、分散的农村污水处理背景技术
近年来，随着乡村经济的发展，农民的生活水平有了很大的提高，农村基础设施和居住环境发生了很大的变化。但与此同时农村生活污水的排放量不断增加，预计到2020年，中国农村污水排放量达到270亿吨。农村的水环境污染相对于城市来说比较严重，而造成这个问题的主要原因就是农村的生活污水的处理相比于城市还有很多不完善的地方，国家虽然从2012年已经陆续投入资金对农村污水进行了综合示范整治措施，主要集中在靠近县城，水源保护地周边，经济收入高，村庄比较集中，基础设施相对较好的区域示范治理，但在偏远地区、山区等因为村庄人口少，村庄分布分散，经济收入低，污水不易集中收集处理等因素，至今污水未进行有效的处理，因此，开发低能耗、低运行费用、低投入，操作简单的污水处理设备是目前迫切需要的。
2、应急污水处理背景技术
工矿企业在生产过程中难免会因为设备故障、人员误操作等原因，导致生产事故，生产事故不可避免都会伴随着一定量的高浓度污染废水的排放，由于无应急处理设备，废水不经处理或超出了自有污水处理站的处理负荷直接排放，给周边的自然环境造成严重的污染，因此开发水处理技术灵活、适用范围广、技术成熟的移动式污水处理一体化设备是十分必要的。
工矿企业自己建设的污水处理站，普遍存在操作人员专业能力低，操作能力差，设备维修及保养能力差等特点，一旦污水站出现设备故障，不能及时维修恢复，导致污水站长时间带病运行或停运，致使大量污水不达标排放，给收纳水体造成了污染。因此开发水处理技术灵活、适用范围广、技术成熟的移动式污水处理一体化设备也是十分必要的。
3、野外石油开采、煤矿开采废水处理背景技术
石油开采排放的压裂液、矿山开采排放的尾矿水和煤矿开采排放的洗煤水等都具有污染物浓度高、成分复杂、可生化性差、粘度和色度大、废水排放源分散等的特点，此类废水因技术难度大、排放点分散和运行费用高等问题均未得到有效处理，随着国家环保力度的加大，开发技术先进、处理稳定、低能耗、可移动的一体化处理设备是迫切需要的。
实用新型内容
本实用新型的目的在于提供一种移动式污水处理系统，其包括：可移动式的载体、生物高效处理设备、MBR反应器(Membrane Bio-Reactor，膜-生物)、高级氧化设备、管道系统等。位于所述载体上的生物高效处理设备，其内部设有模块化的缺氧区、厌氧区、好氧区和沉淀区;位于所述生物高效处理设备下游的MBR反应器，所述MBR反应器为膜-生物反应器，与所述生物高效处理设备相连;位于所述生物高效处理设备下游的高级氧化设备，其与所述生物高效处理设备相连，也与所述MBR 反应器相连;所述管道系统内连接所述生物高效处理设备、所述MBR反应器和所述高级氧化设备，根据出水标准，生物高效处理设备5出水在管道系统的走向为：进入MBR反应器、进入高级氧化设备、依次进入MBR 反应器和高级氧化设备中的一种。所述管道系统包括有：将所述生物高效处理设备连接至MBR反应器的管路、将所述生物高效处理设备连接至所述高级氧化设备的管路以及将所述生物高效处理设备连接至MBR反应器然后再连接至所述高级氧化设备的管路。所述能源系统为该移动式污水处理系统动力的来源。
优选地，所述移动式污水处理系统还包括用于提供动力的能源系统。所述能源系统可以为太阳能光伏发电系统，所述太阳能光伏发电系统包括太阳能板、储电装置、电路系统。
优选地，所述生物高效处理设备内设置有鼓风机、布水装置、布气装置、回流装置和水质检测装置等。其中，鼓风机为生物高效处理设备内的生物反应提供所需的空气。
优选地，所述MBR反应器内设置有鼓风机、布气装置和自吸泵等。其中，鼓风机为MBR反应器内的生物反应提供所需的空气，自吸泵用于将MBR反应器将处理后的污水排出。
优选地，所述高级氧化设备包括加药装置、搅拌装置、PH在线检测装置和排放泵等。所述排放泵用于将高级氧化设备处理后污水排出。
优选地，该移动式污水处理系统还包括有提升泵，用于将污水抽取至生物高效处理设备。
优选地，该移动式污水处理系统还包括格栅，所述格栅设于所述提升泵和所述生物高效处理设备之间，用于过滤污水中大尺寸的杂物。
优选地，该移动式污水处理系统还包括控制系统，所述控制系统为自动控制系统，其与该移动式污水处理系统内的各机电设备连接。
优选地，该移动式污水处理系统还包括供污水进入的进水管和供处理后的污水排放的排放管。
优选地，所述载体为车载移动式。
本实用新型提供的技术方案的有益效果至少在于：
1、该系统是可移动的太阳能动力模式，适合于污水排放突然，水量小、排放点分散的污水处理。
2、该系统中采用了生物高效处理设备，对处理水水质适用范围广，可根据进水水质情况，自动组合缺氧、厌氧和好氧段，以满足出水水质要求。
3、该系统中采用了高级氧化设备，利用强氧化剂破坏难降解的长链有机聚合物和有机色团，可有效去除难降解污水。
4、该系统中可采用一体式的膜生物反应器，可有效降解和拦截废水中的有机物、氮类和悬浮物，根据进水水质情况，可与高级氧化设备自由组合使用，以满足不同排放标准的需求。
5、该系统采用自身太阳能系统供电，无需外接电源，节约了运行电费。
6、该系统自动化程度高，操作简单，无需专业人员值守。
7、该系统进水和出水均设有水质自动检测仪表，可随时反应系统及各设备的处理效果。
应当理解，前述大体的描述和后续详尽的描述均为示例性说明和解释，并不应当用作对本实用新型所要求保护内容的限制。
