申请日2016.02.04
公开(公告)日2016.07.27
IPC分类号A47J31/46; A47J31/00; A47J31/56
摘要
本实用新型公开了一种水壶外置式的水处理装置，它包括：机身;水壶，其与所述机身能脱离地连接;设置在机身内的水箱;升降给水机构，当所述水壶安置在所述机身上时，所述升降给水机构用于将所述水箱与所述水壶连通;所述水处理装置还包括：温度检测装置，所述温度检测装置包括设置在所述机身上的第一端子，设置在所述水壶上的第二端子，当所述水壶安置在所述机身上时，所述第一端子与所述第二端子接合;控制装置，所述控制装置能在所述第一端子与所述第二端子处于接合状态时生成待提供给所述升降给水机构的控制信号。借由上述结构，本申请实施例中的水处理装置可以基于水壶的位置，来判断是否应该驱动注水杆。因而采用该种结构的水处理装置的操作较为便捷，用户体验较佳。

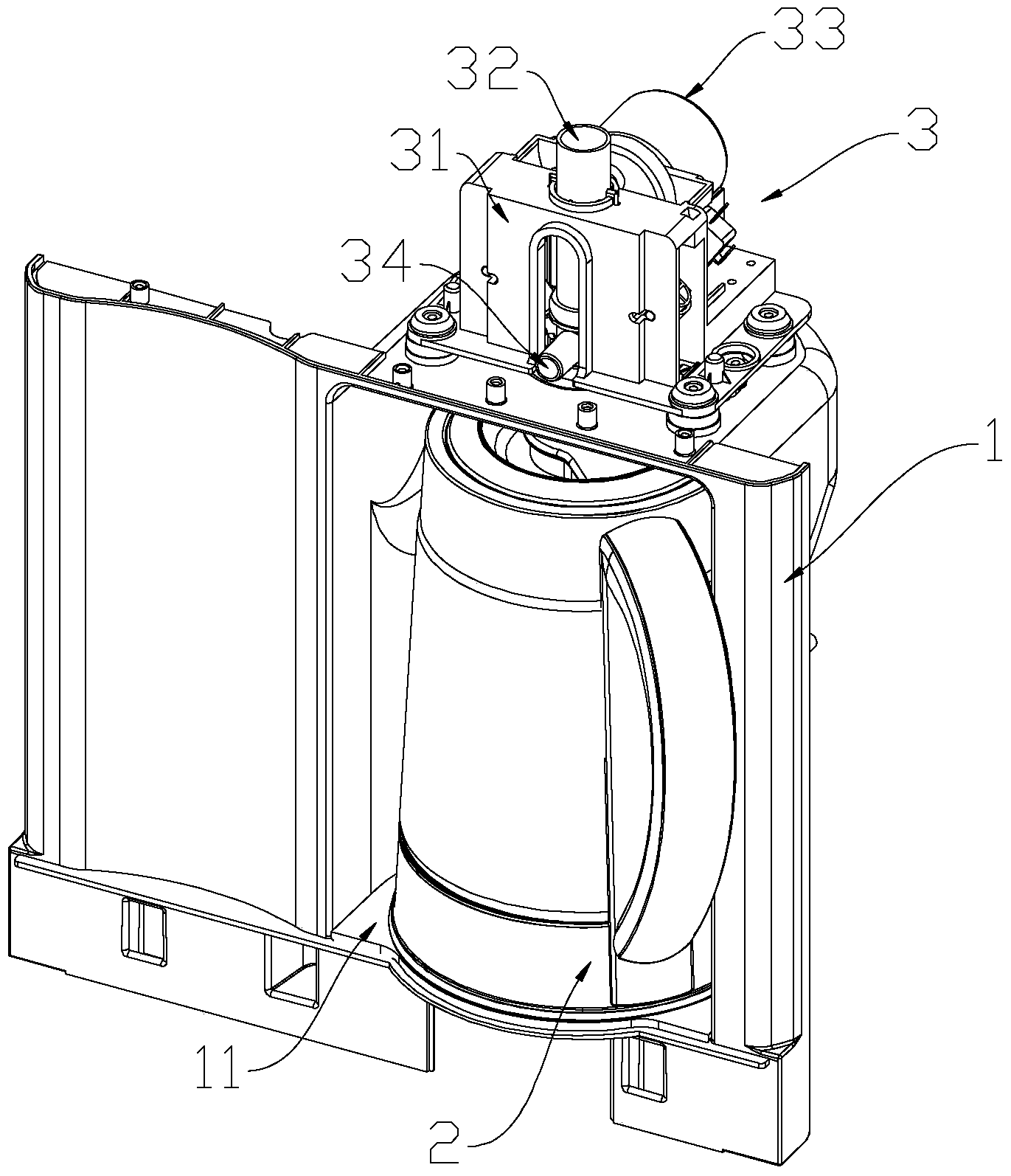

摘要附图
权利要求书
1.一种水壶外置式的水处理装置，它包括：
机身;
水壶，其与所述机身能脱离地连接;
设置在机身内的水箱;
升降给水机构，当所述水壶安置在所述机身上时，所述升降给水机构用于将所述水箱与所述水壶连通;
其特征在于，所述水处理装置还包括：
温度检测装置，所述温度检测装置包括设置在所述机身上的第一端子，设置在所述水壶上的第二端子，当所述水壶安置在所述机身上时，所述第一端子与所述第二端子接合;
控制装置，所述控制装置能在所述第一端子与所述第二端子处于接合状态时生成待提供给所述升降给水机构的控制信号。
2.如权利要求1所述的水壶外置式的水处理装置，其特征在于，所述升降给水机构包括设置在机身上的底座、穿设在底座上的注水杆和用于驱动所述注水杆的传动机构，所述传动机构与所述控制装置电性连接。
3.如权利要求2所述的水壶外置式的水处理装置，其特征在于，所述注水杆上设置有排气通道，所述排气通道上设置有单向阀。
4.如权利要求2所述的水壶外置式的水处理装置，其特征在于，所述传动机构包括设置在底座上的电机、由电机驱动的偏心轮、设置在注水杆上的传力部，所述传力部能与所述偏心轮配合，所述电机与所述控制装置电性连接。
5.如权利要求4所述的水壶外置式的水处理装置，其特征在于，所述传动机构还包括与所述控制装置电性连接的位置检测装置，所述控制装置基于获取所述位置检测装置的信号，向所述电机发出控制信号。
6.如权利要求4所述的水壶外置式的水处理装置，其特征在于，所述传力部包括能相对注水杆绕一转轴转动的转轮和套设在所述转轮外的缓冲件。
7.如权利要求1所述的水壶外置式的水处理装置，其特征在于，该水处理装置还包括加热装置，所述加热装置包括设置在所述水壶的底部的第三端子和设置在所述机身上的第四端子，当所述第一端子和所述第二端子接合时，所述第三端子和所述第四端子接合。
8.如权利要求1所述的水壶外置式的水处理装置，其特征在于，所述升降给水机构还包括辅助机构，所述辅助机构包括第一辅助元件、第二辅助元件、以及设置在所述第一辅助元件和所述第二辅助元件之间的弹簧，第一辅助元件远离第二辅助元件的一端通过第一转轴与注水杆能转动地连接，第二辅助元件远离第一辅助元件的一端通过第二转轴与注水杆能转动地连接。
9.如权利要求8所述的水壶外置式的水处理装置，其特征在于，所述第一转轴和所述第二转轴的轴线相平行，所述注水杆具有一极限位置，在该极限位置，第一转轴与第二转轴之间的距离最短，当所述注水杆下降至该极限位置后，所述弹簧向所述注水杆提供下降的作用力;当所述注水杆上升至该极限位置后，所述弹簧向所述注水杆提供上升的作用力。
10.如权利要求2所述的水壶外置式的水处理装置，其特征在于，所述底座包括上端盖和下端盖，所述注水杆穿设在所述上端盖和所述下端盖之间，注水杆包括能与所述下端盖连接的第一限位部和能与所述上端盖连接的第二限位部。
11.如权利要求2所述的水壶外置式的水处理装置，其特征在于，所述注水杆用于与水壶接合的部分、以及所述底座与所述机身之间设置有弹性件。
说明书
水壶外置式的水处理装置
技术领域
本实用新型涉及家用电器技术领域，特别涉及一种水壶外置式的水处理装置。
背景技术
现有技术中提出了一种水壶外置式的水处理装置，该水处理装置包括机身、位于机身内的水箱、能与机身脱离的水壶、升降给水机构。当水壶安置在机身上时，升降给水机构的给水杆可以下降从而将水箱与水壶连通，使得水箱内的水可以进入水壶中。当需要将水壶取出机身时，升降给水机构可以上升，从而将水箱与水壶断开。
在中国实用新型专利号为ZL200720179075.6和ZL200920059330.2中都公开了用于热罐外外置式饮水机的升降给水机构。但是这两种升降给水机构都需要用户通过按键触发，才能使得该升降给水机构下降。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型实施例所要解决的技术问题是提供了一种水壶外置式的水处理装置，其操作方便，用户体验较佳。
本实用新型实施例的具体技术方案是：
一种水壶外置式的水处理装置，它包括：
机身;
水壶，其与所述机身能脱离地连接;
设置在机身内的水箱;
升降给水机构，当所述水壶安置在所述机身上时，所述升降给水机构用于将所述水箱与所述水壶连通;
所述水处理装置还包括：
温度检测装置，所述温度检测装置包括设置在所述机身上的第一端子，设置在所述水壶上的第二端子，当所述水壶安置在所述机身上时，所述第一端子与所述第二端子接合;
控制装置，所述控制装置能在所述第一端子与所述第二端子处于接合状态时生成待提供给所述升降给水机构的控制信号。
优选地，所述升降给水机构包括设置在机身上的底座、穿设在底座上的注水杆和用于驱动所述注水杆的传动机构，所述传动机构与所述控制装置电性连接。
优选地，所述注水杆上设置有排气通道，所述排气通道上设置有单向阀。
优选地，所述传动机构包括设置在底座上的电机、由电机驱动的偏心轮、设置在注水杆上的传力部，所述传力部能与所述偏心轮配合，所述电机与所述控制装置电性连接。
优选地，所述传动机构还包括与所述控制装置电性连接的位置检测装置，所述控制装置基于获取所述位置检测装置的信号，向所述电机发出控制信号。
优选地，所述传力部包括能相对注水杆绕一转轴转动的转轮和套设在所述转轮外的缓冲件。
优选地，该水处理装置还包括加热装置，所述加热装置包括设置在所述水壶的底部的第三端子和设置在所述机身上的第四端子，当所述第一端子和所述第二端子接合时，所述第三端子和所述第四端子接合。
优选地，所述升降给水机构还包括辅助机构，所述辅助机构包括第一辅助元件、第二辅助元件、以及设置在所述第一辅助元件和所述第二辅助元件之间的弹簧，第一辅助元件远离第二辅助元件的一端通过第一转轴与注水杆能转动地连接，第二辅助元件远离第一辅助元件的一端通过第二转轴与注水杆能转动地连接。
优选地，所述第一转轴和所述第二转轴的轴线相平行，所述注水杆具有一极限位置，在该极限位置，第一转轴与第二转轴之间的距离最短，当所述注水杆下降至该极限位置后，所述弹簧向所述注水杆提供下降的作用力;当所述注水杆上升至该极限位置后，所述弹簧向所述注水杆提供上升的作用力。
优选地，所述底座包括上端盖和下端盖，所述注水杆穿设在所述上端盖和所述下端盖之间，注水杆包括能与所述下端盖连接的第一限位部和能与所述上端盖连接的第二限位部。
优选地，所述注水杆的下端、以及所述底座与所述机身之间设置有弹性件。
借由上述结构，本申请实施例中的水处理装置可以基于水壶的位置，来判断是否应该驱动注水杆。因而采用该种结构的水处理装置的操作较为便捷，用户体验较佳。
